带滑动十字头单缸台式蒸汽动力装置

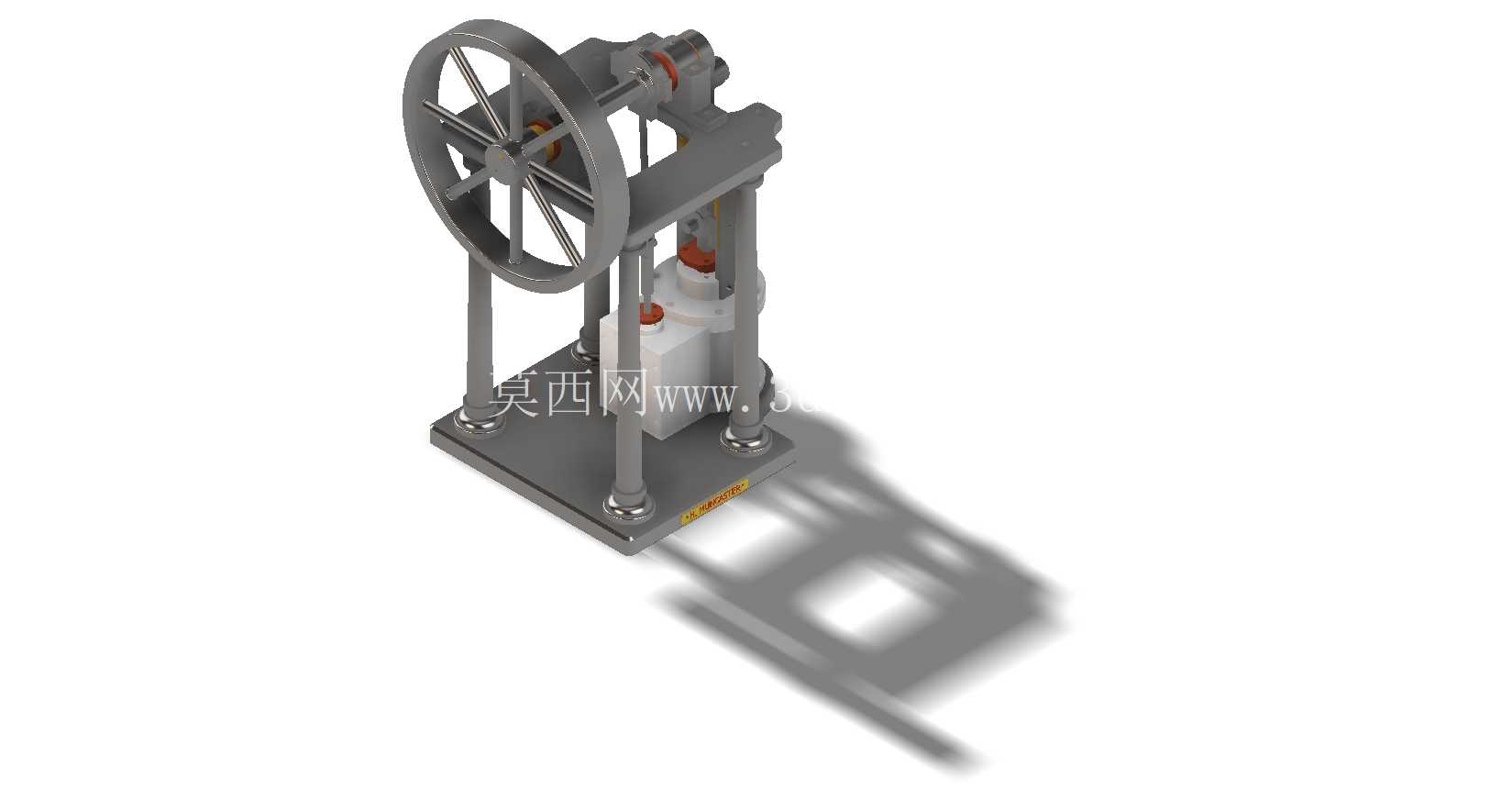

这款单缸蒸汽动力装置采用立式布局设计，核心传动结构集成滑动十字头组件，整体通过四根立式立柱连接上部横梁与下部缸体基座，结构紧凑且刚性充足，可直接放置于水平工作台面使用，无需额外复杂安装固定。从实际应用场景来看，这类小型蒸汽动力装置常作为热力学原理教学演示载体，也可用于小型复古动力装置的功能验证，部分手工机械爱好者也会将其作为微型动力输出单元搭配小型负载做功能展示。

滑动十字头的设计是这套结构的核心特点之一，区别于无十字头的直连活塞结构，十字头组件将活塞的直线往复运动通过十字头滑块的导向约束，精准传递给连杆机构，有效避免活塞承受侧向力，大幅降低缸套与活塞的偏磨风险，延长核心动密封组件的使用寿命。十字头与导轨之间采用间隙配合设计，预留了热膨胀余量，适配蒸汽工况下的温度变化带来的尺寸形变，避免运行过程中出现卡滞问题。

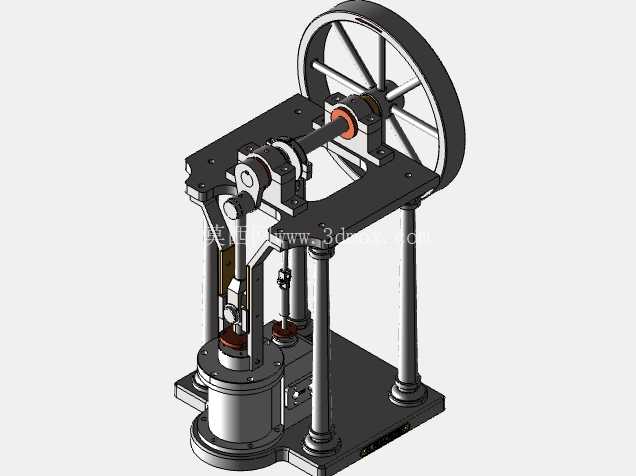

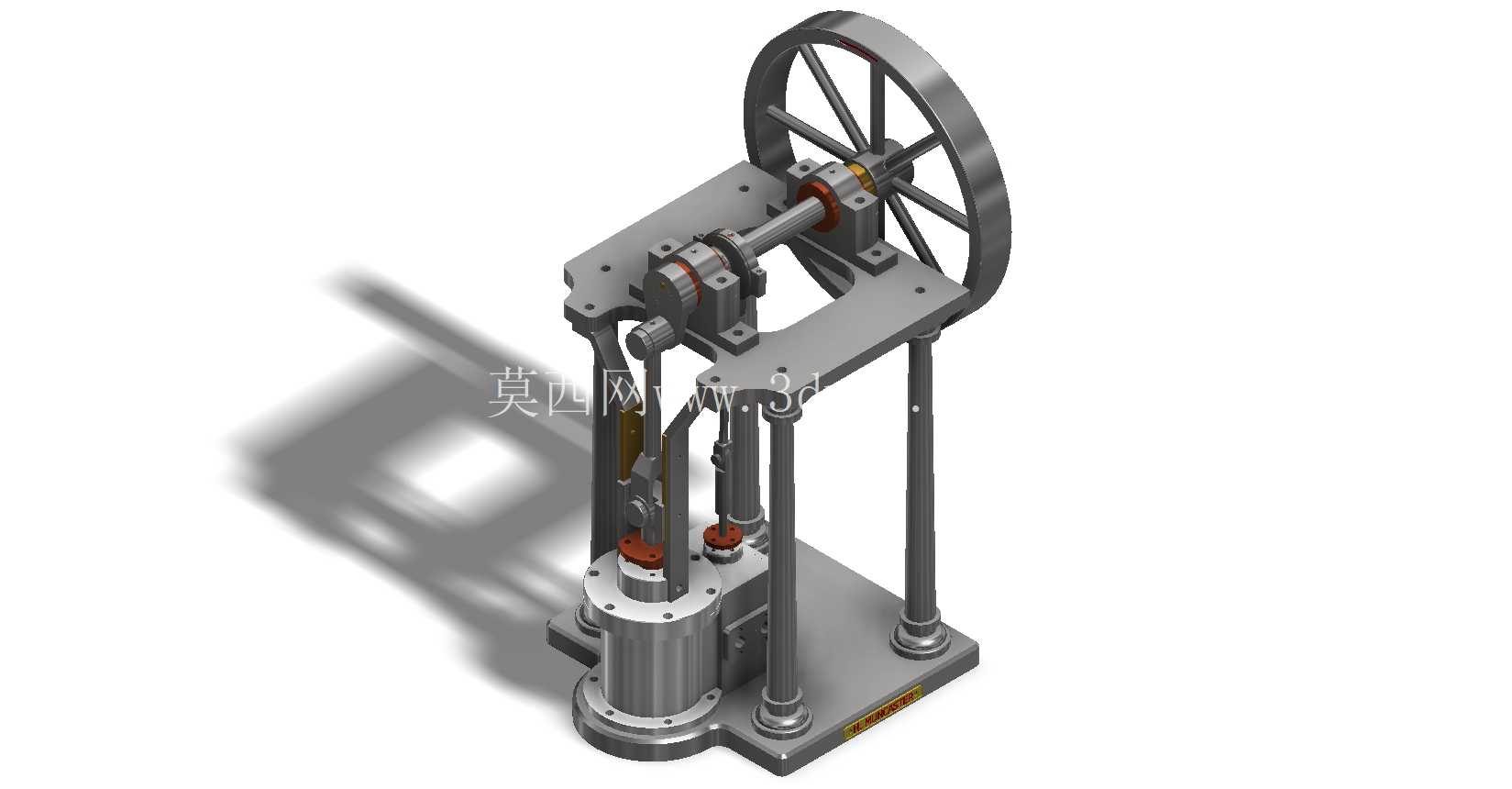

上部的大直径辐条式飞轮是整套装置的稳速核心，飞轮通过双轴承座固定在上部横梁位置，轴承座采用分体式设计，便于后期维护时的拆装与间隙调整。飞轮自身的转动惯量经过匹配设计，能够储存单缸做功冲程的多余能量，带动曲轴连杆机构顺利越过上下止点，保证整套动力输出的转速均匀性，避免单缸动力固有的转速波动过大问题。曲轴与连杆的连接部位采用轴瓦配合结构，可承受蒸汽做功带来的周期性冲击载荷，连接部位预留润滑通道，可定期加注润滑脂降低转动摩擦损耗。

下部的缸体组件采用立式圆柱结构，缸体与基座之间通过法兰螺栓连接，密封面采用平面密封设计，可承受额定工作压力下的蒸汽密封需求。缸体内部的活塞组件搭配活塞环密封，减少蒸汽泄漏量，提升做功效率。进排气阀组集成在缸体侧部，通过配气机构与曲轴联动，实现进排气的正时控制，保证蒸汽按做功顺序进入缸体推动活塞运动，做功后的乏气通过排气通道排出。

整套装置的安装边界清晰，基座为矩形平板结构，四个安装脚位置预留了固定孔位，若需要长期固定运行，可通过螺栓将基座固定在安装平台上，抵消装置运行过程中的振动。整体外形尺寸适配桌面级安装场景，上部飞轮的转动范围不超出基座的投影边界，避免运行过程中转动部件与周边物体发生干涉。从结构设计思路来看，整套装置优先保证核心运动部件的对中精度，立柱作为连接上下结构的支撑件，加工时严格保证平行度与垂直度要求，让上部曲轴轴承座、中部十字头导轨、下部缸体的中心处于同一条直线上，从加工装配层面降低运动卡滞、偏磨的风险。

在实际功能实现层面，这套装置可直观展示蒸汽热能转化为旋转机械能的完整过程，从蒸汽进入缸体推动活塞做直线往复运动，通过十字头传递给连杆转化为曲轴的旋转运动，再通过曲轴带动飞轮实现持续的转动输出，整个动力传递路径清晰，各部件的受力设计经过校核，连杆、曲轴等受力部件的截面尺寸满足额定工况下的强度要求，不会出现运行过程中的结构变形或断裂问题。各运动副之间的配合间隙经过合理设计，既不会因为间隙过大导致运动冲击、异响，也不会因为间隙过小在热态下出现抱死问题，适配蒸汽动力装置的实际工作温度特性。
