单缸卧式空气改装蒸汽机结构设计

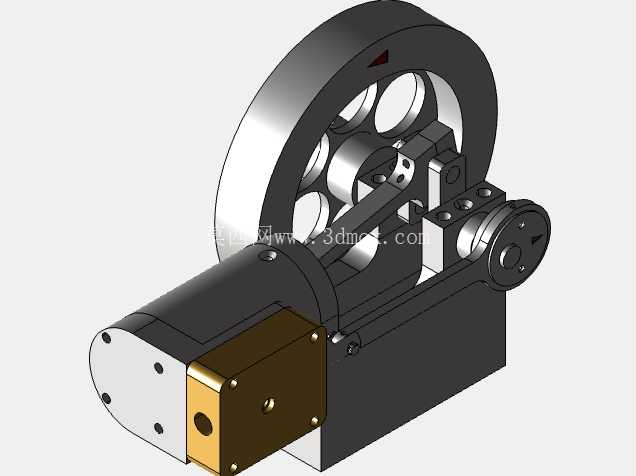

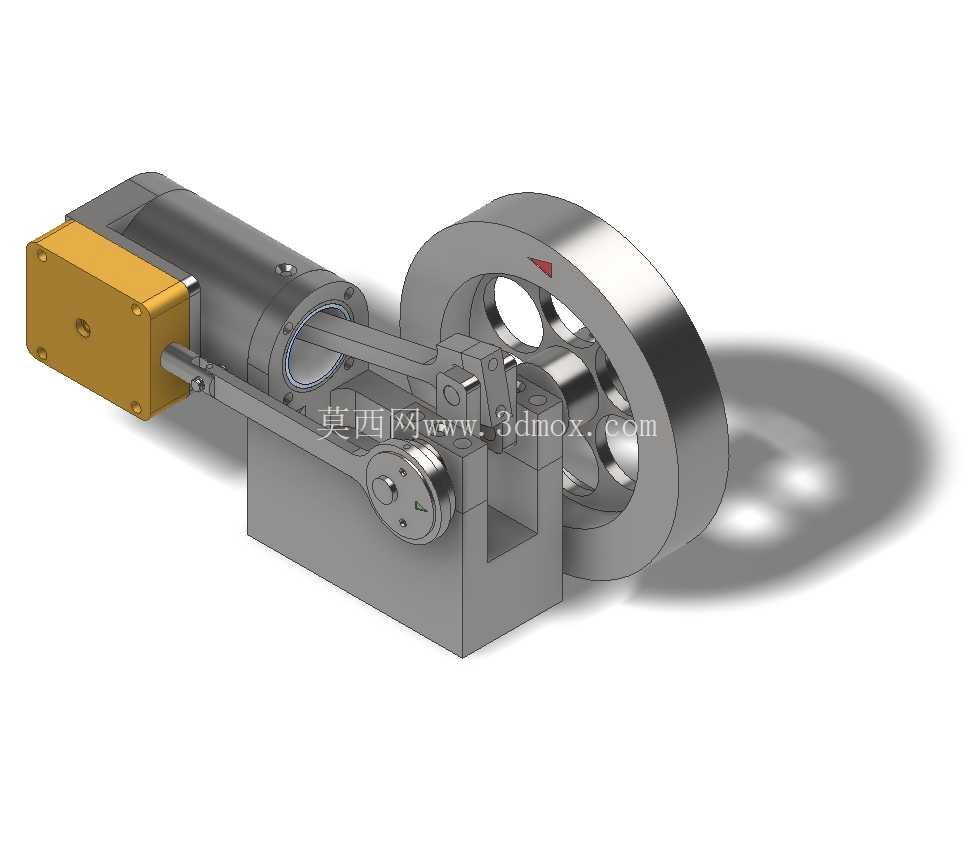

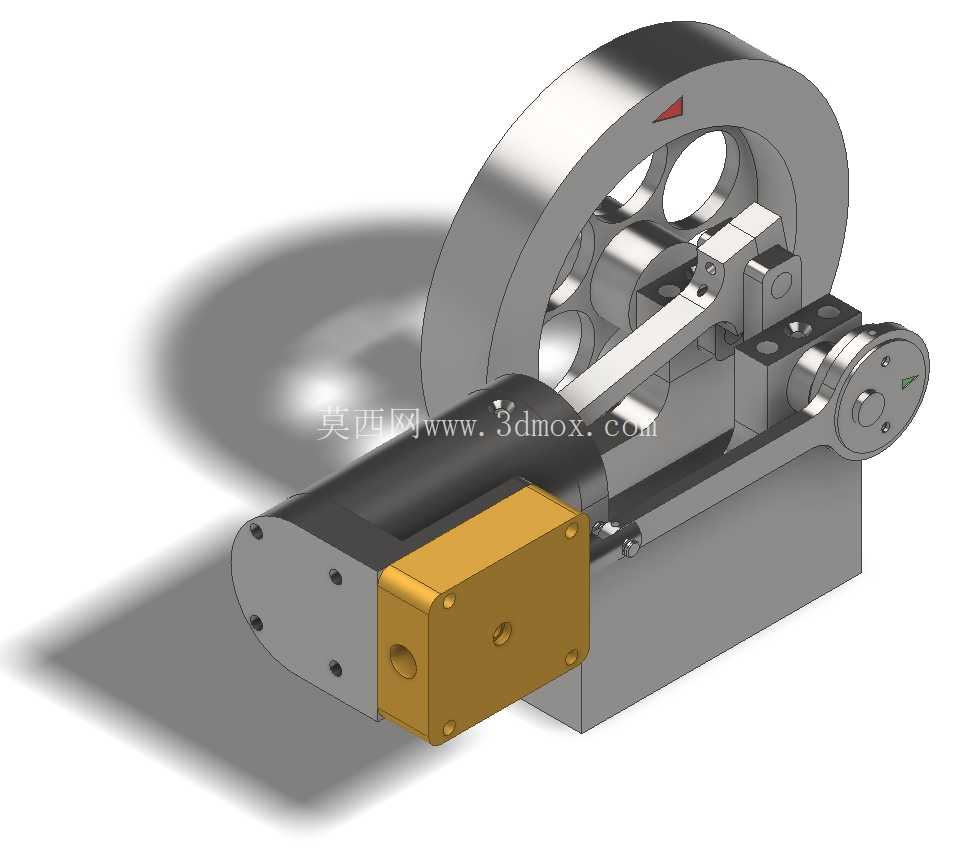

这款单缸卧式动力装置，是基于Hit and Miss结构空气发动机改装而来的蒸汽动力输出设备，在小型动力演示、复古动力装置复刻、教学实验场景中有着明确的应用定位，可作为热能动力转换原理的具象展示载体，也能适配小型复古动力模型的动力输出需求，为相关原理验证、结构教学提供可直接参照的实体结构方案。从功能特性来看，该装置保留了原空气发动机的曲柄连杆传动核心结构，将动力输入介质替换为高压蒸汽，通过气缸内的蒸汽压差推动活塞做往复直线运动，再经由连杆将直线运动传递至带飞轮的曲轴端，转化为旋转动力输出；飞轮采用大直径轮辐式结构，能够储存做功冲程的多余动能，克服非做功冲程的运转阻力，保证整台设备运转的平顺性，避免出现转速波动过大甚至卡滞的问题。设计思路上，改装过程优先沿用原机成熟的传动配合尺寸，仅对气缸端的密封结构、进排气控制组件做适配性调整：气缸端盖采用分体式密封结构，金色端盖部分集成了蒸汽进排气通道接口，可直接对接外部蒸汽供给管路，密封面采用平面压紧密封形式，能够承受低压蒸汽的工作压力，避免出现蒸汽泄漏导致的动力损失；曲轴端的轴承支撑位保留原机的同轴度设计，无需重新调整传动副的配合间隙，大幅降低改装过程的加工调整工作量，同时保证传动效率不受改装影响。从安装边界来看，整台设备采用一体式铸铁机座作为承载基础，机座底部为平面安装结构，可直接通过螺栓固定在水平安装台面上，安装时需保证曲轴轴线处于水平状态，避免连杆运转过程中出现偏磨问题；设备整体横向尺寸适配常规小型实验台的安装空间，飞轮端的旋转半径预留了足够的安全间隙，安装时无需额外拓展台面空间，气缸端的管路接口朝向设备侧前方，方便外部蒸汽管路的接驳与日常维护操作。在实际应用中，该结构可直观展示外燃式动力装置的完整工作循环，从蒸汽进入气缸推动活塞做功，到曲柄连杆机构完成运动形式转换，再到飞轮储能维持连续运转，整个动力传递路径完全外露，便于学习者直观理解热能到机械能的转换过程；同时各部件的连接结构均采用快拆式设计，可快速拆解观察气缸、活塞、连杆、曲轴等核心部件的配合关系，满足机械原理教学中的拆装演示需求。结构细节上，连杆与活塞、曲轴的连接部位均采用销轴铰接结构，铰接位置预留了润滑脂加注空间，可定期加注润滑脂降低运转磨损，延长设备的连续运转时长；进排气控制组件采用顶置式气门结构，通过曲轴端的凸轮结构控制气门的开闭时机，匹配蒸汽做功的相位需求，保证进排气过程与活塞运动位置精准对应，避免出现蒸汽浪费或者动力不足的问题。机座的承载结构做了加强筋设计，能够抵消飞轮高速运转时产生的轻微振动，保证设备运转过程中的稳定性，无需额外加装减震脚垫即可平稳运行；气缸外部的金属壳体既作为结构承载件，也能起到一定的散热作用，避免连续运转过程中气缸密封件因为温度过高出现过早老化的问题。
