采用推阀结构的双缸立式蒸汽机

这款双缸立式推阀蒸汽机，在小型动力演示、复古动力装置复刻、教学实训场景中有着明确的应用定位，区别于大型工业蒸汽动力设备，它的结构紧凑度更高，更适合桌面级动力展示、机械原理教学以及小型复古动力装置的配套使用。从实际用途来看，它通过蒸汽介质推动活塞做往复运动，再经曲柄连杆机构将直线运动转化为旋转运动输出扭矩，可带动小型发电机、微型传动演示台等低负载装置运转，能直观展示蒸汽动力的能量转换全过程，帮助从业者理解往复式动力机械的配气、传动、能量转换逻辑。

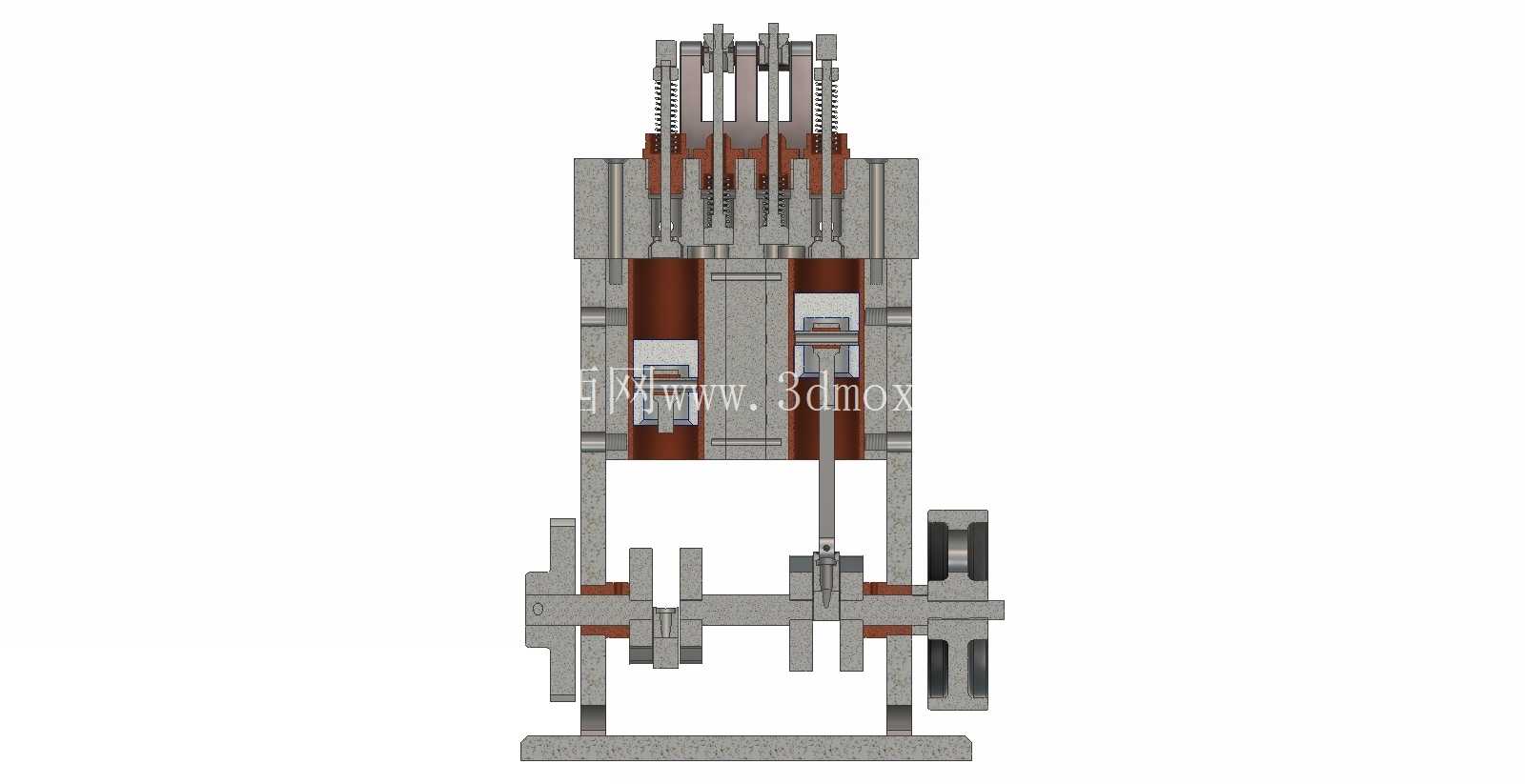

从功能特性上看，它采用推阀式配气结构，相比传统滑阀配气，推阀的运动行程更短，配气相位的调整空间更大，能在较低的蒸汽压力下实现稳定的配气切换，减少配气过程中的蒸汽泄漏损耗。双缸立式的布局让两个活塞的运动相位呈90度交错，有效解决了单缸蒸汽机死点位置无法自启动的问题，输出扭矩的波动幅度更小，运转过程的平稳性远优于同缸径的单缸立式结构。整机的动力传递路径清晰，蒸汽经进汽管路进入阀体后，通过推阀的往复移动交替向两个气缸的上下腔室输送高压蒸汽，推动活塞上下运动，活塞连杆连接曲轴部位，将动力传递到端部的飞轮与输出带轮，飞轮的配重经过动平衡校准，能储存部分运转能量，抵消活塞往复运动产生的惯性冲击，让输出转速更稳定。

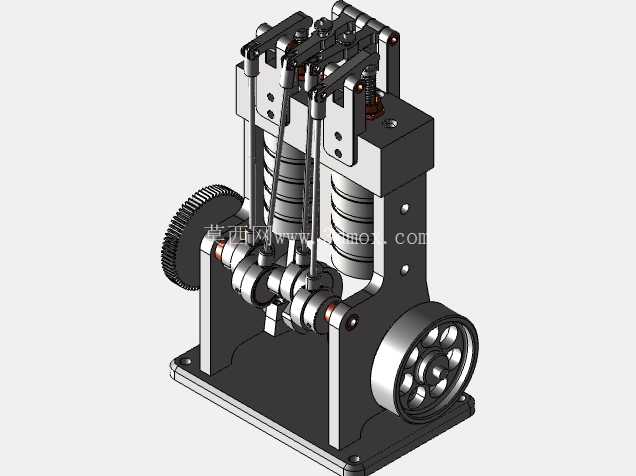

设计思路上，这款机型优先考虑了结构的可装配性与原理展示性，整体采用框架式立式支撑结构，两侧的立式墙板作为主要承载部件，将气缸总成、曲轴总成、配阀总成全部集成在两块墙板之间，减少了额外的支撑连接件，既压缩了整体的外形尺寸，也让内部的传动、配气结构完全外露，方便观察各个部件的运动关系。气缸部分采用独立的缸体固定结构，每个缸体通过螺栓直接固定在上部安装板上，缸体与安装板之间设置密封垫片，避免蒸汽从连接部位泄漏；推阀的驱动通过曲轴端部的偏心轮实现，偏心轮的偏心距经过匹配计算，刚好能带动推阀完成全行程的移动，保证进汽、排汽的时机与活塞运动位置精准匹配，不会出现进汽过早或排汽滞后导致的动力损耗。曲轴部位采用多段支撑结构，在两个曲柄之间以及曲轴两端都设置了支撑轴套，降低曲轴运转过程中的挠曲变形，减少运转阻力。

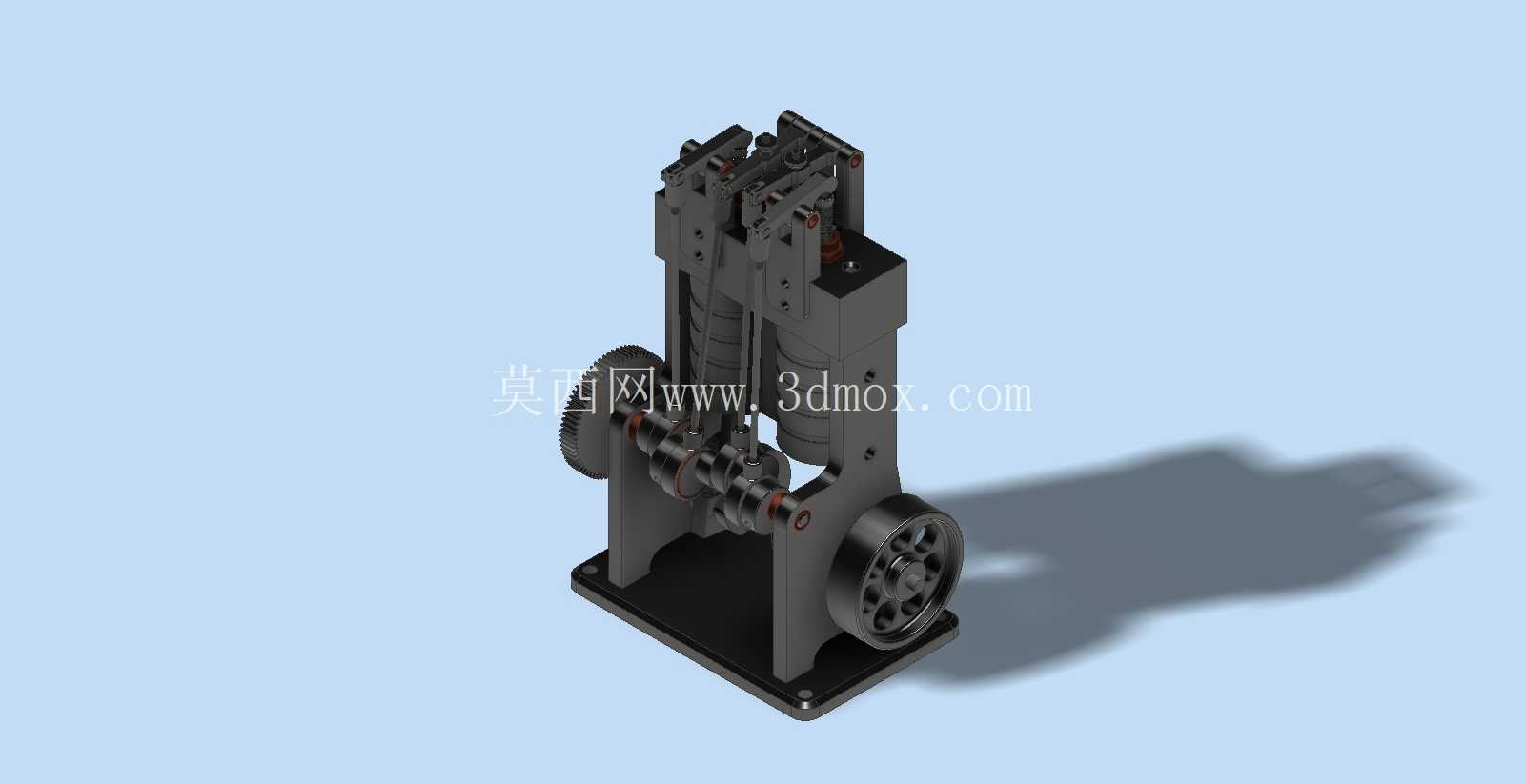

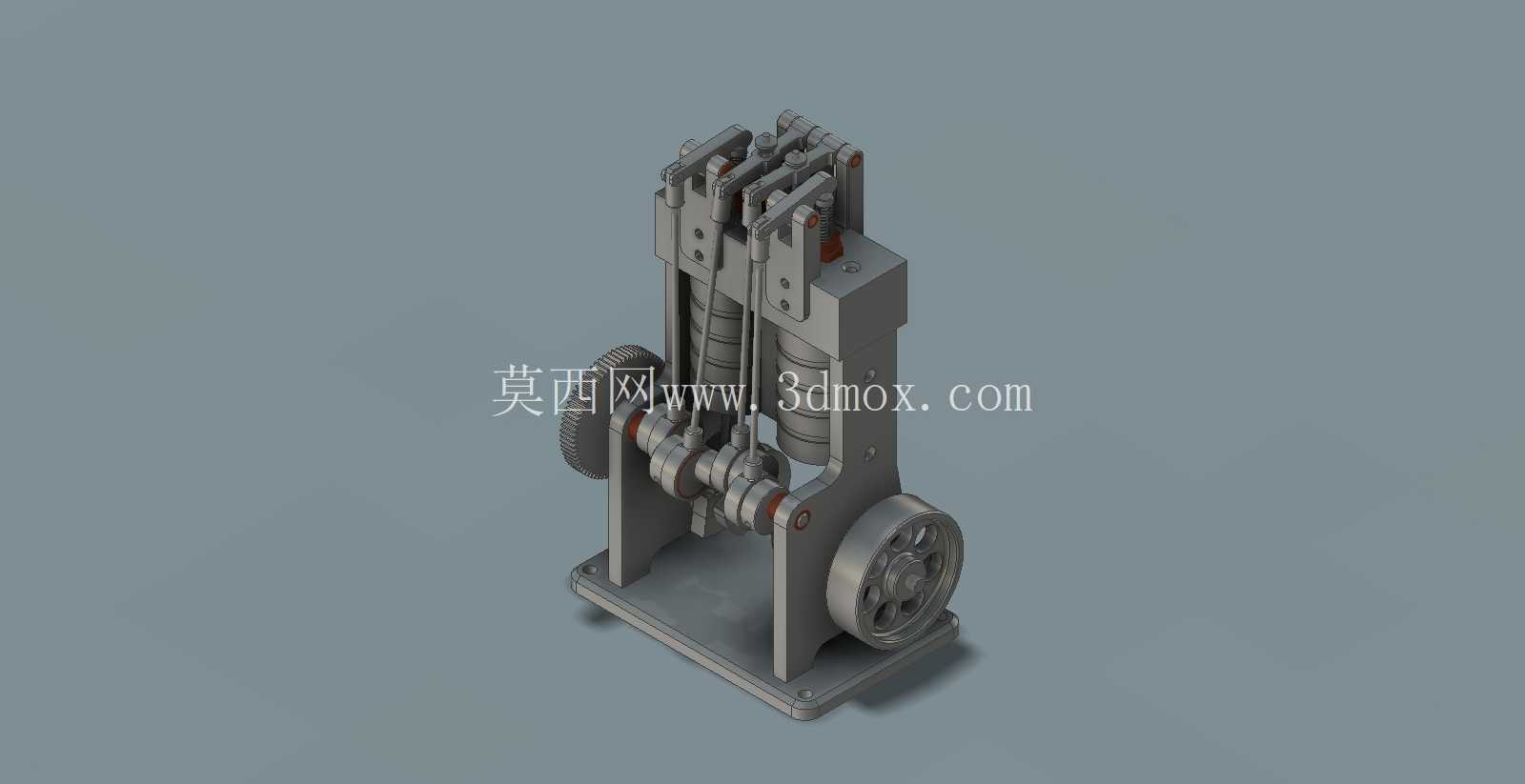

从外形尺寸与安装边界来看，整机采用方形底座作为安装基础，底座上预留了四个对称的安装固定孔，可通过螺栓将整机固定在安装平台或者配套的锅炉支架上，安装孔的位置避开了内部的传动部件，不会出现安装螺栓与运动部件干涉的问题。整机的重心落在底座中心区域，立式布局让高度方向的尺寸大于长宽方向的尺寸，占用的水平安装面积较小，适合在空间有限的展示台或者实训台面上布置。各个运动部件的外轮廓都在底座的投影范围之内，侧面的飞轮、带轮没有超出底座的侧边，安装时不需要额外预留侧面的避让空间，只需要在输出带轮一侧预留传动带的布置空间即可。上部的气缸与阀体部分的外轮廓整齐，没有突出的尖锐结构，日常搬运、调试过程中不容易出现磕碰问题。在实际装配调试时，需要重点关注推阀与阀套的配合间隙，间隙过大会导致蒸汽泄漏降低动力输出效率，间隙过小则会增大推阀的运动阻力，甚至出现卡滞问题；曲轴部位的轴套需要预留合适的轴向窜动间隙，避免热胀冷缩导致曲轴转动卡滞；活塞与缸体之间的密封件需要选用耐温耐磨的材质，保证长期运转下的密封性能。这款结构的建模过程中，各个部件的装配关系完全按照实际机械装配逻辑搭建，运动副的约束设置符合真实的运动规律，可直接用于运动仿真演示，验证配气相位与活塞运动的匹配关系，也能作为小型蒸汽机实物制作的结构参考，帮助制作者快速梳理各个部件的尺寸配合与安装顺序，减少实物制作过程中的试错成本。
