带滑靴十字头单缸卧式蒸汽机结构

这套单缸卧式蒸汽机的三维结构，完整还原了早期往复式动力设备的核心传动逻辑，在工业遗产复原、教学演示、小型动力装置复刻场景中具备很高的参考价值。从实际用途来看，这类结构是第一次工业革命时期工厂动力、小型船舶驱动、机车牵引的核心动力源，现在更多用于机械原理教学演示、复古动力装置复刻、工业展品制作，能直观展示热能到机械能的转换全过程，帮助从业者理解曲柄连杆机构的运动转换逻辑。

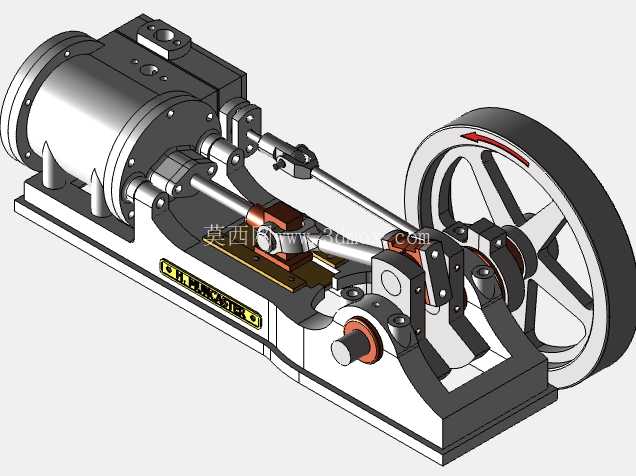

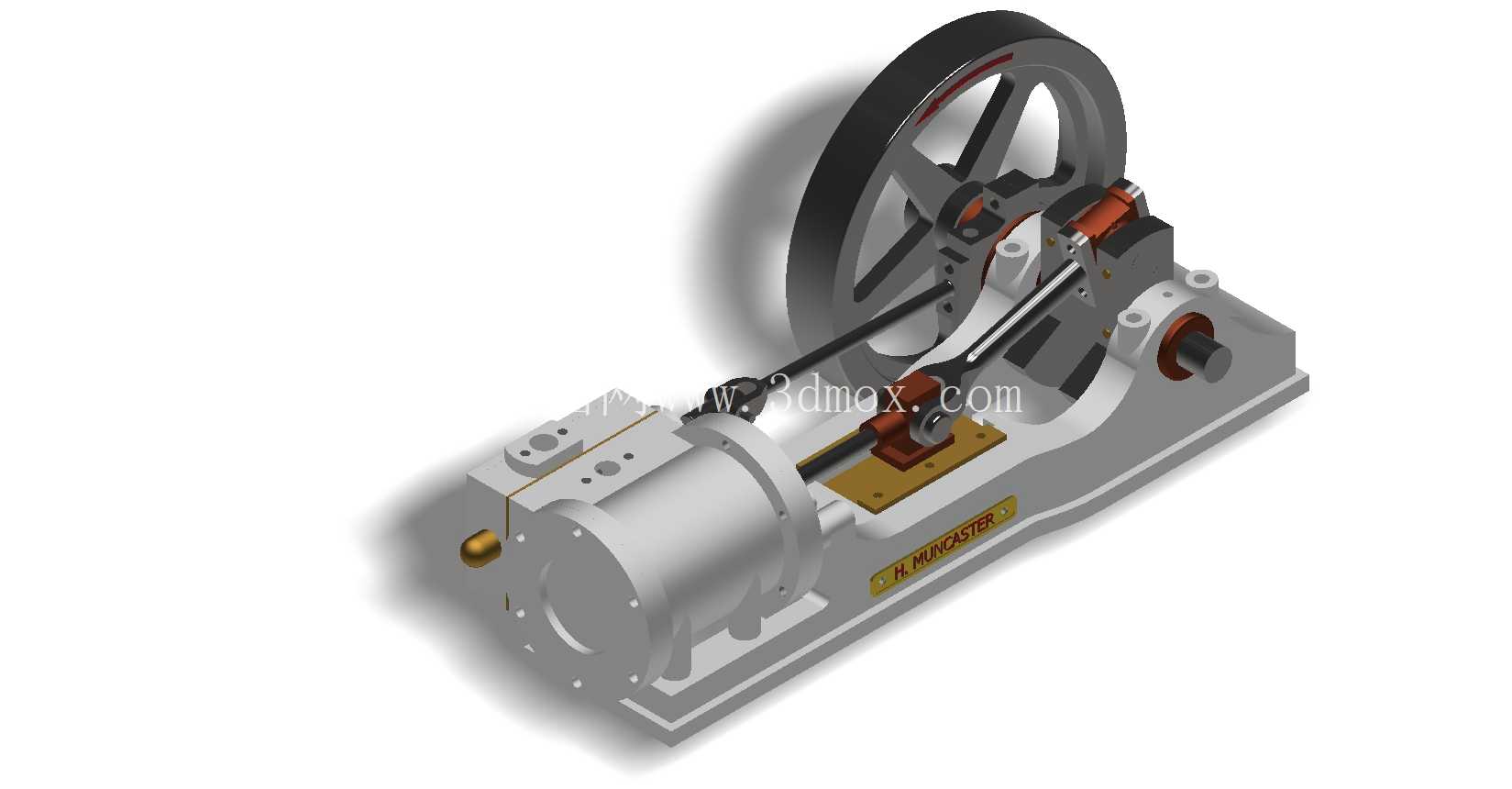

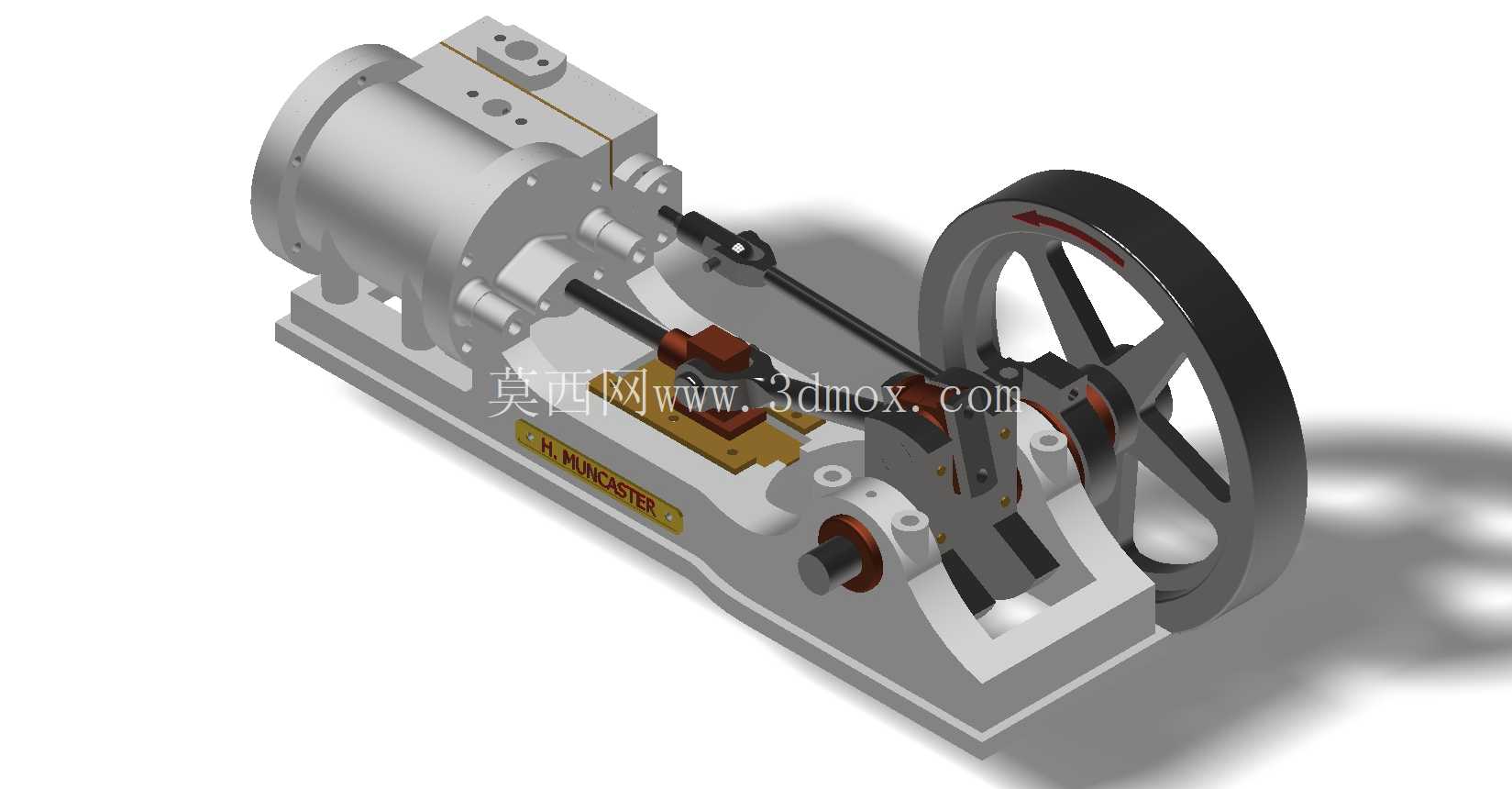

从功能特性上看，这套结构最核心的设计是滑靴十字头结构，区别于无十字头的小型动力结构，滑靴十字头可以将活塞的直线往复运动精准导向，避免活塞杆受到侧向力，大幅降低气缸内壁的偏磨问题，延长气缸与活塞环的使用寿命。左侧的气缸部分采用分体式缸盖设计，缸体上预留的安装孔位可用于配气机构、进排气管路的固定，缸体与底座之间采用定位销加螺栓的连接方式，保证缸体轴线与曲轴轴线的同轴度，避免运行过程中出现卡滞。传动部分的连杆采用两端铰接结构，小头端与十字头滑靴连接，大头端与曲轴曲柄销配合，将十字头的直线运动转换为曲轴的旋转运动，曲轴输出端搭配大直径辐条式飞轮，利用飞轮的转动惯量储存能量，克服曲柄连杆机构的死点位置，保证动力输出的连续性，让整机运转更加平稳。

设计思路上，整套结构遵循了卧式动力设备的布局逻辑，将气缸、十字头滑道、曲轴轴承座全部集成在一体式铸造底座上，底座上的加强筋结构沿着受力方向布置，可承受活塞往复运动产生的交变冲击力，避免底座长期运行出现形变。滑靴十字头的滑道面设计有润滑油槽，运行过程中可留存润滑油脂，降低滑靴与滑道之间的摩擦阻力，十字头与活塞杆的连接采用锁紧螺母结构，可调整活塞的上下止点间隙，适配不同的配气相位需求。曲轴的轴承座采用剖分式结构，方便装配过程中调整曲轴的轴向间隙，也便于后期维护时更换轴瓦，降低检修难度。

从安装边界与尺寸逻辑来看，整机采用卧式布局，长度方向沿气缸轴线延伸，宽度方向以飞轮直径为最大边界，安装时底座上的地脚螺栓孔需与安装基础的预埋螺栓对齐，基础需要做减震处理，避免飞轮高速运转时产生的振动传递到周边设备。气缸部分的径向尺寸要预留进排气管路、配气阀组的安装空间，飞轮侧要预留安全防护装置的安装位置，避免运转过程中人员接触旋转部件。十字头滑道部分需要预留观察窗口的位置，方便日常运行时检查滑靴的润滑情况与磨损量，及时补充润滑油或者更换磨损的滑靴衬板。

在实际建模过程中，这套结构的运动仿真需要重点关注活塞、十字头、连杆、曲轴之间的运动配合关系，尤其是十字头在滑道内的直线运动副、连杆两端的铰接副、曲轴的旋转副的约束设置，才能准确模拟出整机的运转状态，验证各部件之间是否存在运动干涉。比如曲轴转动到上下止点位置时，连杆与十字头、曲轴曲柄之间的间隙是否足够，飞轮旋转时是否会与底座、连杆部件发生碰撞，这些都需要在三维建模阶段通过运动仿真完成验证，减少后续实物制作过程中的改造成本。另外，缸体与底座的连接面、轴承座与底座的配合面都需要设置合理的形位公差，保证装配后各运动部件的同轴度，避免出现运转卡滞、磨损过快的问题。这类经典动力结构的三维还原，不仅能帮助从业者理解早期机械设计的思路，也能为现代往复式设备的结构优化提供参考，比如往复泵、压缩机的十字头结构设计，就可以借鉴这类成熟的导向与受力结构，提升设备的运行可靠性。
