蒸汽系统重启式喷射器结构设计

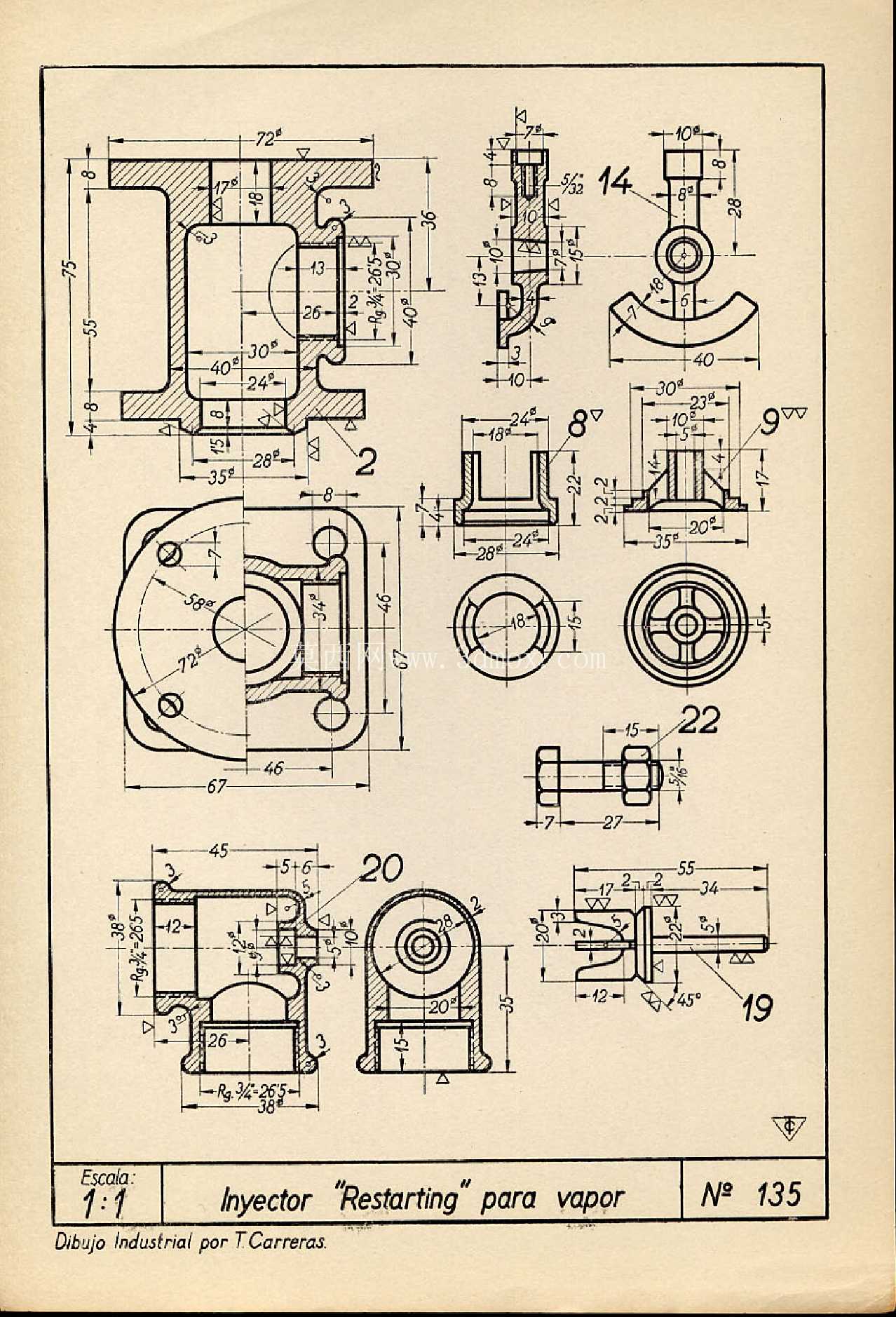

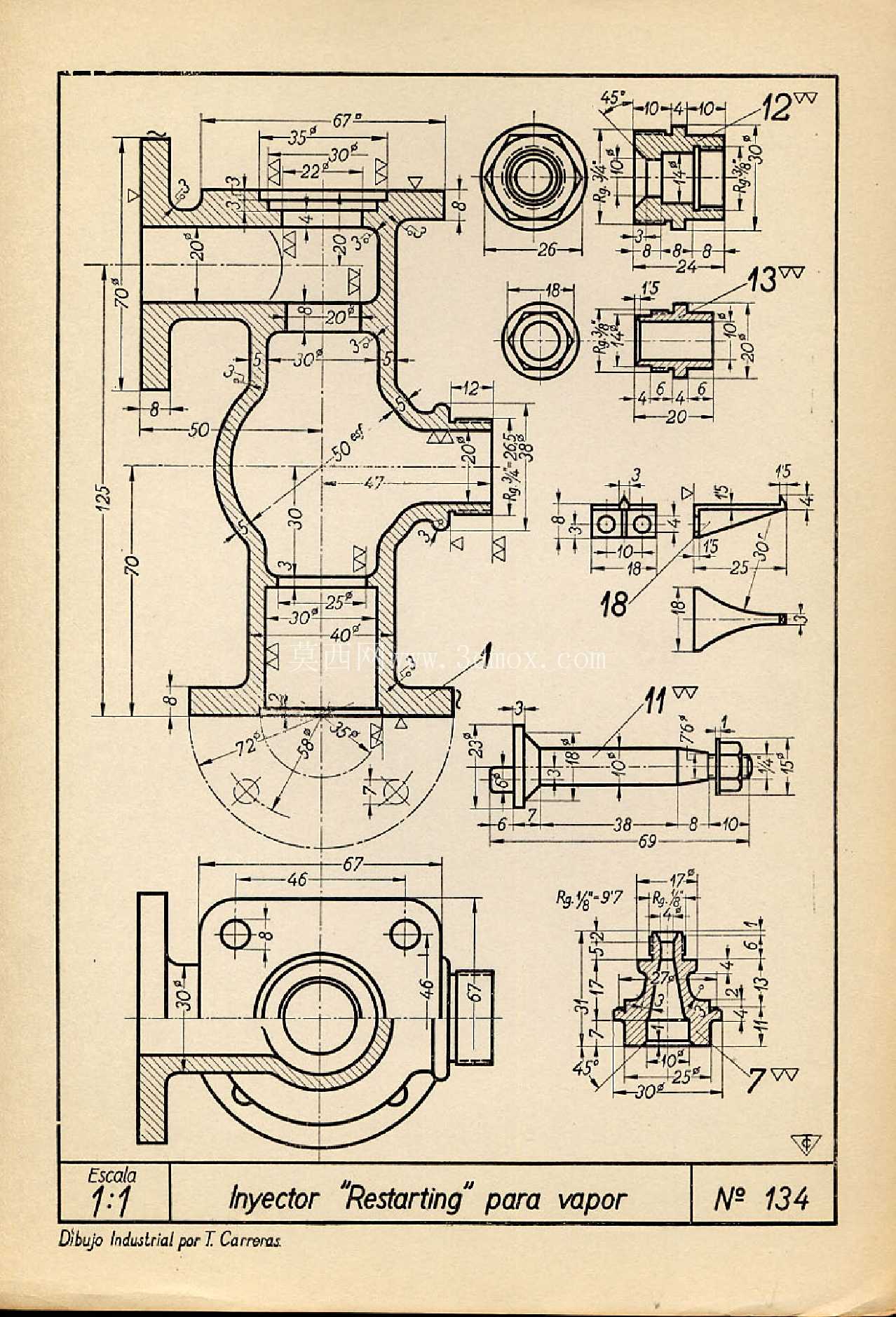

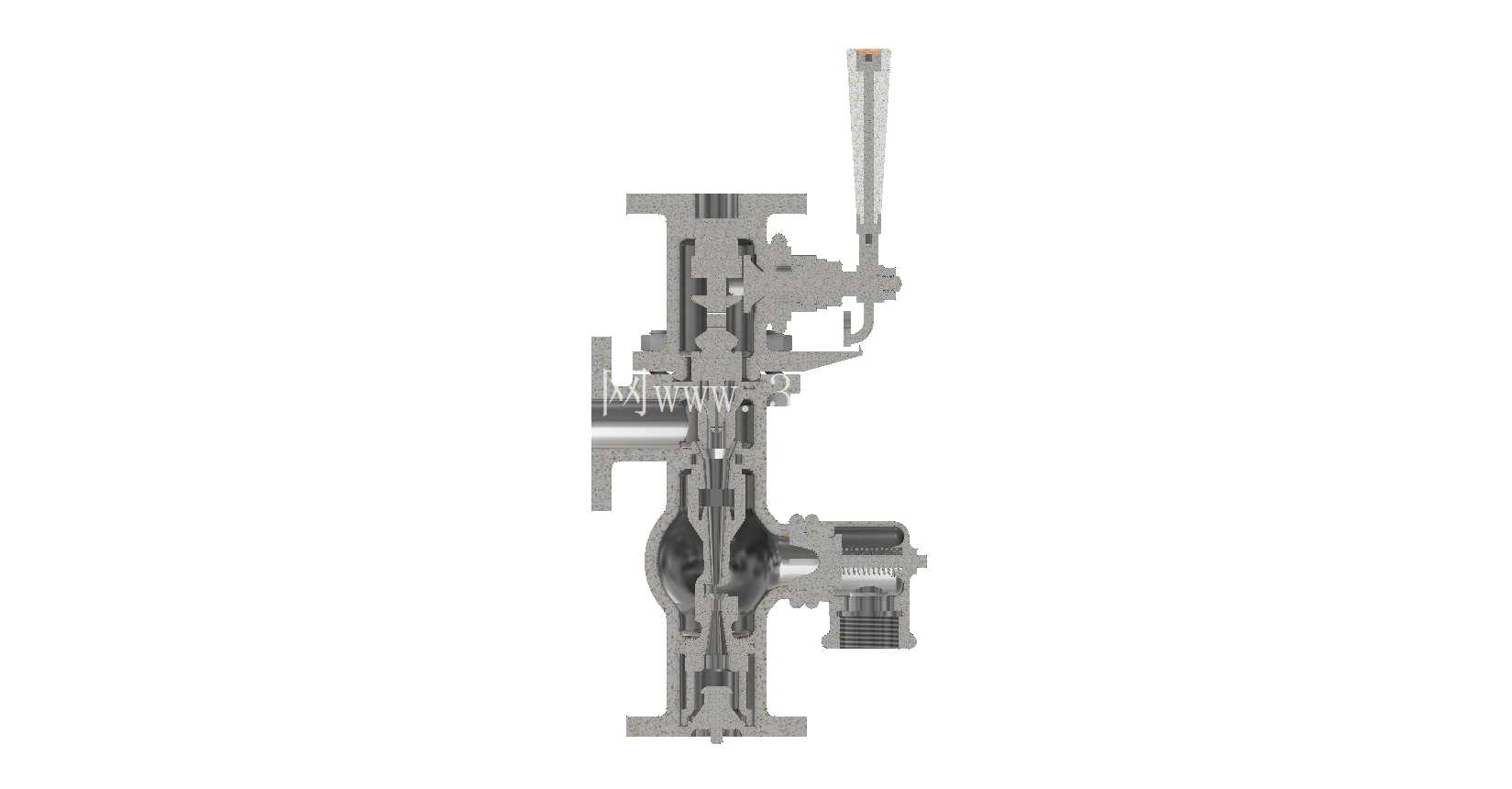

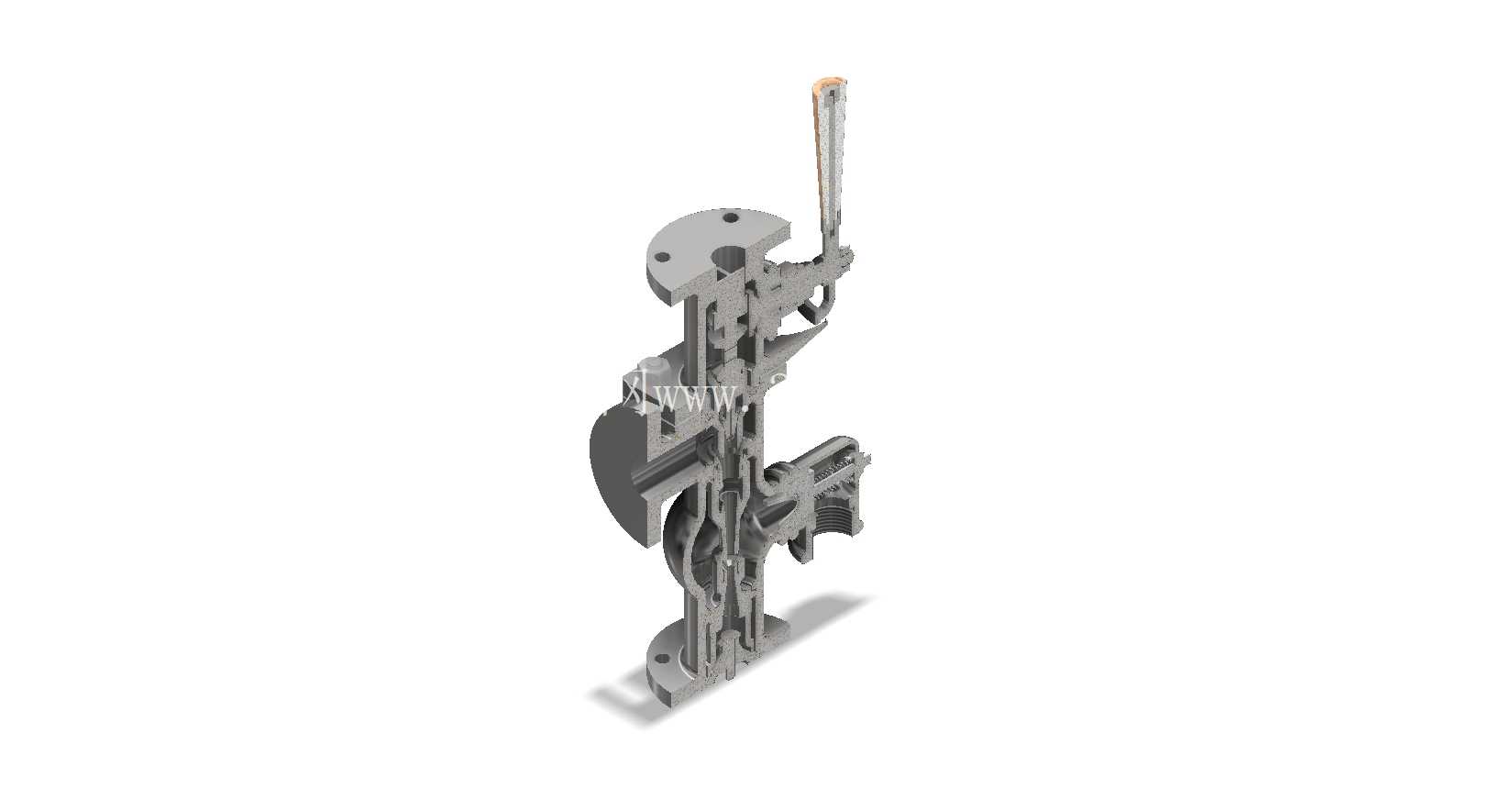

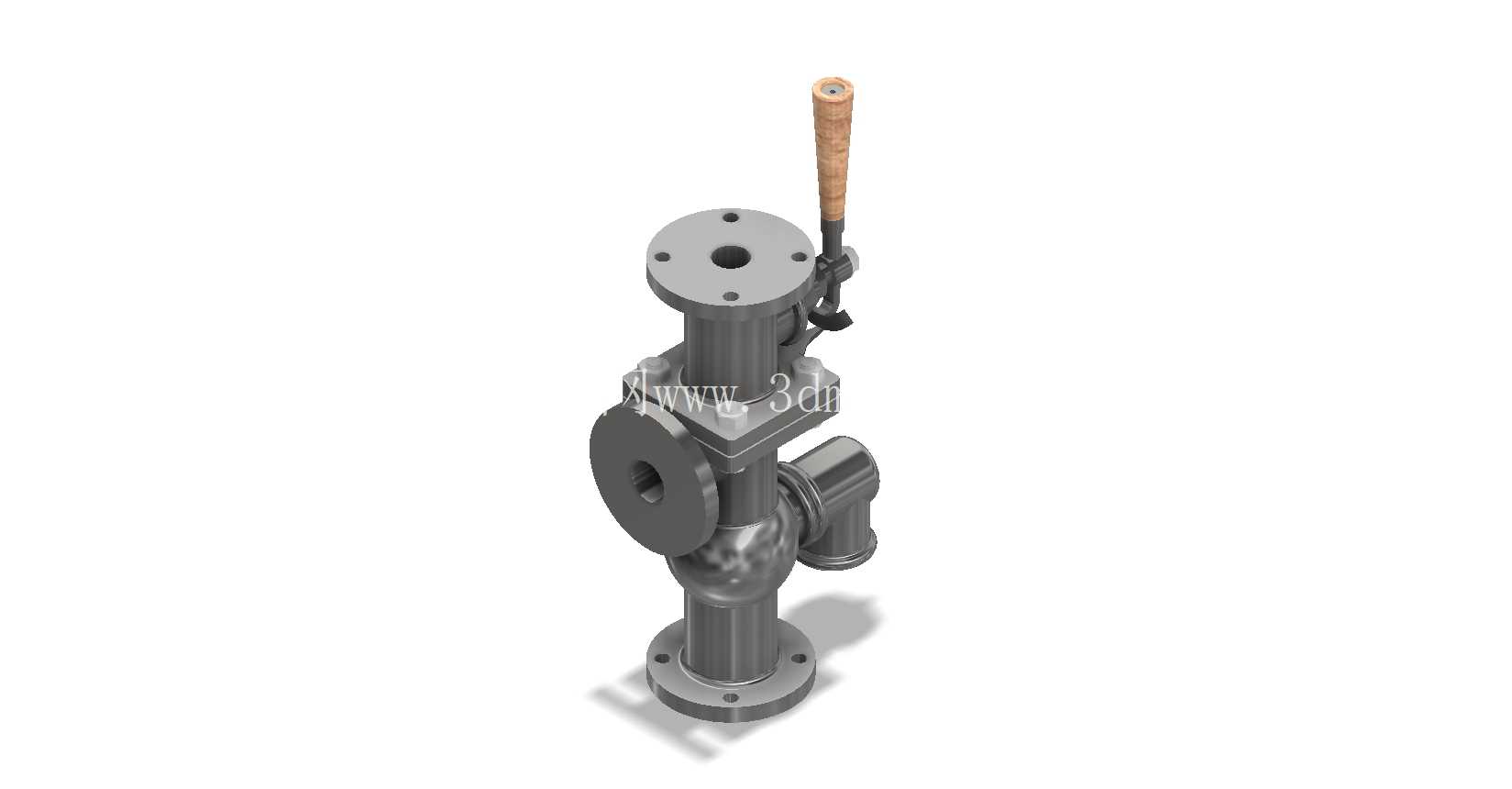

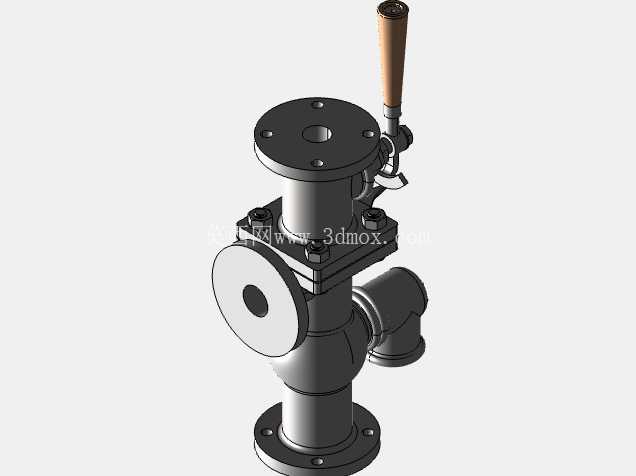

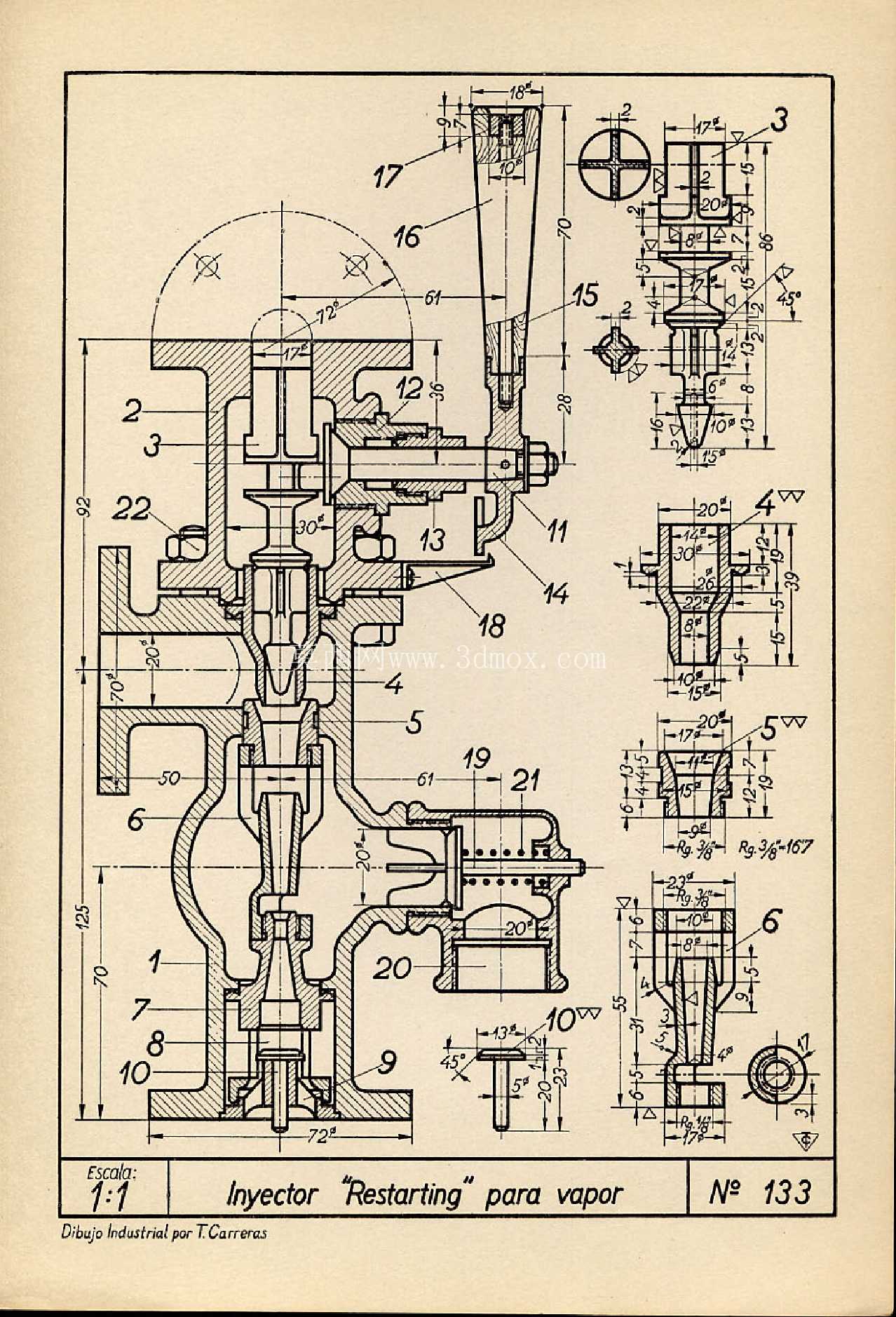

在蒸汽动力、工业供热以及化工流体输送的管路系统中，这类重启式蒸汽喷射器是承担介质引射、压力匹配以及系统循环驱动的核心部件，常被应用在蒸汽管网的压力调节段、锅炉给水的引射供给单元、余热回收系统的流体输送环节，能够在无额外动力输入的前提下，依靠高压蒸汽的射流卷吸作用完成低压流体的升压输送，适配不同压力等级的蒸汽管路工况，避免系统重启过程中出现的压力冲击、介质倒流等问题。从结构设计逻辑来看，整个喷射器采用同轴分层的腔体布局，高压蒸汽入口设置在装置侧上方的锥形喷嘴段，喷嘴的收缩段角度经过流体仿真校核，能够让高压蒸汽在喷出时获得足够的射流速度，在混合腔区域形成稳定的负压区，卷吸侧方入口进入的低压蒸汽或是冷凝水，两股介质在混合段内完成速度均衡与能量交换后，经过扩压段的渐扩结构将动能转化为压力能，最终从下方出口输出满足压力要求的混合介质。装置内部设置了多组阶梯式密封配合面，不同腔室之间的密封台阶采用小间隙配合设计，既能够减少不同压力区间的介质内漏，也能在装置启停过程中避免介质串压导致的工作失效。侧方设置的重启控制阀组采用锥面密封结构，当系统启动压力未达到额定阈值时，阀组处于微开状态，能够缓慢引导介质进入混合腔建立初始负压，避免高速蒸汽直接冲击腔体内部造成结构振动，当系统压力稳定后阀组自动切换至全开位，保证装置进入额定工作状态。从安装边界来看，整个装置的主体采用立式同轴布局，主入口与出口均采用法兰连接结构，法兰的密封面尺寸适配常规工业蒸汽管路的标准法兰规格，安装时需要保证装置的轴向垂直度偏差控制在允许范围内，避免内部喷嘴与混合腔的同轴度偏差过大导致射流偏斜，降低引射效率。侧方的控制管路接口采用标准管螺纹连接，安装时需要预留足够的操作空间用于阀组的检修与密封件更换，装置整体的外部轮廓没有突出的尖锐结构，能够适配紧凑的管路安装空间，不需要额外设置独立的支撑基座，可直接通过两端法兰与管路固定，承受管路传递的轴向与径向载荷。在结构细节设计上，内部的喷嘴、混合腔衬套以及扩压段均采用可拆分的装配结构，当部件出现冲蚀磨损时可以单独更换易损件，不需要整体拆解整个装置，降低现场维护的工作量。各部件之间的定位采用台阶面加定位销的组合方式，能够保证多次拆装后内部流道的同轴度不会出现偏差，维持装置的工作效率。腔体外部的加强筋布局沿着介质压力的作用方向设置，既能够降低高压工况下腔体的壁厚要求，控制整体重量，也能减少装置工作过程中的结构共振，降低运行噪音。针对蒸汽介质可能携带的冷凝水问题，在混合腔的低位设置了小型的导流槽，能够将积聚的冷凝水引导至出口段，避免冷凝水在腔体内形成水击，损坏内部的密封结构与阀组部件。在实际工况适配中，这类喷射器可以根据不同的蒸汽压力参数调整喷嘴的通径与扩压段的长度，不需要改动外部的安装连接尺寸，就能适配不同引射比的工作需求，覆盖从低压供热管网到中压工业动力系统的多种应用场景。装置的所有过流面均采用圆弧过渡设计，避免出现直角结构导致的介质涡流，减少流动过程中的能量损失，同时也能降低高速介质对壁面的冲蚀速率，延长部件的使用寿命。在装配逻辑上，整个装置的部件从下端入口端依次装入，最后通过上端的压盖完成轴向固定，装配过程中不需要复杂的专用工装，现场检修时可以直接在管路上完成易损件的更换，不需要将整个装置从管路上切割拆除，大幅降低运维的时间成本与物料成本。
