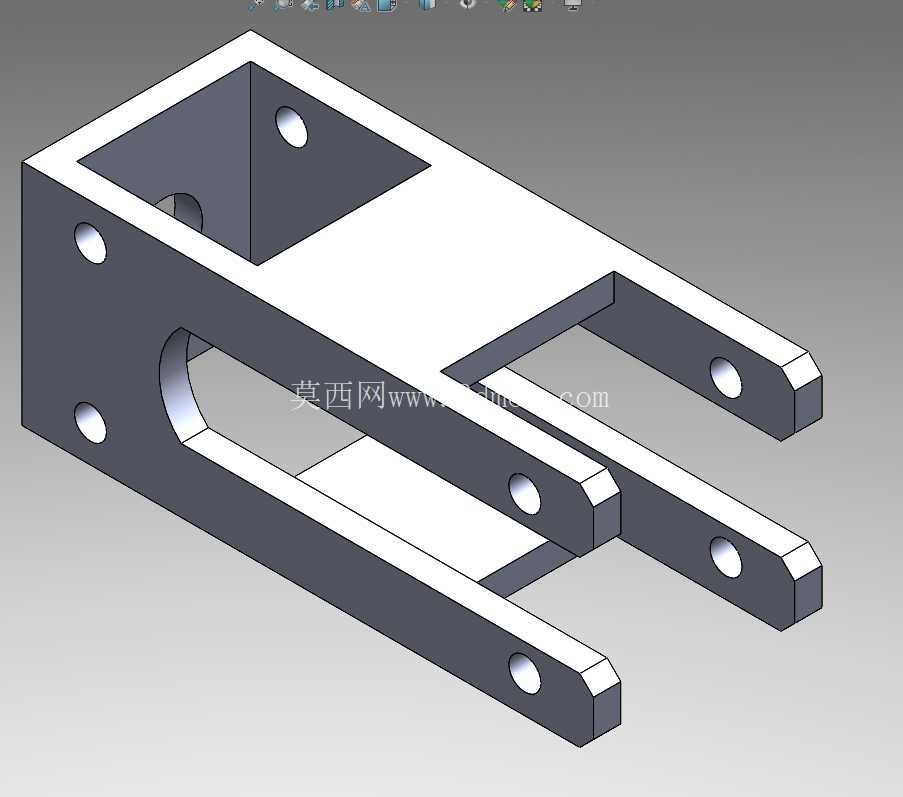

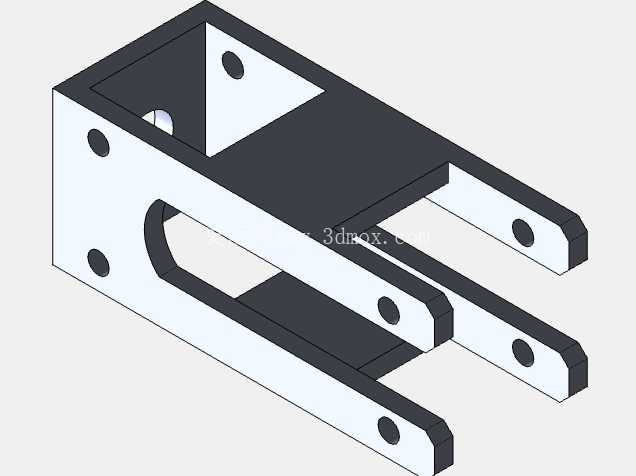

这款支架主要应用在多轴联动的工装夹具、自动化执行端的安装场景中,常见于汽车冲压生产线周边的辅助定位工位、多轴机械手末端执行器的连接过渡环节,也可用于非标自动化设备中多组执行元件的集成安装,承担多轴组件与主安装基体之间的连接、定位、载荷传递作用,避免多轴组件直接安装在基体上带来的应力集中、定位偏差问题。从结构设计来看,支架采用一体式折弯冲压成型的主体结构,一端为带封闭内腔的盒型安装座,内腔的设置一方面降低了零件整体重量,另一方面为安装在该端的轴类元件提供了容纳空间,盒型座的三个垂直立面均开设了同轴度要求较高的圆形安装孔,孔位的位置公差控制在±0.02mm范围内,可保证穿装的固定销轴或连接螺栓不会出现偏载,三个立面的孔位分别对应X、Y两个方向的安装固定需求,既可以实现支架与主基体的垂直面安装,也能满足侧面贴装的固定要求,适配不同安装面的设备基体。支架另一端延伸出三组平行的叉型支臂,支臂采用等间距平行排布,相邻支臂之间的槽宽尺寸经过精确计算,刚好可以容纳单组轴类安装座的厚度,支臂上同样开设了贯通的圆形安装孔,所有支臂上的孔位保持同轴,可穿装一根通长的连接销轴,同时固定三组轴类元件,也可根据实际使用需求在不同孔位安装独立的轴组件,实现多轴的平行排布安装。支臂的末端做了小尺寸的倒角处理,既可以去除冲压加工产生的毛刺锐边,避免装配过程中划伤操作人员或配套零件,也能在安装时起到导向作用,方便轴组件快速对准孔位。在设计过程中,充分考虑了支架的受力特性,盒型座与叉型支臂的过渡位置做了圆弧过渡处理,避免直角位置产生应力集中,在承受多轴组件运行产生的交变载荷时,不会出现过渡位置断裂的问题;支臂的厚度根据承载需求做了等强度设计,靠近盒型座的根部厚度略大于末端厚度,在保证整体结构强度的前提下尽可能减少材料用量,降低零件自重。安装边界方面,盒型座的基准面平面度要求控制在0.01mm以内,保证安装后与基体表面完全贴合,不会出现安装间隙导致的定位偏移;叉型支臂的安装孔中心距盒型座基准面的尺寸公差严格控制,保证安装后的多轴组件与基体之间的相对位置精度满足设备运行要求,支臂之间的平行度公差不大于0.03mm,避免穿装销轴时出现卡滞,同时保证各轴组件运行时不会出现相互干涉。从实际使用场景来看,这类支架在汽车冲压模具的送料机构、多工位级进模的误送检测装置安装、自动化生产线的多工位定位组件中都有广泛应用,相比分体式拼接的安装支架,一体式冲压成型的结构具备更好的整体刚性,长期承受交变载荷也不会出现拼接位置松动的问题,同时叉型多支臂的结构可以在有限的安装空间内集成更多的轴类元件,减少设备整体的安装空间占用,紧凑的结构设计也能降低设备运行过程中支架自身的振动幅度,提升多轴组件运行的稳定性。在零件加工工艺性上,该支架的结构完全适配冲压加工流程,可通过落料、冲孔、折弯、整形几道工序完成批量加工,不需要额外的焊接或拼接工序,加工效率高,批量生产时的尺寸一致性好,能够满足工业场景下大批量配套使用的需求,所有安装孔的位置都预留了足够的装配余量,既可以采用间隙配合穿装普通连接螺栓,也可以通过铰孔工艺实现过渡配合,满足高精度定位的安装需求。
