双法兰异径管道连接适配结构

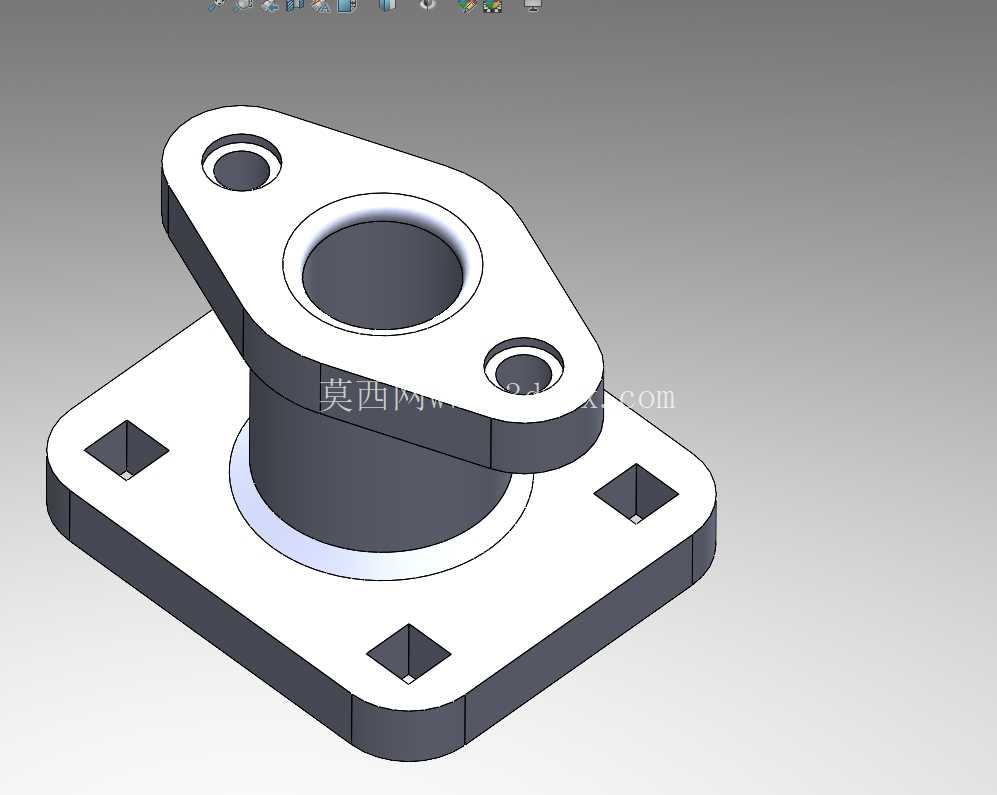

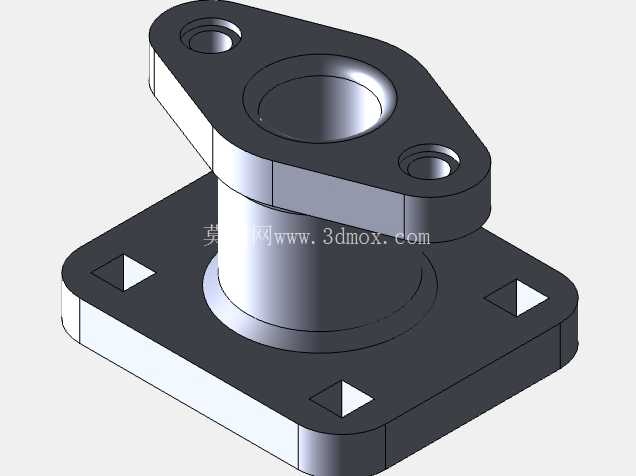

在汽车冲压生产线的流体输送回路改造、工位气液管路适配场景中，经常会遇到不同通径、不同安装基准的管路对接需求，这类双法兰管道适配结构正是为解决这类跨基准管路对接痛点设计的。从结构功能来看，该部件上下两端分别设置了不同安装孔位布局的法兰结构，下端为方形四孔安装法兰，四个安装孔采用方形沉孔设计，可适配方型基座的端面安装，沉孔结构能够容纳螺栓头部，保证安装后法兰端面与基座面完全贴合，避免螺栓突出带来的干涉问题；上端为菱形两孔安装法兰，两孔沿法兰长轴对称分布，适配小通径管路的侧装或斜装对接场景，两孔的孔距经过公差匹配，能够兼容现有标准管路的安装孔位，无需额外加工转接板。中间的筒体段为异径过渡结构，平滑衔接上下两端不同通径的法兰接口，内壁做了圆弧过渡处理，能够降低流体流经转接部位时的压损，减少紊流产生，在气路输送场景中可降低气流噪音，在低压液压回路中可减少局部压力损失，提升管路运行稳定性。设计过程中，首先需要确认两端对接管路的通径差、安装面的空间边界，下端方形法兰的外轮廓尺寸需要匹配基座的安装面大小，四个沉孔的位置度公差控制在0.1mm以内，保证安装时螺栓能够顺利穿入，不会出现别劲问题；上端菱形法兰的长轴长度需要避开周边管路、线束的布置空间，两安装孔的轴线与下端法兰安装面的垂直度公差控制在0.05mm以内，避免对接后管路出现倾斜应力，长期运行下出现密封失效问题。筒体段的壁厚根据管路输送介质的工作压力设定，常规汽车冲压车间的压缩空气回路工作压力在0.6-0.8MPa，壁厚设置为3mm即可满足强度要求，同时不会过度增加部件重量。安装边界方面，下端方形法兰的四个沉孔深度需要匹配所用内六角螺栓的头部高度，保证螺栓拧紧后头部完全沉入沉孔内，不会突出法兰下端面，影响与基座的贴合密封性；上端法兰的密封面设置了环形凹槽，可嵌入O型密封圈，密封槽的深度、宽度根据所选密封圈的线径设计，保证密封圈压缩量在合理区间，既能够实现可靠密封，又不会因为压缩量过大导致密封圈过早老化失效。在实际应用中，这类适配结构多用于汽车冲压模具的冷却回路、气动夹紧回路的改造场景，当原有模具的管路接口与新增的外围设备管路通径、安装位不匹配时，无需重新加工模具本体的安装接口，仅需加装该适配结构即可完成管路对接，能够大幅降低现场改造的工作量，缩短设备停机改造时间。结构的边角处全部做了圆角过渡处理，避免锐边在安装过程中划伤操作人员，也减少应力集中点，提升部件的抗疲劳强度，在长期受管路振动影响的场景下，不会因为应力集中出现法兰开裂问题。上下法兰与中间筒体的连接部位做了加厚处理，该位置是应力集中的关键部位，加厚后能够提升整体结构的刚性，减少管路振动带来的结构变形，保证对接部位的密封可靠性。
