汽车冲压法兰式轴连接定位轮盘结构

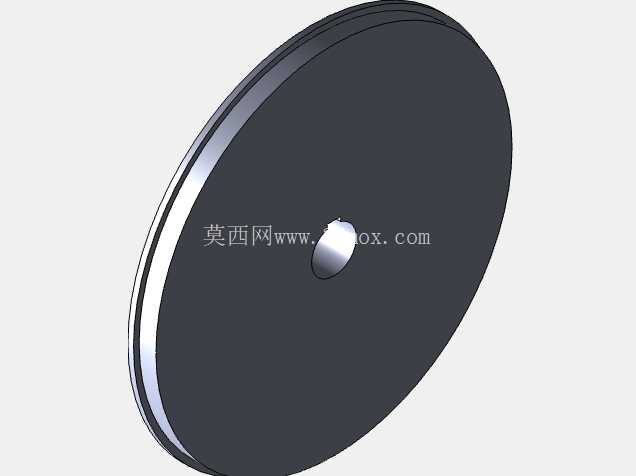

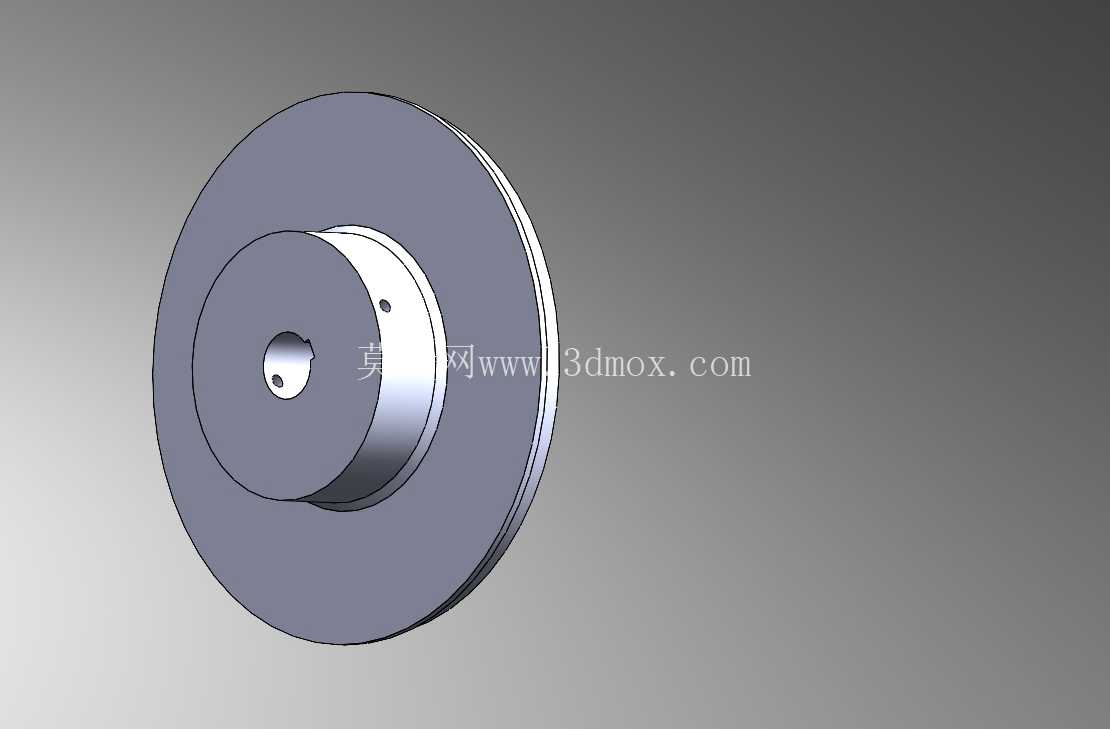

在汽车冲压产线的送料、传动工位中，这类带轴接凸台的轮盘结构是衔接驱动轴与传动面的核心承载件，日常工况下需要持续承受冲压节拍带来的周期性扭矩载荷，同时还要保证轮面与传动带/辊面的贴合度，避免送料偏移引发的冲压件尺寸超差。从结构设计逻辑来看，主体采用大直径薄圆盘作为工作面，盘面做了等厚处理，平面度公差控制在0.05mm以内，保证和接触件的贴合面积达到95%以上，减少局部应力集中带来的盘面变形。中心位置的阶梯凸台是整个零件的定位核心，凸台外径和驱动轴的安装孔做H7/k6的过渡配合，凸台端面的偏心小孔是防转定位销孔，装配时销钉贯穿轴孔与该销孔，彻底消除轴与轮盘之间的周向转动间隙，避免急停、急启工况下的相对滑移。凸台与大圆盘的衔接位置做了R2的圆角过渡，避免冲压成型时转角位置出现应力开裂，同时也能减少热处理环节的应力集中风险。从安装边界来看，大圆盘的外圆直径根据配套传动辊的间距设定，装配时需要保证轮盘端面与安装基准面的垂直度不超过0.03mm，否则会出现传动面跳动，长期运行会导致传动带偏磨、送料步距失准。中心凸台的轴向长度根据驱动轴的安装深度匹配，凸台端面不超出轴端的锁紧垫片安装位，保证锁紧螺母压紧后，轴向定位完全贴合，不会出现轴向窜动。这类轮盘在冲压模具的送料机构中，还承担着张紧传动带的辅助作用，盘面的粗糙度控制在Ra1.6，既不会因为过于光滑导致传动打滑，也不会因为粗糙度过高加速传动带的磨损。设计过程中需要重点校核销孔的抗剪切强度，根据冲压线最高节拍下的瞬时扭矩计算，销孔位置距离凸台中心的偏心距经过反复优化，既保证防转力矩足够，又不会因为偏心距过大导致凸台受力不均出现偏磨。另外，大圆盘的边缘做了0.5mm的倒角处理，避免装配和维护过程中锐边划伤操作人员，同时也能减少传动带运转时的边缘剐蹭。在冲压成型工艺上，这类零件采用多工位级进模生产，先冲裁中心定位孔，再拉伸成型中心凸台，最后落料成型外圆盘，成型后需要做去应力退火，消除冲压过程中的内应力，避免长期使用后盘面出现翘曲变形。实际装配场景中，这类轮盘需要和轴套、锁紧螺母、防转销配合使用，安装时要先清理凸台配合面的毛刺和杂质，保证配合面完全贴合后再打入防转销，最后按规定扭矩锁紧螺母，运行前需要手动盘车检查轮盘的径向跳动和端面跳动，确认跳动值在允许范围内才能启动设备。日常维护时，需要定期检查销孔的磨损情况，如果发现销孔出现椭圆变形，要及时更换轮盘，避免传动失准引发冲压废品。
