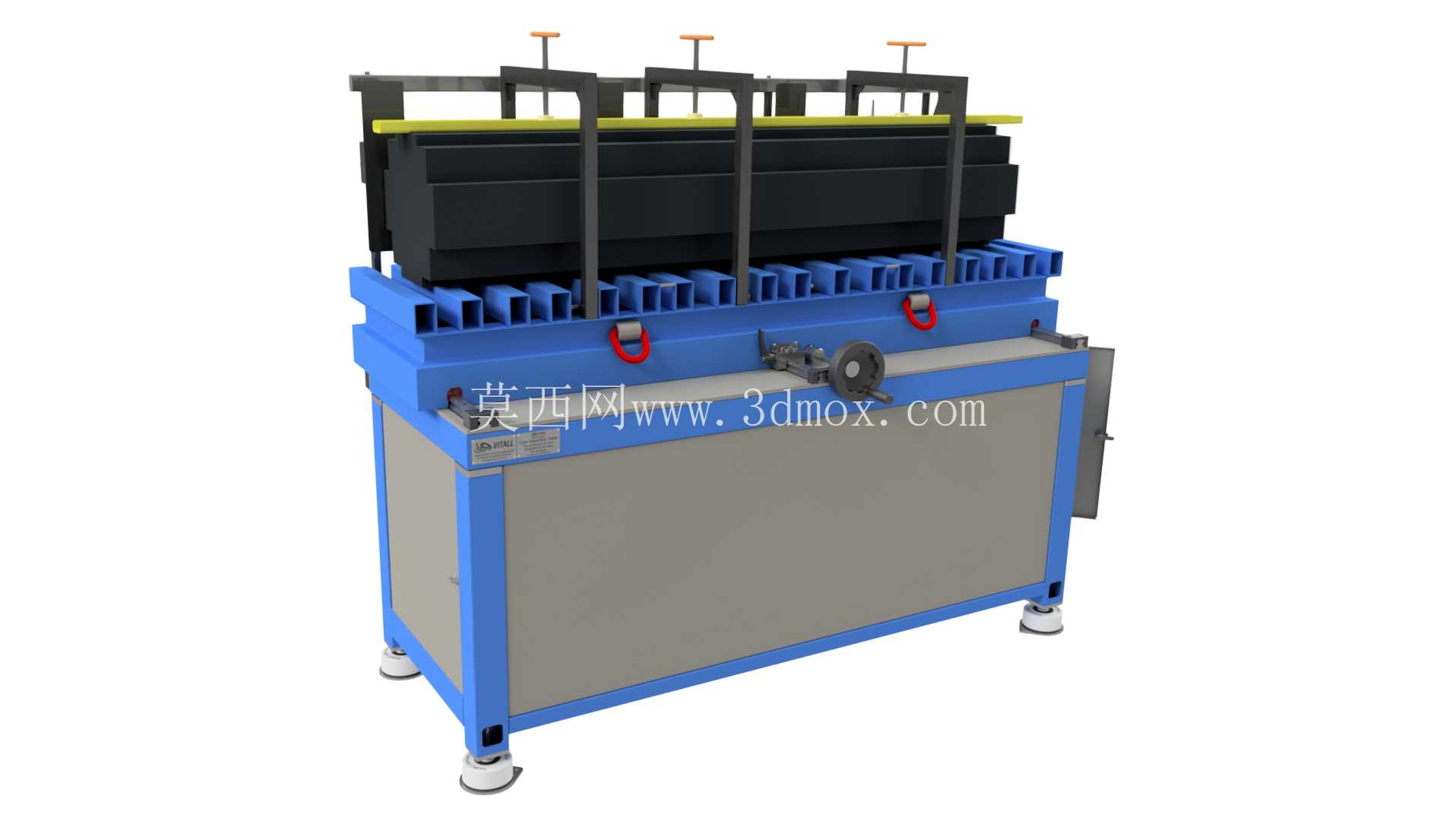

五吨级干式变压器铁芯硅钢片堆叠工作台

在干式变压器的核心部件生产环节，铁芯叠装的精度直接决定了变压器的空载损耗、噪音水平与运行稳定性，这套承载能力达五吨的堆叠工作台，正是针对硅钢片水平组装工序开发的专用作业工装，适配容量覆盖315kVA到2500kVA的主流干式变压器铁芯生产需求，可在变压器制造车间的铁芯叠装工段直接替代传统简易叠装台，解决人工叠片过程中对齐精度差、硅钢片易磕碰损伤、叠装效率低的常见工程问题。

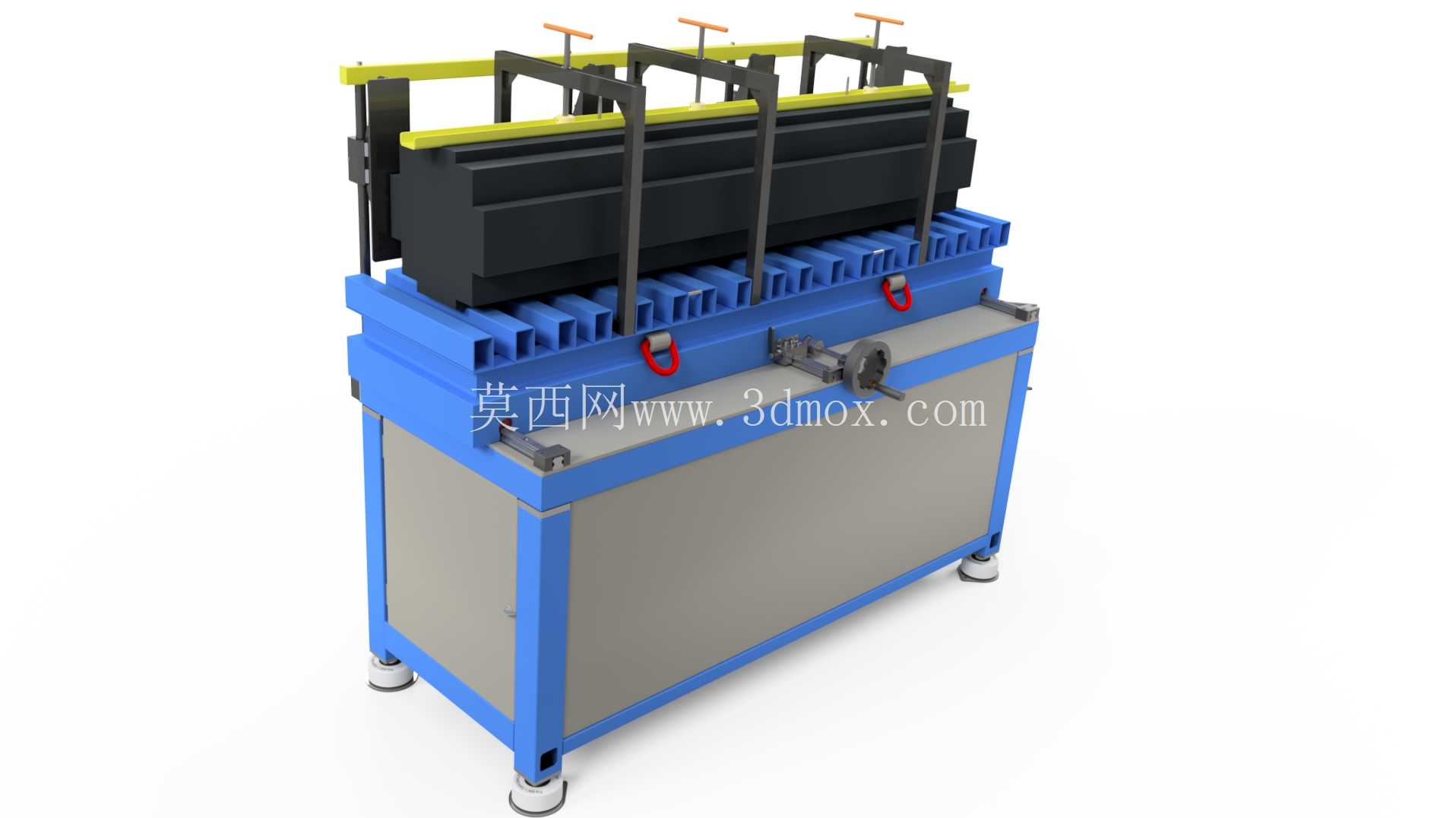

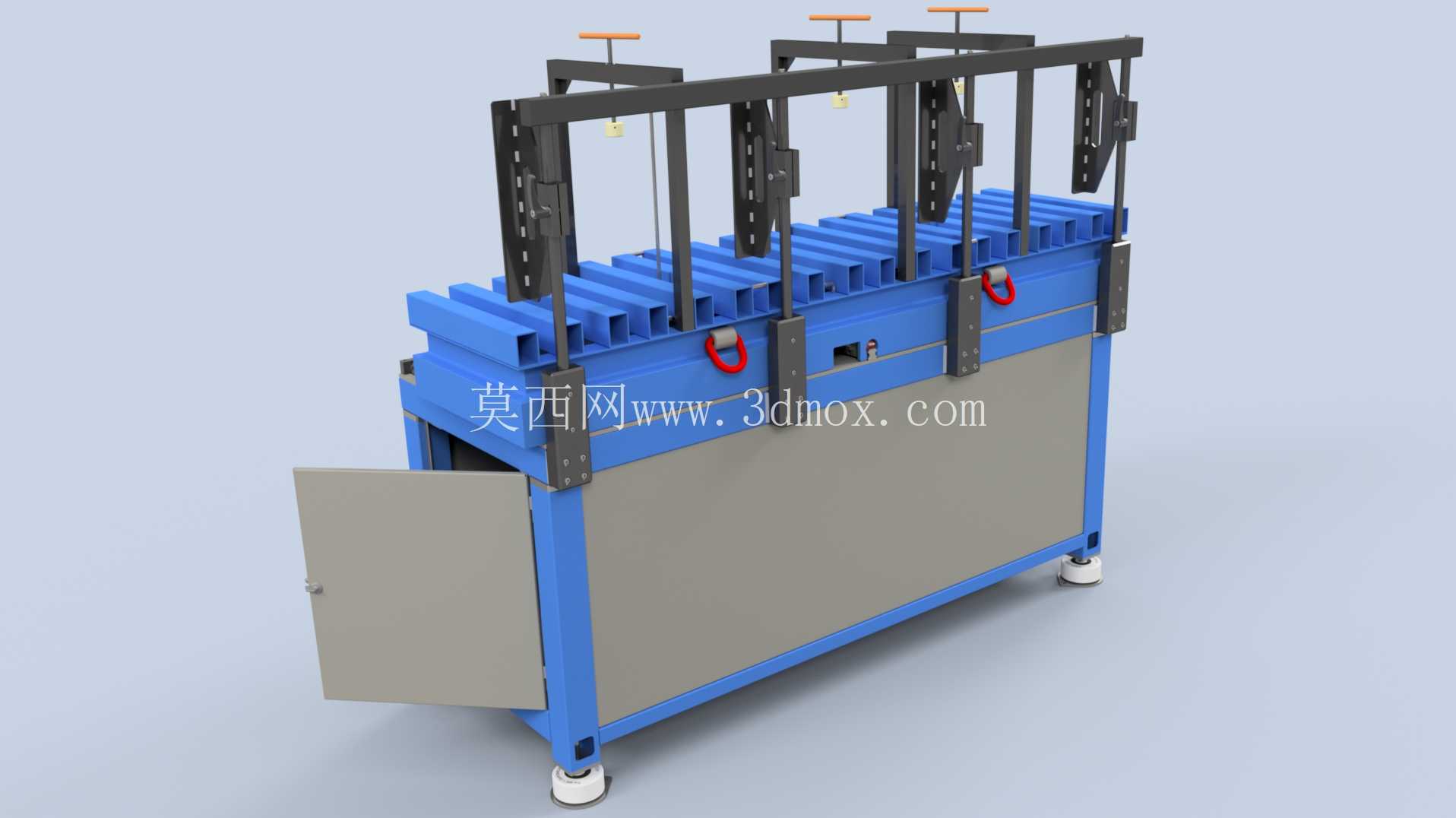

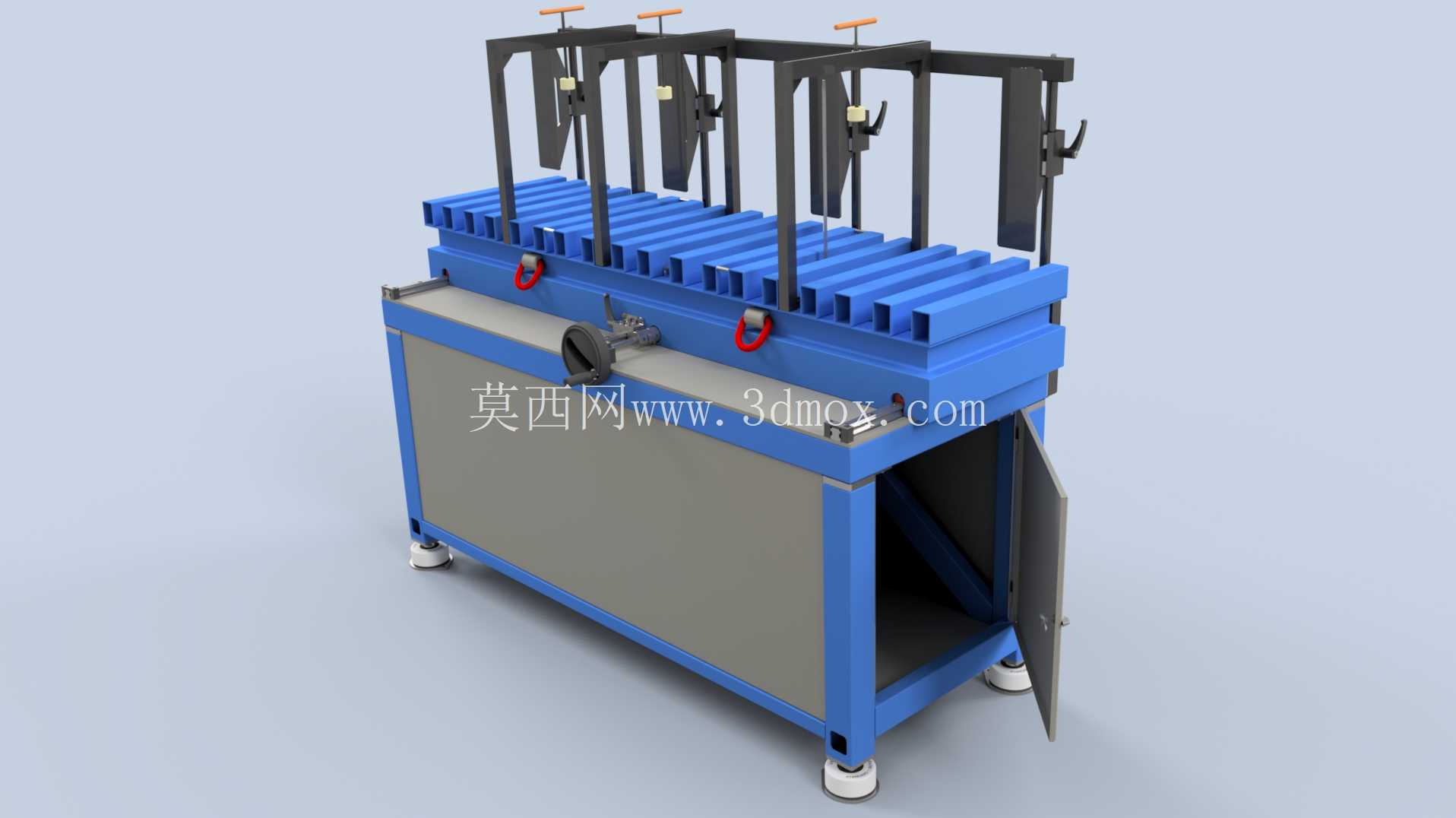

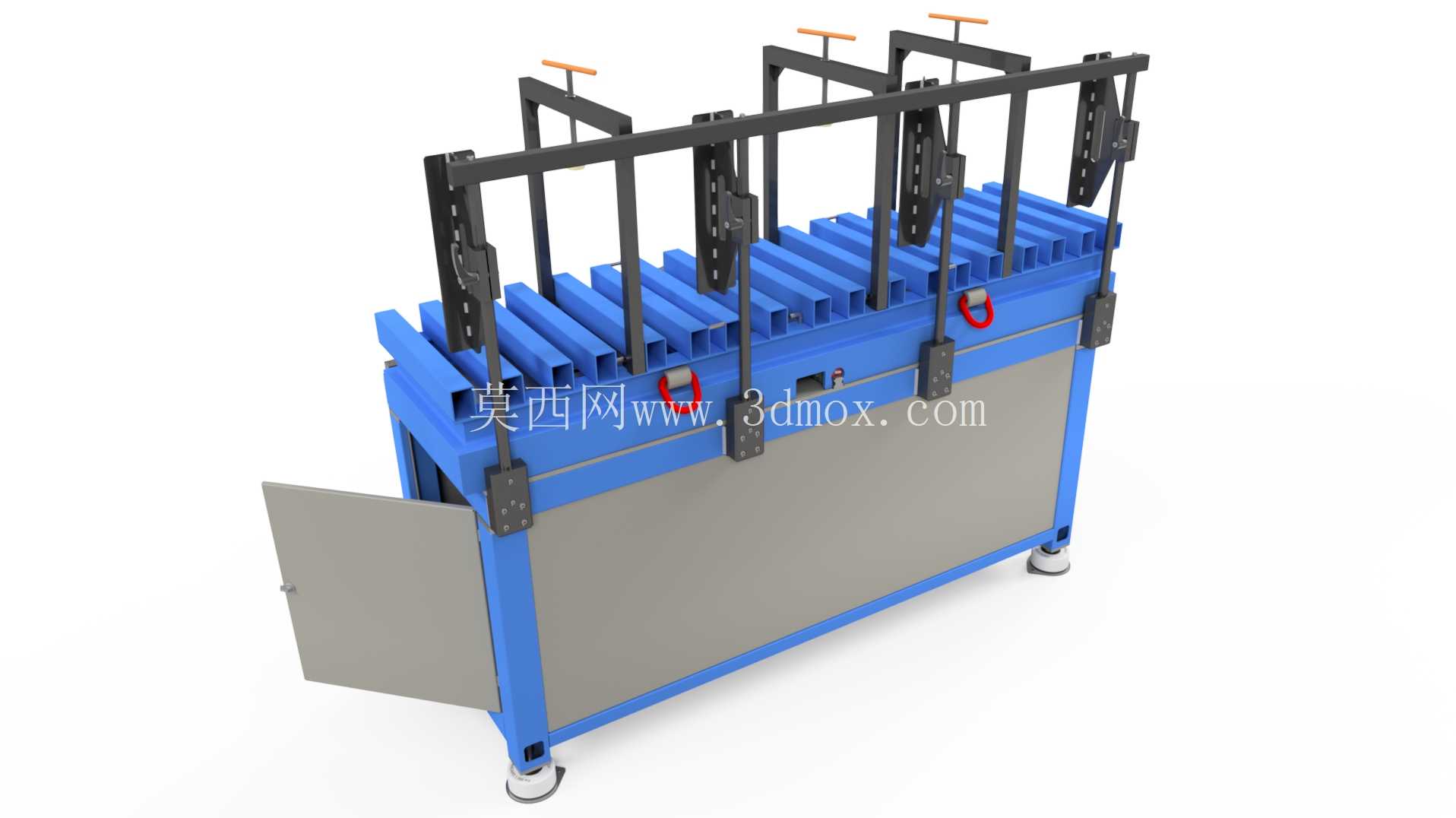

从结构设计逻辑来看，设备整体采用分体式承载框架，底部为型钢焊接的箱型基座，基座底部配置可调式支撑脚轮，既可以在车间平整环氧地坪上实现短距离移位调整工位布局，也可以通过脚轮的调节螺杆实现整体调平，保证工作台面的水平度误差控制在0.2mm/m以内，避免因台面倾斜导致硅钢片叠装过程中出现滑移错位。基座内部预留了工具与辅料存储空间，侧开式检修门可方便操作人员存放叠片用的绝缘隔片、定位块、扭矩扳手等常用工装，减少作业过程中来回取件的无效走动。

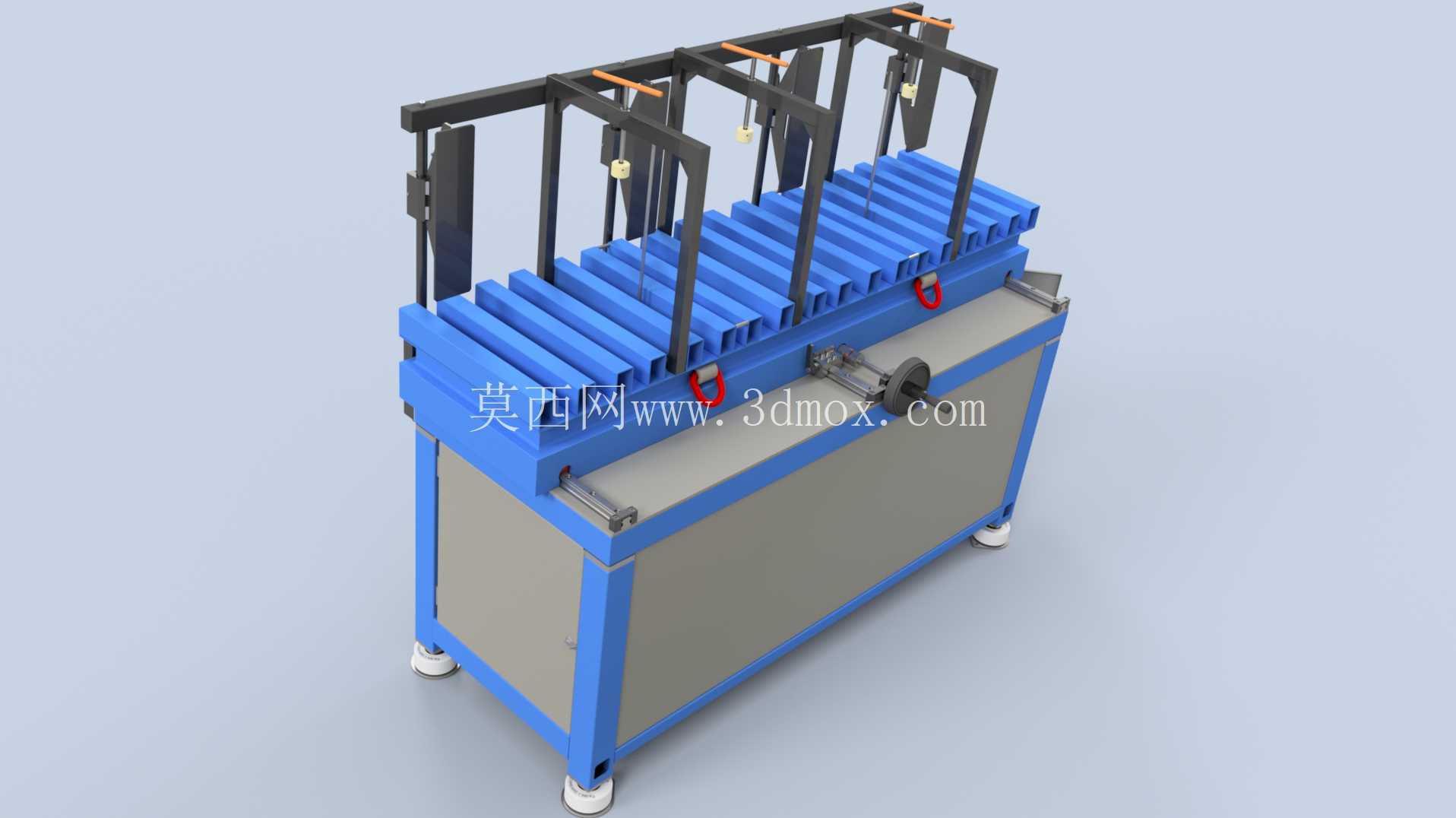

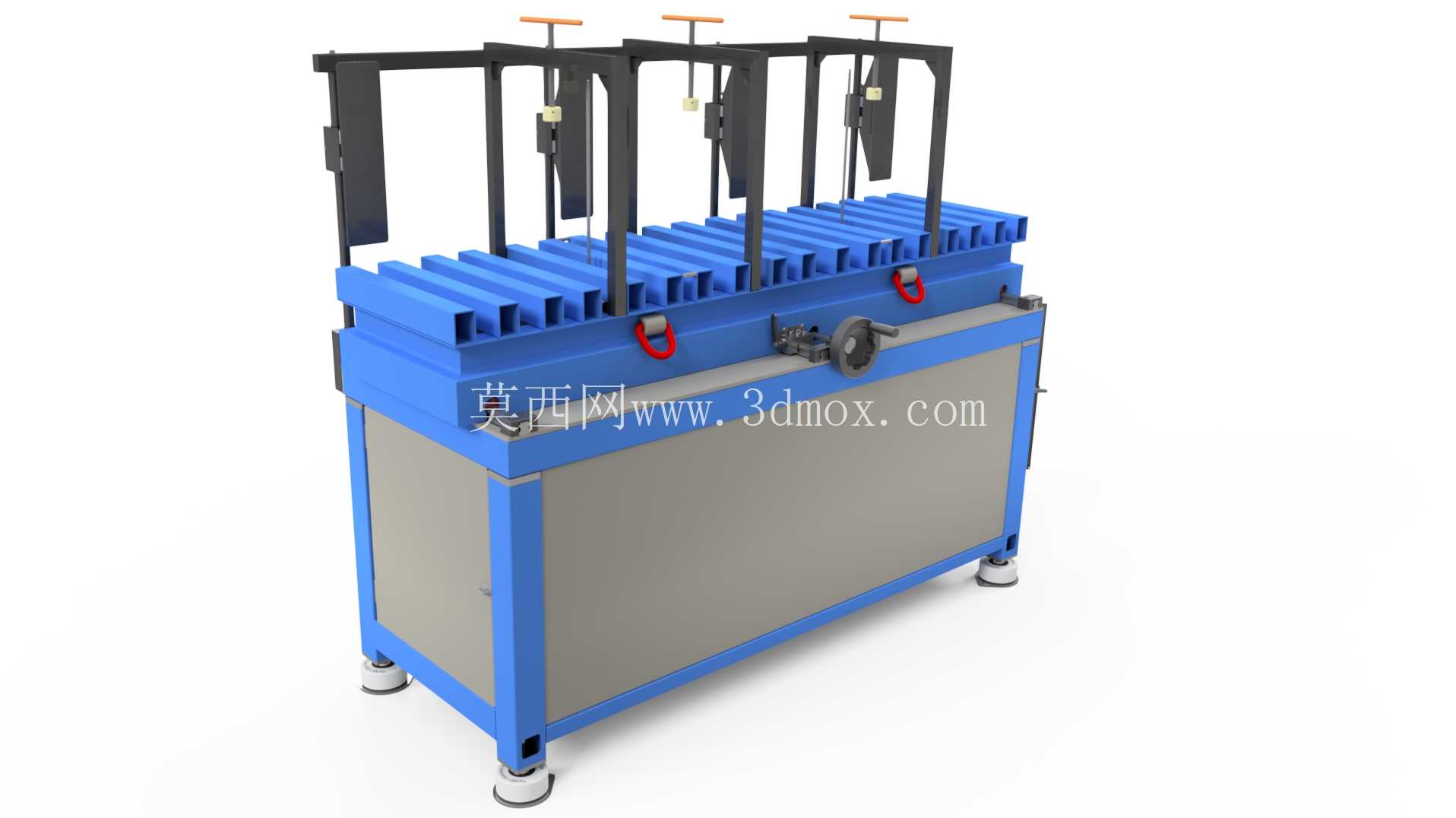

上平台的移动系统采用中央丝杠传动搭配线性导轨导向的结构，区别于传统单侧驱动易出现的爬行、偏摆问题，中央丝杠的驱动方式可让整个上平台沿导轨做平稳的前后移动，行程覆盖400mm范围，操作人员可根据自身站位、叠片进度灵活调整平台位置，无需探身作业，降低长期叠片作业的腰部劳损风险。平台表面的叠装工位配置了可精确调整边缘对齐度的方格定位组件，定位挡块可根据不同铁芯的尺寸规格沿方格槽做纵横两个方向的快速调整，定位后通过锁紧螺钉固定，可适配不同柱宽、不同窗高的铁芯叠装需求，硅钢片叠放时可直接靠紧定位挡块实现边缘对齐，叠片的边柱、轭片接缝间隙可稳定控制在0.1mm以内，有效降低铁芯的空载电流与接缝噪音。

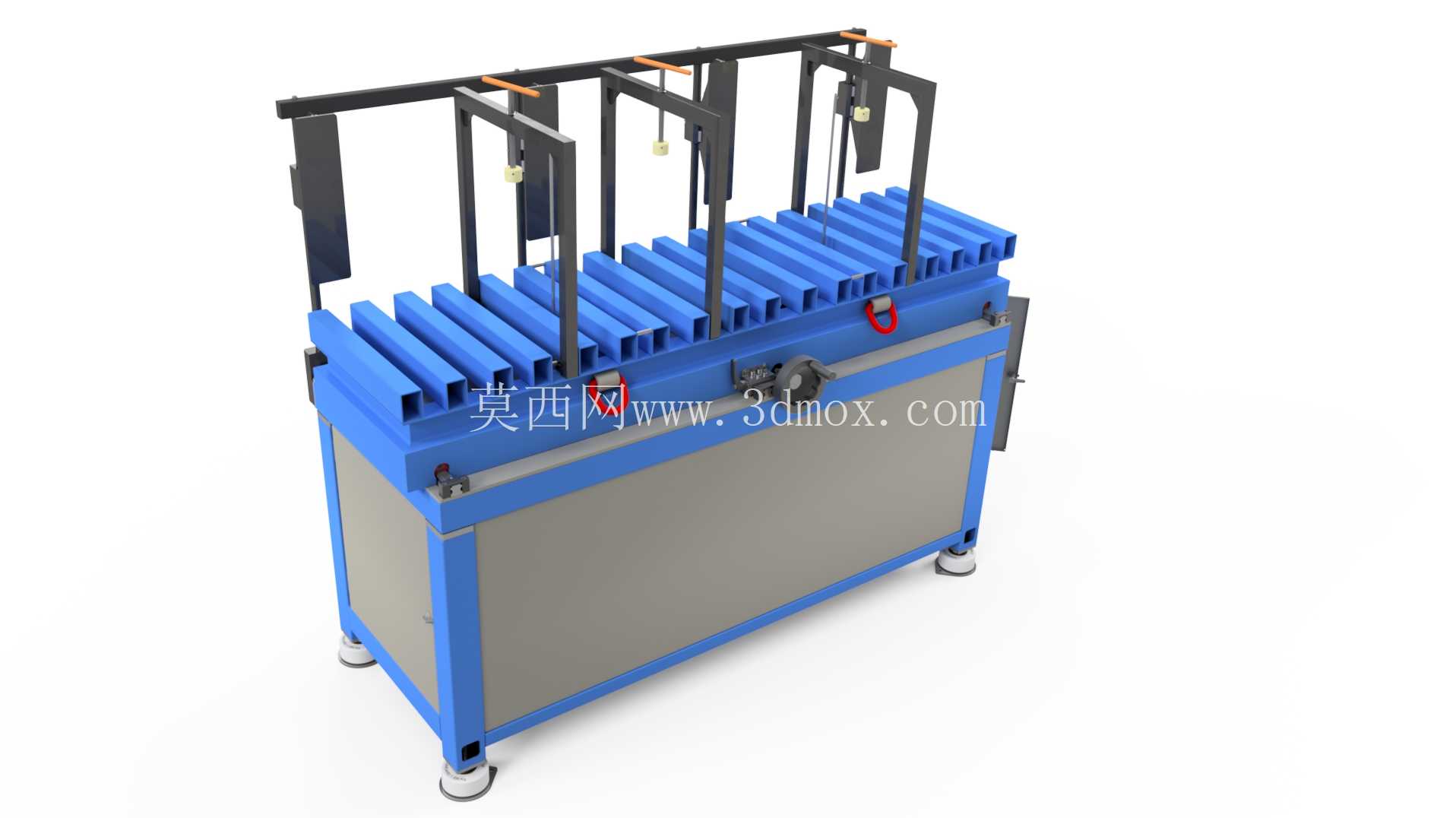

顶部的压紧机构采用多组独立的螺旋压头，每个压头对应铁芯的一个叠装压紧位，压头端部配置软质橡胶压垫，避免压紧过程中损伤硅钢片表面的绝缘涂层，压头的升降行程为200mm，可在叠片过程中随叠厚增加逐步调整压紧高度，每完成一段叠片就施加预紧力，防止叠好的硅钢片出现倒片、错位，相比传统的重物压持方式，螺旋压头的压力可通过操作人员的手感灵活控制，不会出现压力过大导致硅钢片变形、压力过小导致叠片松散的问题。

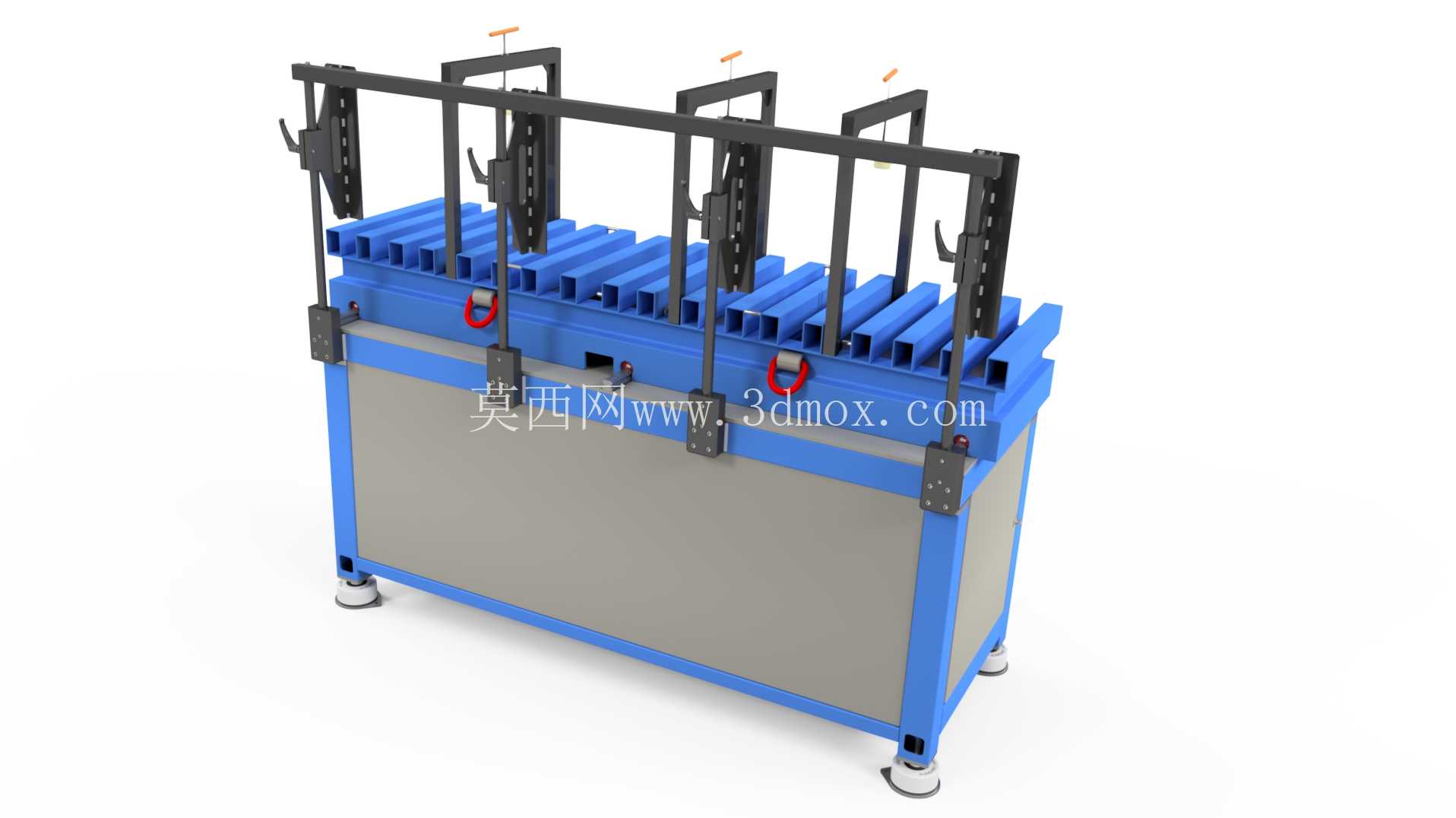

从安装边界来看，设备整体占地长度约2.4米，宽度约1.2米，高度约1.8米，接入车间常规压缩空气气源即可满足使用需求，无需额外配置液压站或专用动力电源，对车间配套条件的要求极低，可直接嵌入现有变压器铁芯生产线的叠装工序，不需要对原有生产线布局做大规模改造。设备侧面配置的红色吊装环可满足整体吊装移位需求，当车间需要调整工艺布局时，可直接通过行车将整台设备吊装到指定位置，吊装过程中设备框架的刚性可保证整体形变量小于0.5mm，不会因吊装导致导轨、丝杠的装配精度出现偏差。

实际生产验证中，这套叠装台可让单台干式变压器铁芯的叠装效率提升30%以上，叠片精度的一致性大幅提高，不同操作人员叠出的铁芯尺寸误差可控制在0.3mm以内，避免了因操作人员技能水平差异导致的铁芯质量波动，同时硅钢片在叠装过程中全程在平台上完成定位、对齐、预紧，减少了硅钢片的周转搬运次数，可降低硅钢片边角磕碰损伤的概率，减少原材料损耗。工作台的所有运动部件均配置了防尘防护结构，可阻挡硅钢片叠装过程中产生的细微金属碎屑进入导轨、丝杠的运动副，日常维护仅需定期在导轨、丝杠表面涂抹润滑脂即可，维护成本极低，可满足两班倒生产模式下的长期连续使用需求。
