管材鱼嘴开槽机设备结构设计

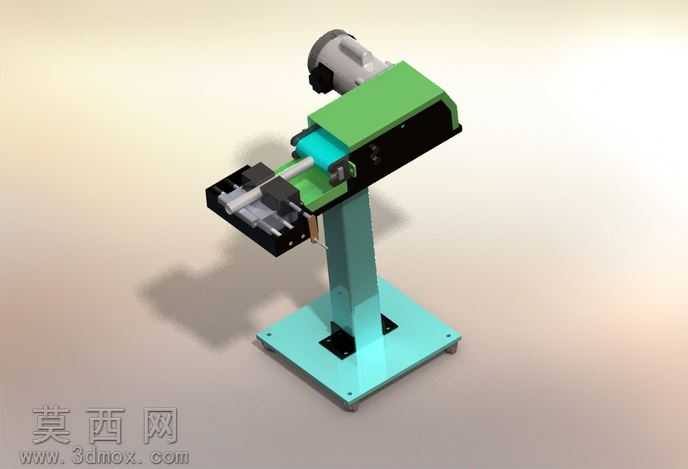

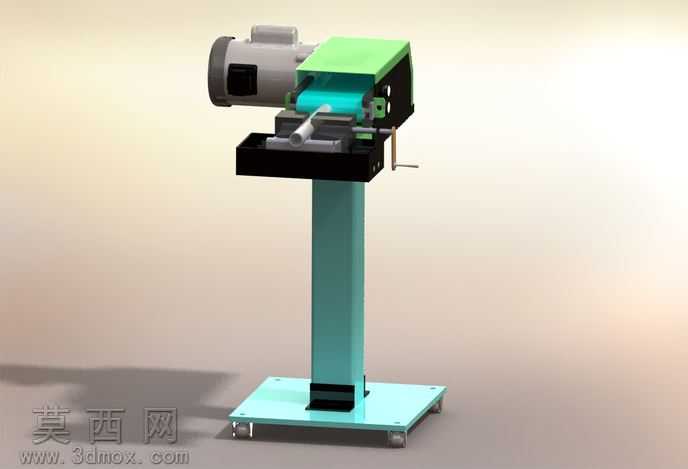

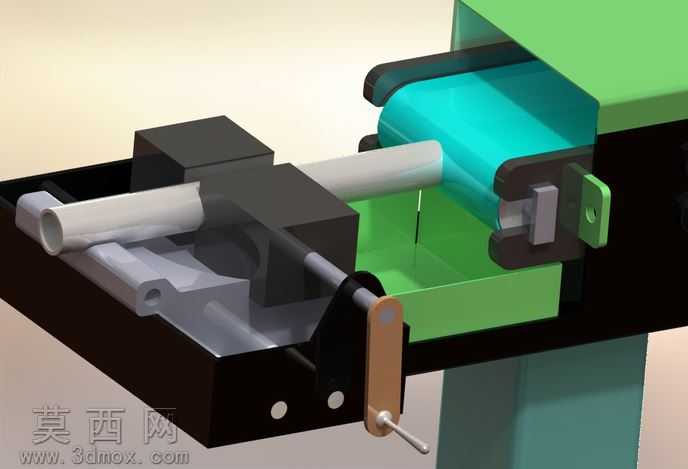

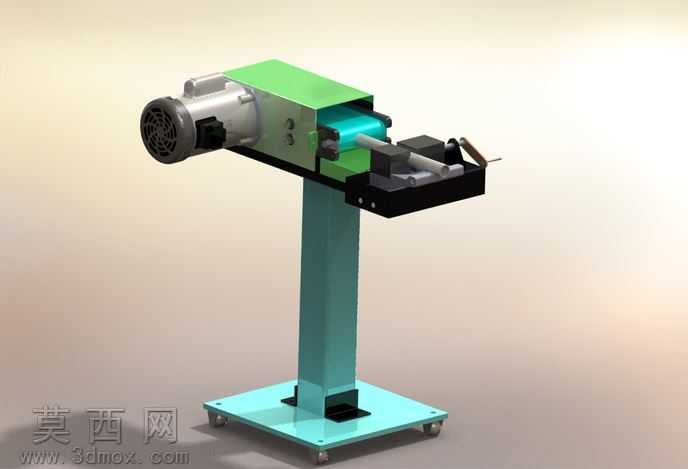

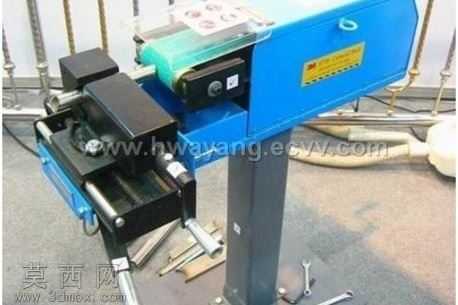

本模型为管材鱼嘴开槽专用加工设备，采用SolidWorks完成全参数化三维建模，整体结构经过装配干涉校验，各运动部件配合关系清晰完整。设备采用立式悬臂布局，底部为方形加厚安装底座，通过地脚螺栓实现整机固定，保证加工过程中的结构稳定性；立柱采用方钢焊接结构，表面做防锈涂装处理，上部承载横向布置的进给滑台与切削动力单元。动力端采用卧式电机直连切削主轴的传动方案，减少传动链损耗，主轴前端安装专用成型铣刀，可一次走刀完成管端鱼嘴形轮廓的切削加工，避免多次装夹带来的形位误差。滑台部分采用直线导轨搭配丝杠进给的结构，可实现切削过程的平稳进给，进给行程可根据待加工管材的直径、坡口深度需求灵活调整，适配不同规格管材的加工需求。工件夹持端采用自定心夹紧机构，可快速完成圆管类工件的装夹定位，夹紧力可调，避免装夹变形，同时保证工件与切削主轴的同轴度精度。建模过程中对各零部件分别赋予对应材质属性：底座、立柱、滑台等结构件赋予Q235钢材材质，表面做蓝绿色烤漆外观处理；电机外壳、防护罩等部件赋予灰黑色工程塑料与铸铁材质；导轨、丝杠等传动部件赋予轴承钢金属质感，经过渲染后各部件材质区分清晰，结构层次分明。设计过程中充分考虑设备的操作便捷性与维护性，切削区域设置可开合的安全防护罩，避免切屑飞溅；电机、传动部件的安装位置预留足够的维护空间，方便日常检修与易损件更换。该设备可实现不同直径管材端部的鱼嘴形坡口加工，开槽后的管端可与对接管件实现紧密贴合，满足管路焊接装配的工艺要求，通过更换不同规格的夹紧块与成型刀具，即可适配多规格管材的加工需求，无需对整机结构做大幅调整，具备较强的工艺适配性。
