BT50ER25数控加工中心刀柄结构设计

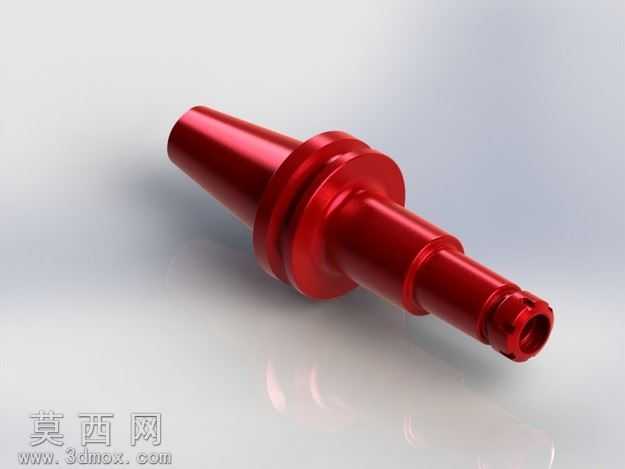

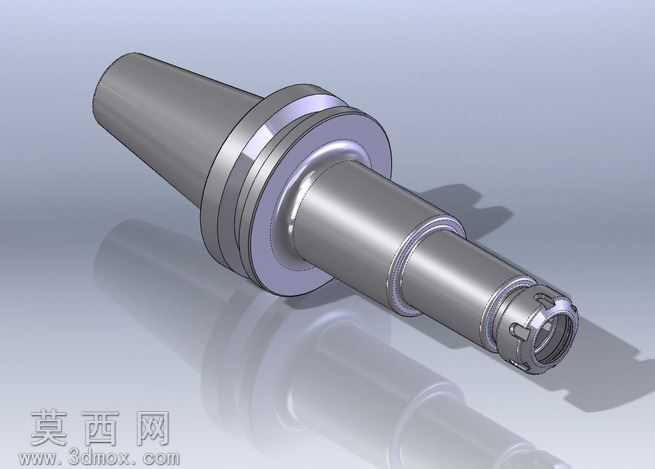

本模型为数控加工中心配套使用的BT50ER25型刀柄，建模过程严格遵循机械加工行业标准尺寸规范，先通过草图绘制完成BT50锥度段的轮廓绘制，采用7:24的标准锥度参数保证与机床主轴的配合精度，通过旋转凸台命令生成锥柄主体结构，后续依次完成法兰定位段、刀柄主体延伸段、ER螺母安装段的特征构建。建模过程中对法兰处的驱动卡槽、刀柄周向的防滑槽、ER夹头安装位的内锥面、锁紧螺母的外螺纹与滚花结构均做了精细化还原，所有配合面的尺寸公差参考实际刀柄的加工精度要求设定，保证各部件装配关系符合实际使用逻辑。材质渲染阶段，整体采用合金结构钢的金属材质，添加了适度的磨砂金属质感与边缘高光效果，还原了数控刀柄经过表面淬火处理后的金属光泽，对锥面、定位端面等关键配合面做了高亮抛光质感处理，区分出不同加工面的工艺特征，背景采用简洁的浅灰色渐变地面，添加柔和的环境光与定向光源，投射出自然的软阴影，突出刀柄的整体轮廓与结构细节。设计思路上，该刀柄作为数控加工中心的核心刀具夹持部件，重点保证锥柄与主轴的连接刚性、ER夹头安装位的同轴度，整体长径比经过合理优化，既满足深腔加工的伸出长度需求，又避免过长导致的刚性不足问题，法兰处的卡槽结构适配机床的自动换刀机械手抓取需求，ER25夹头适配范围覆盖常用直径的铣刀、钻头等数控刀具，锁紧螺母的滚花结构兼顾手动预紧与扳手锁紧的使用需求，整体结构无冗余设计，所有特征均服务于实际加工中的装夹精度、换刀效率与使用刚性，模型可用于数控加工教学演示、机床附件装配仿真、加工工艺方案展示等场景。
