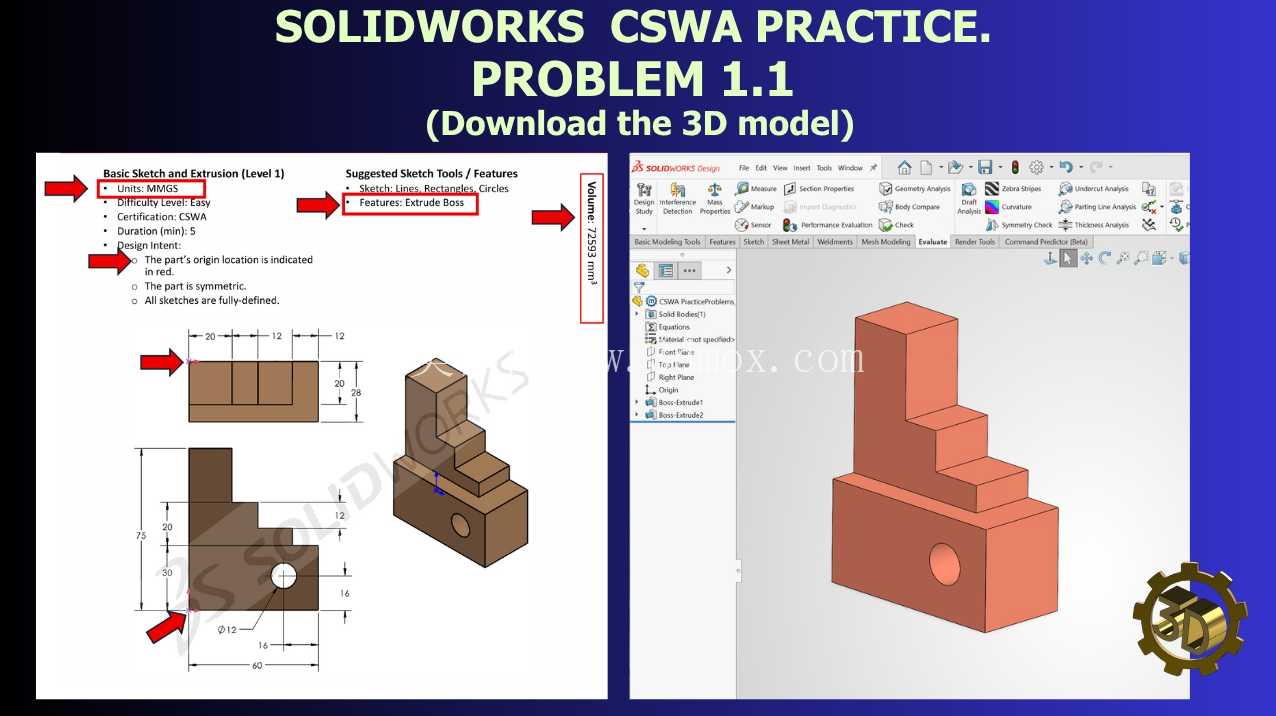

CSWA认证阶梯块带孔练习建模实例

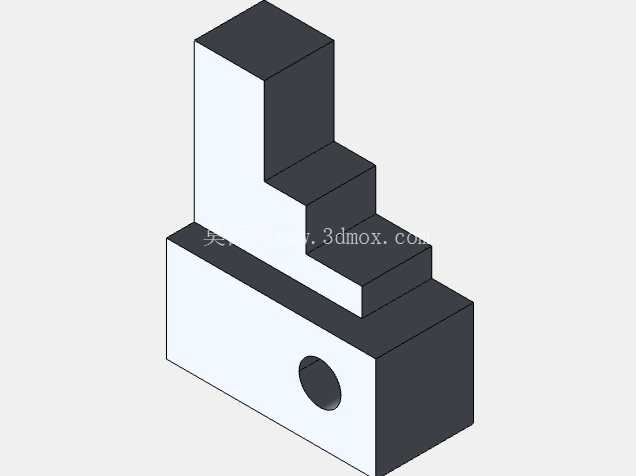

本次建模实例对应的零件，是机械设计入门阶段用于掌握基础特征操作的典型练习件，同时也可作为小型工装定位块的简化原型，在汽车冲压模具的辅助定位、小型夹具的支撑垫块场景中，这类带孔阶梯结构的零件应用十分广泛，常用来完成不同高度面的支撑、侧向定位配合，侧面通孔可穿入锁紧销完成与基座的固定，避免支撑块在冲压振动工况下出现移位。从结构功能来看，零件采用三级阶梯式的凸台结构，每一级台阶的高度差与宽度差都经过尺寸约束，能够适配三种不同高度的待支撑工件，底部最大的矩形凸台作为安装基座，提供足够的接触面积保证放置稳定性，避免上部载荷集中导致的倾覆；侧面开设的径向通孔贯穿底部基座，孔位中心与基座底面保持固定高度，安装时可配合圆柱销完成快速定位，不需要额外加工复杂的锁紧结构，拆装效率较高，适合小批量工装的快速搭建场景。设计思路上遵循从基础草绘到特征叠加的逻辑，首先以底部基座的底面为草绘基准面，绘制带圆角的矩形轮廓，通过拉伸特征生成基座主体，这里的圆角设置是为了避免应力集中，在冲压设备的持续振动工况下，直角棱边容易出现应力开裂，小尺寸圆角能够有效分散边角处的应力，提升零件的使用寿命。之后在基座上表面依次定位每一级阶梯凸台的草绘轮廓，每一级凸台都与下一级凸台的侧边保持共线约束，保证阶梯面的对齐精度，避免出现错位导致支撑面不平的问题；三级凸台全部采用同向拉伸叠加的方式生成，不需要额外的切除操作就能形成阶梯结构，特征树逻辑清晰，后续修改尺寸时只需要调整对应草绘的尺寸参数，就能快速调整各级台阶的高度与宽度，适配不同的支撑需求。侧面通孔的设计采用拉伸切除特征完成，孔的轴线与基座侧面保持垂直，孔位距离基座侧边的尺寸经过约束，保证穿入销钉后锁紧力均匀作用在基座中心，不会出现偏载导致的基座翘起；孔的直径与常用的标准圆柱销尺寸匹配，不需要额外定制紧固件，降低工装的制作成本。从安装边界来看，零件的整体外轮廓尺寸控制在较小的区间内，底部基座的长宽尺寸决定了安装所需的最小平面空间，安装时只需要在基座对应位置预留与通孔同轴的销孔，就能完成快速固定，不需要额外的螺栓锁紧结构，适合在模具内部空间狭小的位置布置；各级阶梯的上表面都保持平面度要求，支撑工件时能够保证面接触，避免线接触导致的工件压伤，同时阶梯的侧边都做了微小的倒角处理，安装工件时能够起到导向作用，快速将工件滑入支撑位置，提升上下料的效率。建模过程中需要重点关注草绘的几何约束，每一级凸台的轮廓都要添加对应的对称、共线、尺寸约束，避免特征生成后出现过定义或者欠定义的问题，尤其是通孔的位置约束，必须保证孔的轴线与基座的两个相邻侧面保持固定的尺寸关系，否则安装时会出现销钉无法对齐的问题。另外在特征生成顺序上，遵循先主体后局部切除的原则，先完成所有阶梯凸台的拉伸，再进行通孔的切除操作，这样可以避免切除特征对后续凸台草绘的参考造成影响，修改模型时特征更新的失败率更低。这类结构虽然简单，但是涵盖了三维建模最核心的草绘约束、基础拉伸、切除特征操作，是掌握结构设计建模逻辑的典型练习对象，同时其结构形式在实际工装设计中也有很高的复用性，只需要调整对应尺寸参数，就能快速适配不同的支撑、定位场景，不需要从零开始重新建模，能够有效提升工装设计的效率。在实际加工层面，这类零件的结构全部由平面与圆柱面组成，不需要复杂的曲面加工，采用普通铣床就能完成全部加工工序，加工成本低，制作周期短，适合作为临时工装或者小批量设备的配套支撑件使用；零件的材质可根据实际载荷选择，普通轻载场景下采用硬质塑料或者铝合金即可，重载冲压场景下可更换为45号钢并做淬火处理，提升表面的耐磨性能，延长零件的使用寿命。
