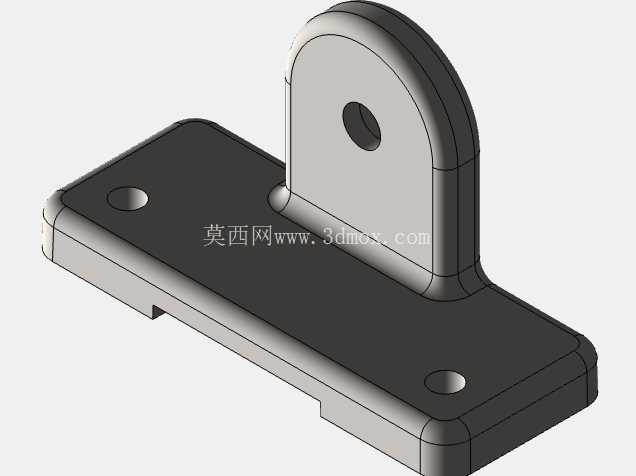

带安装孔拔模结构立式铰接支座

这类带拔模结构的立式铰接支座，在工业装配场景里的应用覆盖范围极广，小到自动化生产线的侧边挡料机构铰接点，大到小型工装夹具的翻转支撑位，都能见到同结构构件的身影。它的核心作用是为需要小角度摆动的杆件、连杆类零件提供稳定的铰接支撑，同时通过底部的安装平面实现与机架、型材框架的刚性固定，避免铰接点在受载时出现偏移或窜动。

从实际使用的功能特性来看，这个构件的设计完全贴合量产加工的工艺要求：三个主要成型面都设置了1°的拔模斜度，这个角度的选择是经过工艺权衡的——角度过小会导致注塑或压铸成型时脱模阻力过大，容易拉伤零件表面；角度过大则会让安装面、铰接配合面的有效接触面积缩水，影响装配后的定位精度。两个贯穿零件的通孔承担了不同的功能，底部安装板上的两个沉孔用于穿设紧固件，实现支座与安装基面的固定，其中一个孔适配ANSI公制M8六角头螺栓，沉孔深度刚好可以容纳螺栓头部，保证安装后螺栓头不突出安装平面，不会对周边运动部件造成干涉；立板上部的通孔是铰接配合孔，用于穿设铰接销轴，连接需要摆动的从动构件，孔的贯穿设计既方便销轴的装配与拆卸，也能在长期使用出现磨损后，直接更换销轴即可恢复配合精度，无需更换整个支座，降低了设备维护成本。

设计思路上，这个构件没有多余的冗余结构，所有几何特征都服务于功能需求：底部安装板做了边角倒圆处理，既避免了锐边在装配过程中划伤操作人员，也能减少应力集中，在承受冲击载荷时降低边角开裂的风险；立板与底板的衔接处做了圆弧过渡，这个过渡圆角的尺寸经过受力校核，能够有效分散铰接点传递下来的载荷，避免直角衔接处出现应力集中导致的断裂问题；立板顶部做了半圆形封头，相比直角顶部结构，既减轻了零件的整体重量，也不会在铰接点摆动时与周边构件发生磕碰。

从安装边界与尺寸适配的角度来看，底部安装板的两个安装孔中心距是固定的，适配常见的40系、50系工业铝型材的安装孔位，也可以直接固定在钢板焊接的机架台面上，安装时只需要保证基面的平面度在0.1mm以内，就能保证支座安装后立板的垂直度满足铰接配合要求。立板上的铰接孔中心到底部安装面的高度是固定值，选型时只需要核对这个高度尺寸与摆动杆件的运动轨迹是否匹配，就能避免运动过程中出现杆件与安装基面磕碰的问题。整个零件的壁厚设计均匀，没有出现壁厚突变的区域，不管是采用注塑、压铸还是铣削加工，都能保证加工过程中不会因为冷却不均或切削应力导致零件变形，成品的尺寸一致性能够得到保障。

在实际设备维护场景中，这类支座属于易更换的标准连接件，当铰接孔出现磨损超差时，不需要对整个设备结构进行拆解，只需要拆除铰接销轴和底部的固定螺栓，就能快速更换新的支座，大幅缩短设备的停机维护时间。同时1°的拔模设计也让零件在批量生产时的良品率更高，不需要额外做后期的修型处理，能够有效控制生产制造成本，适合在各类需要铰接支撑的通用工业设备中批量使用。
