两用开口梅花扳手结构设计

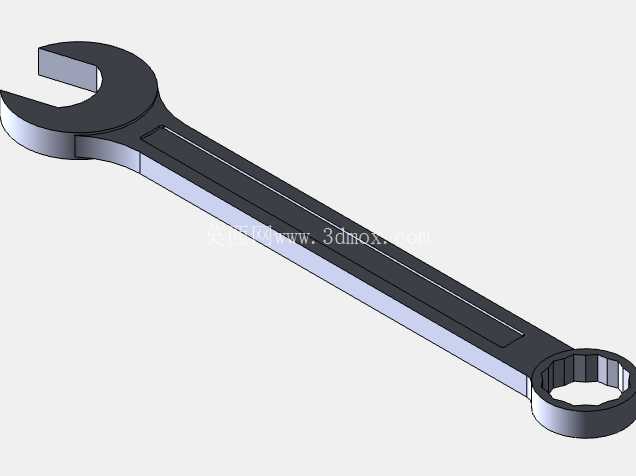

这款两用扳手整合了开口端与梅花端两种紧固结构，在设备维保、装配流水线、户外抢修等场景中都能适配不同的操作需求，无需频繁更换工具就能完成多规格紧固件的拆装作业。开口端采用15度偏移开口设计，作业时可以在紧固件轴向空间受限的场景下，通过小角度反复扳动实现快速旋拧，尤其适合管路排布密集、操作空间狭窄的工位，比如汽车底盘螺栓紧固、设备内部管线旁的螺母拆装，开口端的豁口结构可以直接从侧面卡入紧固件，不需要从螺栓端部套入，大幅提升了受限空间下的操作效率。梅花端采用十二角内孔结构，相比六角结构能提供更多的啮合点位，每次扳动仅需30度转角即可完成换位，在转角空间极小的工况下也能连续作业，同时十二角结构与紧固件的接触面积更大，受力分布更均匀，能有效避免紧固件棱角被啃蚀损坏，适合大扭矩拧紧或者锈蚀紧固件的拆卸作业，不会因为局部应力过大造成螺栓边角崩裂。

整体杆身采用长直型等强度设计，从头部到柄尾的截面厚度逐步过渡，既保证了头部受力区域的结构强度，又控制了整体重量，长时间握持作业不会产生过度的肌肉疲劳。杆身表面的凹槽结构不仅能提升握持时的防滑性能，还能在不显著增加整体重量的前提下提升杆身的抗扭刚度，承受大扭矩扳动时不会出现明显的扭转变形，保证扭矩传递的精准性。设计过程中需要重点控制两个工作端的同轴度误差，避免两端开口的对称度偏差导致啮合时出现偏载，同时要对头部与杆身的过渡区域做圆角应力释放处理，这个区域是扭矩传递过程中应力集中最明显的位置，合理的圆角半径可以大幅降低长期使用后的断裂风险，避免工具失效造成安全隐患。

从安装适配边界来看，开口端的开口尺寸严格对应标准紧固件的对边宽度公差，卡入紧固件后侧向间隙控制在合理范围，既不会因为间隙过大造成打滑，也不会因为间隙过小导致卡滞无法快速套入；梅花端的内孔尺寸同样遵循通用紧固件公差标准，十二角的每个啮合面都做了微小的倒角处理，即使紧固件存在轻微的磕碰变形，也能顺利套入完成啮合。手柄尾部的圆弧收边设计，避免了尖锐边角在施力过程中硌伤手掌，同时尾部的尺寸适配普通成年人的手掌握持宽度，施加径向推力时受力更均匀。在实际产线应用中，这类两用扳手常作为工位标配工具放置在装配工位旁的工具挂板上，覆盖工位内最常用的紧固件规格，减少工具取用的往返时间；在户外设备抢修场景中，一把两用扳手可以替代单开口扳手和单梅花扳手两种工具，减少随身工具的携带重量，提升应急抢修的响应速度。设计时还要考虑不同工况下的受力特性，针对需要大扭矩的作业场景，杆身的截面宽度会适当加大，提升抗扭截面系数，而针对精密装配场景，会适当缩小杆身尺寸，提升操作的灵活性，同时严格控制两端工作头的形位公差，保证紧固过程中扭矩能垂直作用在紧固件端面上，避免出现斜向受力导致的螺栓滑牙或者工具滑脱。
