带定位孔方形沉槽安装基板结构设计

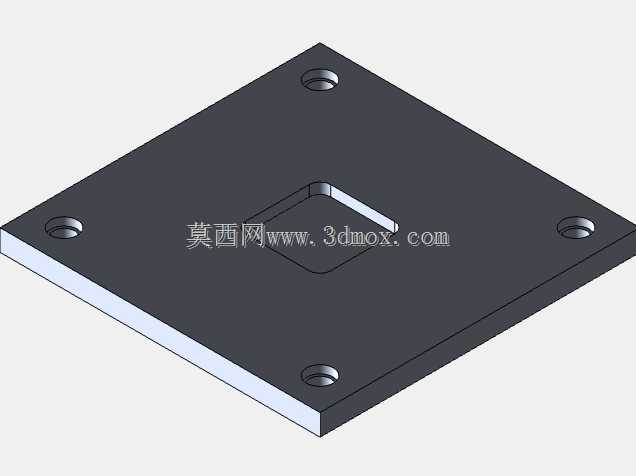

　　在工业设备的结构搭建环节，这类带定位孔与中心沉槽的方形安装基板，是很多小型功能模组、传感单元、微型执行机构的核心承载部件，常见于电子检测工装、小型电源模块固定、精密仪器内部组件安装等场景，承担着定位、承载、隔振以及基准面提供的多重作用。从实际使用的角度看，这类基板的设计首先要匹配被安装件的安装边界，中心的方形沉槽并非随意设计，它一方面是为了容纳被安装件底部的凸起结构，避免安装时出现干涉，另一方面沉槽的侧壁可以起到周向定位的作用，减少安装时的对位调整时间，在批量装配的场景下能有效提升装配效率，同时也能避免设备运行过程中被固定件出现横向窜动。

　　四个角位置的沉头安装孔，是这类基板的标准安装接口，孔位的位置度公差需要严格控制，通常要控制在0.05mm以内，才能保证基板安装到设备主框架上时不会出现错位，沉头的深度需要匹配对应规格的内六角螺丝头部尺寸，保证螺丝安装后头部不高出基板平面，避免对上方安装的部件造成干涉。从建模思路来看，这类零件的建模逻辑非常贴合基础特征建模的训练逻辑，首先绘制方形基板的外轮廓草图，通过拉伸凸台命令生成基础的板体，这一步需要注意板厚的选择，通常根据承载的部件重量来确定，承载较轻的电子类部件时板厚可以选择3-5mm，承载稍重的机械组件时板厚需要增加到8-10mm，同时要考虑基板自身的刚性，避免安装后出现翘曲变形影响安装精度。

　　之后绘制四个角的安装孔草图，通过拉伸切除生成通孔，再绘制沉头部分的草图切除出沉头结构，这一步需要注意沉头孔的同轴度，避免螺丝安装时出现偏斜。中心的沉槽结构需要先确定槽的位置尺寸，以基板的中心为基准绘制方形轮廓，拉伸切除的深度需要根据被容纳部件的凸起高度来确定，通常预留0.1-0.2mm的间隙，避免装配时出现顶死的情况，槽的边角处可以根据加工工艺选择是否添加圆角，如果是采用铣削加工的金属基板，边角处添加R0.5的圆角可以减少应力集中，同时也能降低加工时的刀具损耗，如果是采用板材切割后二次加工的非金属基板，直角结构也可以满足使用需求。

　　在实际的选型应用中，这类基板的外形尺寸没有统一标准，完全根据安装空间的边界来确定，设计时需要先确认设备内部预留的安装空间大小，确定基板的长宽尺寸，同时要预留出安装工具的操作空间，比如四个角的安装孔距离基板边缘的距离，要保证内六角扳手有足够的操作空间，通常这个距离不小于螺丝公称直径的1.5倍。基板的平面度也是非常关键的参数，作为安装基准面，其平面度公差通常要控制在0.02mm以内，才能保证上方安装的部件基准准确，不会出现安装倾斜的问题，如果是用于精密检测场景的基板，还需要对安装面进行磨削加工，进一步提升表面平整度。这类零件的建模过程虽然只用到基础的拉伸凸台与拉伸切除命令，但非常考验设计者对加工工艺、装配需求的理解，很多新手在设计这类零件时，往往只关注外形尺寸是否匹配，忽略了沉头深度、孔位边距、槽体间隙这些细节，最终会导致零件加工完成后无法正常装配，或者装配后出现干涉、固定不牢的问题。在实际的设备维护中，这类基板属于通用性较强的结构件，只要孔位尺寸与槽体尺寸匹配，就可以实现不同设备之间的通用替换，因此在设计时尽量采用标准的螺丝规格，也能提升零件的通用属性，降低备件的储备成本。
