框式带侧凸耳法兰连接结构设计

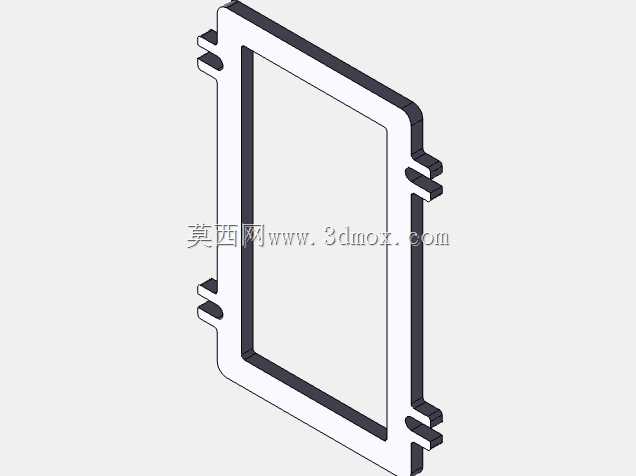

这类框式带侧凸耳的法兰结构，常应用在仪器仪表阀组的集成安装场景中，区别于常规圆形法兰的同轴管路对接，它主要适配方形截面的流体通道、嵌入式阀块模块的侧装对接需求，在仪表风管路、小型液压阀组集成、实验室气路控制模块的安装场景中十分常见。实际使用时，这类法兰不需要像圆形法兰那样周向均匀布置螺栓孔，仅依靠侧边伸出的凸耳结构完成锁紧固定，安装时不需要在对接面周围预留整圈的螺栓操作空间，对于安装空间局促、阀组密集排布的仪表柜内部集成场景，能大幅压缩安装所需的预留空间，提升阀组排布的紧凑度。

从功能特性来看，该法兰的主体为矩形框式结构，中间的镂空区域完全匹配对接端的方形流道轮廓，安装后不会出现流道截面突变的问题，能降低流体经过连接部位的局部阻力，减少压力损失，对于小流量、高精度的仪表控制回路来说，这点尤为重要——常规圆形法兰对接方形流道时，往往需要额外做过渡转接，不仅增加了泄漏点，还会引入额外的流阻影响仪表测量精度。侧边的凸耳采用对称布置，上下各两组凸耳结构，每组凸耳上预留螺栓过孔，锁紧时螺栓的压紧力可以均匀作用在矩形密封面的四个受力区域，避免出现单侧压紧力不足导致的密封失效问题，相比仅在两个侧边布置螺栓的矩形法兰，这种上下对称的凸耳布局能让密封面的压力分布更均匀，适配橡胶平垫、聚四氟乙烯垫片等多种常用密封垫片，在0-1.6MPa的常规仪表流体压力工况下，密封可靠性完全满足使用要求。

设计这类法兰结构时，首先要确认对接端的安装边界：中间镂空的内框尺寸需要和对接阀块的方形接口保持0.1-0.2mm的间隙配合，既不能间隙过大导致密封垫片压合时出现内陷，也不能间隙过小导致装配时出现卡滞，无法顺利贴合密封面。法兰主体的厚度需要根据额定工作压力计算，常规1.6MPa工况下，采用铝合金材质时厚度不小于8mm，采用304不锈钢材质时厚度不小于6mm，避免螺栓锁紧时法兰主体出现翘曲变形，导致密封面贴合不严。侧边凸耳的伸出长度需要结合螺栓规格确定，比如采用M6螺栓锁紧时，凸耳从法兰主体侧边伸出的长度不小于12mm，保证螺栓孔中心到法兰侧边的距离满足螺栓安装的边距要求，避免锁紧时凸耳根部出现应力开裂；凸耳的厚度和法兰主体保持一致，不需要额外加厚，因为凸耳仅承受螺栓的锁紧拉力，对称布局下四个凸耳分担锁紧力，单凸耳承受的载荷远低于材料的屈服强度。

实际建模过程中，需要注意凸耳根部的圆角处理，所有凸耳和法兰主体连接的位置都要做R2以上的圆角过渡，避免机加工后出现应力集中，在长期受振动的工况下出现根部裂纹。法兰的密封面需要做平面度要求，整体平面度公差控制在0.05mm以内，表面粗糙度达到Ra3.2即可，不需要过高的加工精度，就能保证密封垫片的有效压合。安装边界方面，这类法兰的外接轮廓尺寸需要比内框尺寸单边大出15-20mm，除了预留凸耳的安装位置，还要给密封垫片的放置留出定位余量，避免垫片安装时偏移出密封面。螺栓孔的位置公差控制在±0.1mm以内，保证和对接阀块的螺纹孔可以顺利对位，不需要强行掰动法兰对位，减少装配时的附加应力。

在实际的阀组集成应用中，这类法兰还可以和快装结构结合，在凸耳位置加装快装卡扣，不需要工具就能完成拆装，适合需要频繁拆卸维护的仪表标定场景。和常规圆形法兰相比，这种结构的零件加工成本更低，矩形结构可以直接从板材上线切割加工成型，不需要车削加工外圆和止口，小批量生产时的加工周期更短，成本也更低。需要注意的是，这类法兰仅适用于低压工况，如果工作压力超过2.5MPa，还是需要采用圆形法兰的周向螺栓布局，保证足够的压紧力和结构强度；但在仪器仪表、小型气动控制回路这类低压、紧凑安装的场景下，这种框式带侧凸耳的法兰结构，无论是安装便捷性还是空间利用率，都比常规圆形法兰更有优势。
