壁挂式铰链门钣金电气防护外壳结构

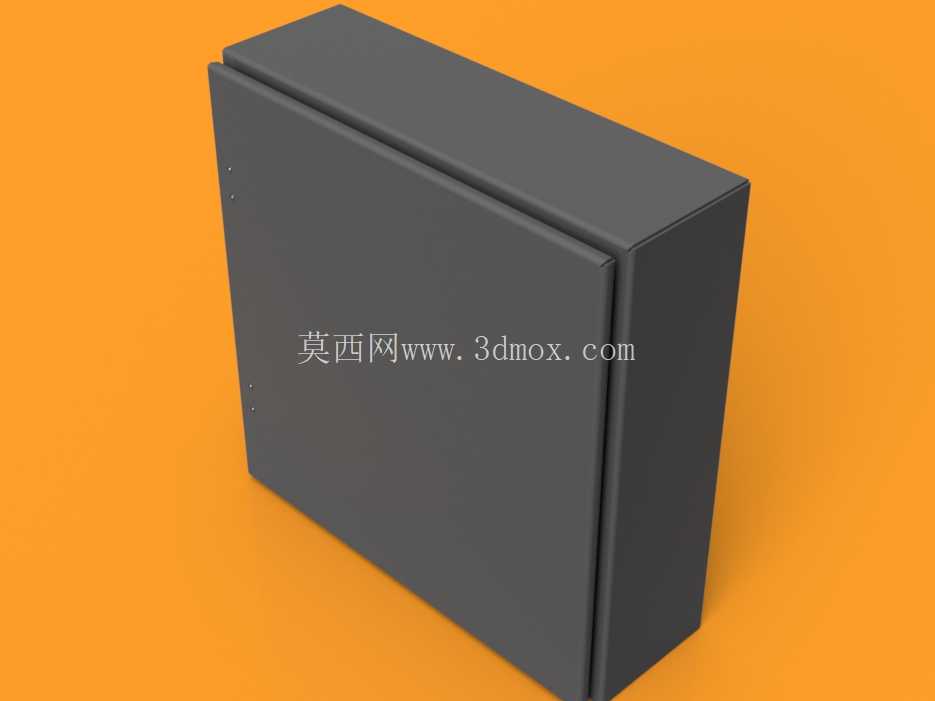

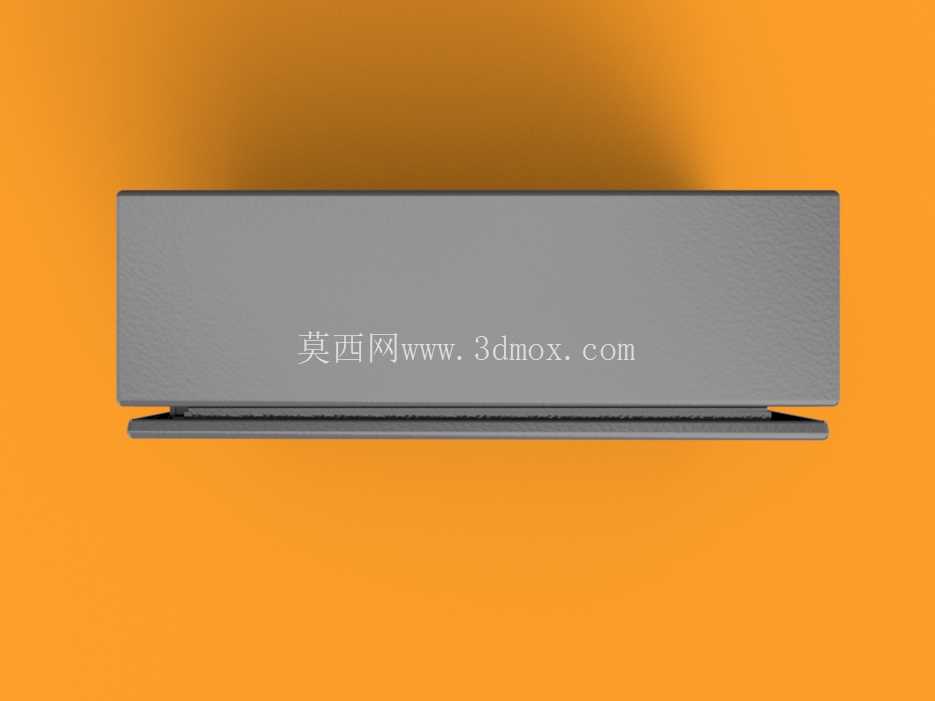

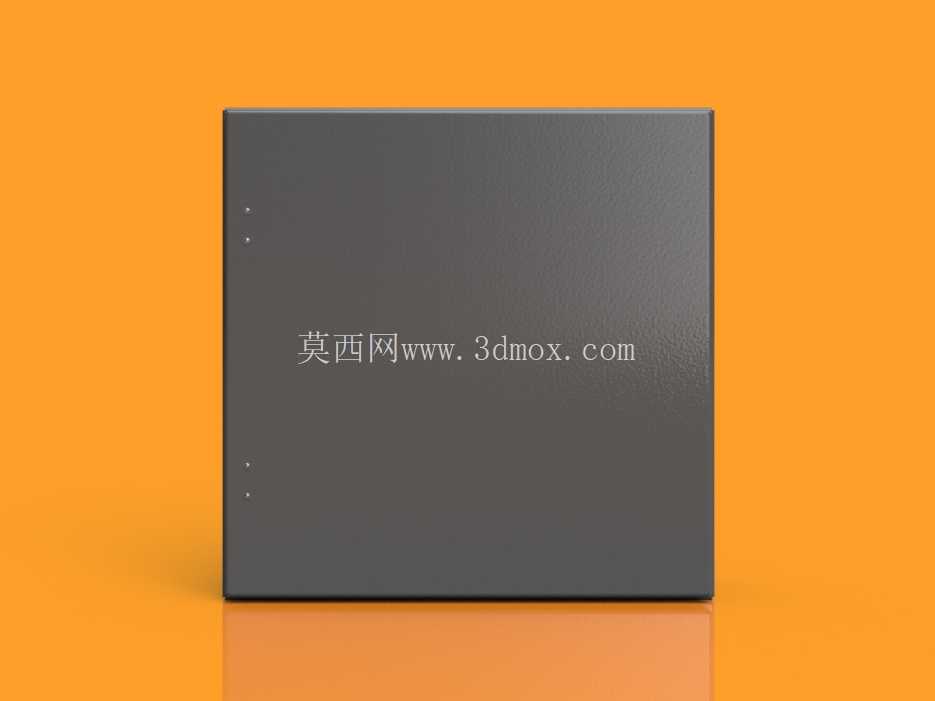

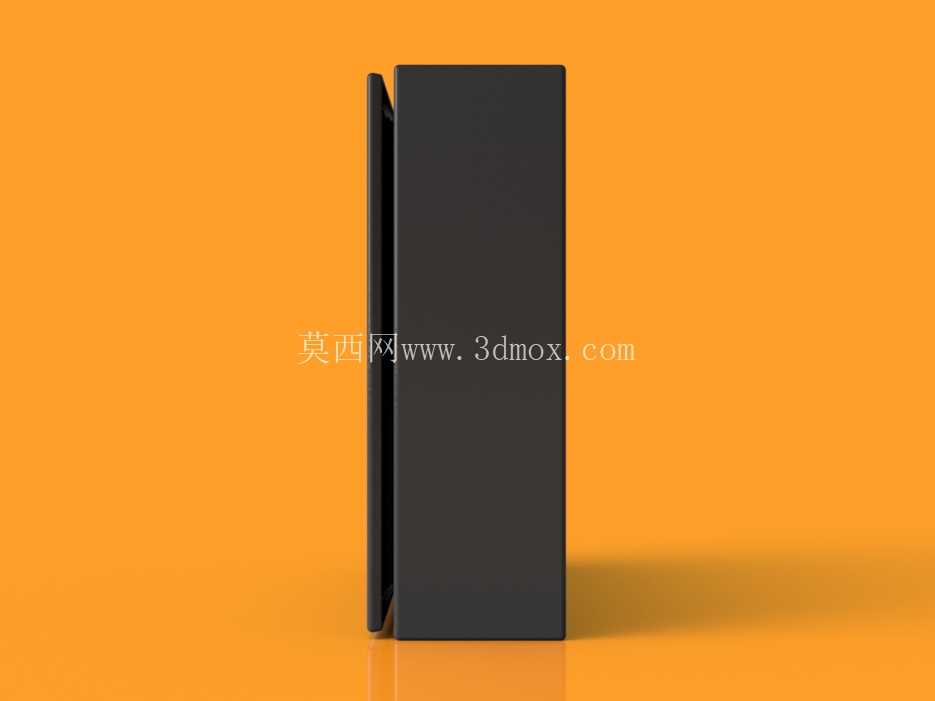

这款壁挂式钣金电气外壳，核心定位是小体量工业电气元件的壁挂式承载防护结构，日常多应用在车间墙面配电点位、小型设备旁侧控制单元挂载、公共区域弱电模块防护这类场景，相比落地式柜体，它不占用地面操作空间，贴合墙面安装的形式也能避开地面水渍、杂物磕碰的风险，适合空间局促的安装点位使用。整体外形尺寸控制在500x500x150毫米，厚度方向仅150毫米的设计，安装后突出墙面的距离很短，不会对通道通行、设备操作造成干涉，安装边界上需要提前在墙面预留对应四个挂装孔位，孔位布局贴合壳体背部的加强筋位置，避免长期挂载出现壳体变形。

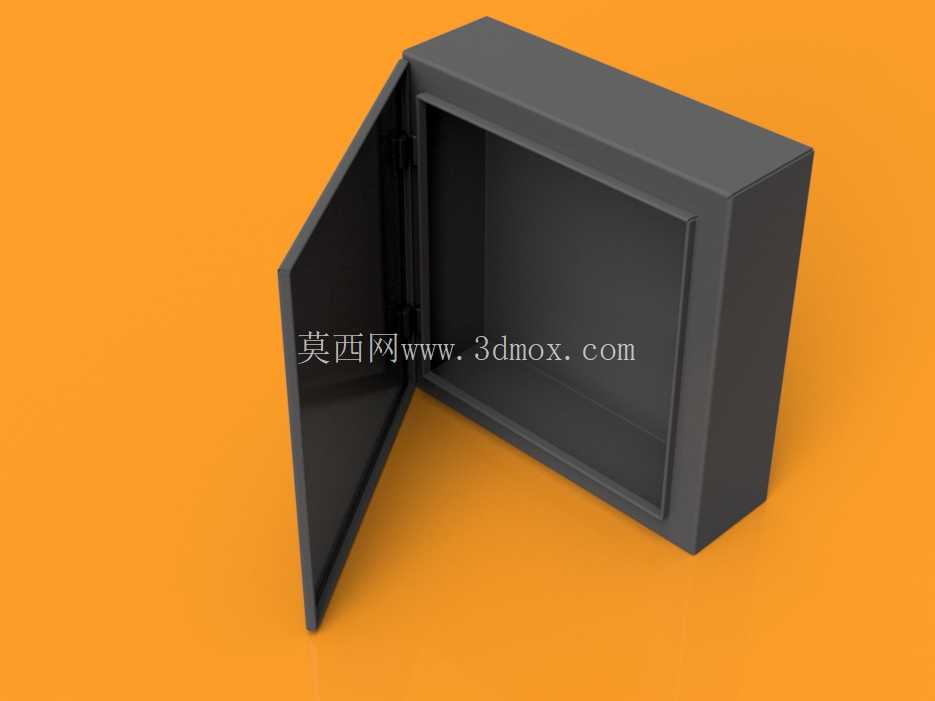

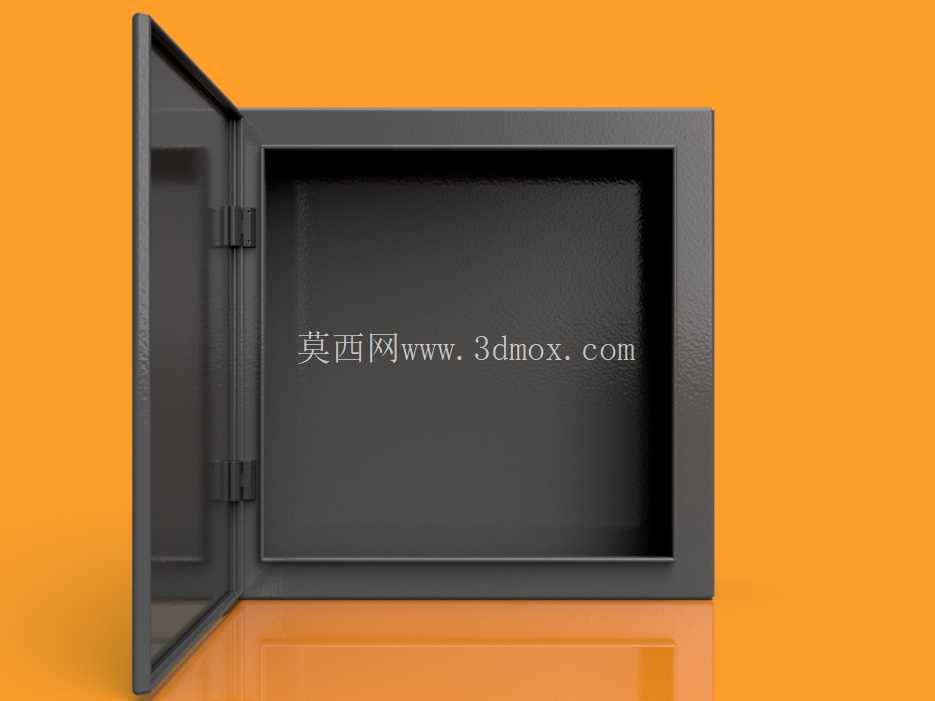

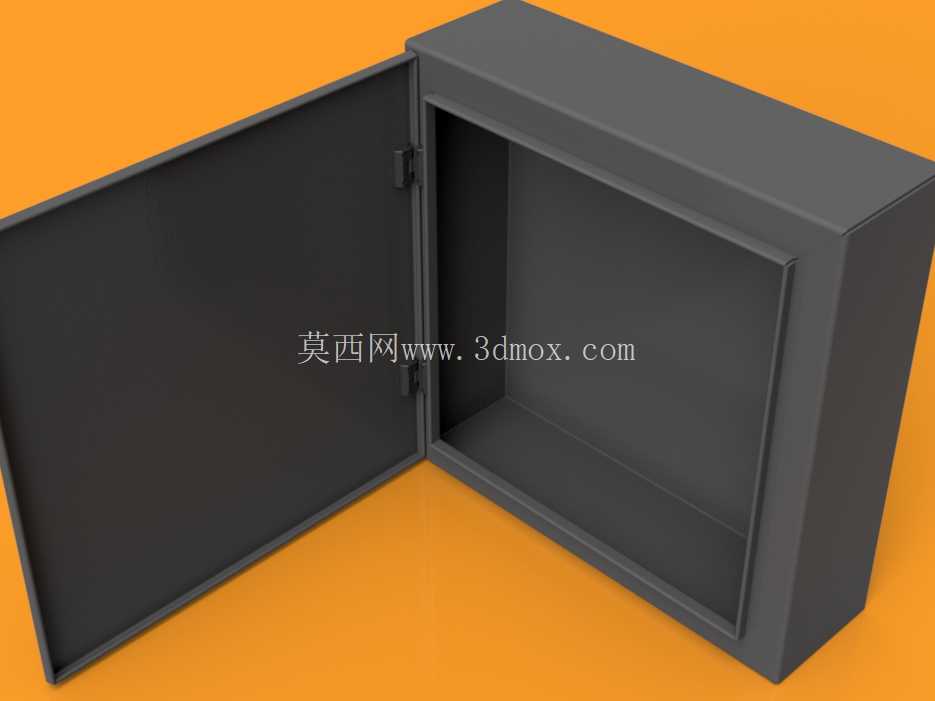

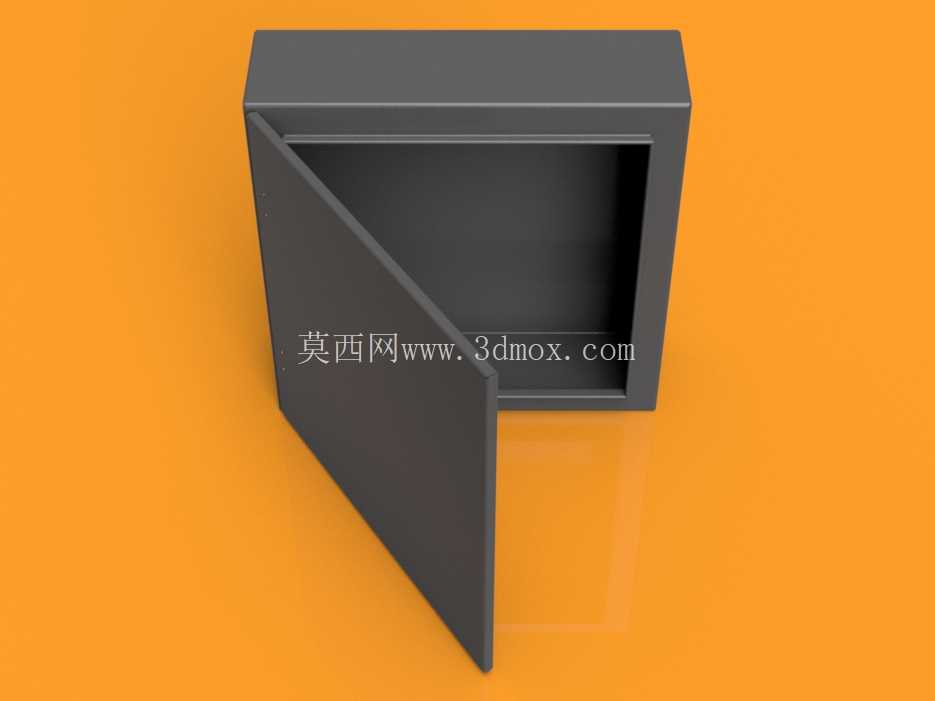

从功能特性来看，壳体采用2.5毫米厚度的钢板加工，这个厚度的板材兼顾了结构刚性和钣金折弯的工艺性，不会因为板材过薄导致焊接、折弯后出现形变，也不会因为板材过厚增加不必要的自重，给墙面挂载带来额外负载。前门采用铰链式开合结构，门缝间隙控制在0.1毫米，这个间隙值既可以保证门体开合顺畅不会出现卡滞，也能避免大缝隙导致灰尘、溅水进入壳体内部，满足常规工业场景的防护要求。门体和箱体配合的位置做了内法兰结构，相当于在箱体开口处增加了一圈折弯加强边，一方面提升了箱体开口处的结构强度，避免长期使用出现开口变形导致门体闭合不严，另一方面内法兰结构可以预留出安装底座的固定位置，内部的电气元件、接线端子都可以直接固定在法兰边配套的安装底板上，不需要额外在箱体侧壁打孔固定，减少了壳体的开孔数量，也提升了整体防护性能。

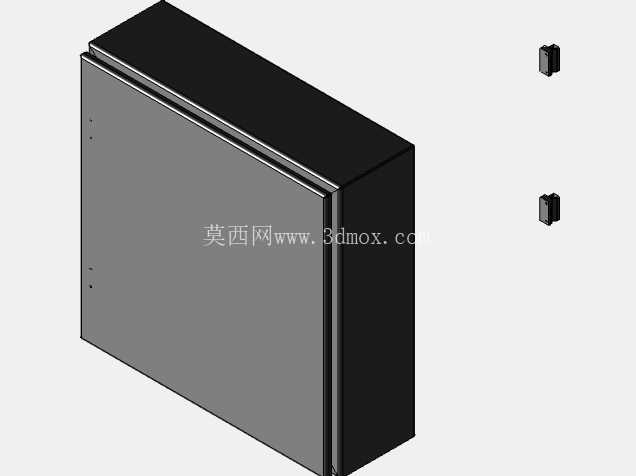

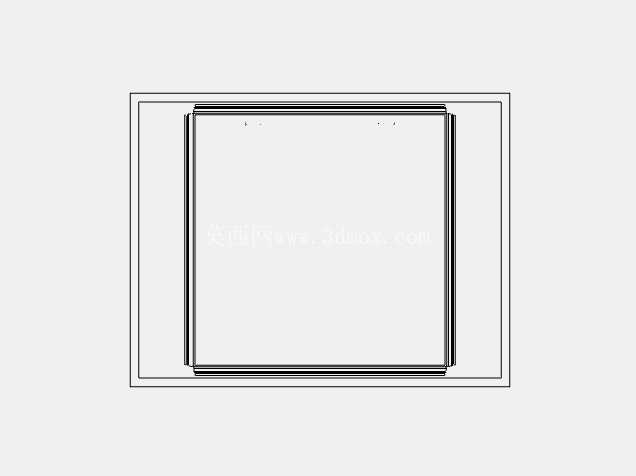

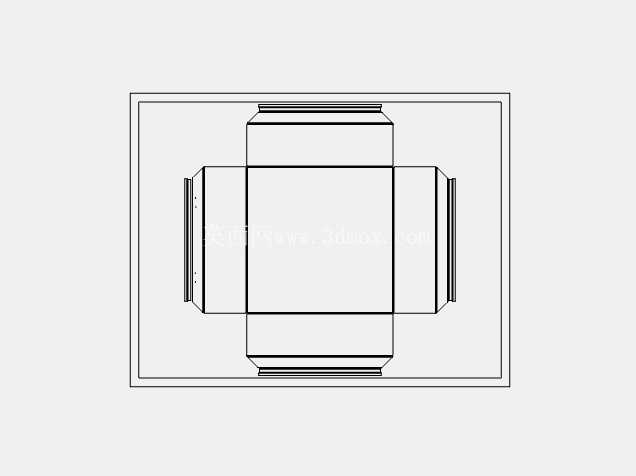

设计思路上完全围绕钣金加工和CAD装配的实际落地需求展开，采用参数化设计逻辑，所有折弯半径、K系数都按照常规钢板钣金加工的标准值设定，K系数取0.44，匹配行业内通用的折弯加工参数，不需要设计人员二次调整参数就可以直接导出加工图纸用于生产。整个结构拆分后都是规则的钣金折弯件，没有复杂的曲面冲压结构，普通的数控折弯机、激光切割机就可以完成加工，不需要开专用的冲压模具，小批量生产也能控制加工成本。门体的铰链安装位做了对位缺口，装配时可以快速定位铰链位置，减少装配时的调整时间，提升组装效率。

实际使用中，这类壳体可以容纳小型断路器、接线端子排、小型控制模块这类电气元件，内部预留的走线空间足够布置常规的二次回路接线，门体闭合后可以完全遮挡内部元件，既可以避免无关人员误触内部带电部件，也能阻挡车间内的粉尘、加工飞溅的碎屑落到元件上，降低电气故障的概率。壁挂安装的形式也方便运维人员操作，站在地面就可以打开门体进行接线、检修操作，不需要登高或者挪动柜体。结构设计上充分考虑了钣金加工的工艺合理性，所有折弯边都预留了足够的工艺余量，不会出现折弯干涉的问题，焊接位置都设计在壳体内部的拼接处，外部看不到明显的焊疤，后续表面做喷塑处理后外观平整，适合在各类工业、民用的配电场景下使用。
