变压器绕线用加宽心轴膨胀机构

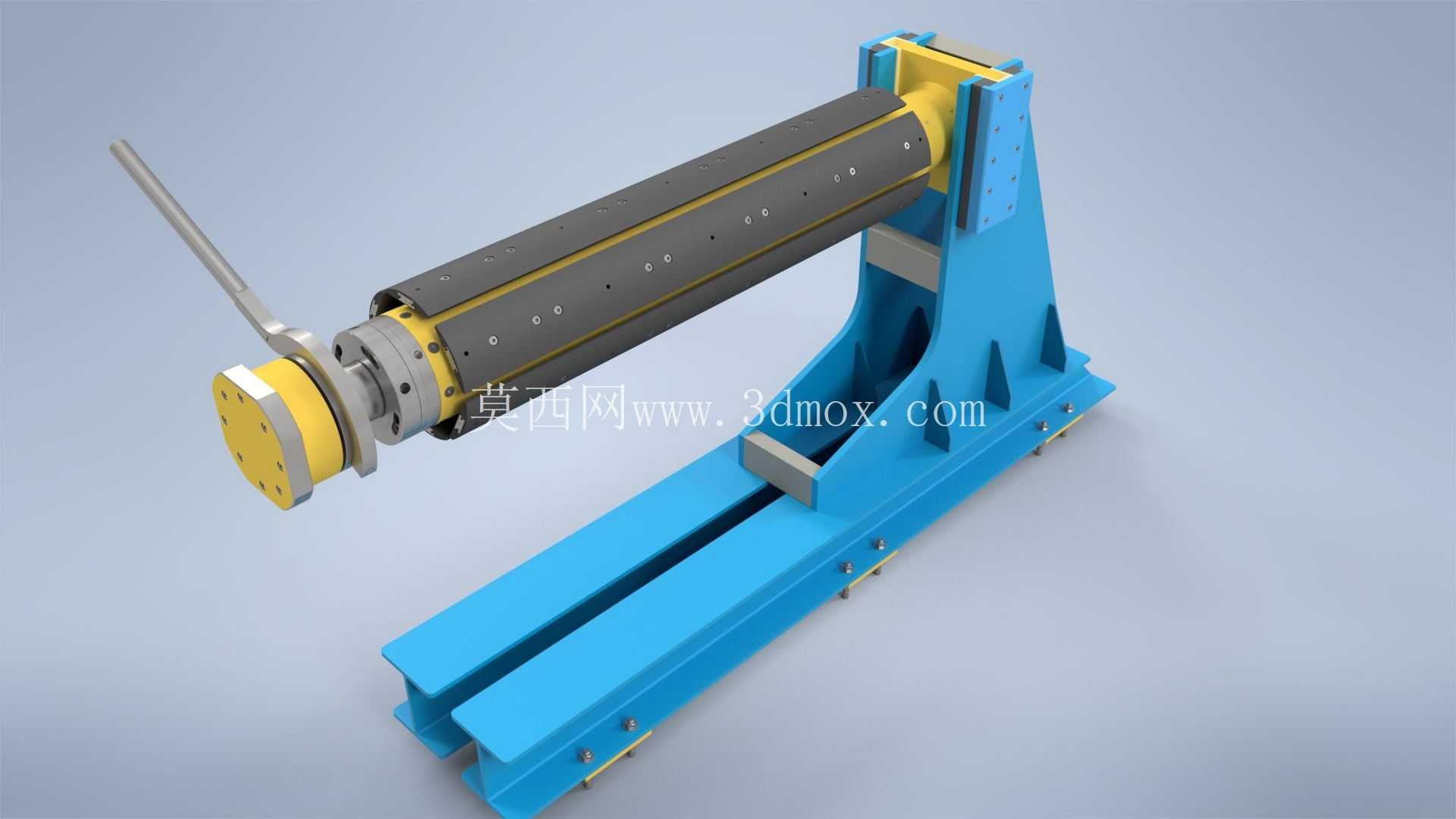

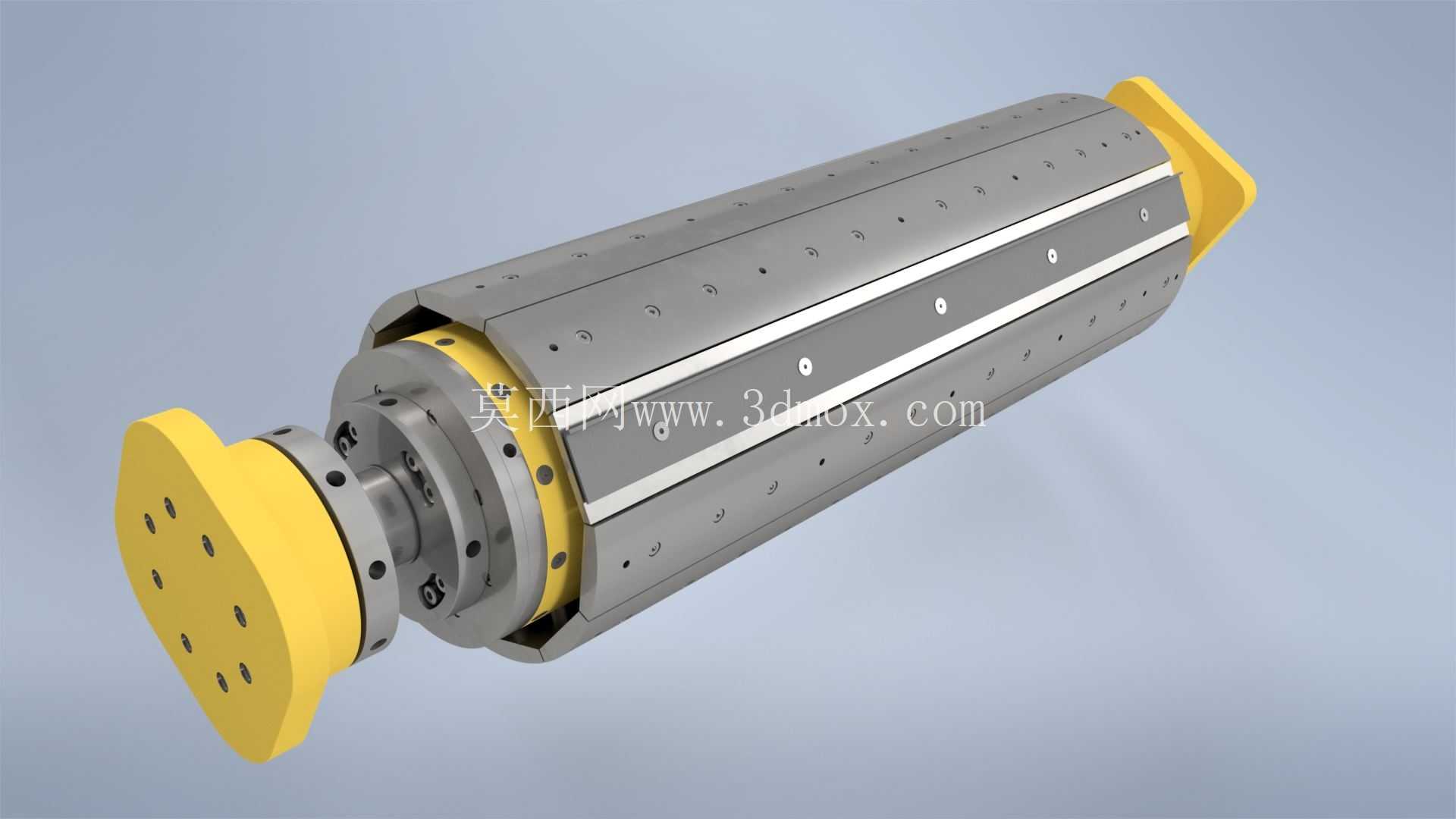

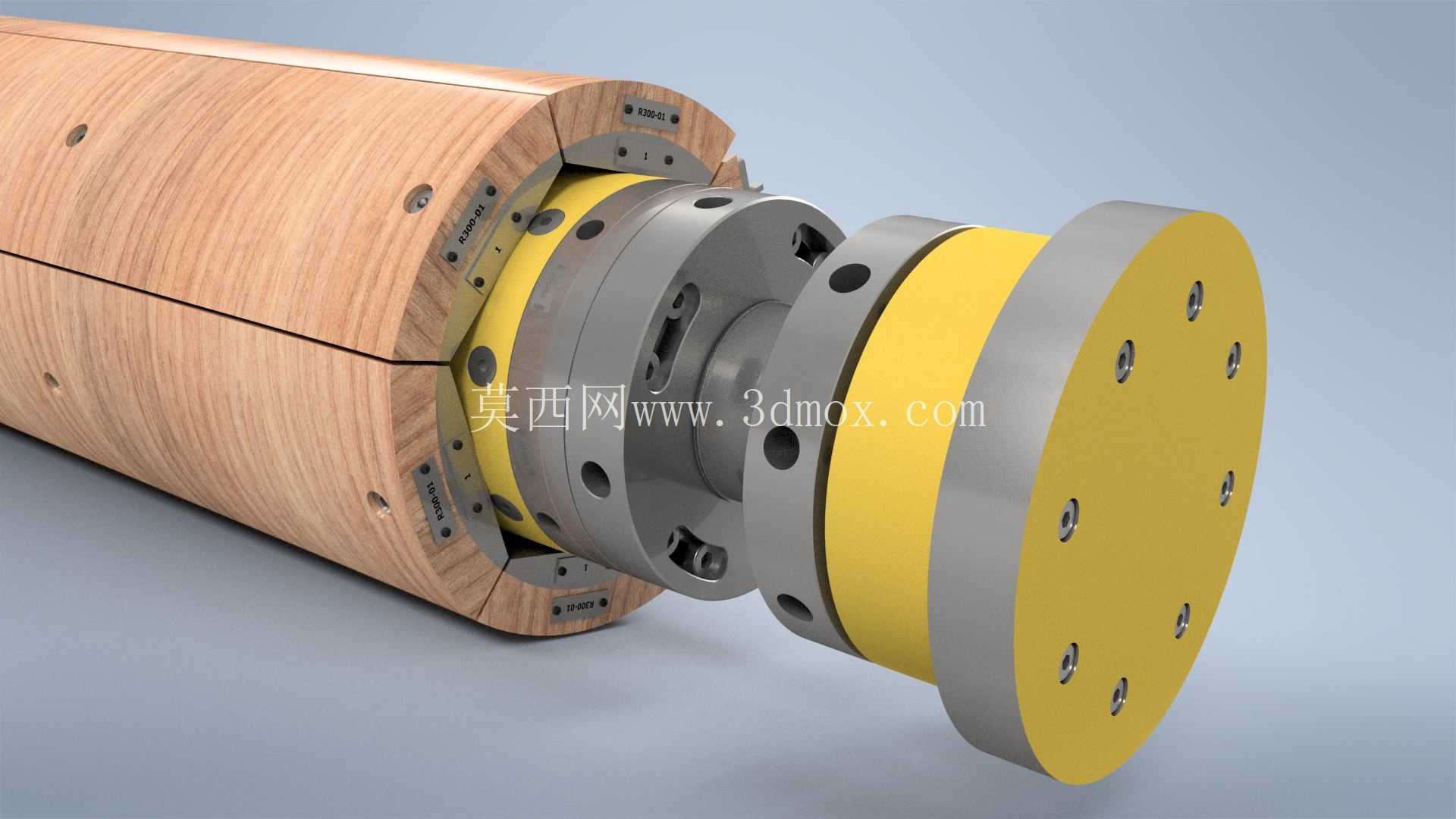

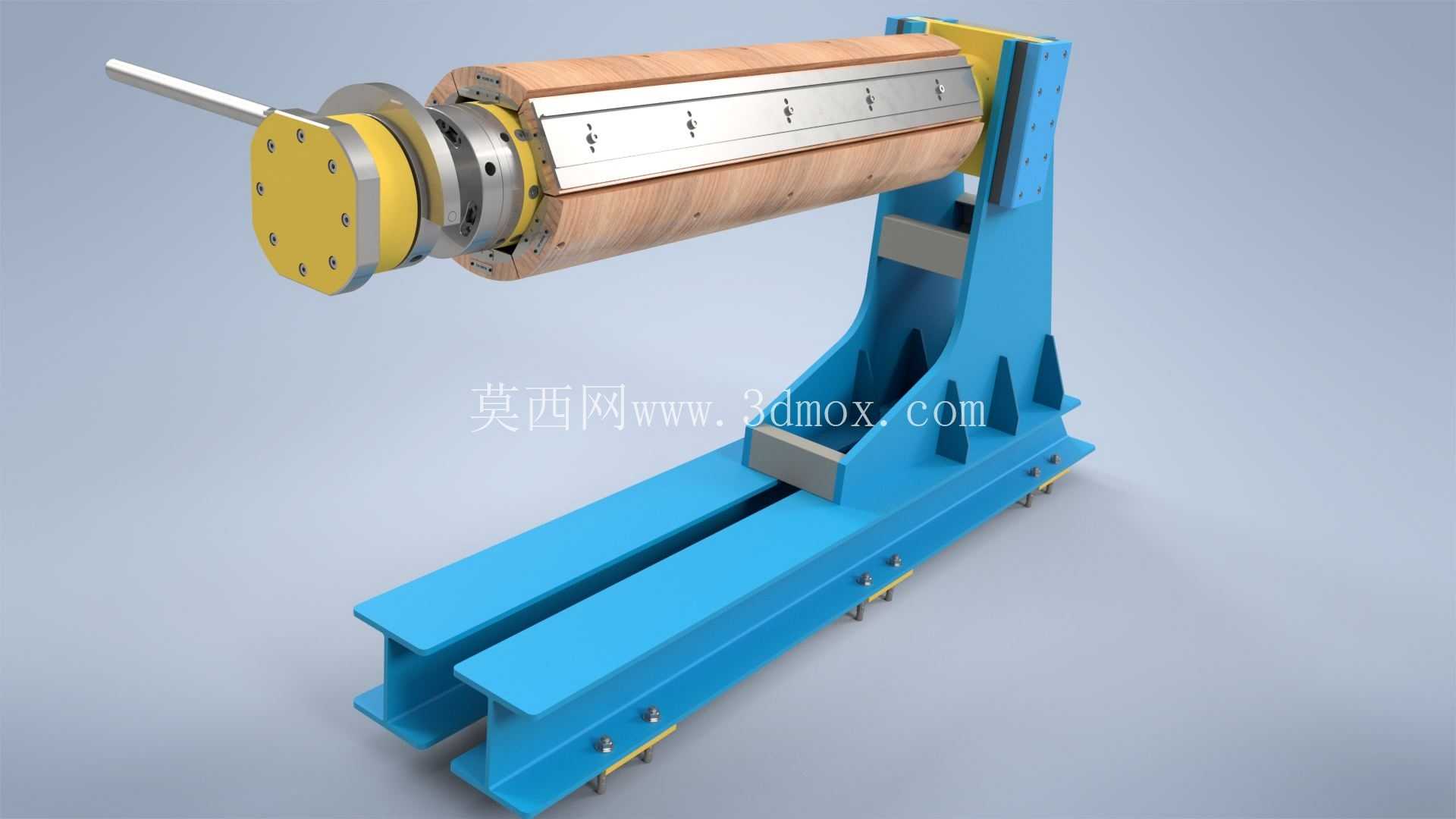

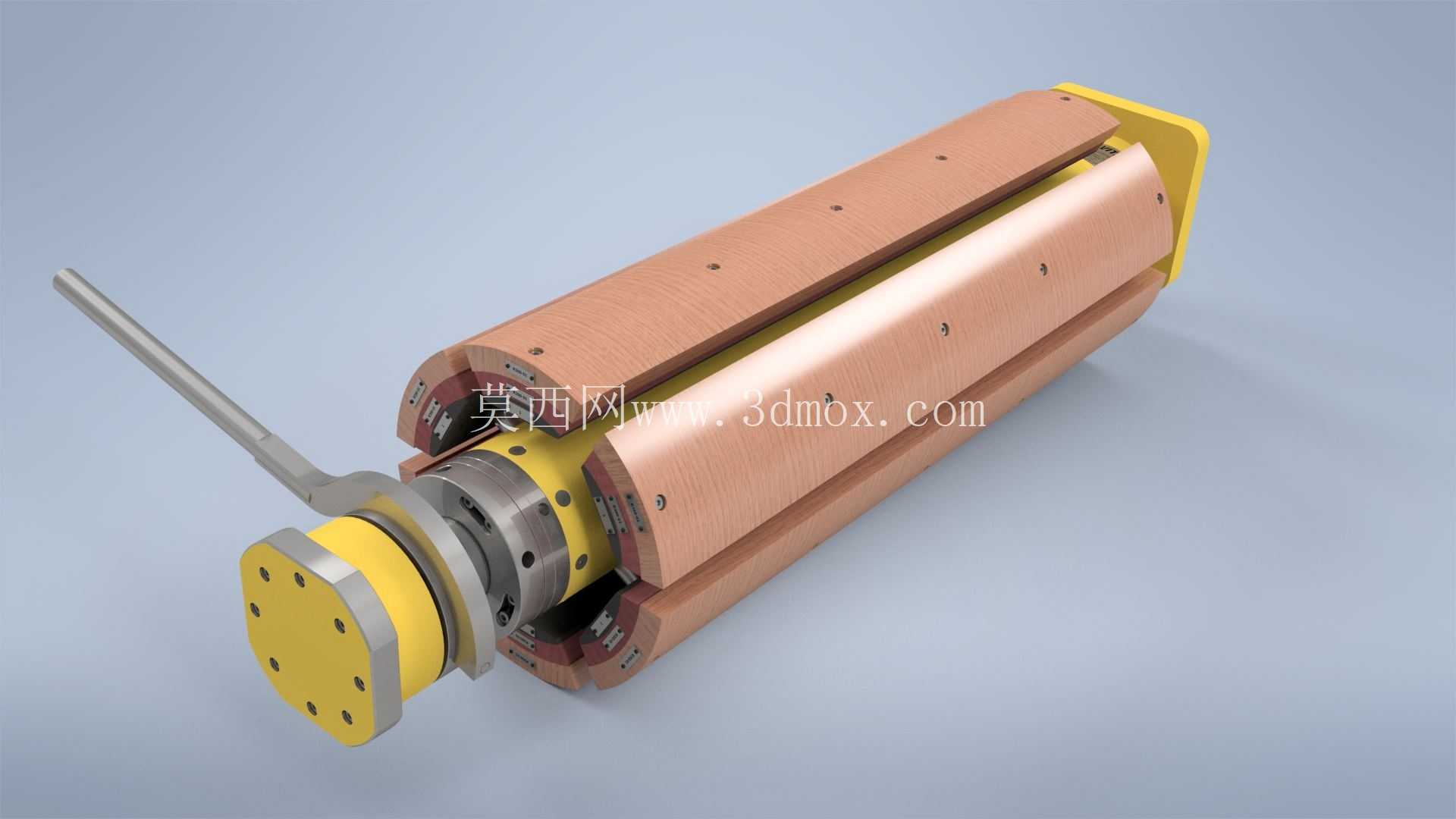

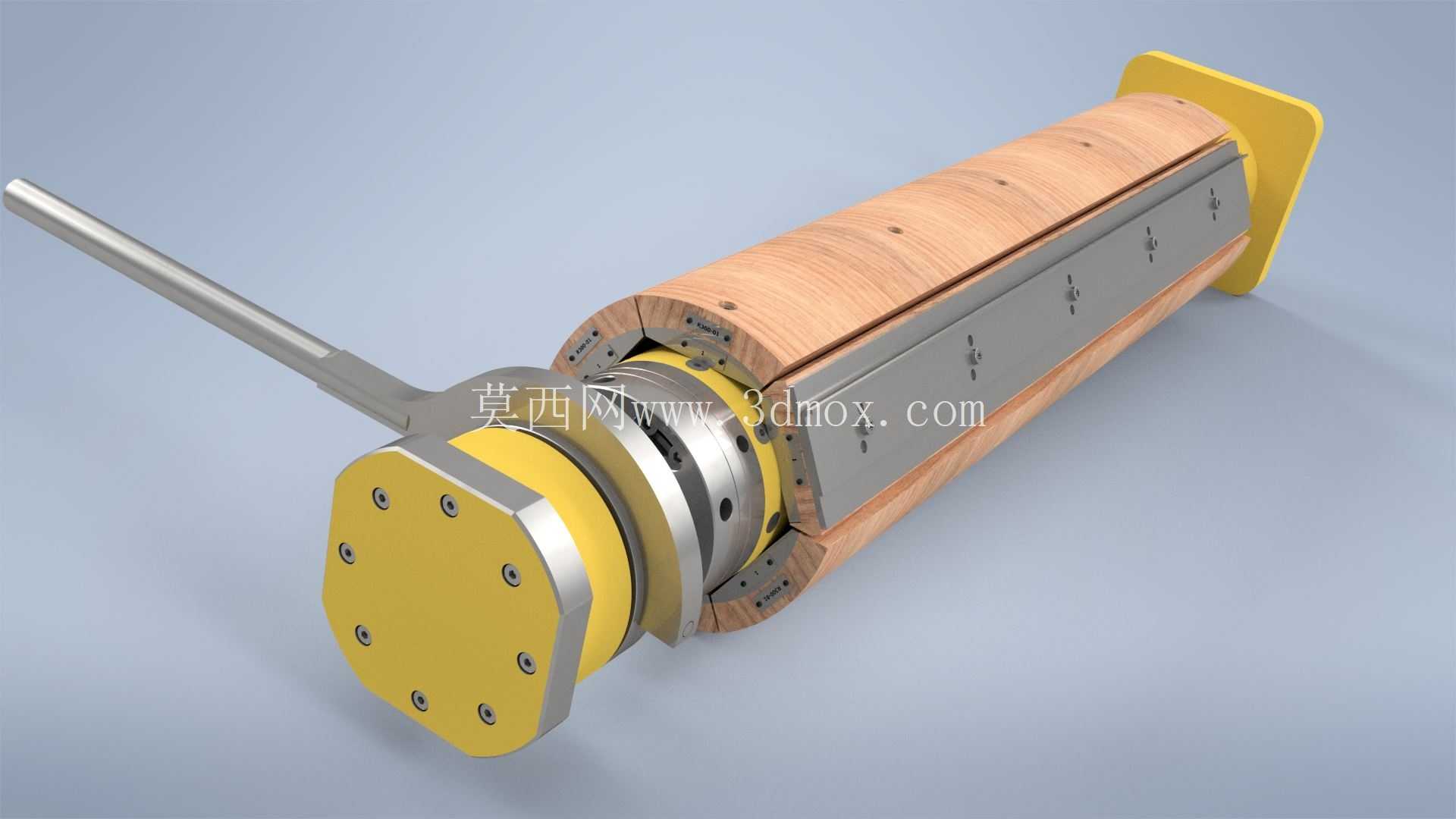

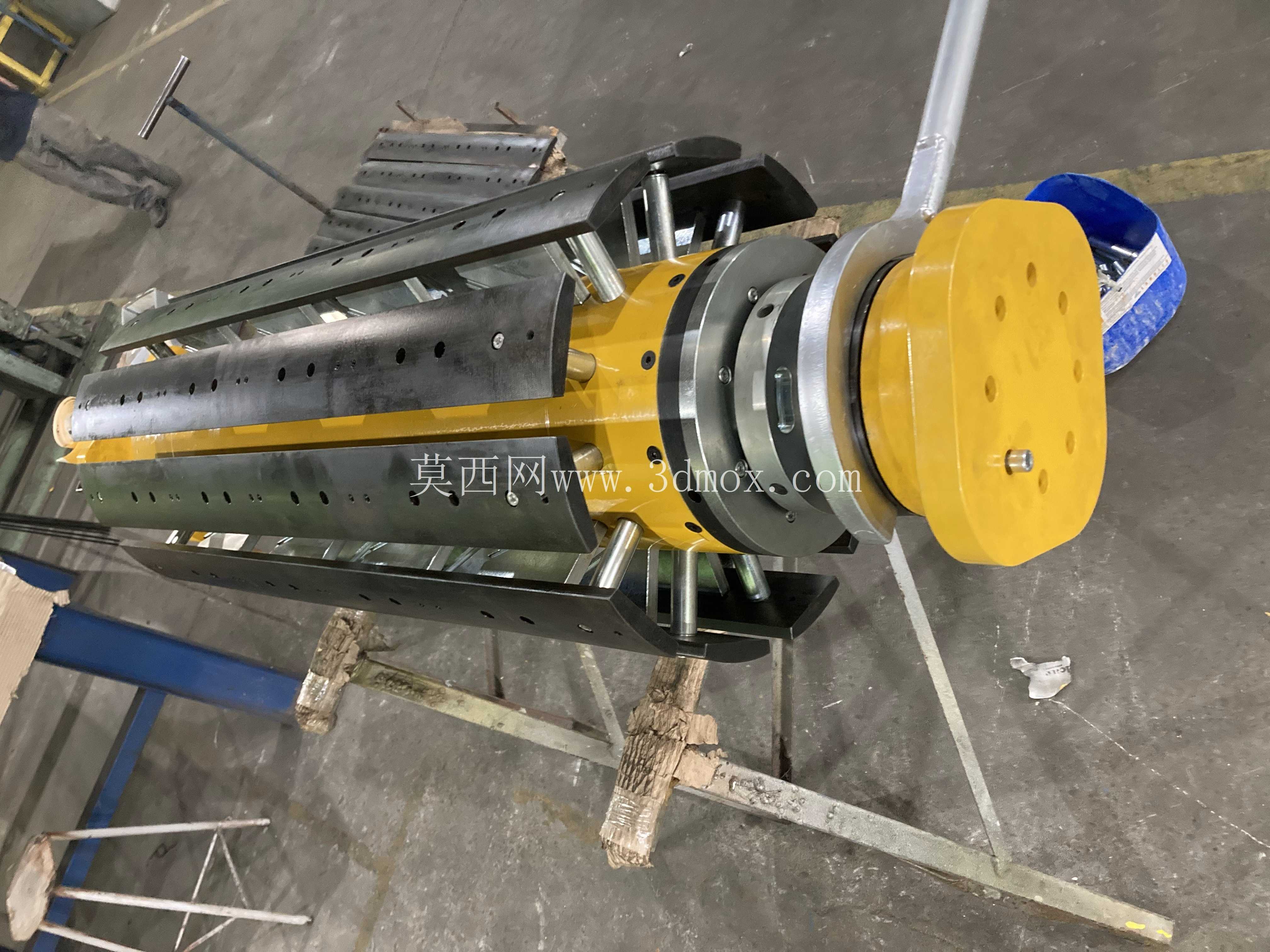

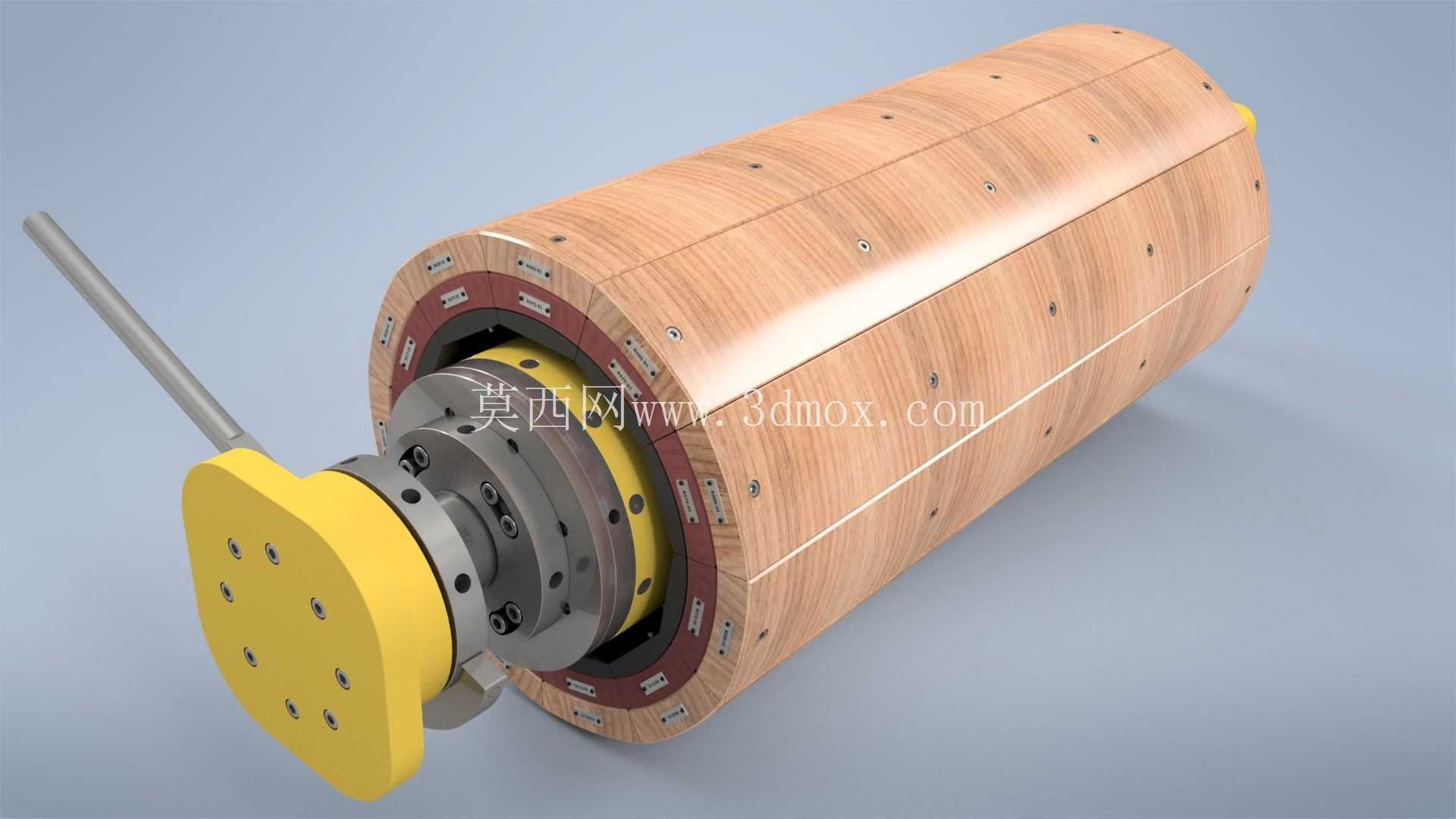

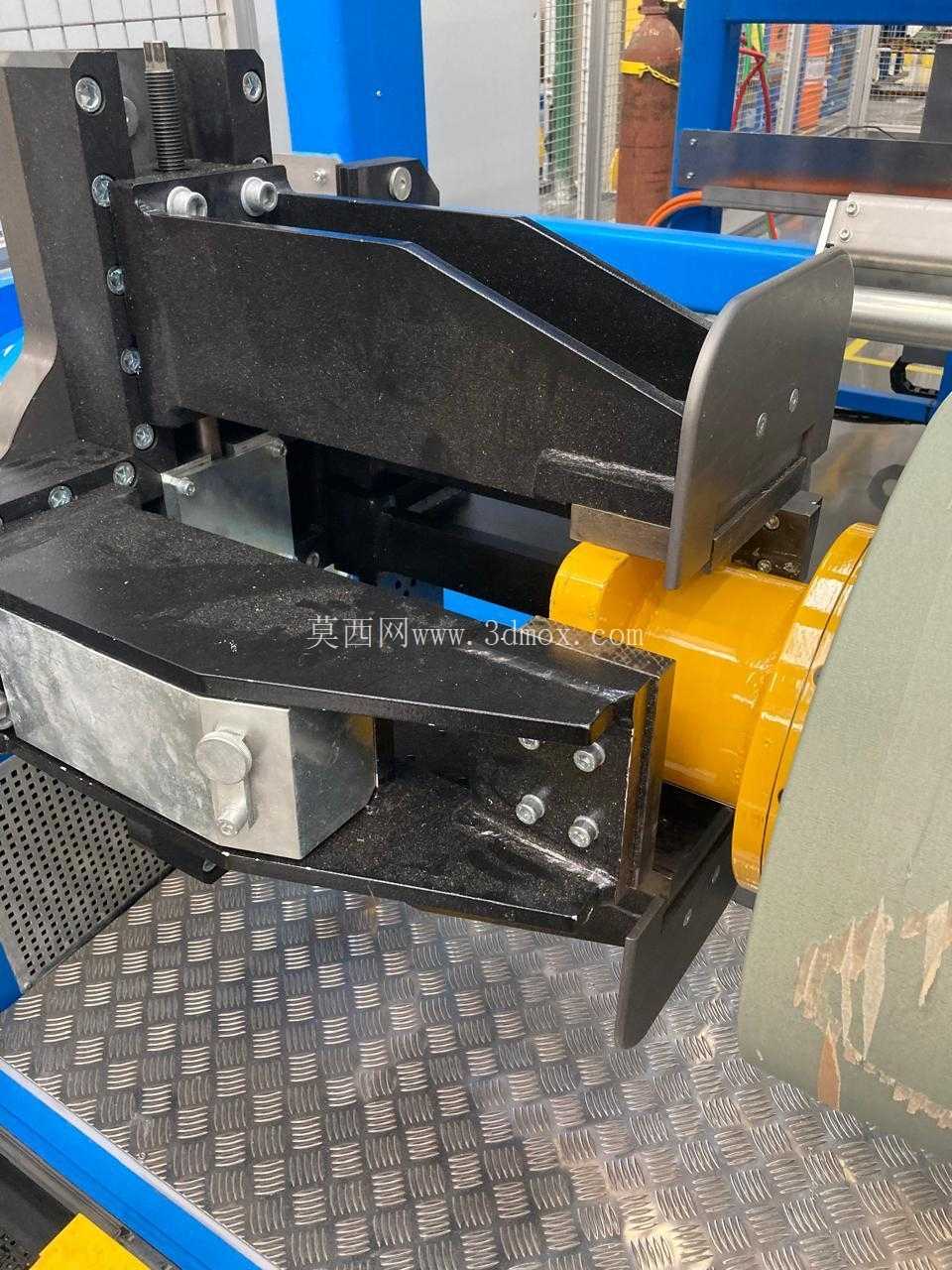

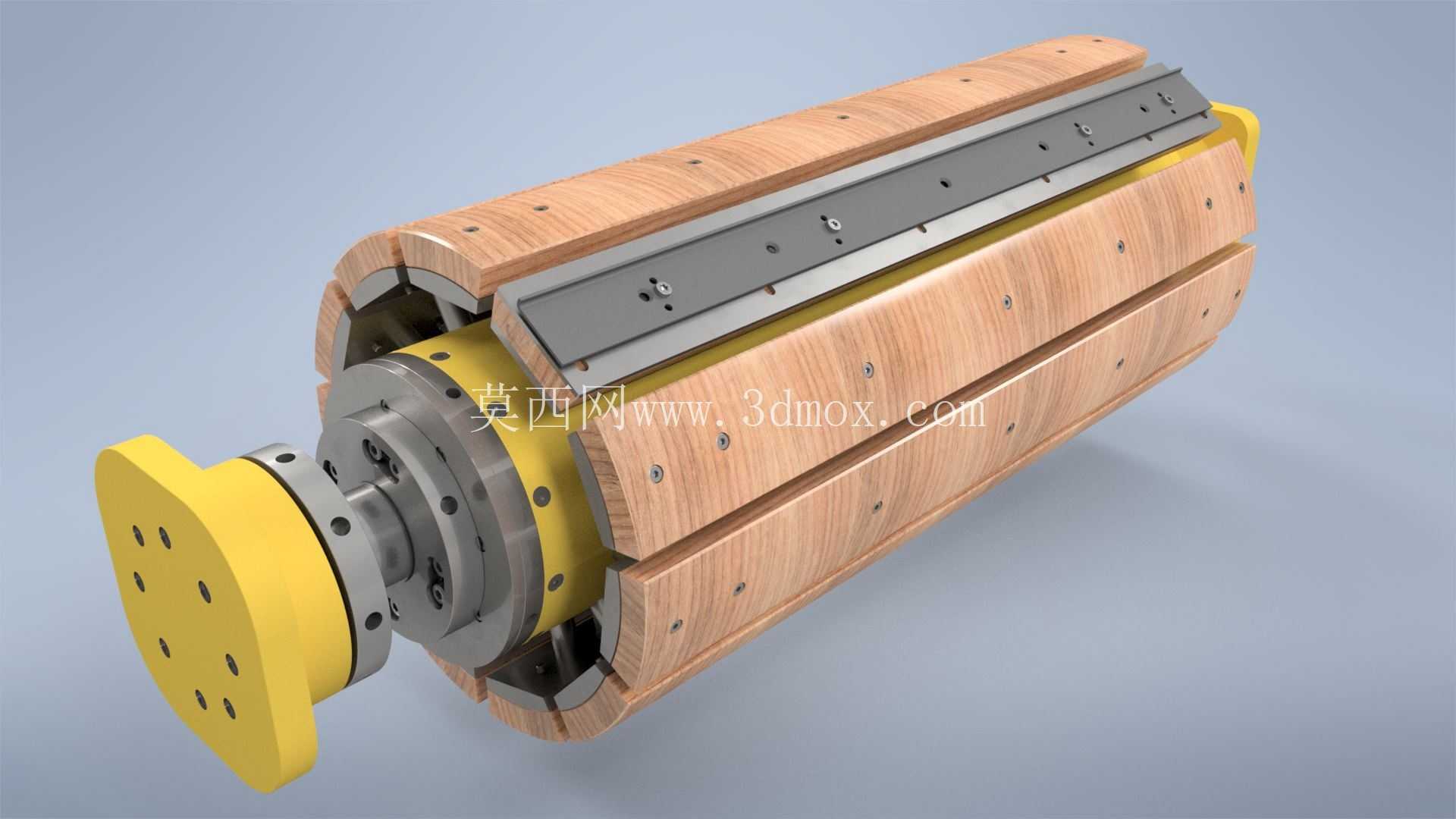

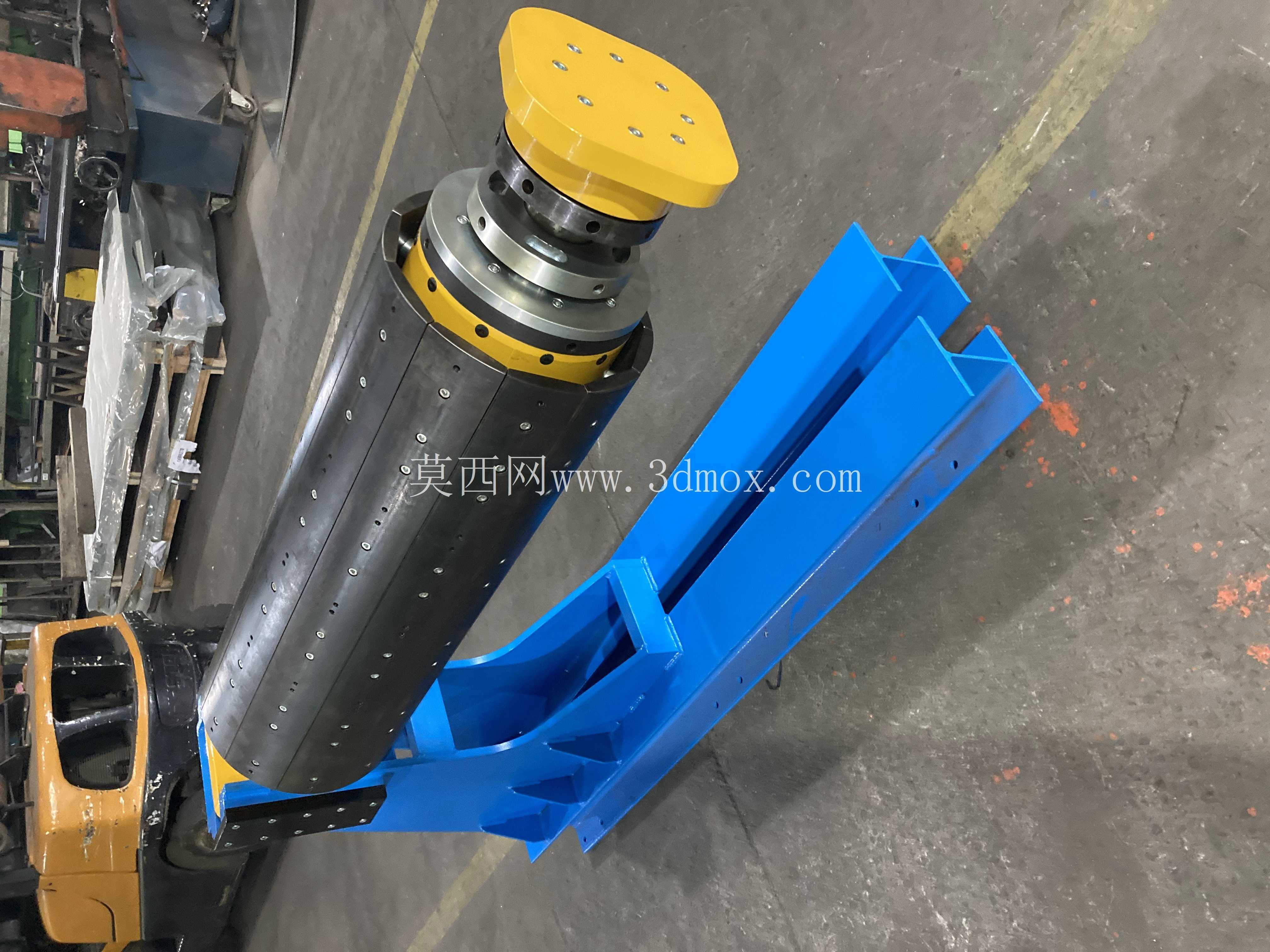

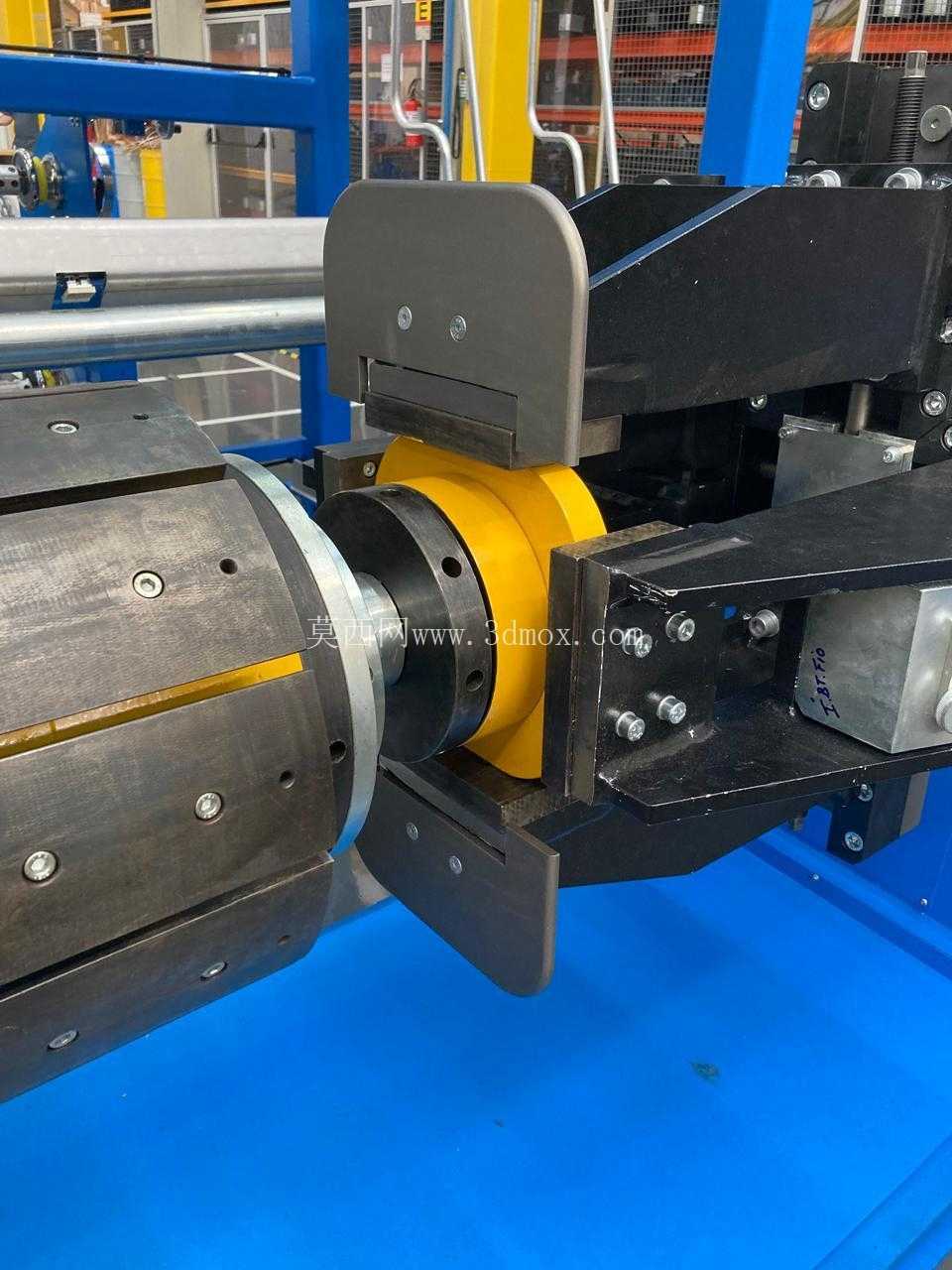

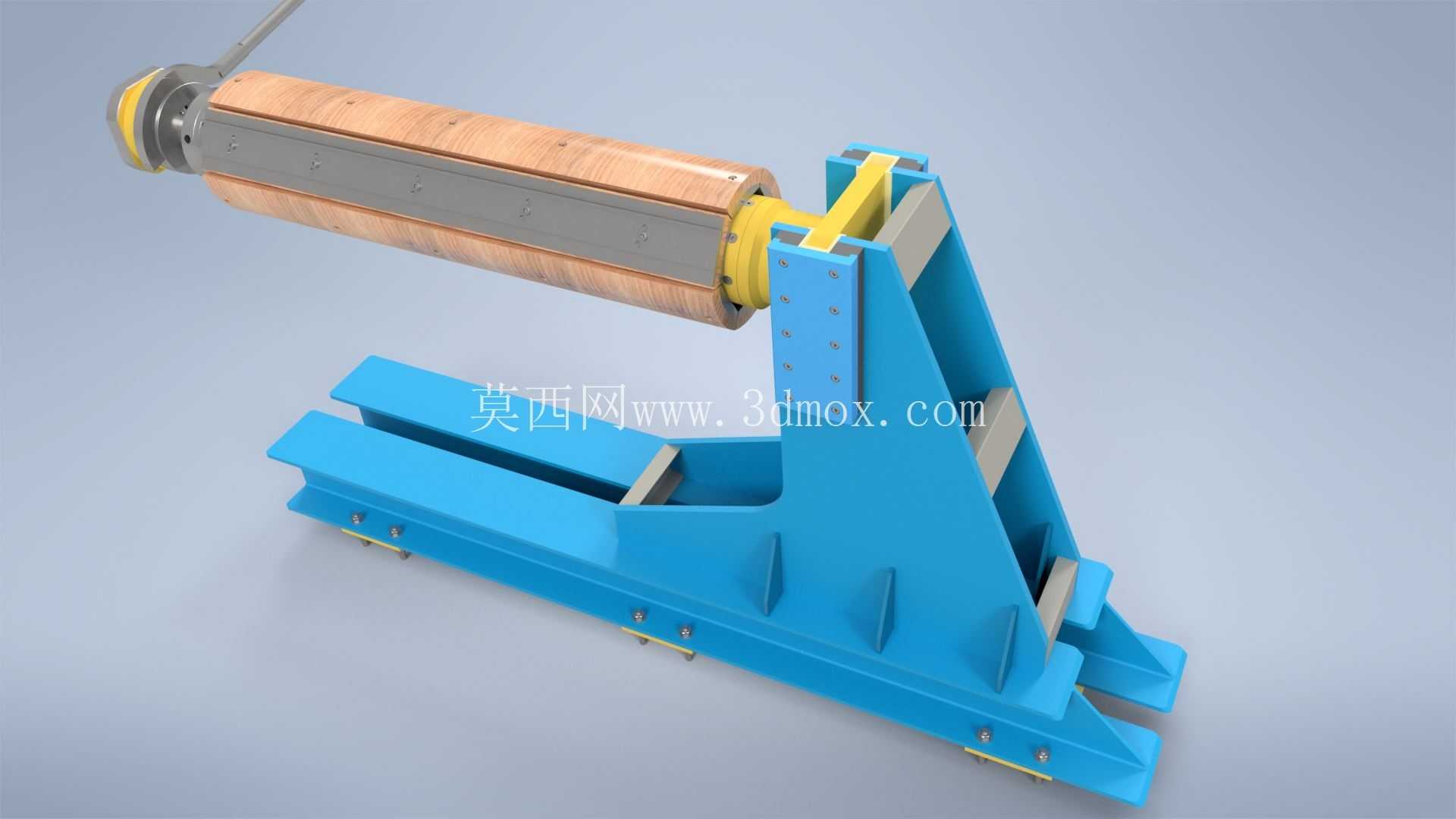

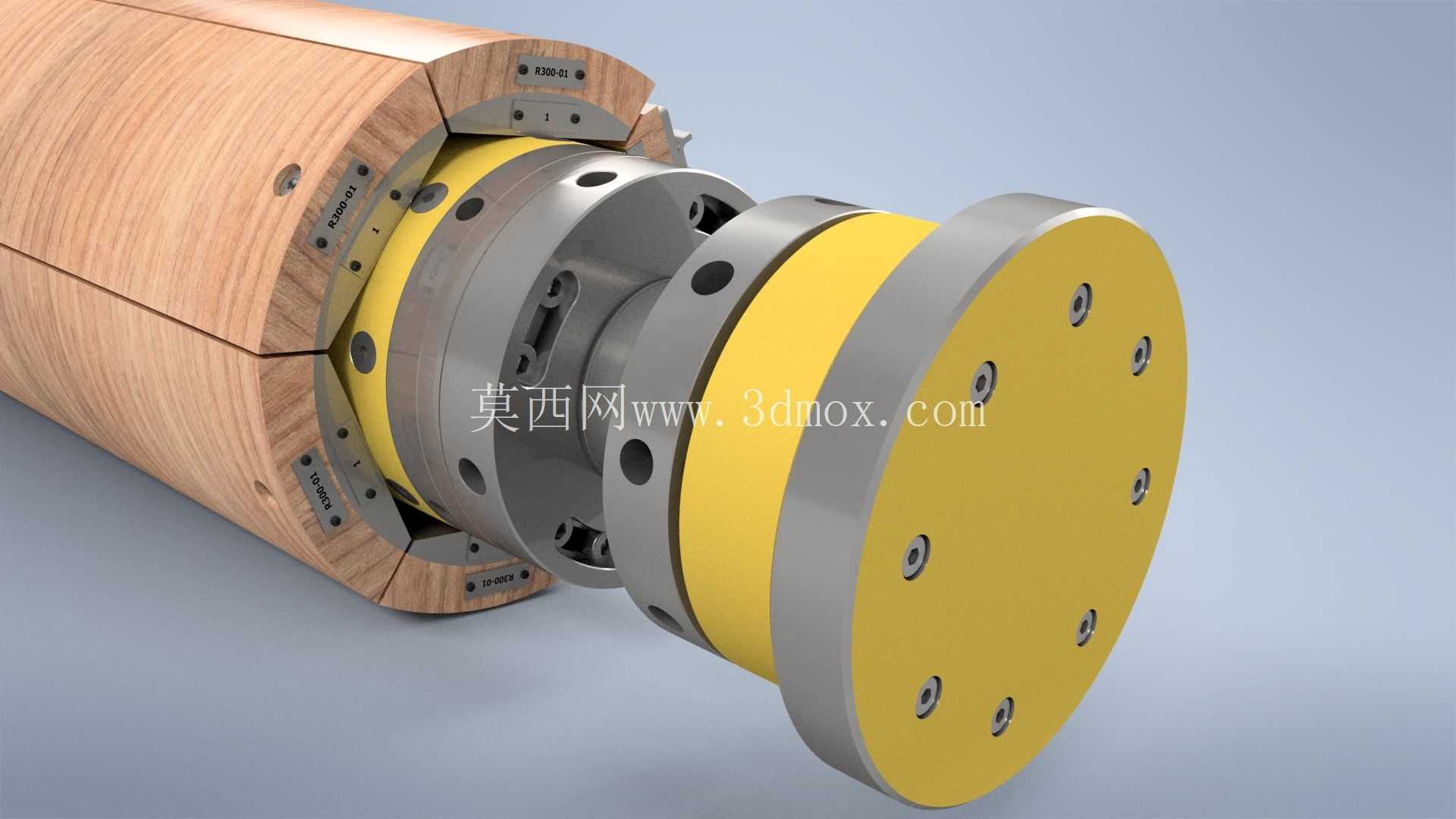

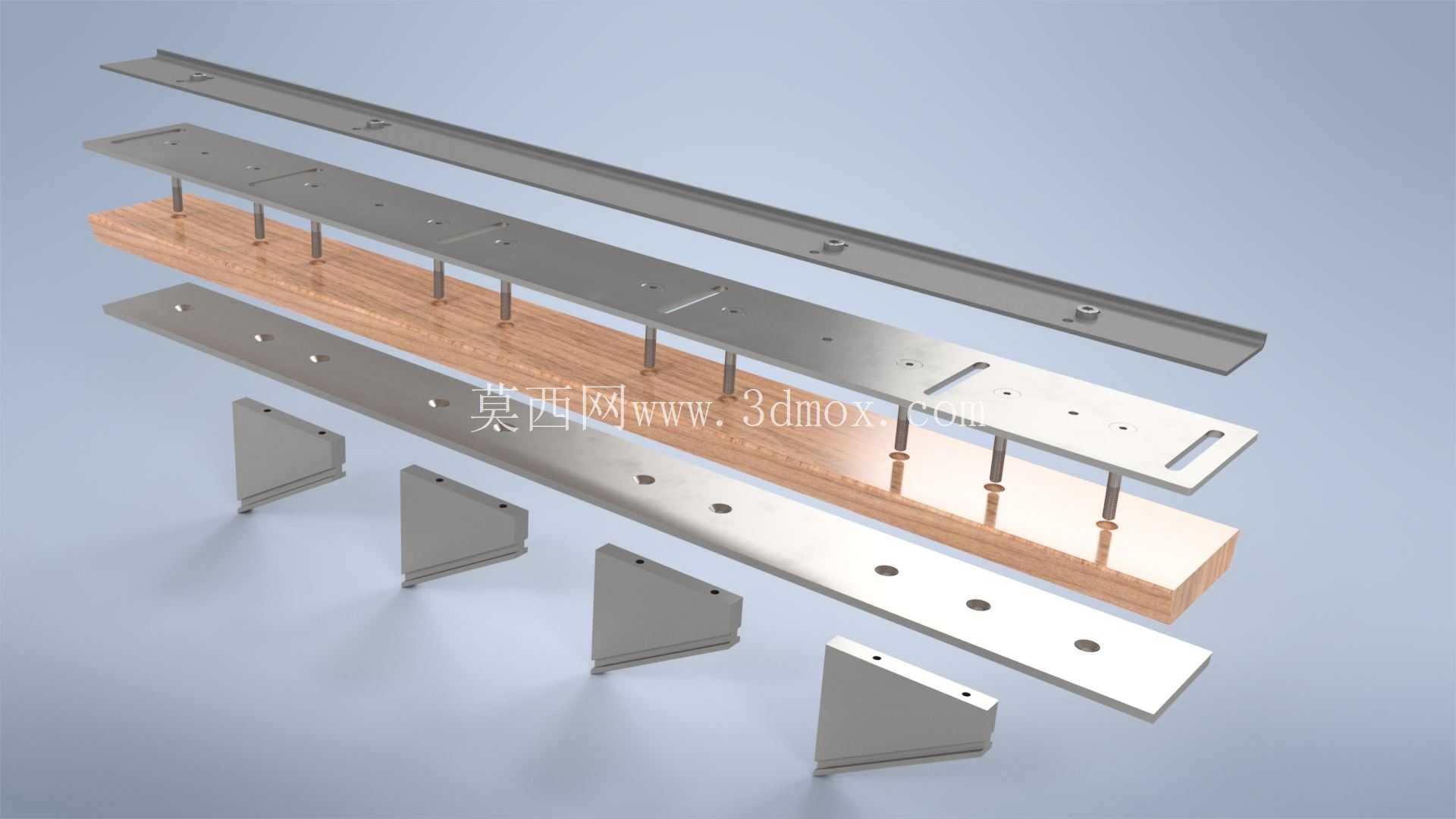

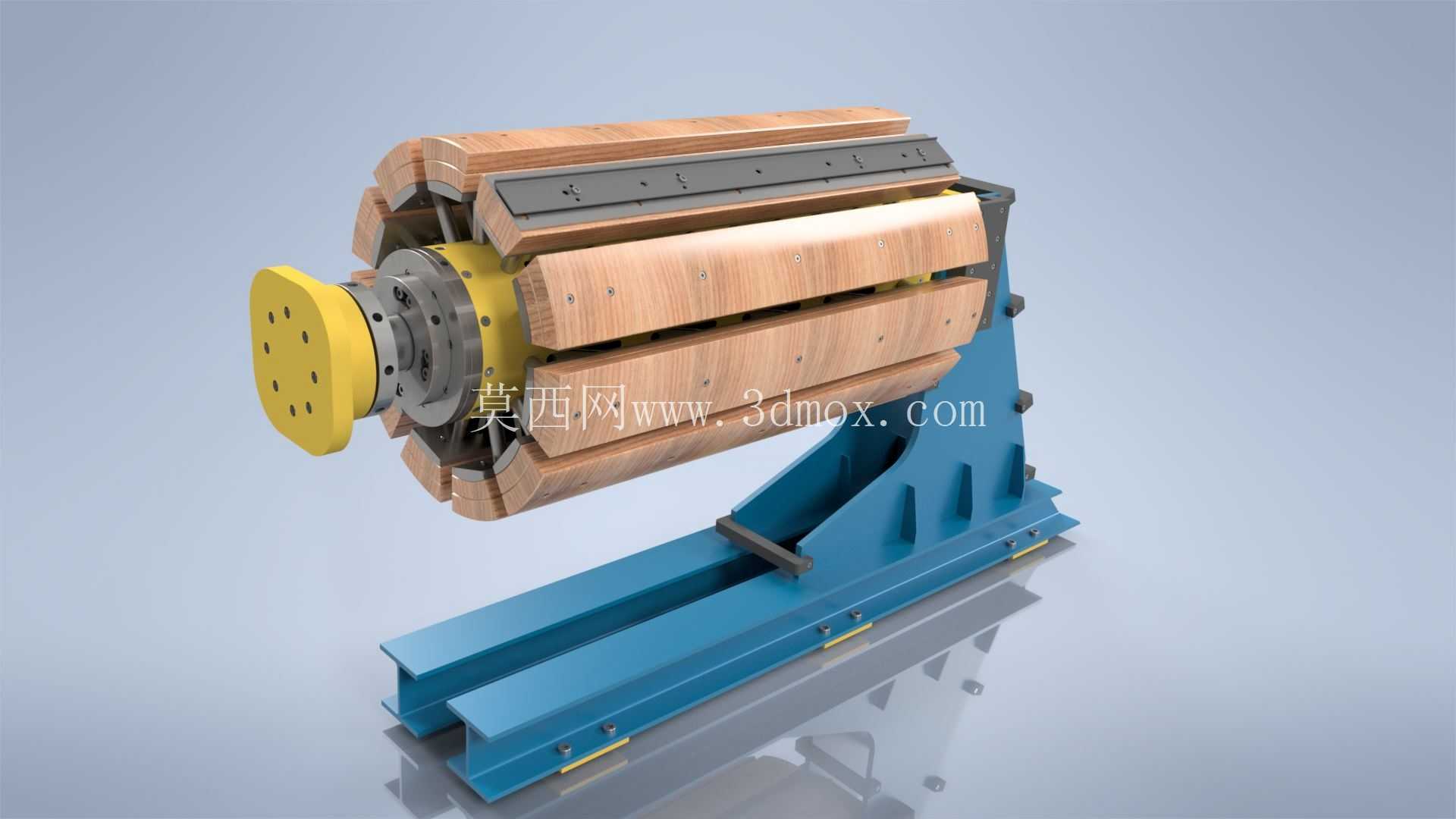

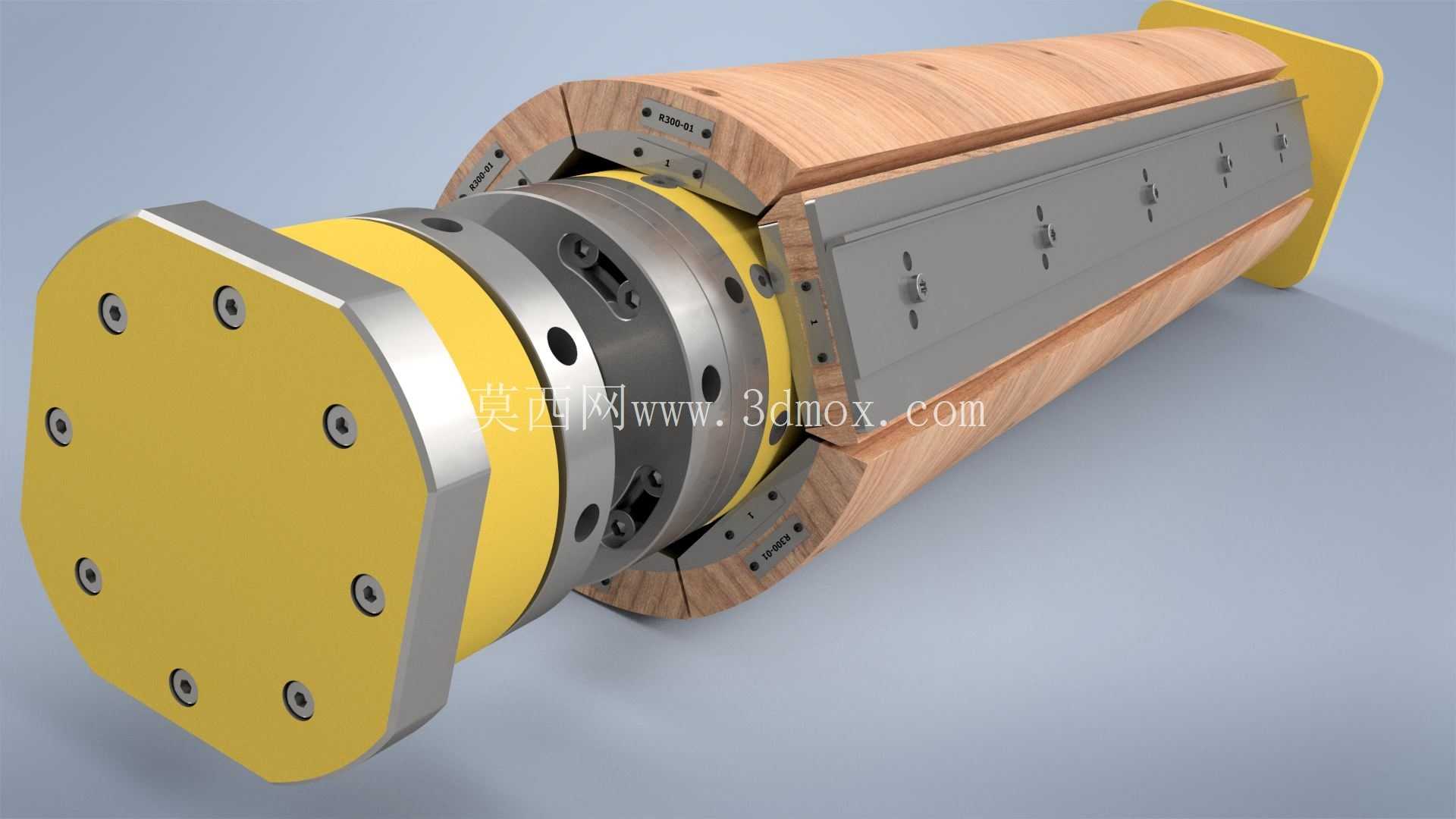

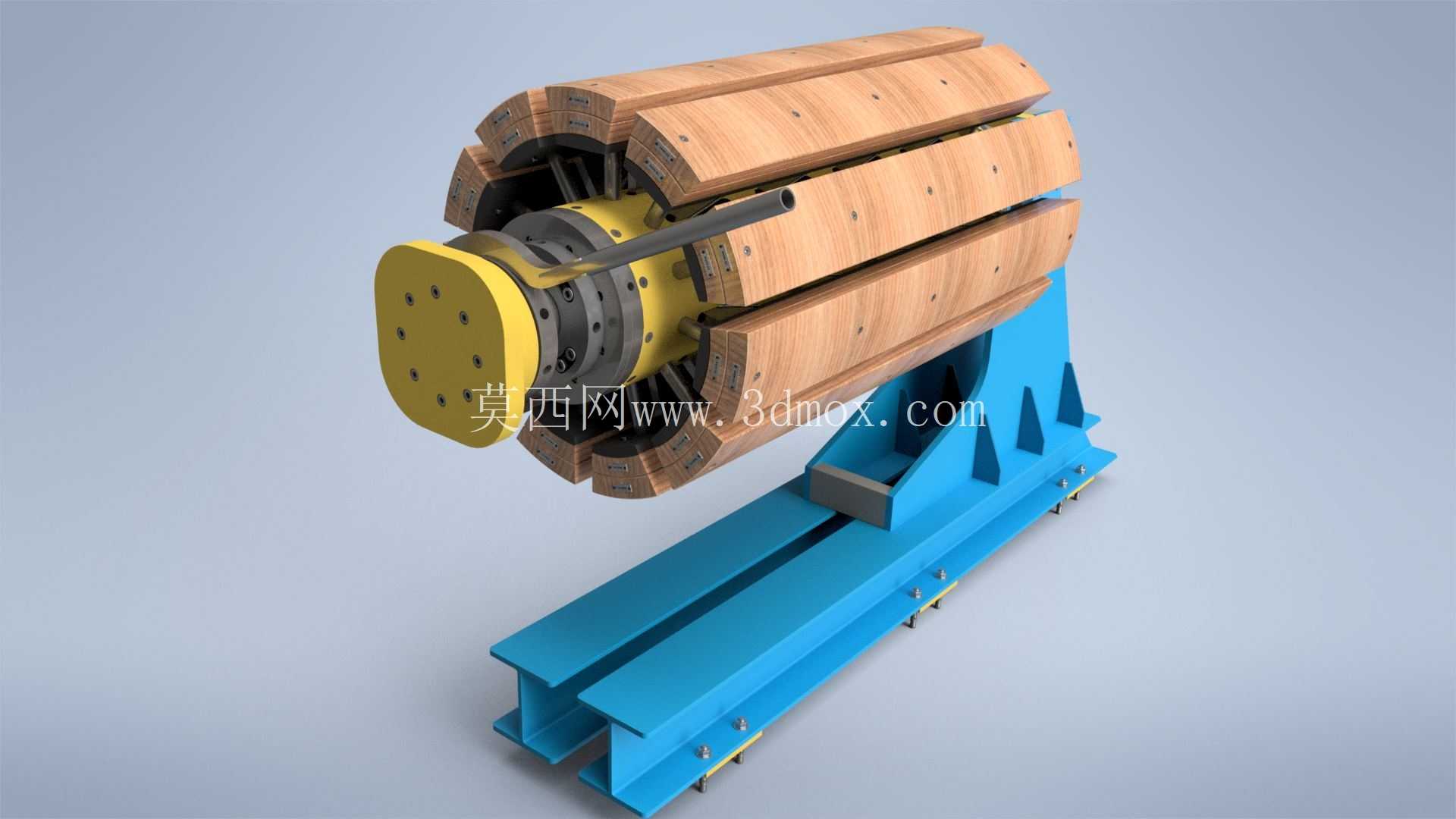

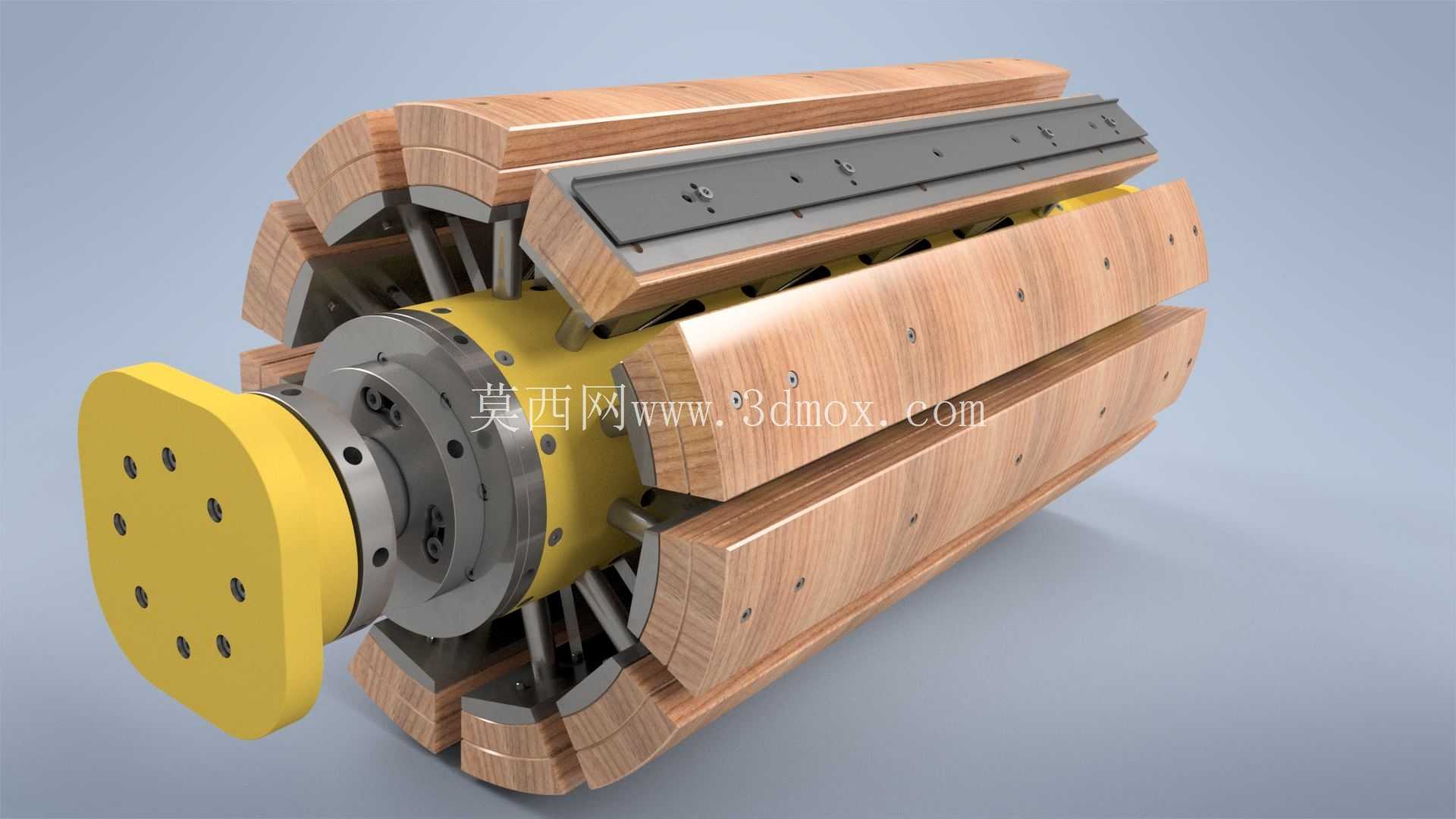

在电力及配电变压器的批量绕制生产环节，线圈绕线工序的装夹同轴度、胀紧可靠性直接决定绕组的排线整齐度与成品电气性能，这款加宽结构的机械膨胀芯轴，正是针对大直径、宽幅变压器线圈绕制需求开发的专用装夹部件，可直接适配市面主流的自动、半自动绕线设备，兼容Tubuly、Astronic等进口绕线机的装夹接口，无需额外改制连接法兰即可完成换装。从结构设计逻辑来看，该芯轴摒弃了传统气胀轴的橡胶囊结构，采用纯机械杠杆式胀紧驱动方案，避免了长期高温、重载工况下橡胶件老化失效的问题，整体采用重型模块化设计，轴体主体选用高强度合金结构钢经调质处理加工，表面做硬化耐磨涂层，可承受绕线过程中粗线径铜、铝导线带来的高轴向拉力与径向挤压力，长期连续工业作业下不会出现轴体变形、胀紧块卡滞的问题。芯轴两端的黄色定位端盖为可拆卸式结构，安装时可根据待绕线圈的幅宽调整端盖的轴向固定位置，适配不同宽度规格的线圈骨架，胀紧块沿轴体周向均匀排布，每排胀紧块的行程经过精确计算，可覆盖一定范围内的线圈骨架内径，无需频繁更换芯轴即可适配多规格产品的绕制需求，胀紧后芯轴与骨架内壁无相对滑动间隙，从根源上避免绕线过程中骨架打滑导致的排线错位、匝数偏差问题。从安装边界来看，该芯轴的两端轴颈尺寸按照通用绕线机的装夹中心高设计，轴端的传动连接位采用标准平键传动结构，安装时只需将芯轴两端架设在绕线机的顶针与传动座之间，锁紧顶针后即可通过驱动机构带动内部杠杆结构完成胀紧动作，操作过程无需额外辅助工具，胀紧与松脱的响应速度快，可有效缩短上下料的辅助时间，提升单班生产效率。不同于普通窄幅胀轴，这款加宽芯轴的轴体内部设置了多组支撑筋结构，在大跨度宽幅工况下仍能保持足够的刚性，绕线过程中轴体的径向跳动量控制在极小范围内，可保证绕制完成的线圈圆度、层间平整度满足变压器的工艺要求，尤其适合大容量电力变压器的低压线圈、高压线圈绕制作业，绕制过程中胀紧力均匀分布在骨架内壁，不会出现局部应力集中导致的骨架变形问题。在实际生产线的应用中，该芯轴可适配圆截面、近似圆截面的各类绝缘骨架，无论是纸质骨架、环氧骨架还是复合材料骨架，都能通过调整胀紧力的大小实现可靠装夹，不会夹伤骨架内壁；轴体表面的胀紧块采用圆角过渡设计，胀紧过程中不会刮伤骨架内表面，松脱时胀紧块可完全回缩至轴体内部，绕制完成的线圈可轻松从轴端抽出，不会出现卡滞、拉扯线圈绝缘层的问题。从维护角度来看，纯机械结构的设计没有易损密封件、橡胶件，日常只需定期在内部杠杆铰接点加注润滑脂即可保证动作顺畅，维护成本远低于传统气胀轴，使用寿命可达到普通气胀轴的三倍以上，非常适合变压器制造车间的连续化、大批量生产场景，能够有效降低绕线工序的工装损耗成本，提升线圈绕制的成品合格率。
