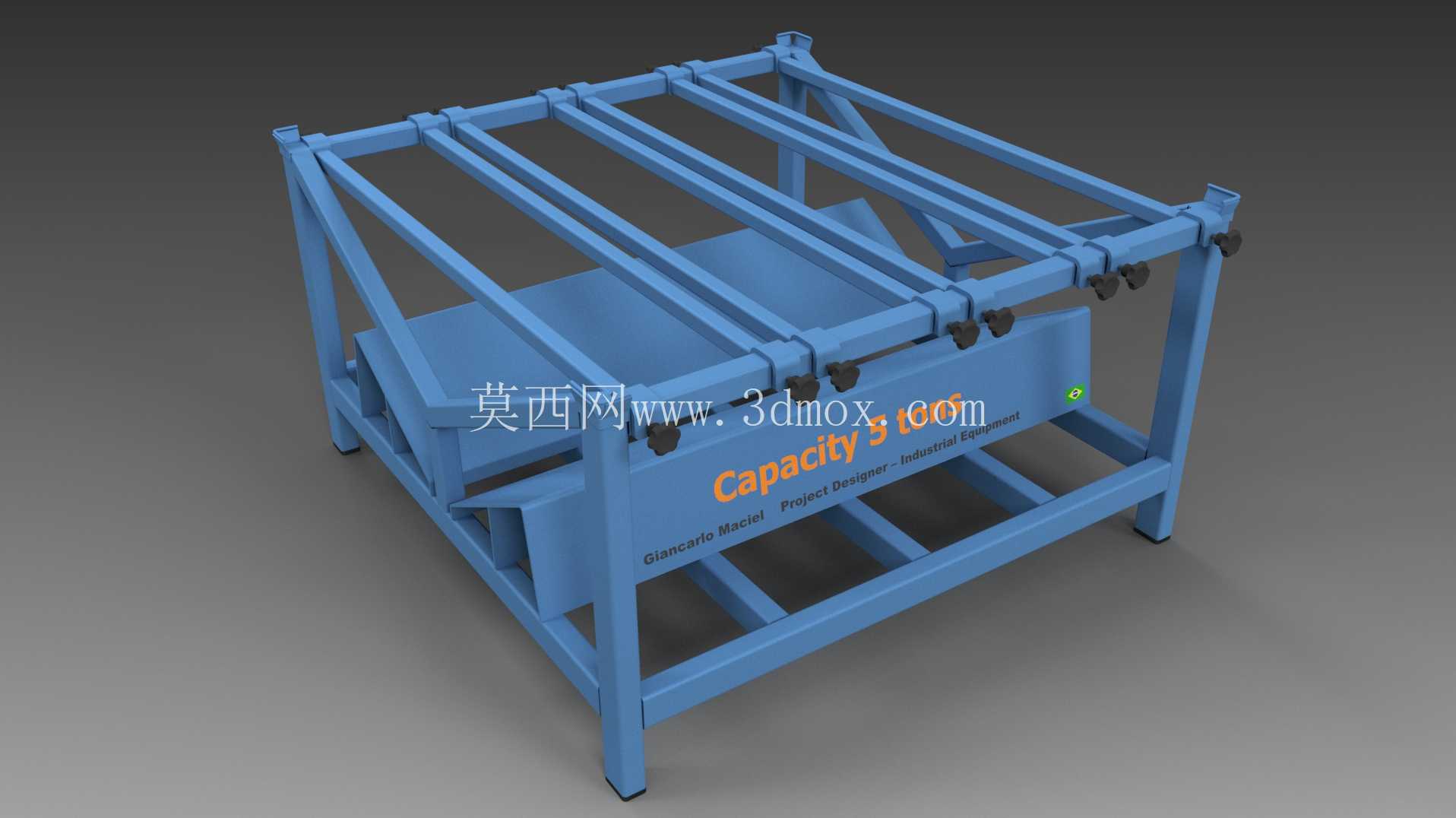

五吨容量工业卷材存储运输钢支架

在变压器、电机制造的卷材处理车间里，分切后的硅钢卷材、铜卷材的周转与存储一直是车间物流的痛点——这类卷材单卷重量大，表面易磕碰划伤，普通平托盘无法对卷材形成侧向限位，转运过程中容易出现滚动偏移，甚至引发侧翻安全事故，这款五吨级钢支架正是针对这类场景开发的专用载具。从结构设计逻辑来看，整体采用框架式焊接结构，主体承载梁选用高强度碳钢型材，底部框架采用矩形管拼焊形成封闭承力结构，避免长期重载下出现框架变形，底部支腿的高度预留了标准叉车的叉取空间，可适配普通平衡重式叉车、手动液压托盘车的叉齿作业，无需额外适配属具即可完成整架转运。上部的承载梁采用等间距排布的斜向支撑设计，每根承载梁的间距经过匹配计算，刚好适配对应幅宽的卷材放置，卷材放置后可自然卡在相邻梁体形成的V型槽内，无需额外捆绑即可限制径向滚动，即使在车间内短距离转运经过减速带、路面接缝时，卷材也不会出现移位。支架顶部设置的集成式挂钩结构，并非用于起吊整架重载，而是用于空架的堆叠转运——当支架空载时，可最多将三个空支架沿垂直方向堆叠存放，上部支架的支腿可精准卡入下部支架顶部的挂钩定位槽内，大幅降低空架的仓储占用面积，这一设计充分考虑了车间淡季时工装存放的空间利用率问题，避免空架随意堆放挤占生产通道。侧面的挡板结构一方面可作为标识安装面，标注单架额定承载、适配卷材规格等信息，另一方面可对卷材的轴向窜动形成限位，防止卷材沿轴向滑出支架。从安装边界来看，支架整体外廓尺寸经过标准化设计，可适配标准货运集装箱的内部宽度，成品卷材带架发货时无需额外更换包装载具，直接带架装车即可，减少二次装卸带来的卷材损伤风险。在表面处理上，整体采用工业级喷塑处理，相比普通油漆涂层，其耐磨性能更优，可承受日常转运过程中叉车叉齿的轻微磕碰、卷材放置时的摩擦，不会轻易出现涂层脱落生锈的问题，延长工装的整体使用寿命。在实际使用场景中，这类支架可直接对接卷材分切线的下料工位，分切完成的卷材通过行吊直接吊放到支架上，完成单架满装后，可直接通过叉车转运至成品仓储区存放，或是直接转运至装配工位旁待料，全程无需二次倒换载具，减少卷材的吊装次数，降低卷材表面被吊具划伤的概率。结构设计时充分考虑了受力传递路径，卷材放置后的重力通过上部斜向梁直接传递到四根竖向支腿，避免中间横梁出现集中受力过载的问题，每根支腿底部都设置了平垫支撑，增大与地面的接触面积，避免重载时对车间环氧地面造成压痕损伤。需要注意的是，该支架的堆叠功能仅适用于空载状态，装载卷材时严禁堆叠，避免下层支架过载出现结构失效，这一使用限制也在结构设计时做了防错考虑——重载状态下上部支架的支腿无法卡入承载状态的支架定位槽，从物理结构上避免违规堆叠的操作风险。在对接自动化立体仓库时，该支架的底部尺寸精度可满足普通货架堆垛机的载台要求，无需额外定制托盘即可直接驶入自动化仓库存放，适配现有车间的物流自动化升级需求，无需额外更换载具即可完成线边存储到自动化仓储的无缝衔接。
