大型变压器铁芯叠装重型装配工作台

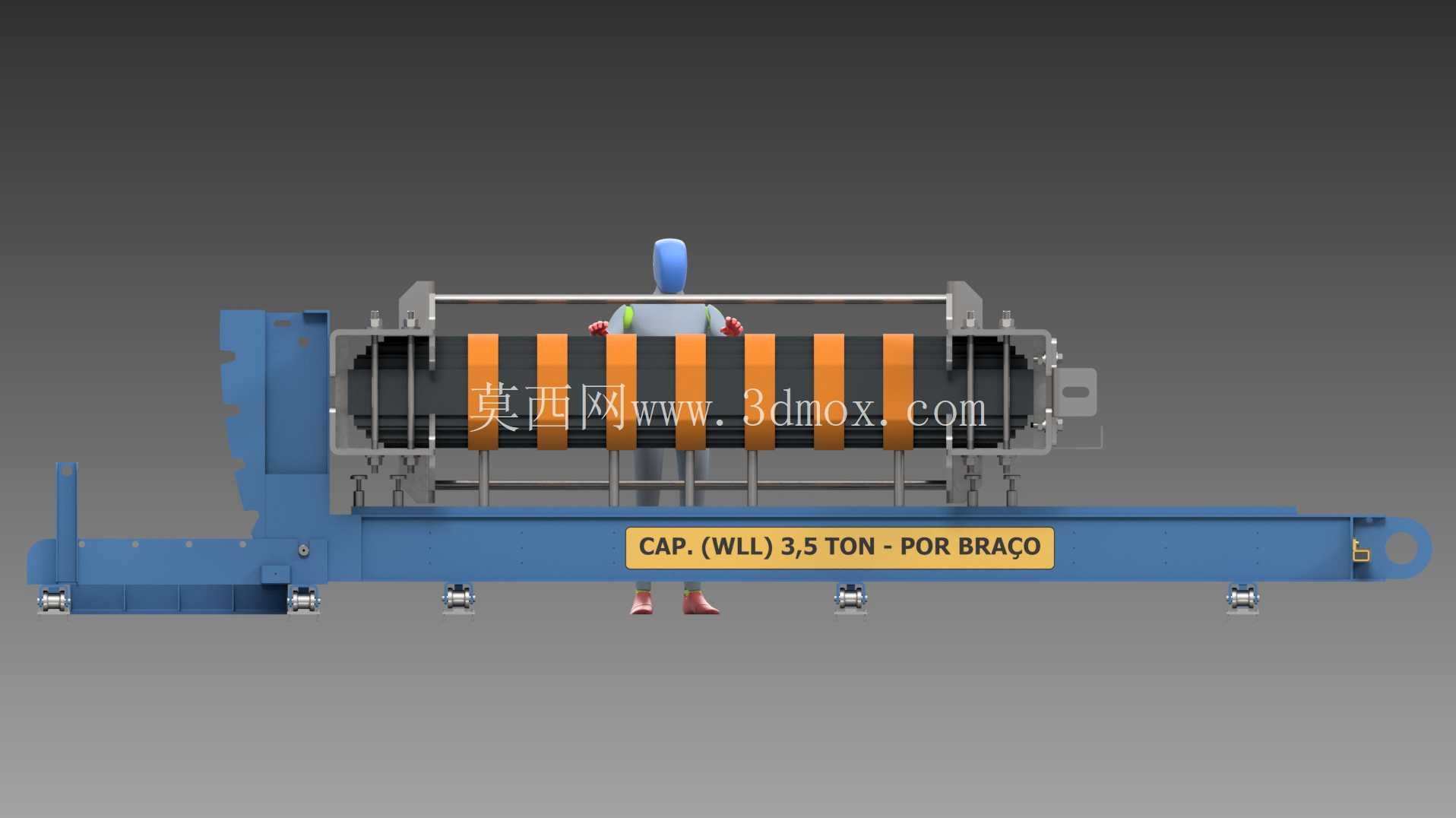

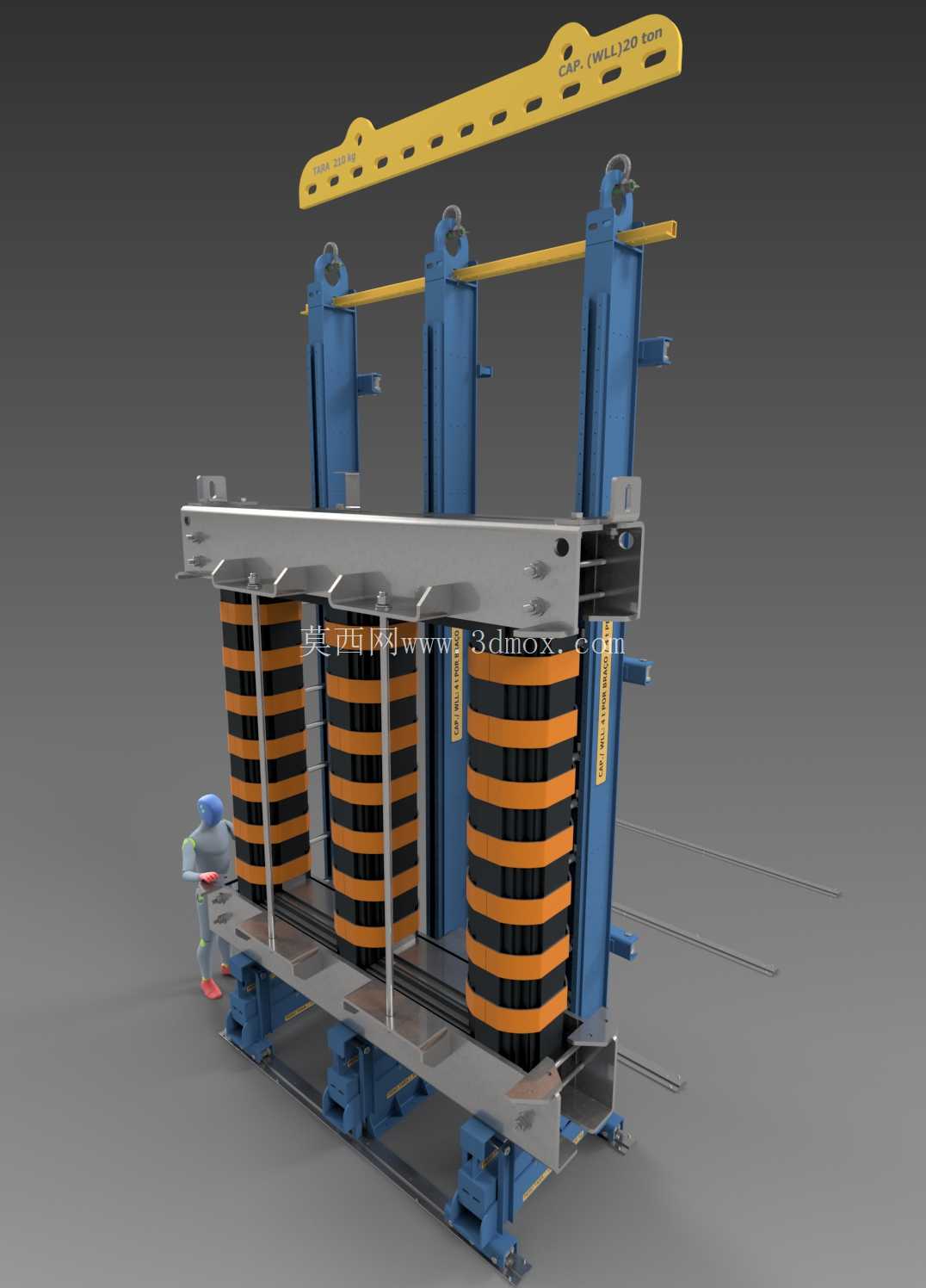

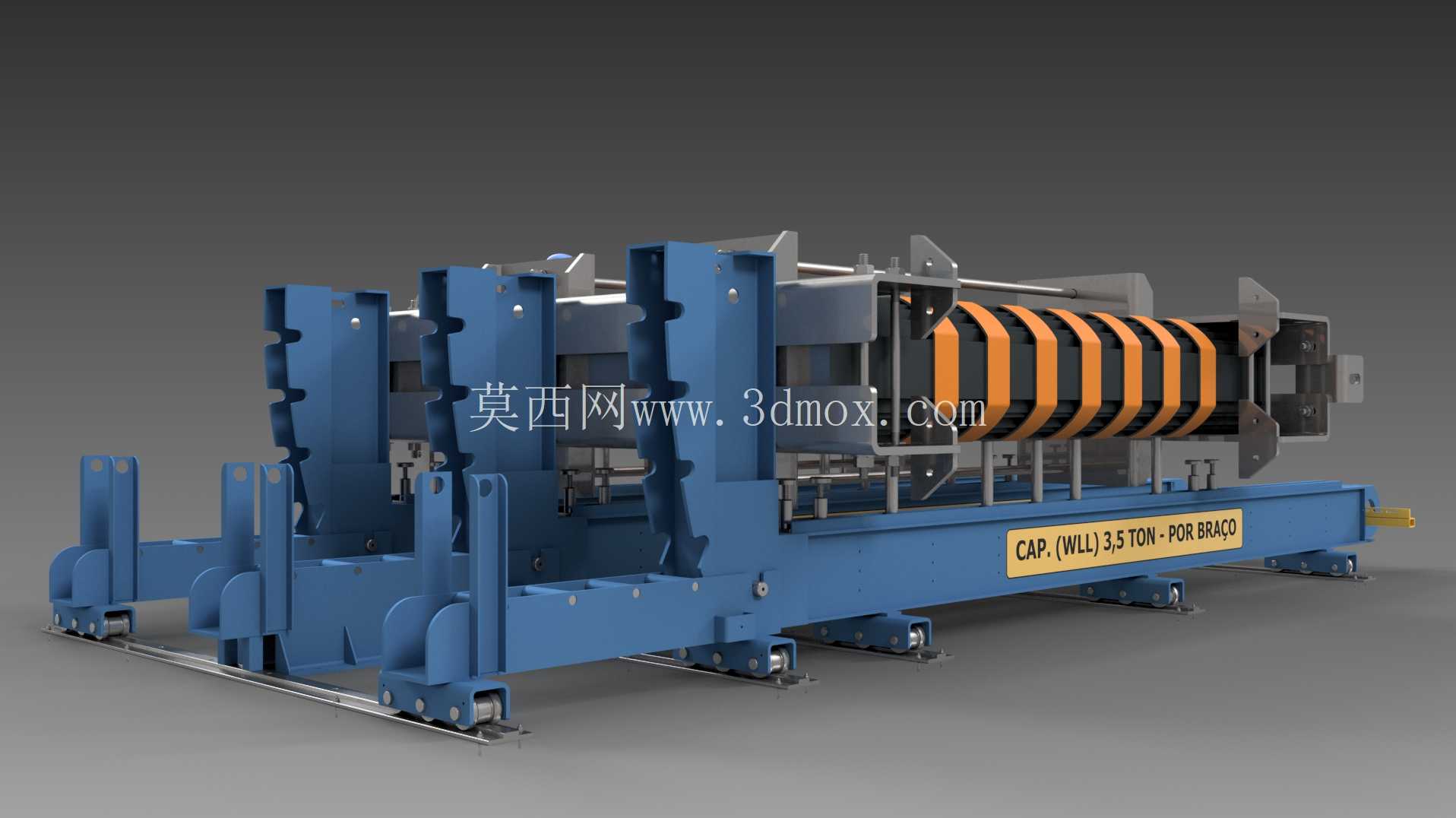

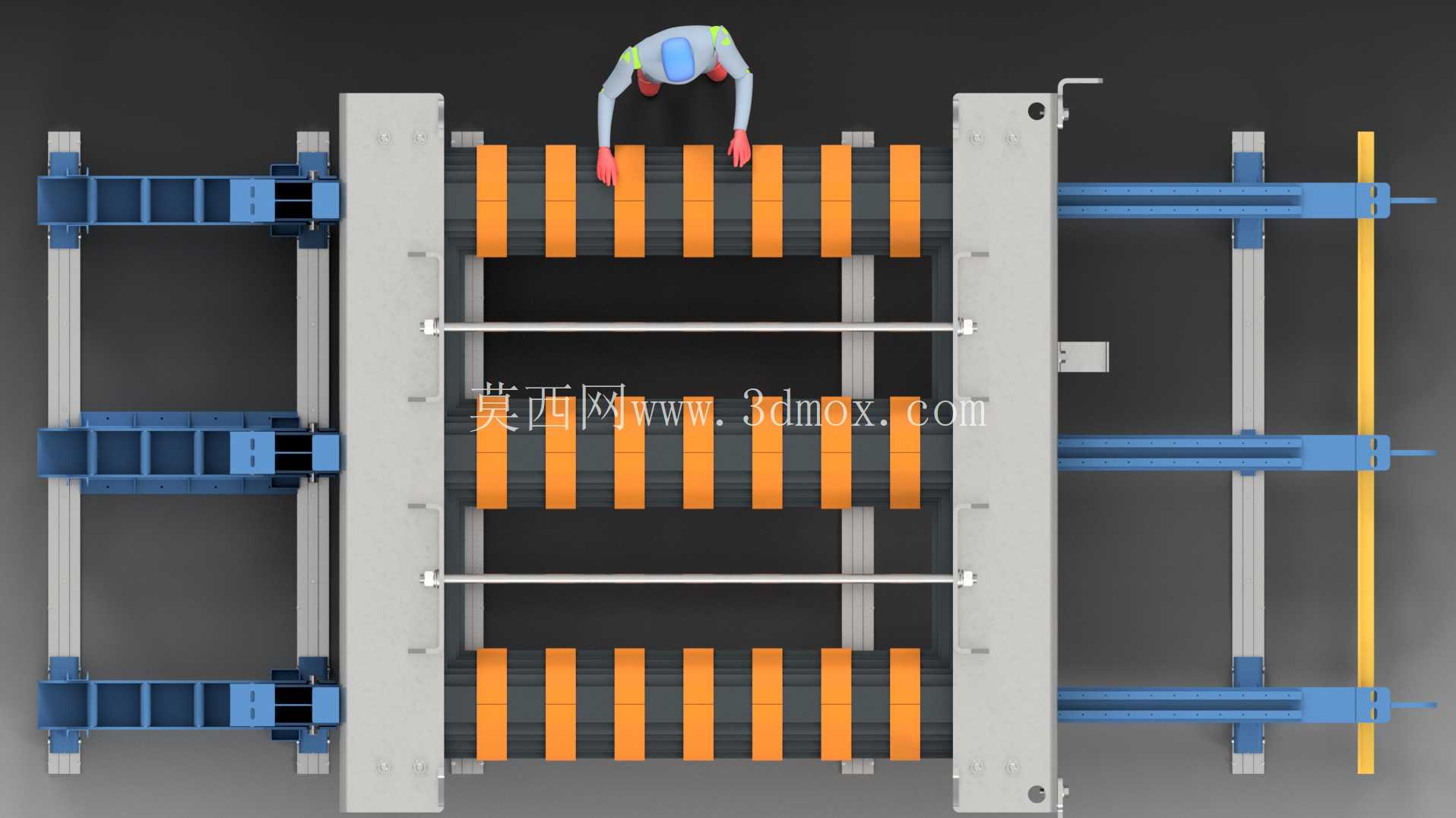

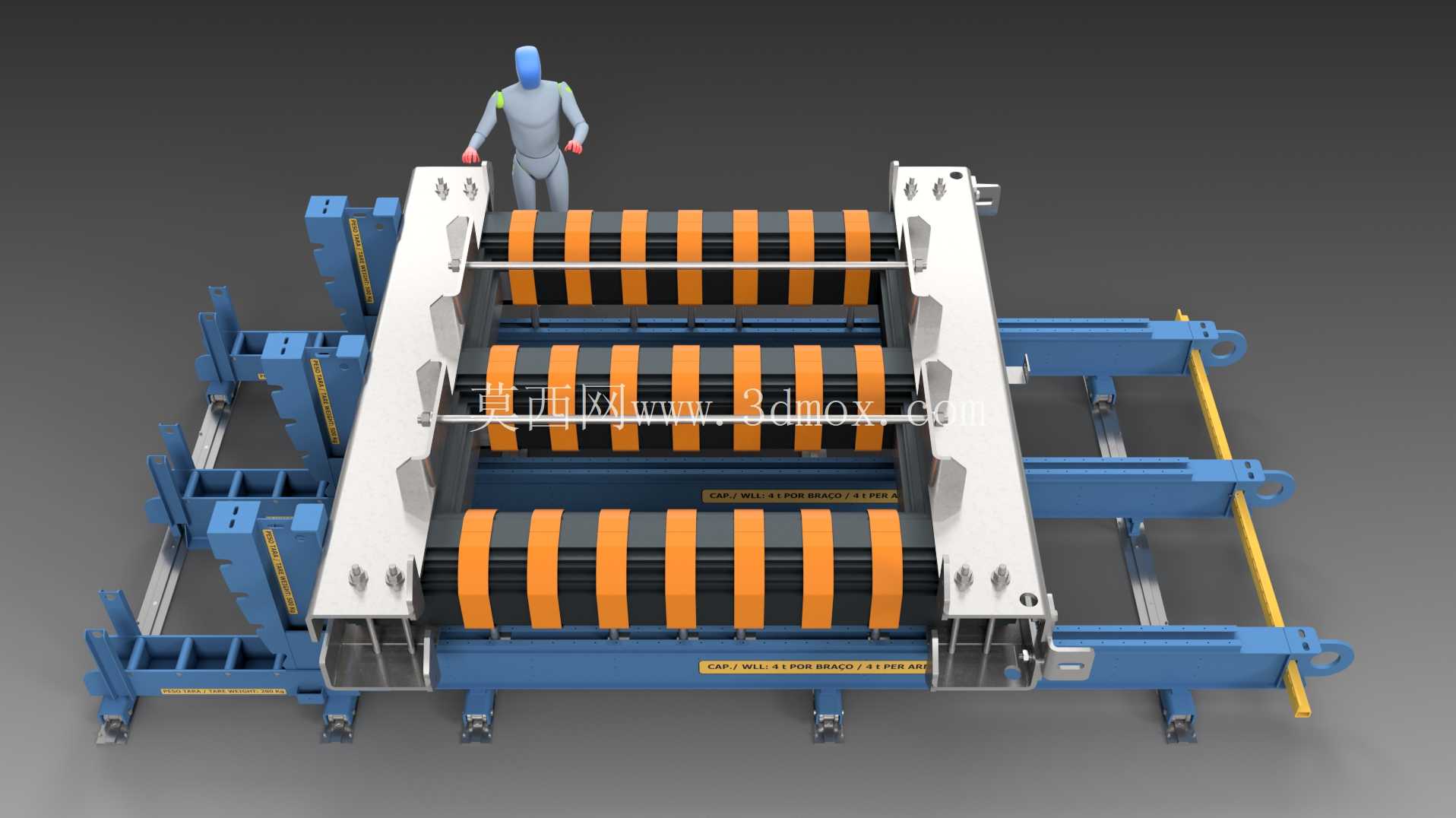

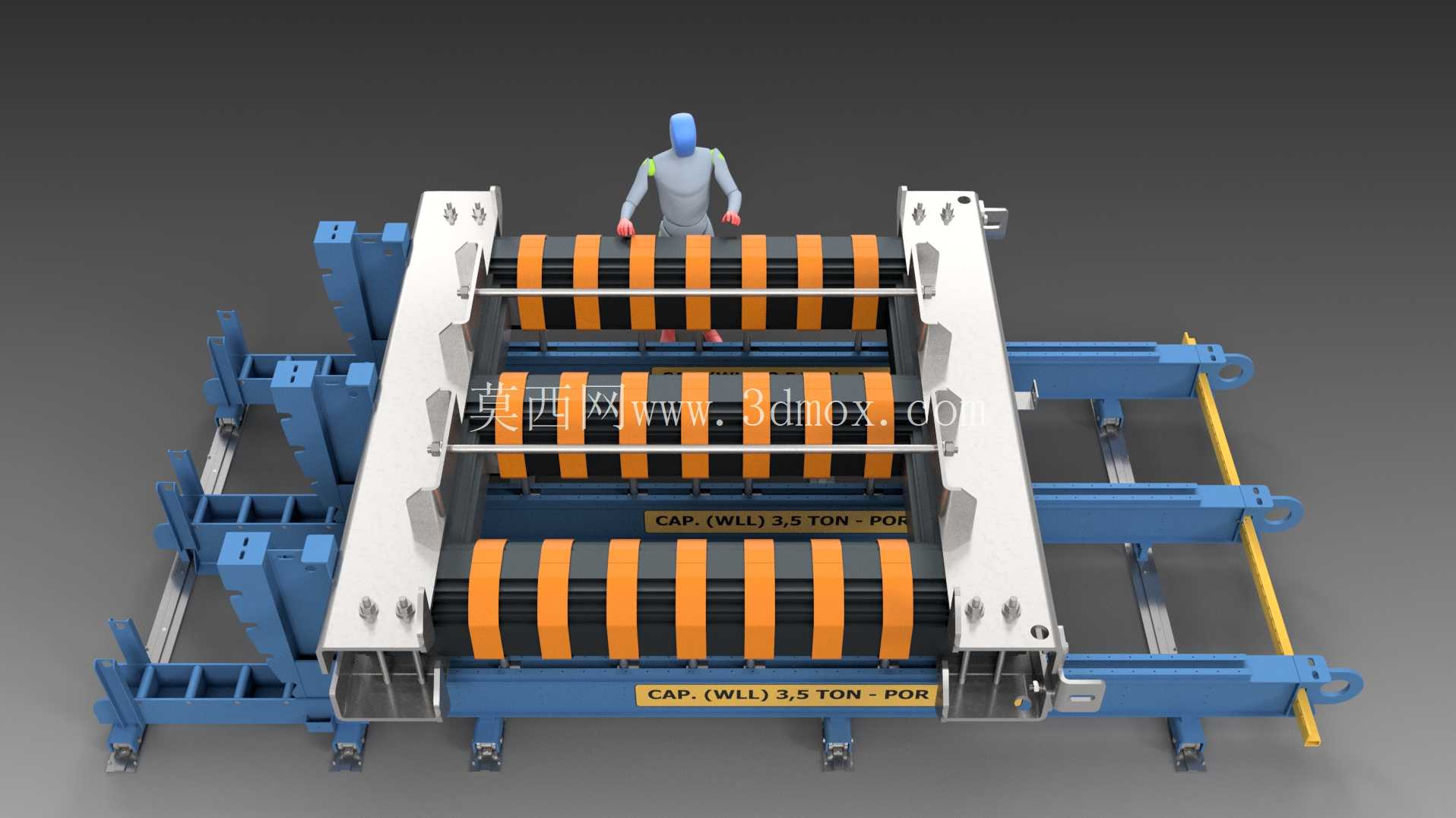

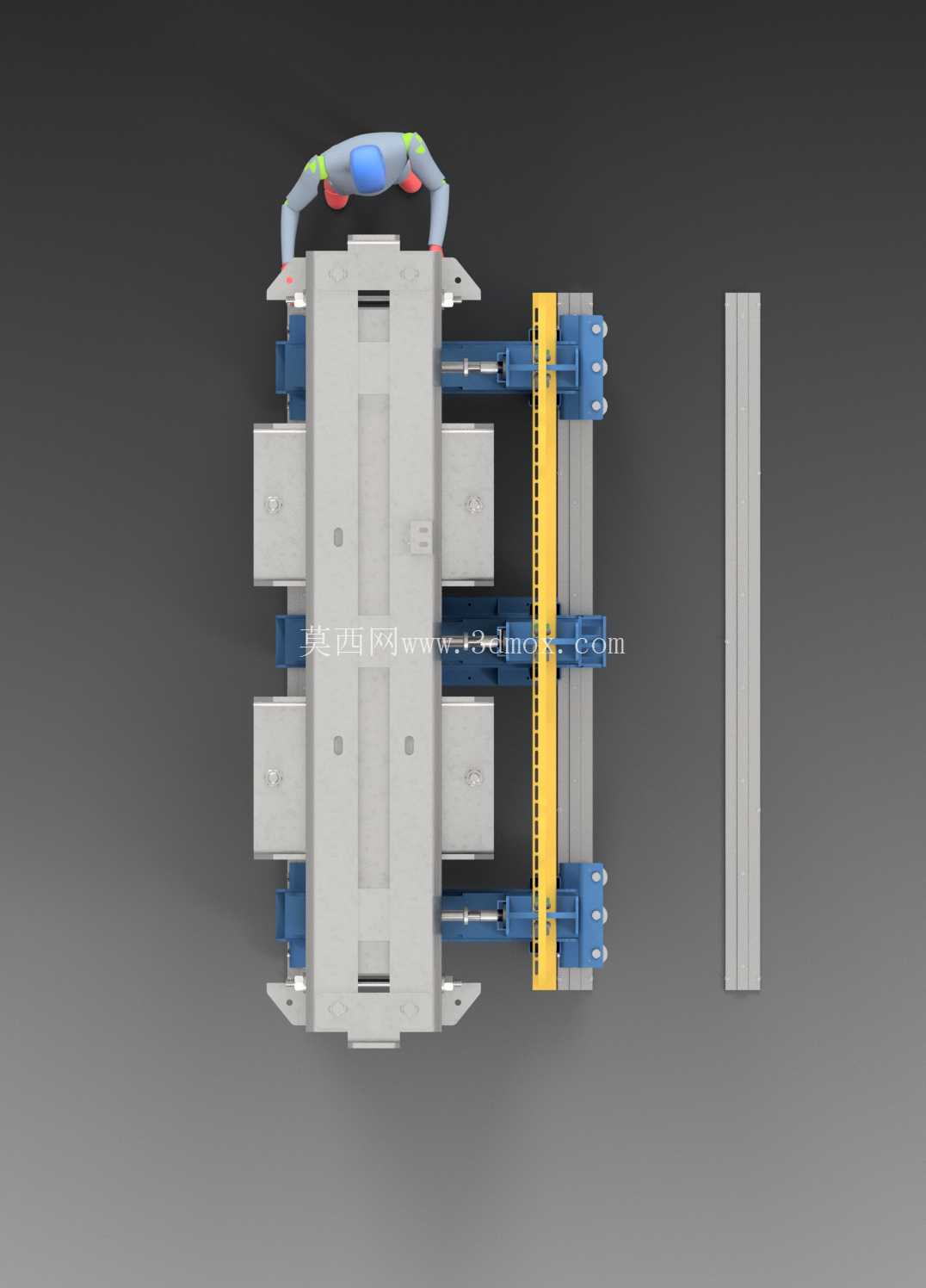

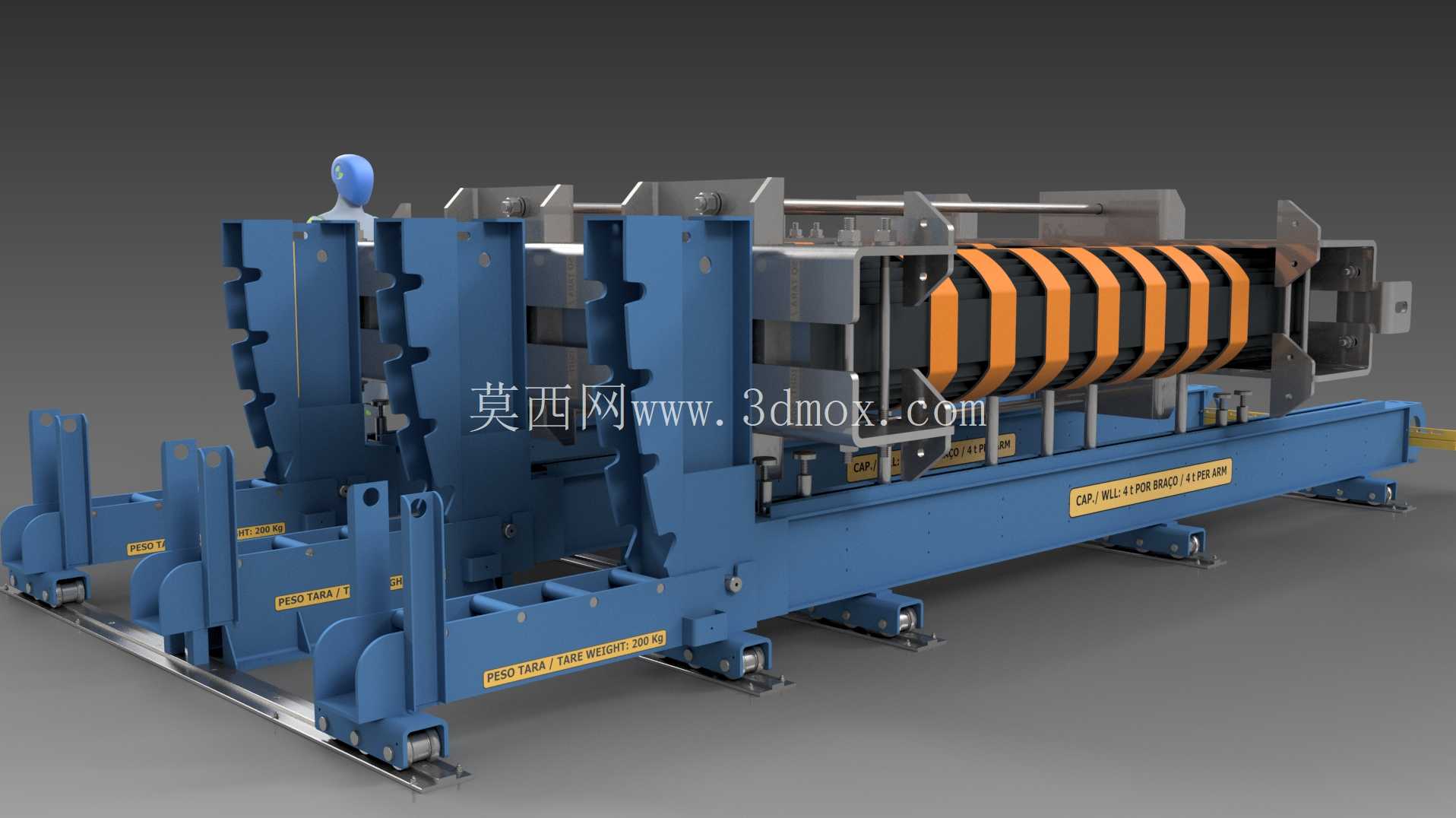

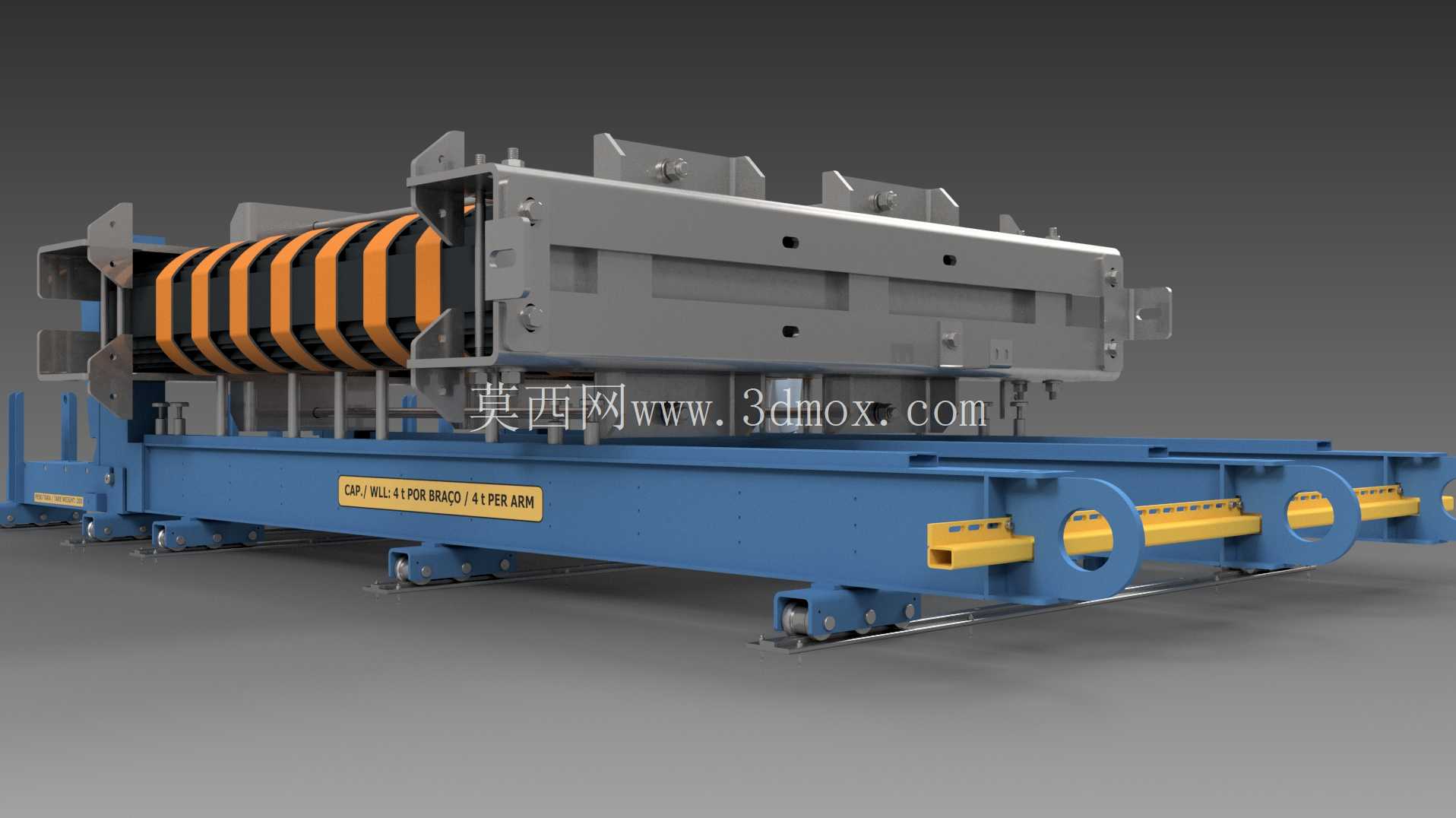

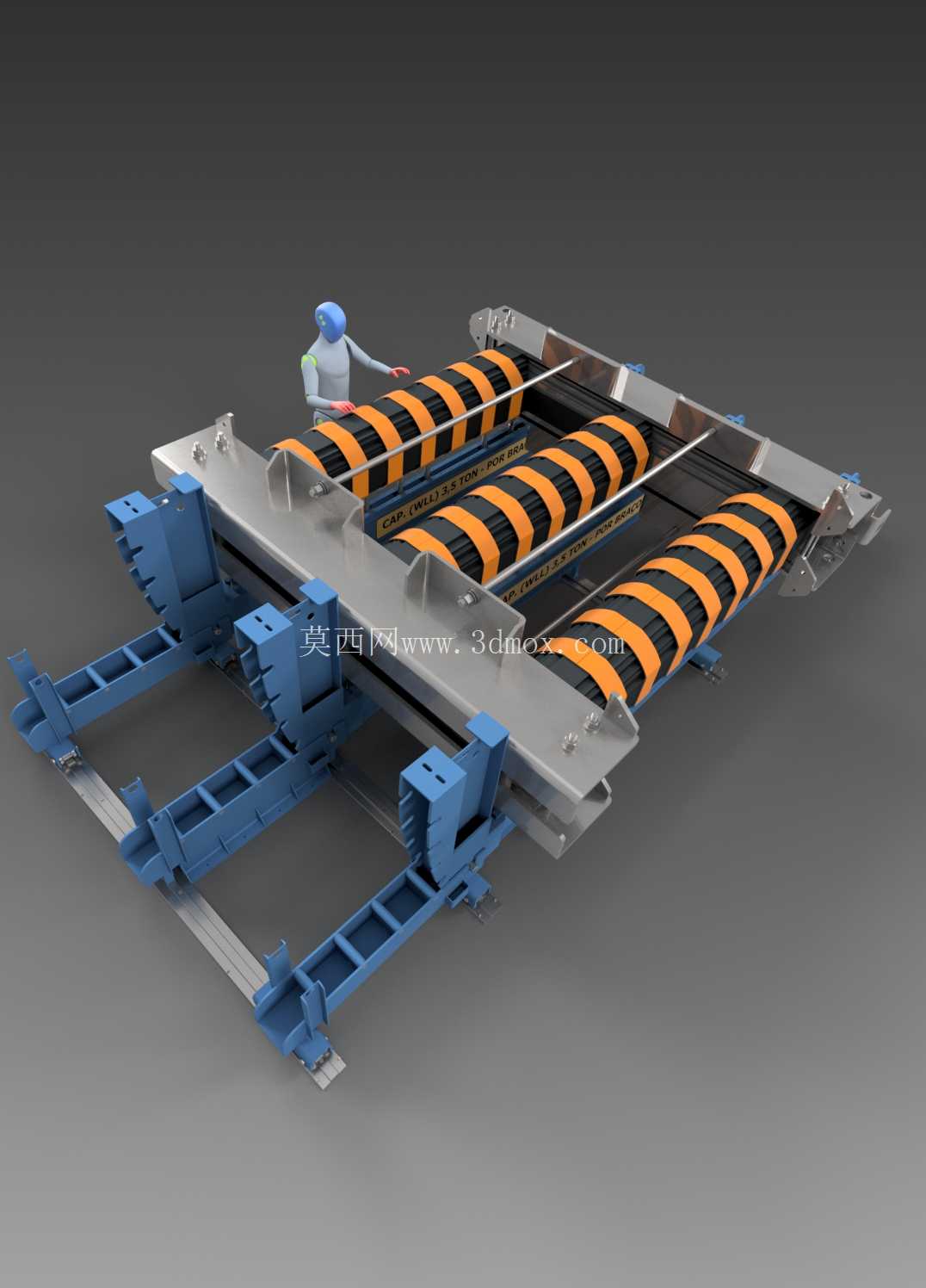

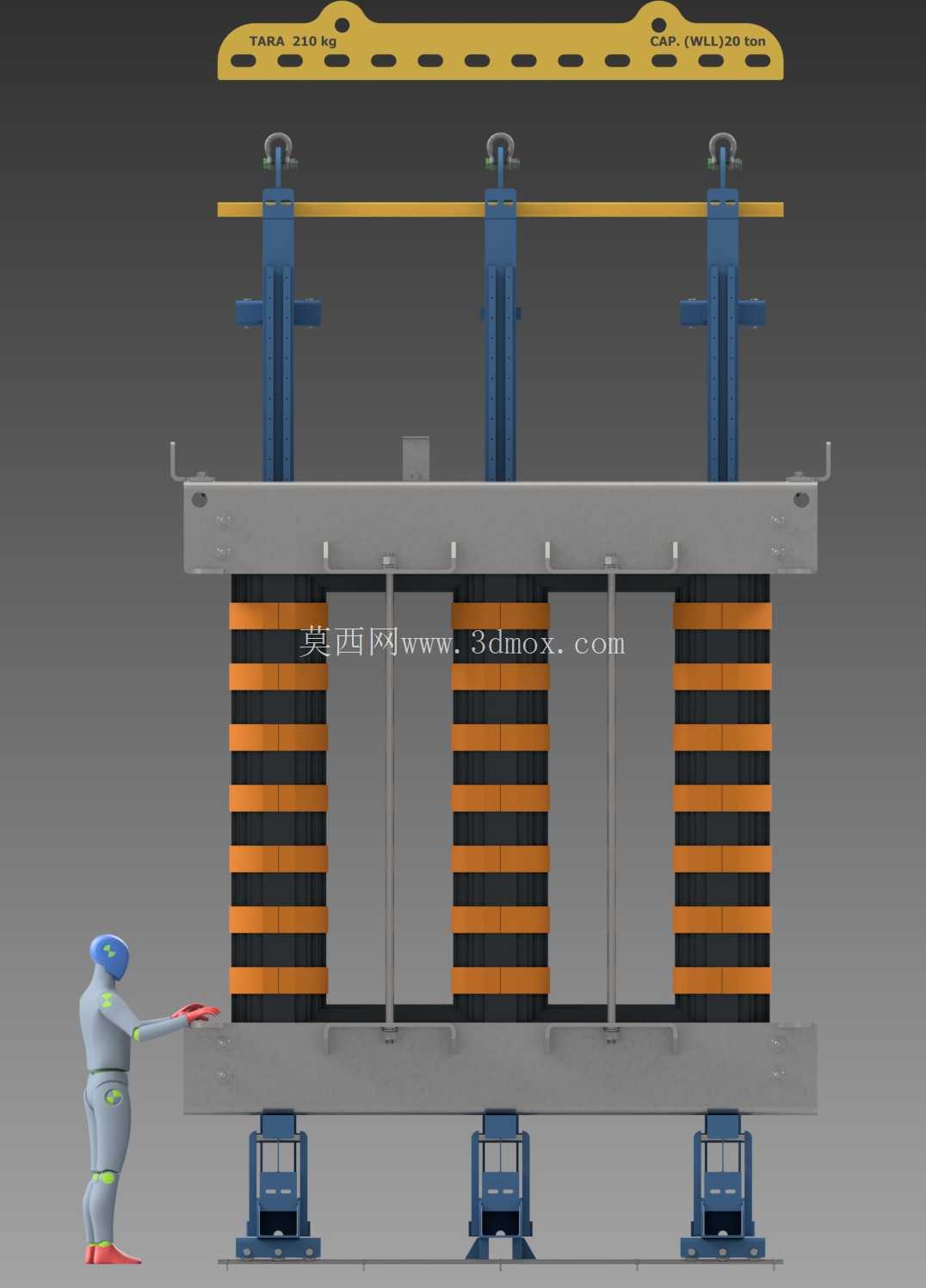

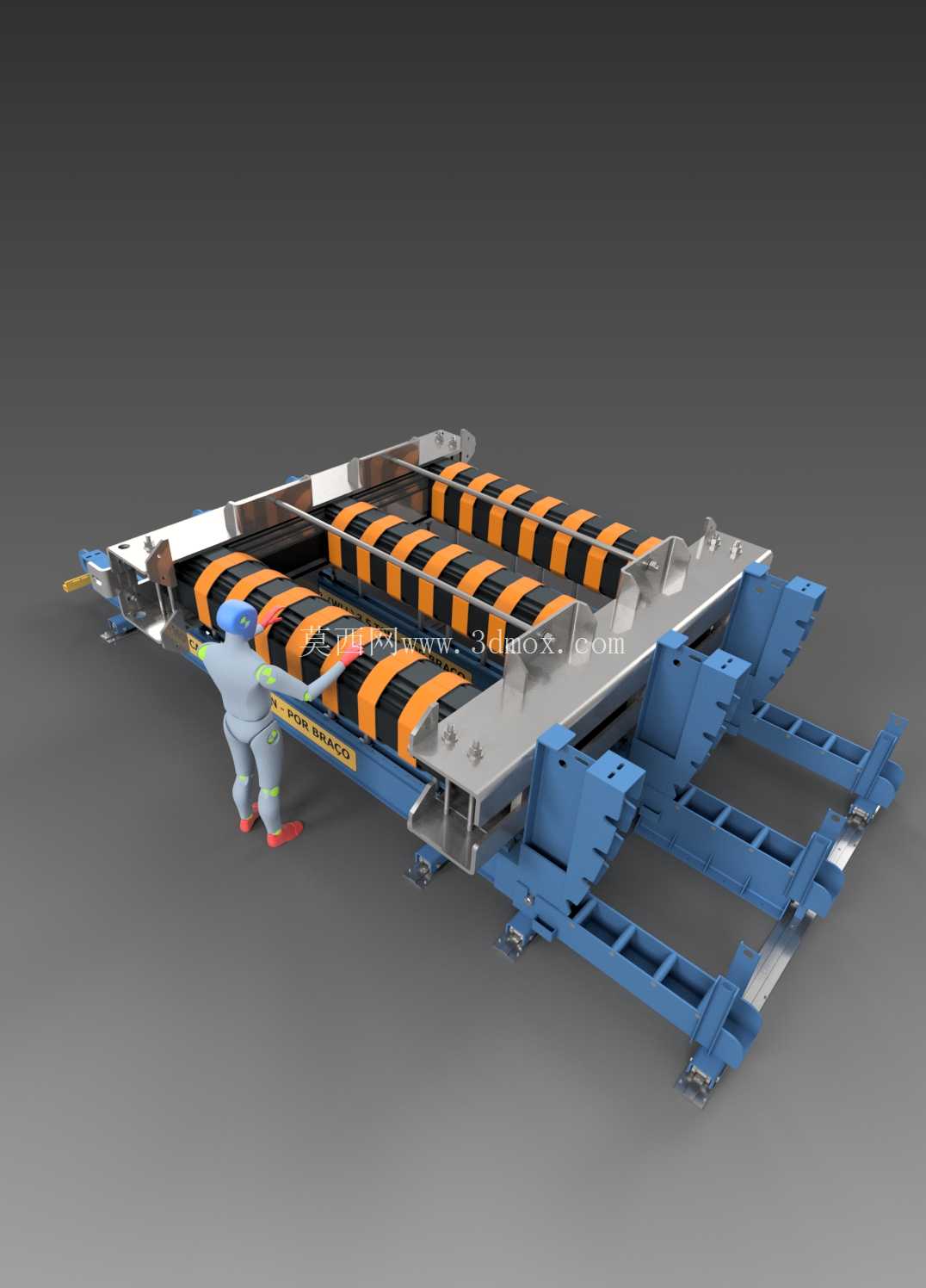

该重型装配台主要服务于大型电力变压器铁芯的叠装、整形与预装配工序，是变压器铁芯制造环节的核心工位载体，适配12吨级及以下规格的铁芯叠装作业需求，覆盖电力装备制造车间内铁芯从散片叠积到整体预成型的全流程工位支撑。从结构设计逻辑来看，整体采用分体式基座加双侧定位立柱的框架形式，底部基座为加厚型钢焊接箱型结构，沿长度方向布置多组可调式支撑脚座，可根据车间地面平整度调整水平度，保证台面整体平面度误差控制在每米0.1mm以内，避免因基座形变导致铁芯叠片出现错位、气隙超差问题。双侧的定位立柱沿基座长度方向等距布置，每根立柱上集成了横向定位挡块与纵向压紧机构，挡块位置可通过T型槽内的锁紧螺栓沿长度、高度两个维度调整，适配不同窗宽、不同叠厚的铁芯规格，压紧机构采用梯形丝杠驱动，压紧力可通过端部的碟簧组缓冲，避免刚性压紧导致硅钢片绝缘层破损。

在功能配置上，台面上沿铁芯叠装方向布置了多组滑动支撑条，支撑条表面镶嵌非金属耐磨衬垫，既降低硅钢片推移过程中的摩擦阻力，也避免硬质金属表面刮伤硅钢片涂层；基座中部预留了铁芯下夹件安装定位槽，叠装完成后可直接在台面上完成下夹件的紧固与铁芯初步绑扎，减少铁芯二次吊装转运带来的形变风险。设备的安装边界需结合车间起重设备的作业范围规划，整体长度方向需预留至少1.2m的操作空间，用于硅钢片上料、定位调整与工装夹具操作，宽度方向双侧各预留0.8m的通道，满足操作人员巡检、尺寸检测的通行需求，设备总高度适配常规车间10t桥式起重机的吊钩最低作业高度，无需额外开挖地坑即可完成安装调试。

从实际应用场景出发，该装配台可兼容三柱、五柱等不同结构形式的大型电力变压器铁芯叠装作业，叠装过程中可通过立柱上的基准块快速定位铁芯的中心柱与旁柱位置，相比传统简易焊接工装，叠片对齐效率提升40%以上，同时可有效控制铁芯叠装的接缝偏差，降低变压器空载损耗。设计过程中通过有限元仿真对基座、立柱的受力形变进行了校核，在满负载12吨的工况下，基座最大形变位置集中在中部跨距区域，形变量小于0.2mm，完全满足铁芯叠装的精度要求；所有连接位置均采用铰制孔螺栓加定位销的组合固定方式，避免长期受交变载荷出现连接松动，设备表面的涂覆层采用耐油耐磨的工业环氧漆，可抵御车间内切削液、防锈油的腐蚀，延长设备使用寿命。台体端部还预留了检测工位接口，可后续加装激光位移传感器、叠厚检测装置，实现叠装过程的实时尺寸监测，适配数字化车间的升级需求。
