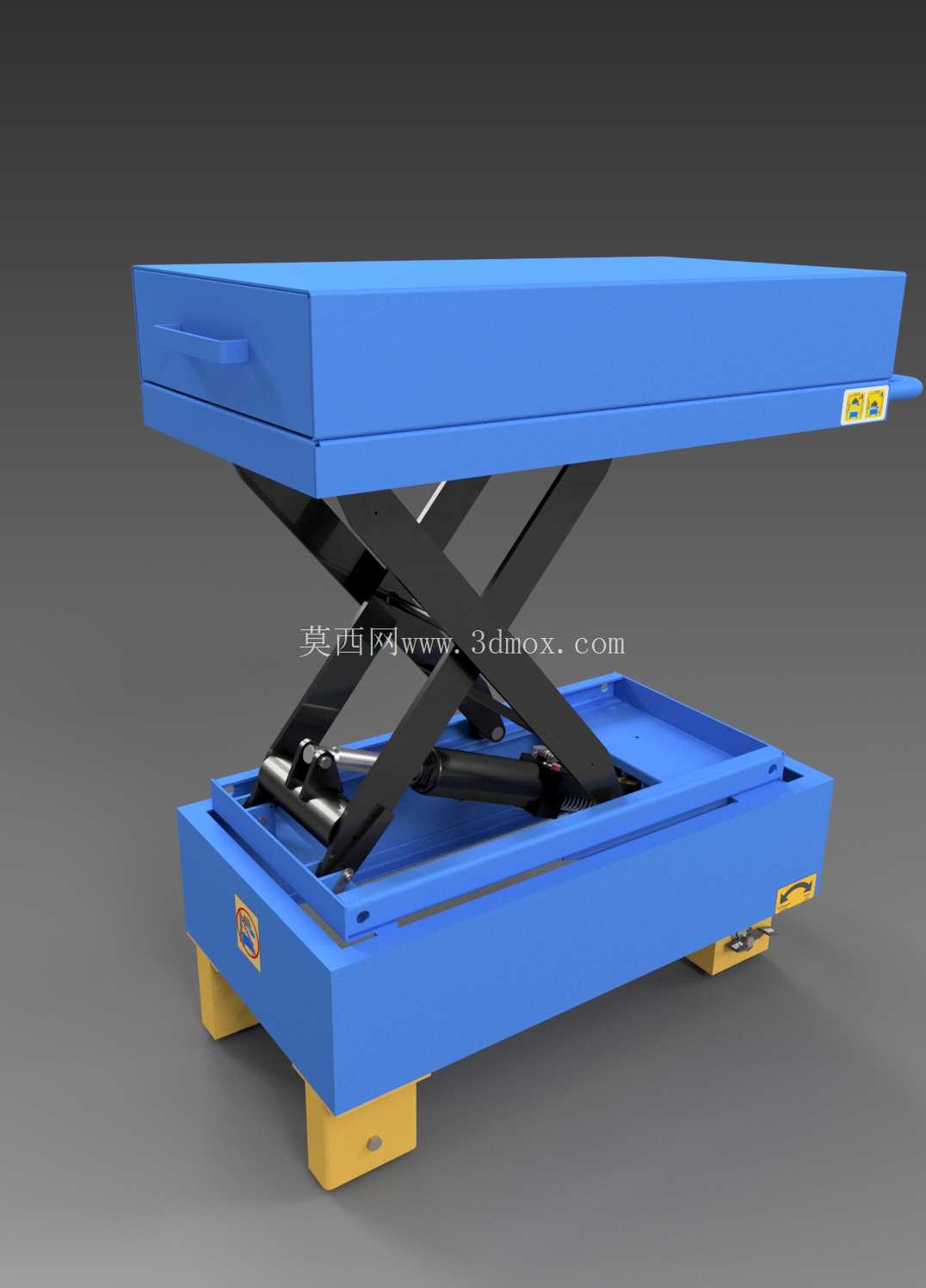

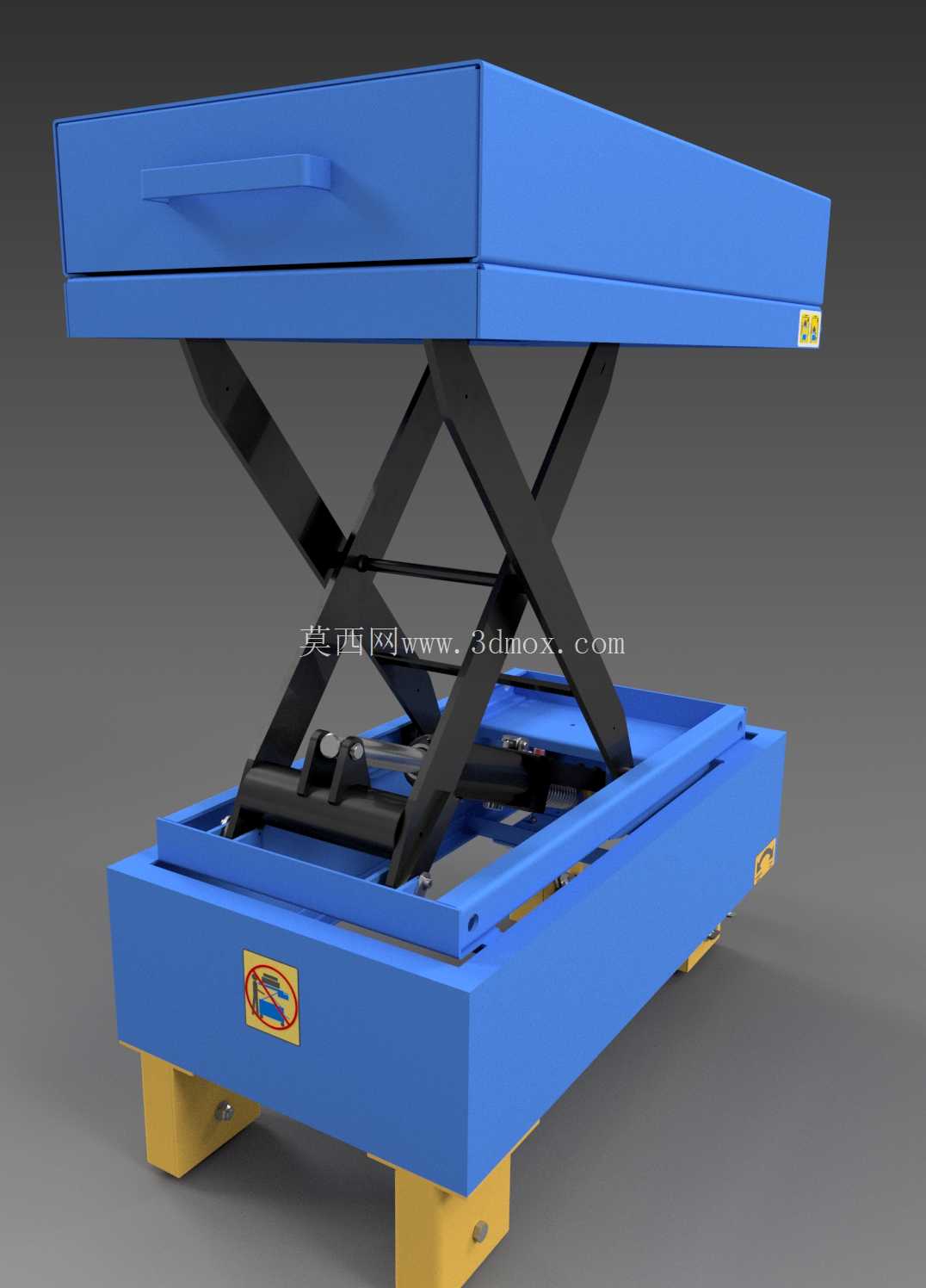

工业磨床配套剪叉式液压升降工作台

这款剪叉式液压升降工作台，核心定位是工业磨床作业场景的配套承载工装，主要服务于电力设备制造领域的整流器、工业变压器等重型部件的装配、调试与维护工序，解决这类大重量、高精度要求部件在磨修、组装过程中高度适配、位置微调的实际作业痛点。从实际落地的作业场景来看，车间内进行整流器组件装配时，工人需要频繁调整工件高度来匹配磨头作业位置、对接组装工位的基准面，传统固定高度工作台需要反复借助吊装设备移位调平，不仅作业效率低，还容易因吊装对位偏差造成工件磕碰、装配精度超差，这款升降台就是针对这类痛点做的定向结构设计。

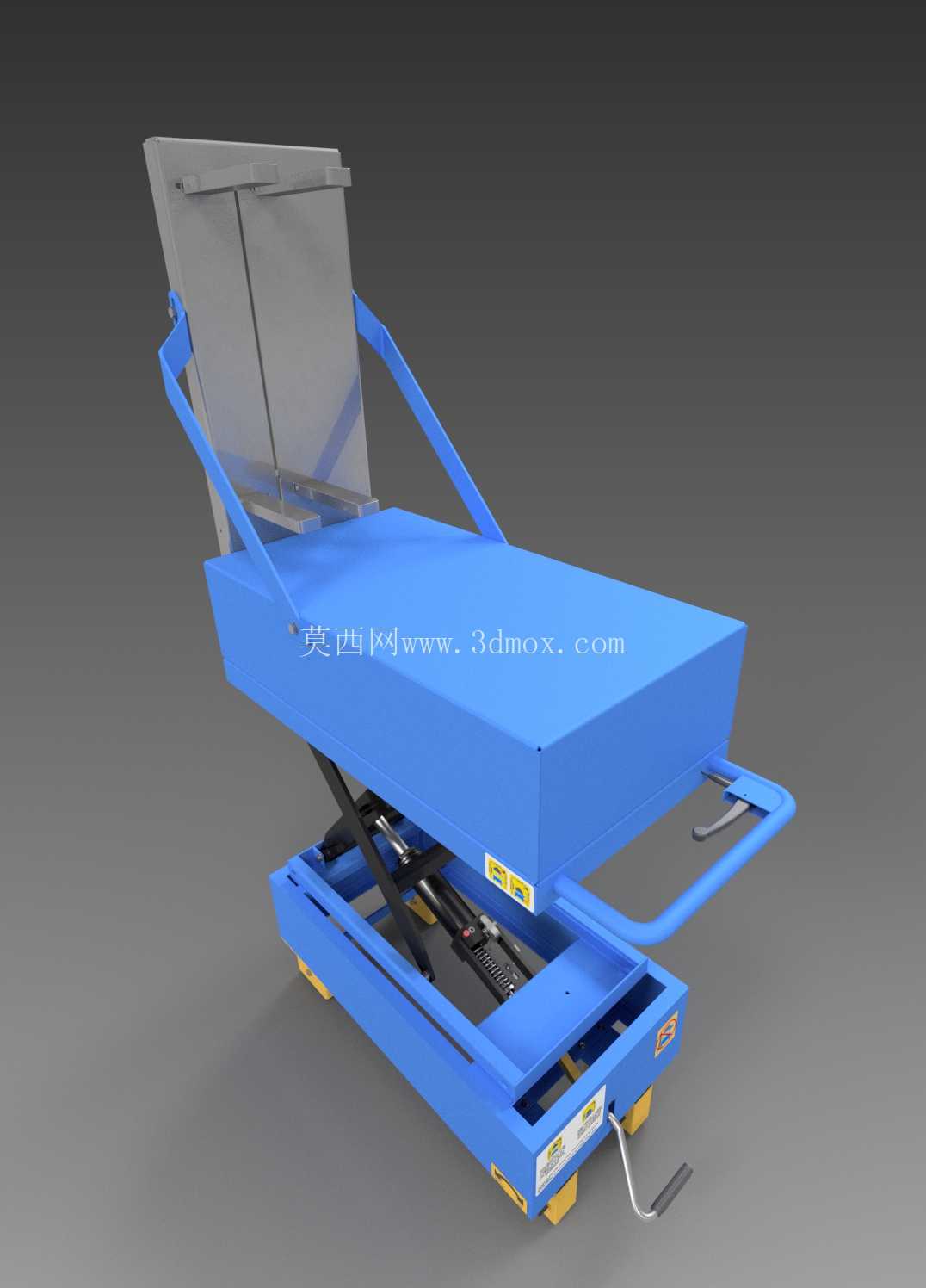

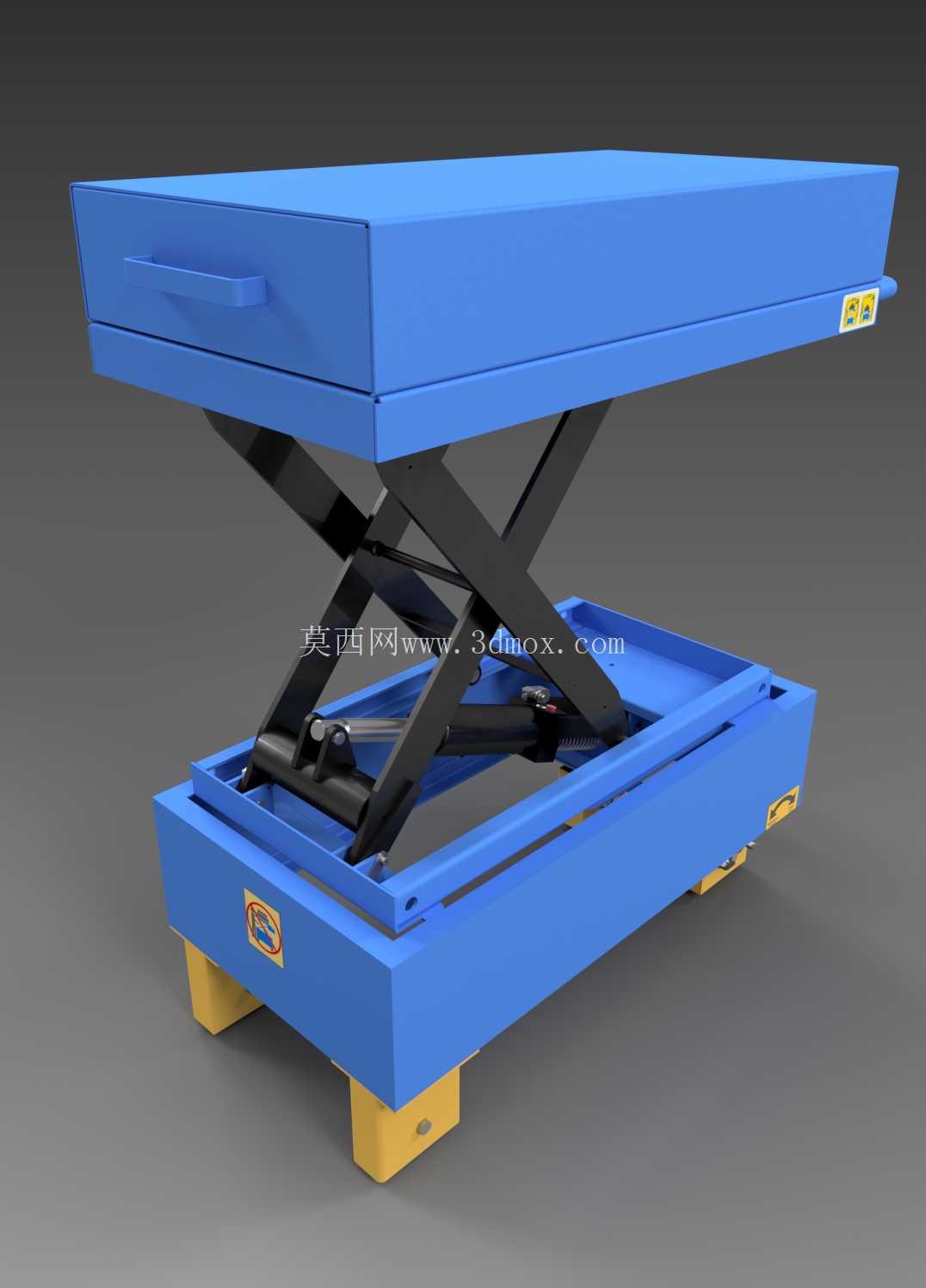

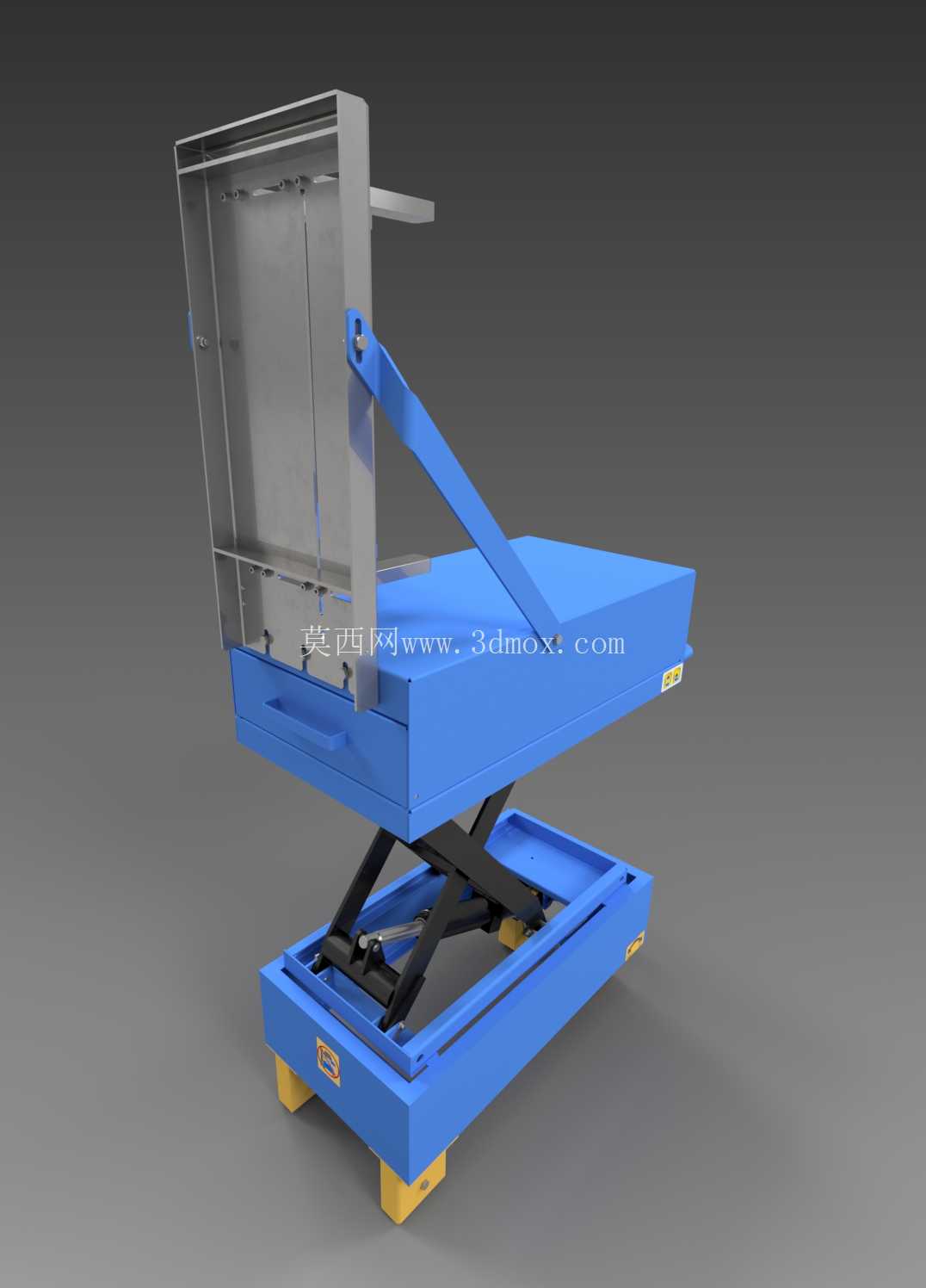

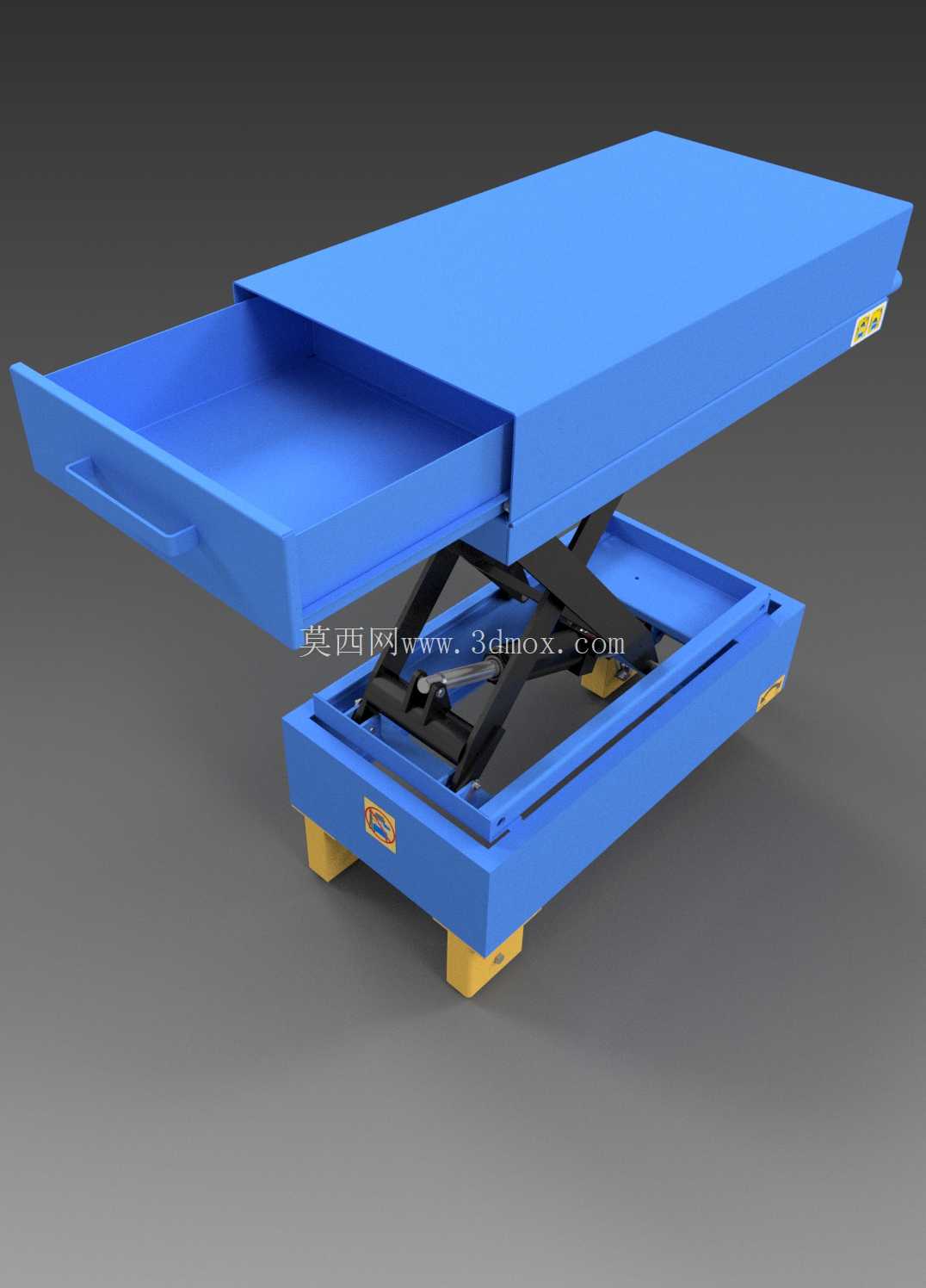

结构设计上优先考量了长期工业作业的可靠性，主体承载框架采用ASTM A36结构钢焊接成型，剪叉臂的铰接点做了镶套耐磨处理，避免长期重载升降造成铰接位磨损旷量，保证升降过程的垂直度精度，不会出现台面偏载倾斜的问题。台面侧边集成了工具收纳抽屉，作业时常用的扭力扳手、塞尺、磨修辅具可以就近存放，减少工人往返工具柜取件的无效动线，抽屉滑轨采用重型工业三节轨，满载工具状态下抽拉顺畅无卡滞，同时带有限位锁止结构，设备移位过程中抽屉不会自行滑出。

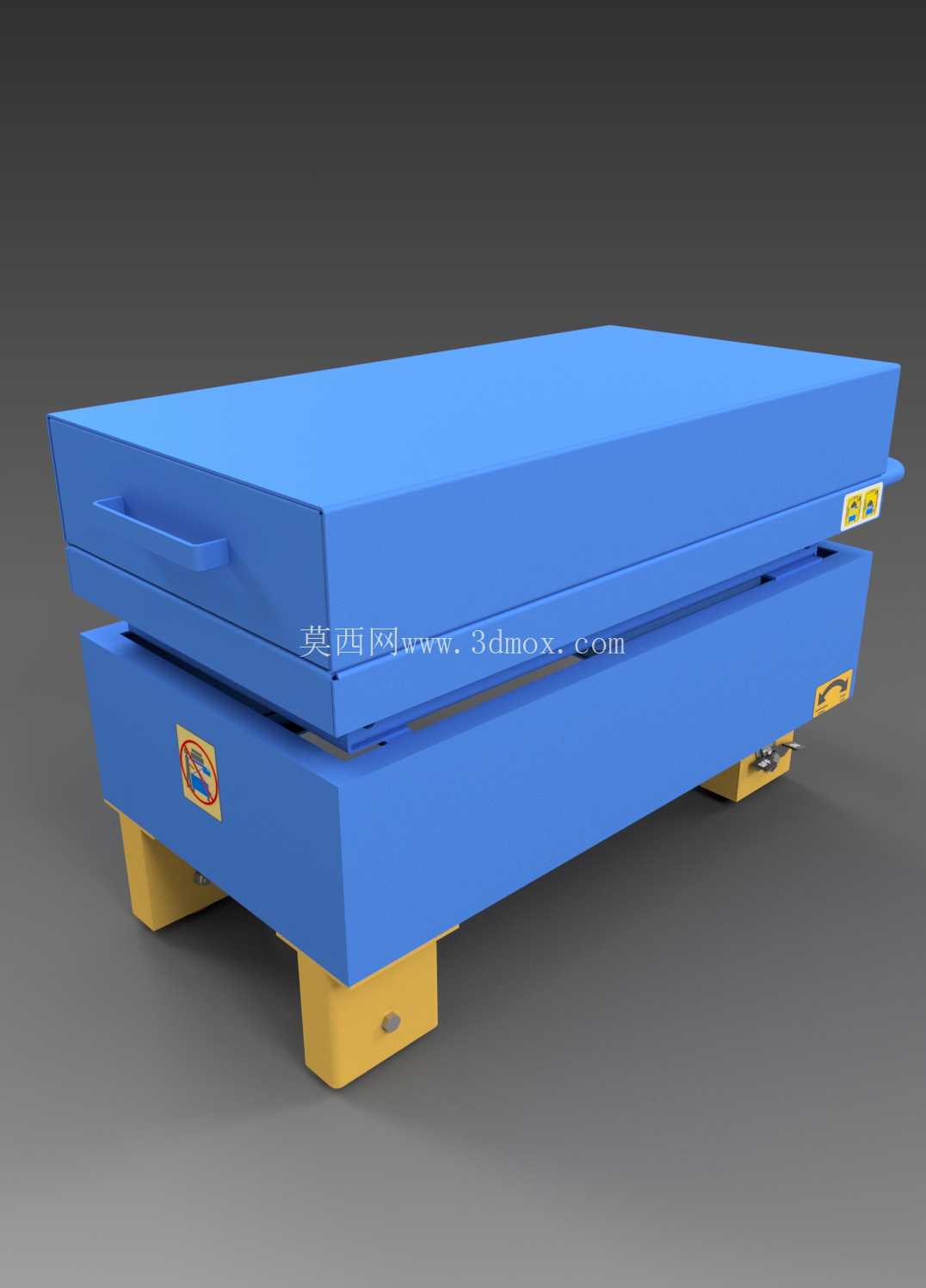

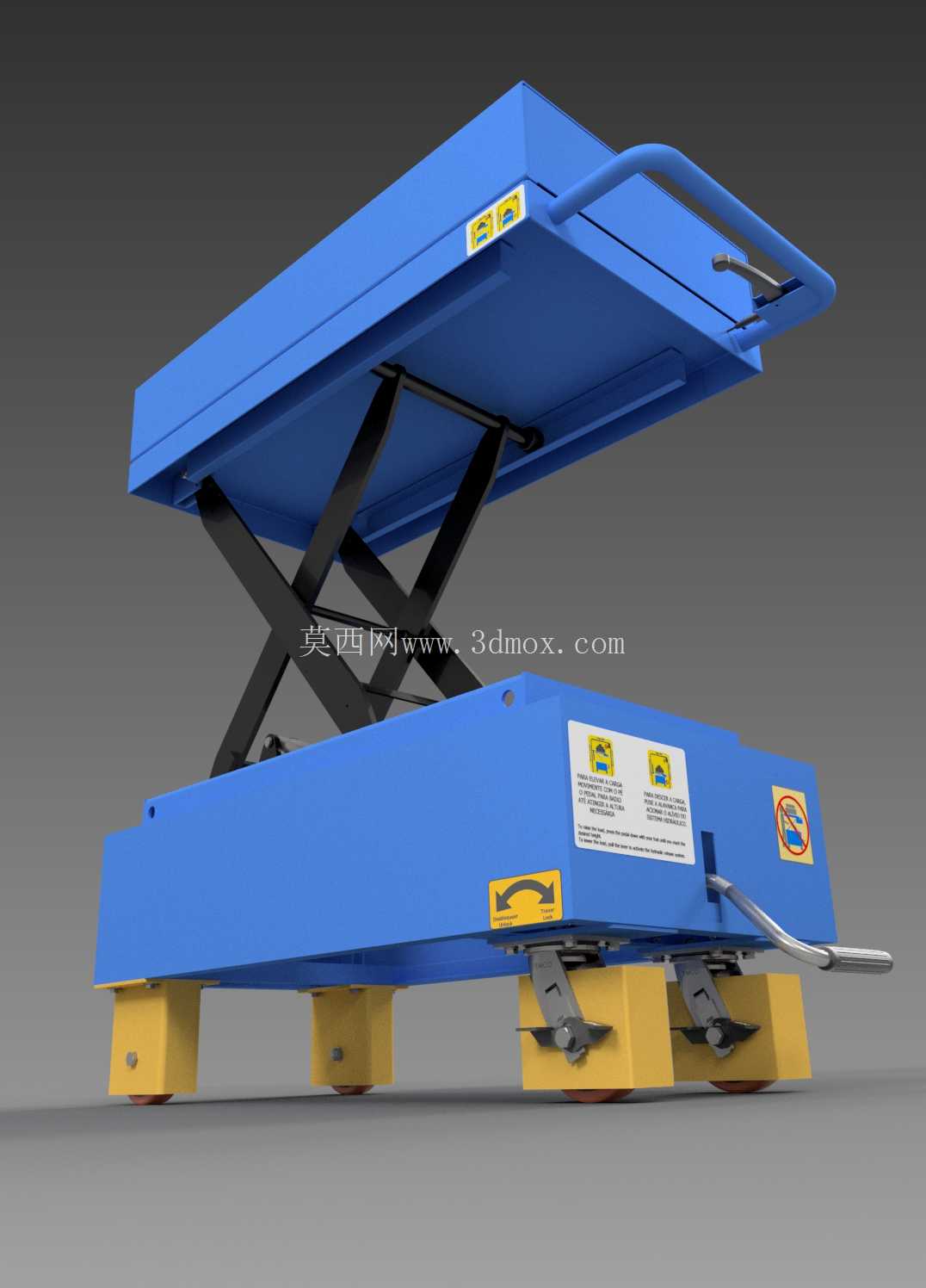

设备底部配置了工业重载脚轮与定向支撑脚的组合结构，脚轮采用聚氨酯包胶材质，在车间环氧地坪上移动时不会划伤地面，同时具备转向锁止功能，需要跨工位转运工件时，可以解锁脚轮将设备推移到对应工位，到位后旋下支撑脚将整机抬升，让脚轮脱离地面，保证作业过程中设备不会出现滑移，支撑脚的调节行程可以适配车间地面±15mm的平整度偏差，无需额外垫设调整垫片就能快速调平台面水平度。

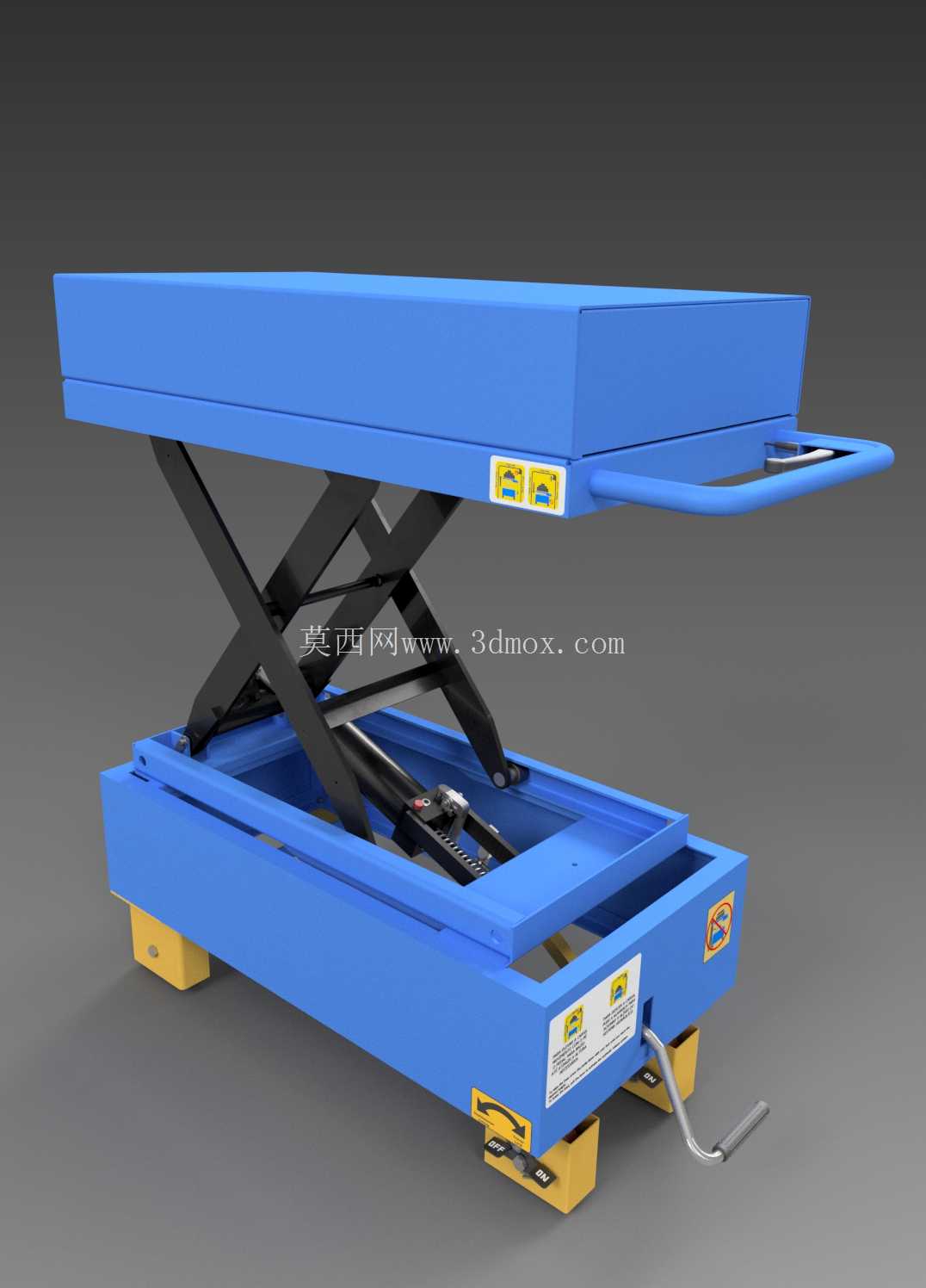

液压驱动单元做了隐藏式内置布局，整套液压泵站、剪叉驱动油缸都布置在台面下方的封闭腔体内部，避免车间内的金属磨屑、切削液溅入液压系统造成阀组卡滞、油液污染，液压回路设置了溢流保护与防爆阀，一旦出现管路意外破裂的情况，防爆阀会瞬间锁死油路，台面不会出现快速下坠的安全隐患，保障作业人员与工件的安全。升降操作采用脚踏式控制开关，操作人员双手可以全程扶持工件或者持握作业工具，不需要腾出手操作按钮，操作逻辑贴合磨床作业的实际操作习惯，升降速度控制在每秒10mm以内，避免快速升降带来的工件晃动，方便对位过程中的微调整。

台面的额定承载适配常规工业整流器组件的重量范围，最大升降高度为1200mm，最低高度控制在300mm，这个高度区间既可以满足工人站立作业时的舒适操作高度，也能适配不同规格磨床的作业台面基准，不需要额外制作过渡转接板。台面上预留了标准T型槽安装位，可以根据待加工工件的外形尺寸快速定制压装夹具，不需要在台面上额外钻孔焊接，保证台面的平面度不会被二次加工破坏。设备的外形宽度控制在800mm，长度1500mm，这个尺寸边界可以顺利通过车间内的标准通道门、货运电梯，跨车间转运时不需要拆解设备，适配多车间流转的作业需求。

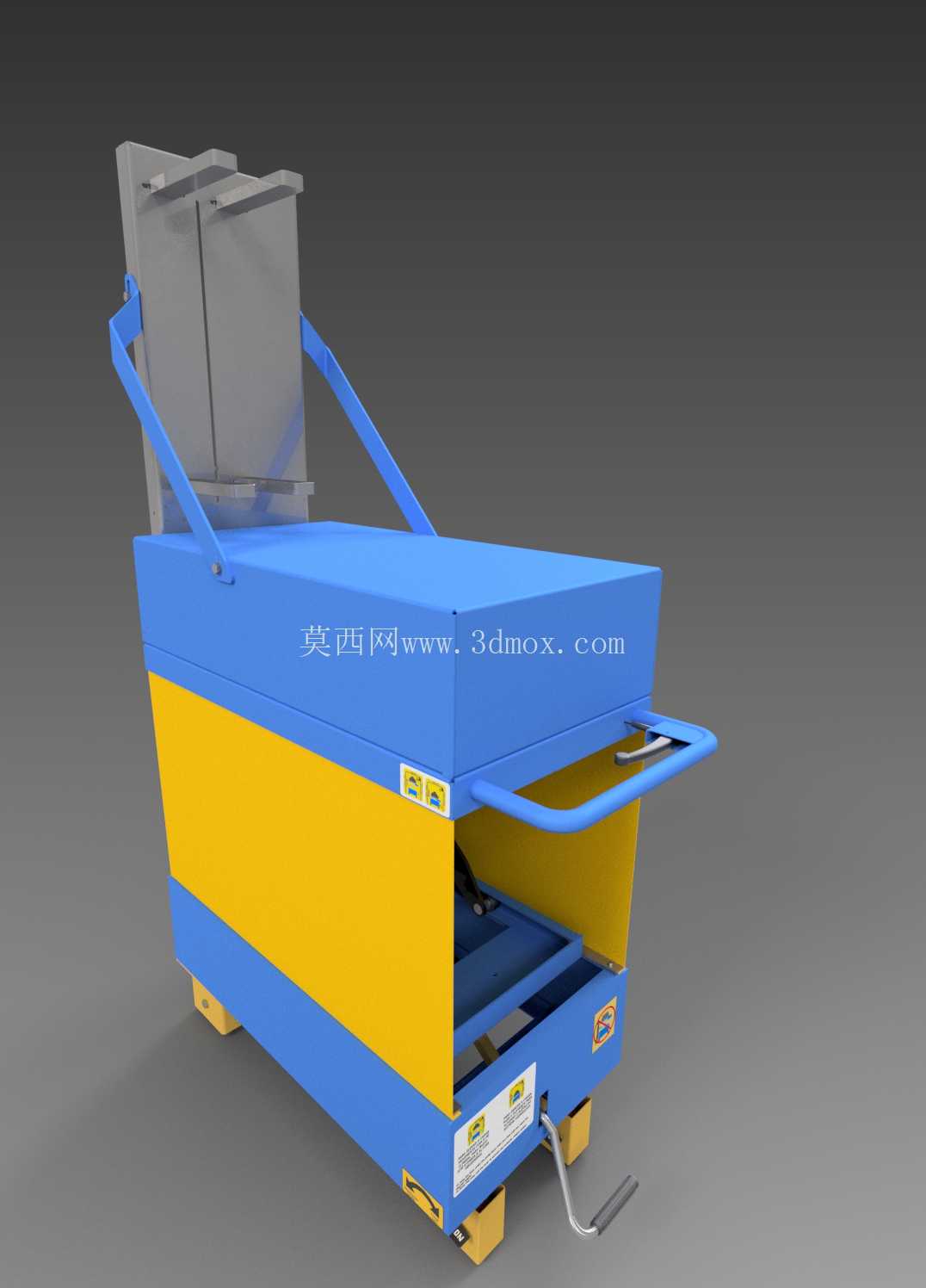

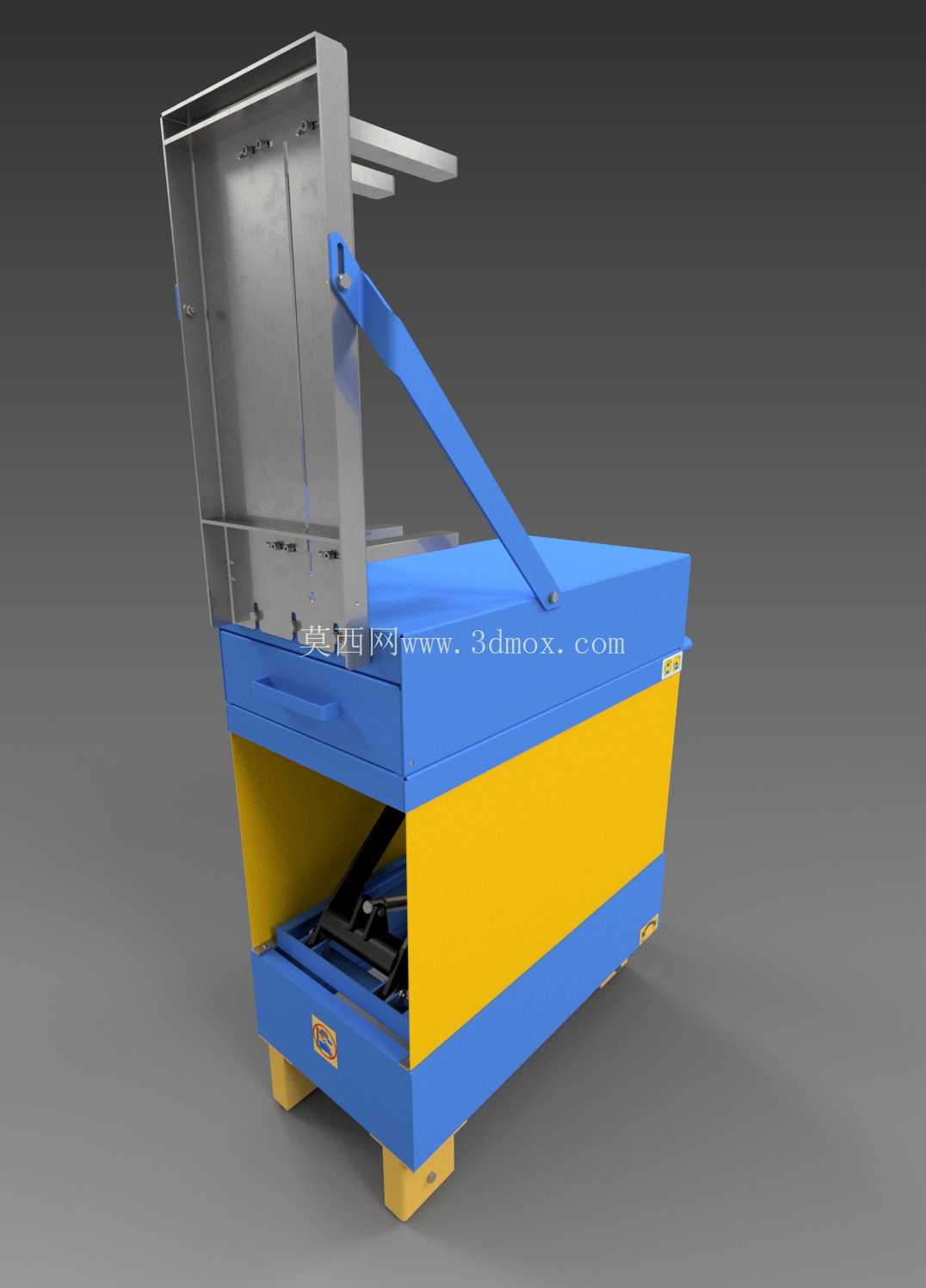

从人机工程设计角度，这款设备没有设置突出的操作手柄、外置管线，所有边角都做了R10的圆角倒钝处理，避免工人作业过程中磕碰划伤，台面侧边设置了可折叠的安全防护挡边，当工件放置到位后可以翻起挡边，防止工件在升降、微调过程中从台面滑落，不需要时可以向下翻折与台面齐平，不会占用额外的作业空间，也不会干扰磨床磨头的进给路径。针对电力设备制造车间的作业环境，设备表面做了耐磨喷塑处理，蓝黄分色的外观涂层不仅符合车间设备的安全色标识规范，黄色的低位警示色可以提醒周边作业人员注意设备位置，避免叉车、转运推车经过时发生碰撞，涂层本身耐油污、耐切削液腐蚀，日常清理只需要用抹布擦拭就能去除表面的油污与磨屑，维护成本极低。

在实际装配验证过程中，这套结构的偏载能力达到额定载荷的30%，也就是当工件重心偏离台面中心150mm时，依然可以平稳升降，不会出现卡滞、倾斜的问题，适配整流器类部件重心分布不均的实际放置情况，不需要每次装夹都反复找正重心位置，减少了装夹辅助时间。液压系统的保压性能可以保证台面在任意高度停留24小时，下沉量不超过2mm，满足长时间磨修、装配作业的高度稳定性要求，不会因为油缸内泄造成工件高度偏移，影响加工装配精度。
