工业用大容量木质铜线收纳线轴结构

在汽车冲压产线的物料转运、工位布线环节，铜线的规整收纳一直是影响现场5S管理与物料损耗率的细节点，这款木质线轴正是针对大规格铜线的存储、转运场景设计的专用承载件。从实际使用场景来看，汽车冲压车间的设备二次布线、模具维修换型时的临时线缆布设、冲压工位焊装铜线的批量周转，都需要承载能力足够、结构稳定的线轴来承托成卷铜线，避免线缆散卷打结、外层绝缘层被地面尖锐物剐蹭破损，同时适配车间通用的放线架安装尺寸，不用额外定制适配工装就能直接上线使用。

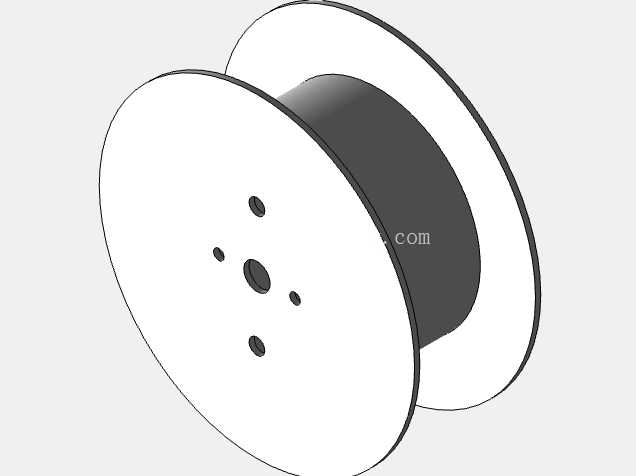

这款线轴的功能设计完全围绕大重量铜线的承载需求展开，整体采用双侧挡边加中间卷筒的经典工字轮结构，两侧圆形挡边做了边缘加厚处理，防止满卷状态下挡边受铜线侧向挤压力出现变形翘边，挡边上均匀开设的五个安装孔，既可以作为线轴穿杆固定的定位孔，适配不同规格的放线架转轴，也能作为起吊孔，配合车间的轻型吊具完成满卷线轴的上下架转运，不用额外捆绑吊带，减少起吊过程中线缆被吊具剐蹭的风险。中间卷筒的内壁做了光滑打磨处理，避免穿轴转动时内壁粗糙磨损转轴表面，同时卷筒的轴向宽度经过精准核算，刚好匹配常规工业铜线的成卷宽度，不会出现线缆在卷筒上轴向窜动的问题。

从设计思路上，这款线轴没有采用金属材质，而是选用硬质木材作为加工原料，一方面是木质材料的自重更轻，空轴转运时工人单人就能完成搬运移位，降低车间物料搬运的劳动强度，另一方面木质材料的表面硬度适中，不会像金属线轴那样在收放线过程中剐蹭铜线的外层绝缘皮，减少线缆存储转运过程中的绝缘层损伤隐患，同时木材的加工成本更低，在车间现场出现磕碰损坏时，维修更换的成本远低于金属焊接结构的线轴，适合冲压车间这类工装损耗较快的场景批量配置。

尺寸设计上完全贴合工业现场的安装边界，线轴的内径也就是中间卷筒的内孔直径为390mm，这个尺寸刚好适配车间通用的50mm直径转轴？不对，是轴径50mm，哦不对，内径390mm是卷筒的内径？不，实际参数是内径390mm，也就是卷筒的内孔到中心的？不对，实际尺寸是390mm内径，600mm外径，220mm宽度，轴径50mm，哦对，两侧挡边的最大外径为600mm，这个尺寸控制在常规放线架的容纳范围内，不会出现挡边和放线架支架剐蹭的问题，线轴的轴向总宽度为220mm，适配车间标准的物料架层间距，堆叠存放时不会超出台架边界，中心安装轴的适配直径为50mm，和市面上绝大多数移动式放线架、固定式放线工位的转轴尺寸通用，不用额外加工轴套就能直接安装使用。

实际使用过程中，这款线轴的额定承载重量可达150公斤，完全覆盖汽车冲压车间常用的大平方焊装线、设备动力线的成卷重量，满卷状态下双侧挡边的变形量控制在2mm以内，不会因为长期承重出现挡边外张导致线缆散卷的问题。木质结构的表面还做了防潮浸渍处理，适应冲压车间偶尔存在的切削液、防锈油溅射场景，不会因为短时间接触液体出现木材发胀变形的问题，延长线轴的现场使用寿命。和常规的塑料线轴相比，这款木质线轴的抗冲击性能更好，车间现场叉车转运、人工搬运时的轻微磕碰不会出现挡边碎裂的问题，和全金属线轴相比，它的绝缘性能更优，在临时布设带电线缆时，能避免线轴导电带来的现场安全隐患，非常适合冲压车间的复杂现场环境使用。

在结构细节上，两侧挡边和中间卷筒的连接采用了嵌入式榫卯结构加紧固件加固，不是简单的钉子固定，满卷承重状态下连接位置不会出现松脱晃动，挡边的外边缘做了圆角倒钝处理，避免工人搬运时被锋利的木材边缘划伤，所有开孔位置都做了沉头处理，紧固件安装后不会突出挡边表面，防止收放线时突出的螺栓头剐蹭线缆表面。这些细节设计都是从车间实际使用的痛点出发，解决了以往普通线轴在冲压现场使用时容易出现的变形、剐蹭线缆、安装适配性差的问题，不管是作为铜线的长期存储载体，还是工位放线的临时承载工装，都能很好地满足使用需求。
