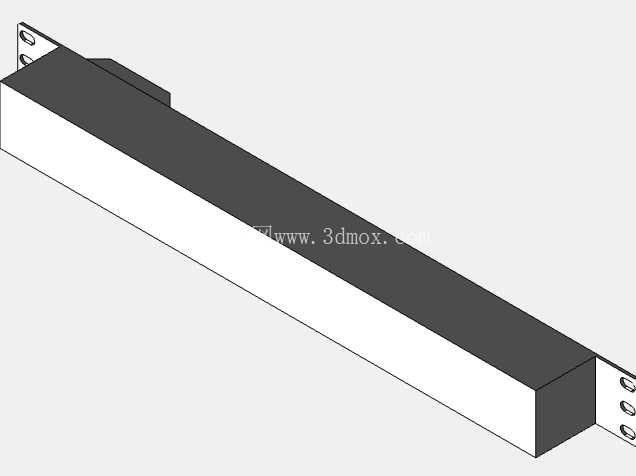

19英寸机架式6回路开关单元结构设计

这款19英寸规格的机架式开关单元，主要适配标准19英寸工业机柜的安装场景，在通讯机房、工业控制柜、数据中心配电支路、车载集成设备舱这类需要集中回路通断控制的场景中应用广泛。日常运维中，这类开关单元承担着分回路供电通断、负载侧断电检修隔离的核心作用，相比零散布置的独立开关，集成式的机架安装结构能大幅压缩柜内安装空间，同时规整柜内布线走向，降低后期线路排查的工作量。

从结构设计逻辑来看，整体采用长条形型材作为主体承载框架，长度方向完全匹配19英寸机柜立柱的安装孔位间距，两端延伸出的带孔安装耳直接与机柜立柱的方孔条贴合固定，不需要额外加装转接支架，安装时仅需四颗机柜专用螺丝即可完成固定，安装公差控制在±0.5mm范围内，能避免长期使用后因震动出现安装位偏移的问题。主体外壳采用上下扣合的拼接结构，拼接缝隙控制在0.2mm以内，既可以满足内部元器件装配时的操作空间需求，也能在后期维护时快速拆开上盖进行触点检修、接线端子紧固等操作，不需要将整个单元从机柜上完全拆卸。

功能层面，该开关单元集成了6路独立的通断控制回路，每一路回路的接线端子都做了独立的隔仓设计，不同回路的进出线位置互不干扰，接线时可以按照柜内布线的走向分别从上下两侧引入线缆，避免多股线缆交叉堆叠带来的散热隐患。操作手柄的排布间距经过反复调整，单路开关操作时不会触碰相邻回路的手柄，避免运维过程中出现误操作导致的非计划断电。开关触点部分选用了带灭弧结构的接触件，在通断额定负载时能快速熄灭拉弧，延长触点的实际使用寿命，同时降低通断瞬间对后端敏感设备的电压冲击。

安装边界方面，整体深度控制在常规机柜的前后立柱安装空间范围内，不会与机柜内前后布置的理线架、配线架产生空间干涉，外壳侧面预留了散热通风的细缝，在柜内强制风冷的环境下，内部触点及接线端子产生的热量可以顺着缝隙快速散出，不会出现局部积热导致的绝缘老化问题。两端安装耳的厚度做了加强处理，在满配接线、单元整体重量达到上限时，安装耳不会出现弯折变形，能长期保持安装位置的稳定性。

从建模细节来看，所有安装孔位的位置、尺寸都完全对应实际量产零件的加工公差，装配关系上还原了外壳拼接、开关模块固定、安装耳铆接的全部配合细节，在做机柜整体布局的三维装配验证时，可以直接调用该模型进行干涉检查，不需要额外调整尺寸参数。接线端子的位置预留了足够的线缆弯曲半径空间，模拟接线时可以直观判断线缆引入后的弯折角度是否符合布线规范，避免实际装配时出现线缆弯折过度导致的线芯断裂、绝缘层破损问题。

在实际工程选型中，这类机架式开关单元常和机柜内的电源分配单元、信号配线模块搭配使用，统一的19英寸安装尺寸可以让整柜的设备排布更加规整，不同功能模块的安装高度可以按照运维操作的频率进行上下调整，常用的开关单元布置在运维人员站立时手部容易操作的高度区间，减少运维操作的俯身、抬手幅度。结构设计时也考虑了不同使用场景的兼容性，安装耳上的固定孔做了长圆孔设计，可以适配不同品牌机柜立柱的孔位微小偏差，不需要现场对安装孔进行二次扩孔加工，大幅提升现场安装的效率。外壳表面做了哑光防静电处理，在干燥的机房环境中不会积累静电，避免静电放电对内部回路及周边敏感电子设备造成干扰。
