带散热风扇的3D打印电子设备防护外壳

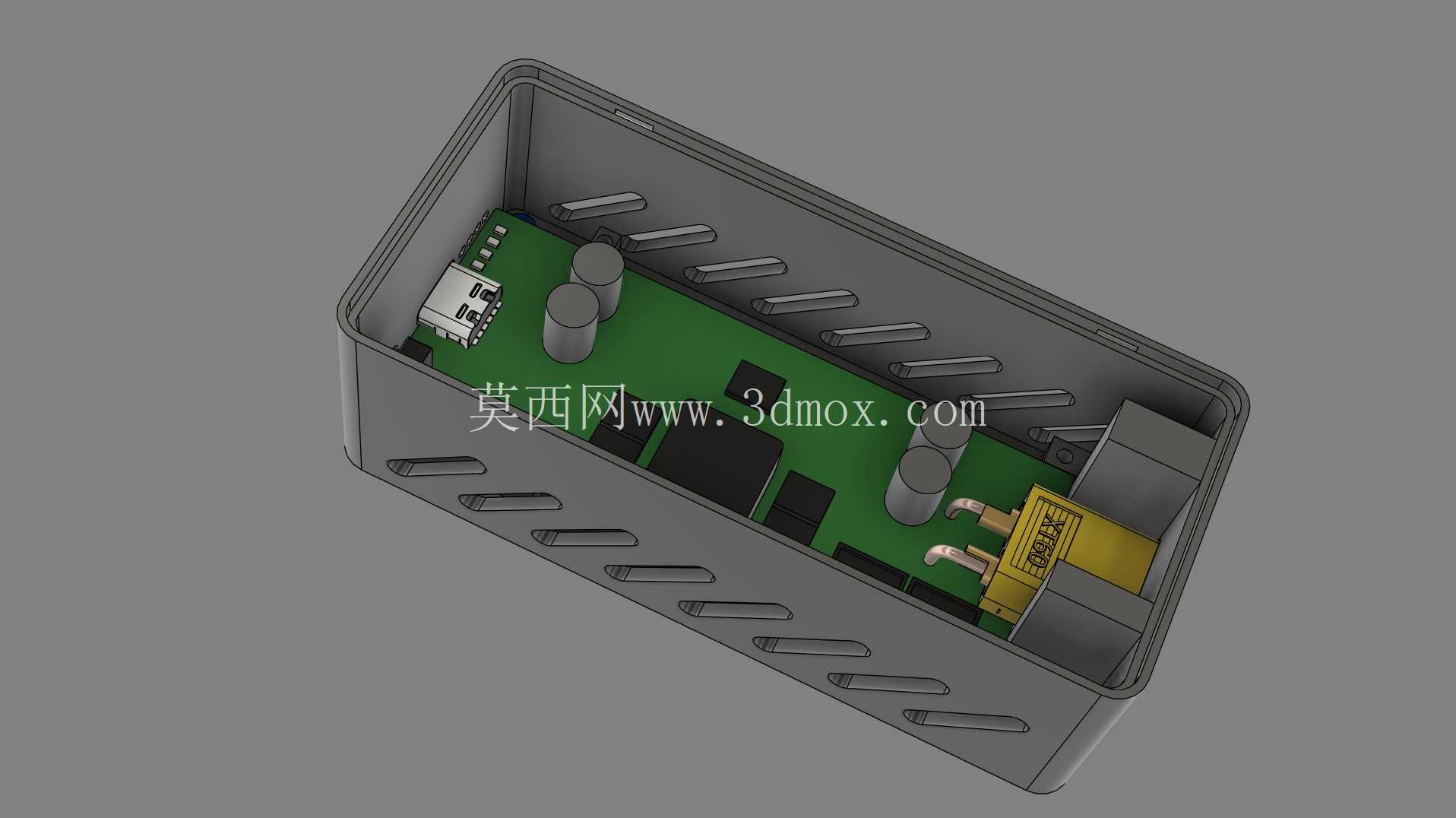

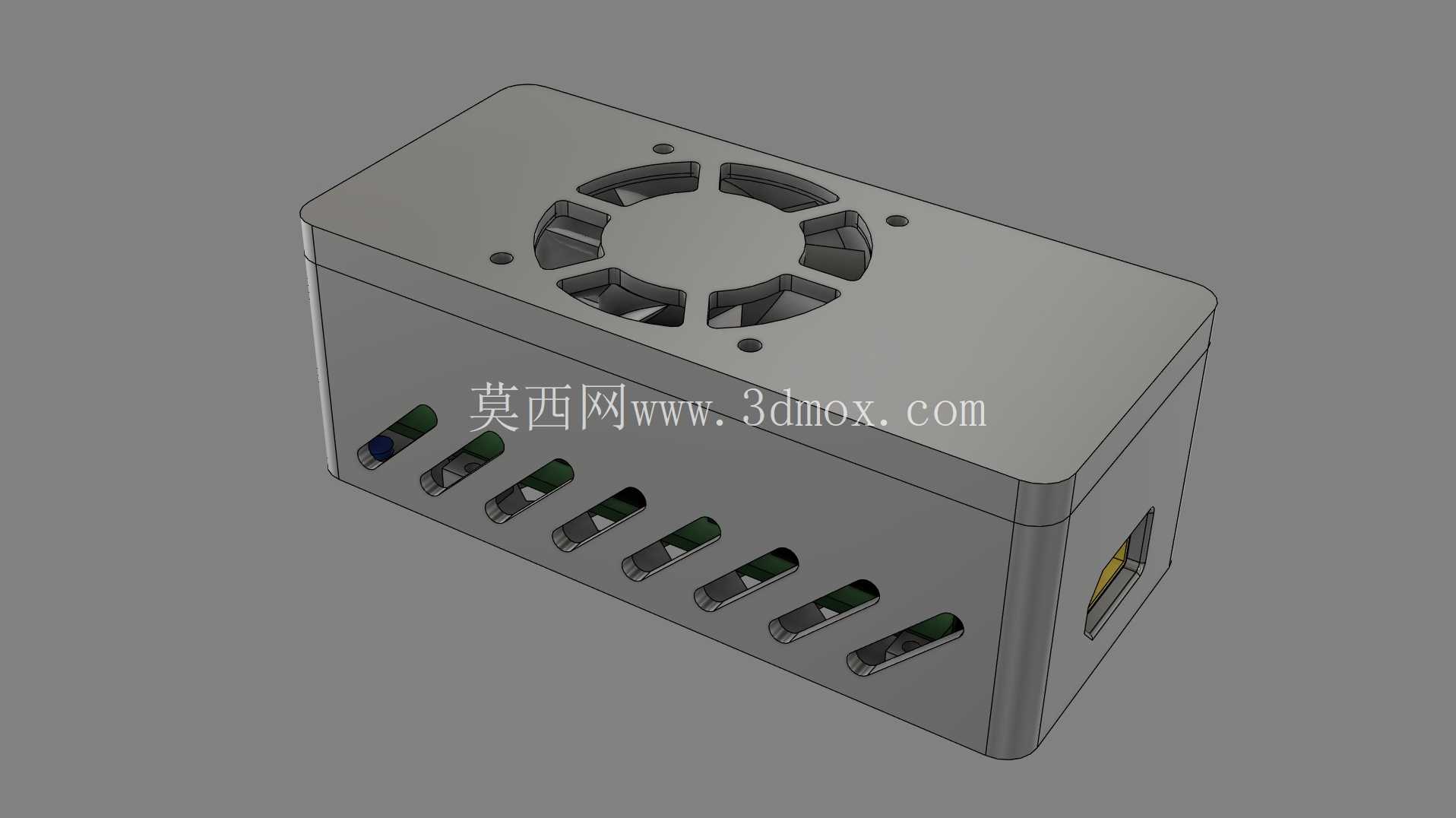

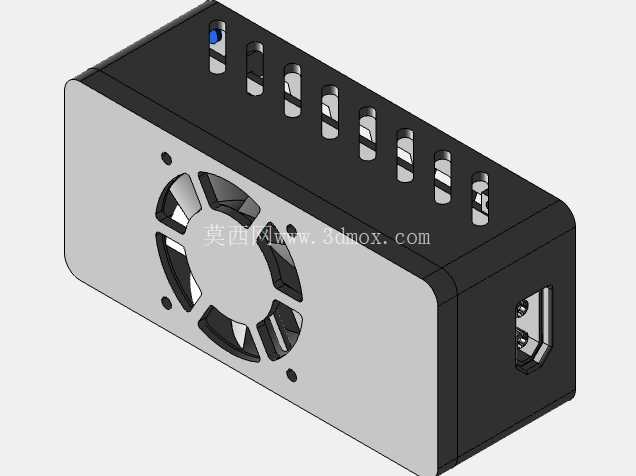

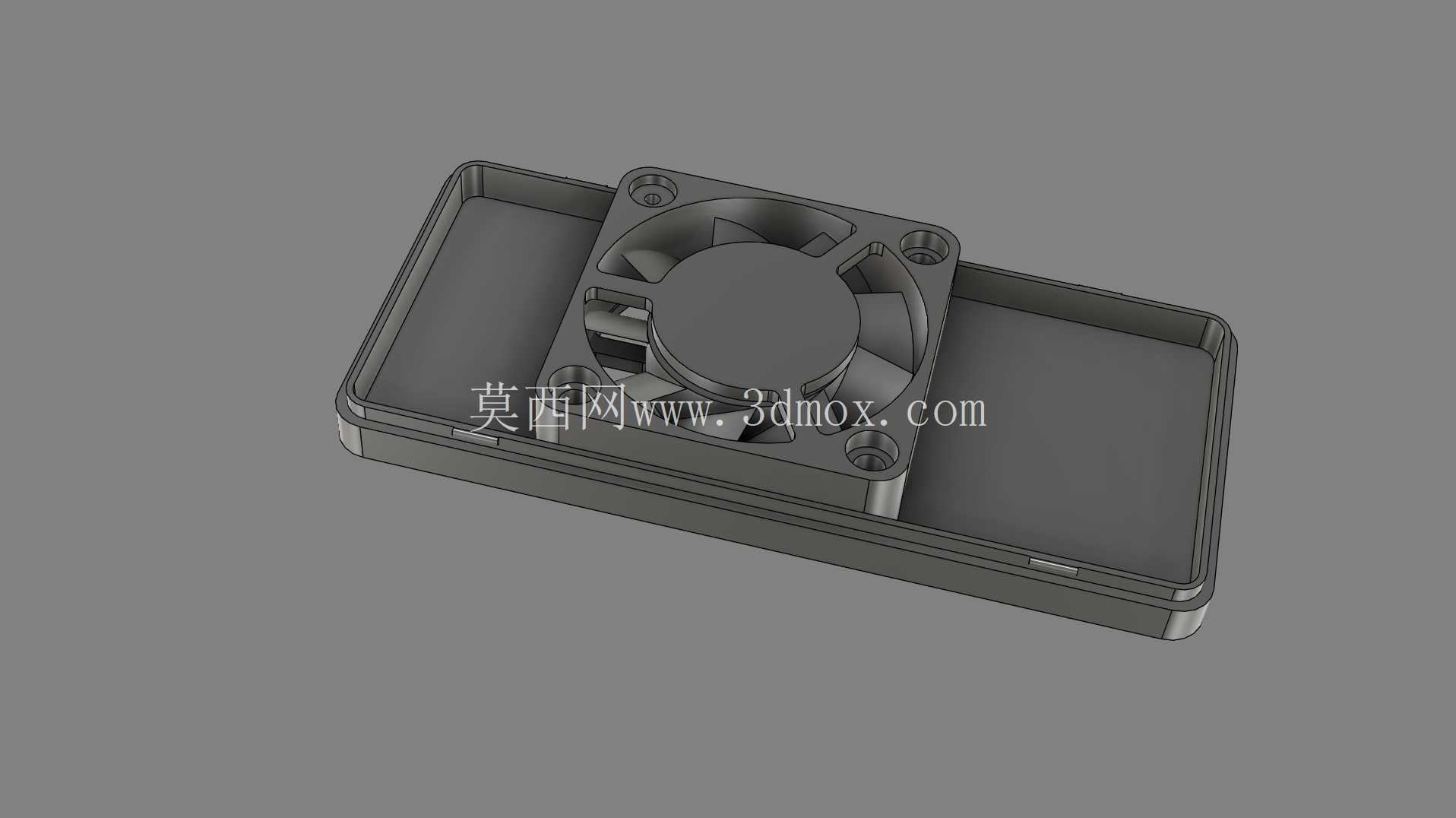

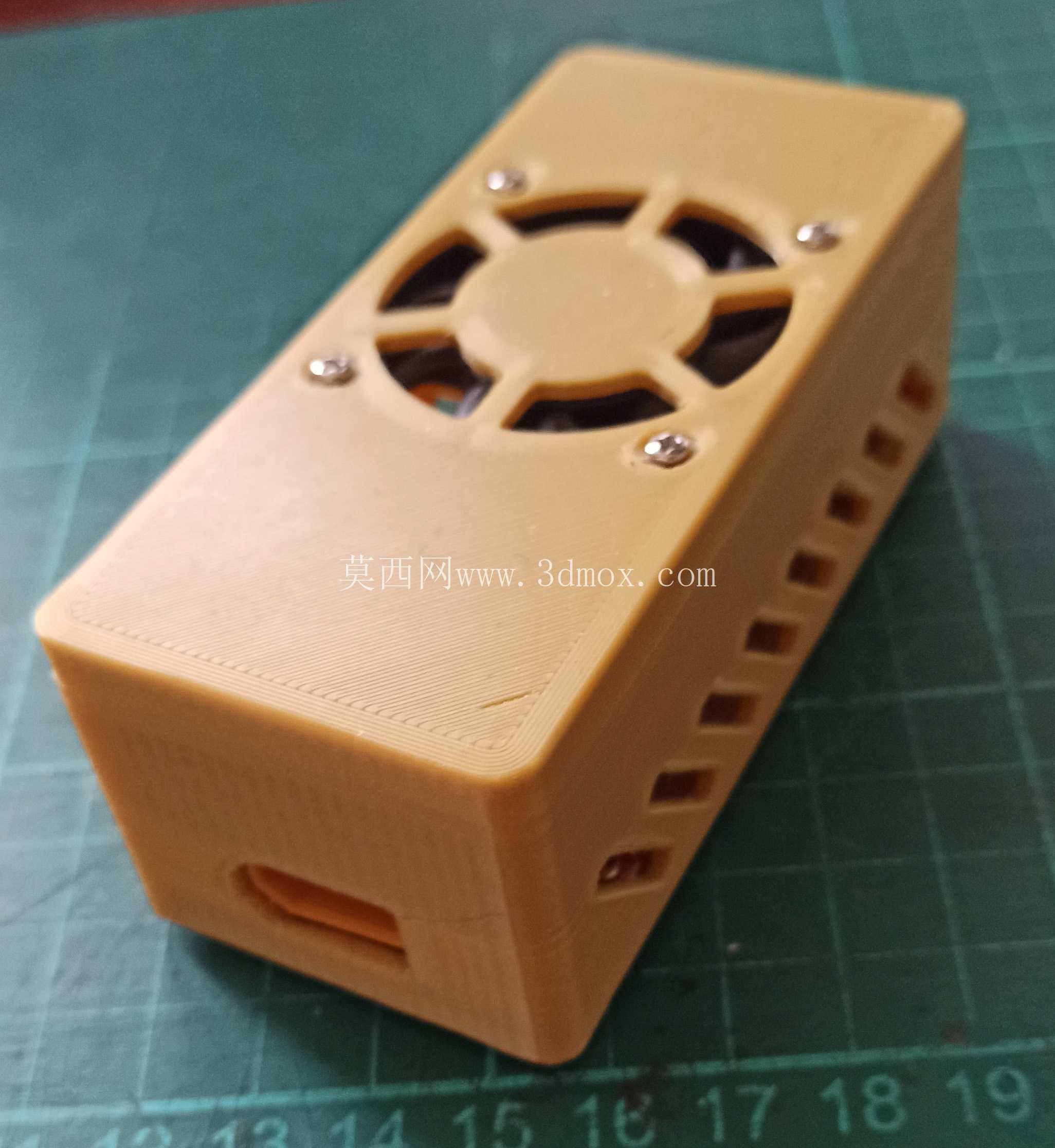

这款壳体主要面向小型嵌入式控制板、便携电源管理模块这类需要主动散热的小型电子装置使用，日常在桌面电子实验、小型工控模块外置防护、DIY数码改装场景里都能适配。从结构设计来看，顶面直接预留了标准40mm轴流风扇的安装位，四个角的螺丝柱做了沉头设计，装配后螺丝端面不会突出壳体表面，避免剐蹭周边物件，风扇位的格栅采用放射状镂空，既保证了足够的进风面积，又能阻挡大尺寸异物触碰扇叶造成损坏。壳体侧面排布了多组等距的横向通风槽，和顶部风扇形成垂直风道，空气从侧槽进入后直接带走板卡上功率元件的热量，再从顶部风扇排出，相比全封闭壳体散热效率提升明显，能避免模块长时间高负载运行出现过热降频的问题。壳体侧壁预留了标准USB接口的开口，位置刚好对应常见控制板、电源模块的接口排布高度，插接线材时不需要额外调整板卡安装位置，开口边缘做了0.2mm的倒角处理，不会割伤线材外被。壳体内部做了1.2mm的均匀壁厚，采用FDM工艺打印时不会出现翘边变形，内壁预留了2mm高度的板卡支撑凸台，板卡放入后不需要额外打胶固定，凸台和壳体一体成型，能把板卡和壳体底部分隔开，避免底部凝露直接接触电路板造成短路。安装边界上，壳体整体为长方体结构，边角做了R3的圆角过渡，没有尖锐棱角，放在桌面或者嵌入小型设备舱时不会刮伤其他部件，整体尺寸适配常见的40*40mm规格风扇，内部容纳空间可以放下最大60*35*20mm的电路板模块，四个角的固定孔位兼容M2自攻螺丝，不管是直接固定在安装面上，还是叠加其他扩展模块都有足够的装配余量。设计时特意把风扇安装位做了下沉0.8mm的处理，风扇装入后扇叶和壳体顶面基本齐平，不会突出壳体占用额外空间，侧部通风槽的宽度控制在2mm，既保证通风量，又能防止日常使用时细小的金属碎屑掉入壳体内部造成电路短路。壳体底部没有做全封闭设计，预留了和侧面对应的通风缺口，进一步辅助空气流通，同时也方便装配时从底部推出电路板，不需要硬撬壳体边缘造成结构损坏。实际使用中，这类壳体可以用来封装IP系列电源管理模块、小型单片机开发板、迷你温控模块这类带发热元件的小型电子装置，相比通用的塑料外壳，针对性的风道设计更适配需要持续运行的电子模块，3D打印的成型方式也方便使用者根据自身板卡的接口位置微调开口位置，不需要开模就能快速适配个性化的装配需求。壳体的螺丝固定柱做了加厚处理，多次拆装螺丝也不会出现柱体断裂的问题，柱体根部做了三角加强筋，哪怕用PLA这类强度一般的打印材料，也能承受多次拆装的受力，不会出现根部开裂的情况。
