多通道集成式微流控反应热控实验装置

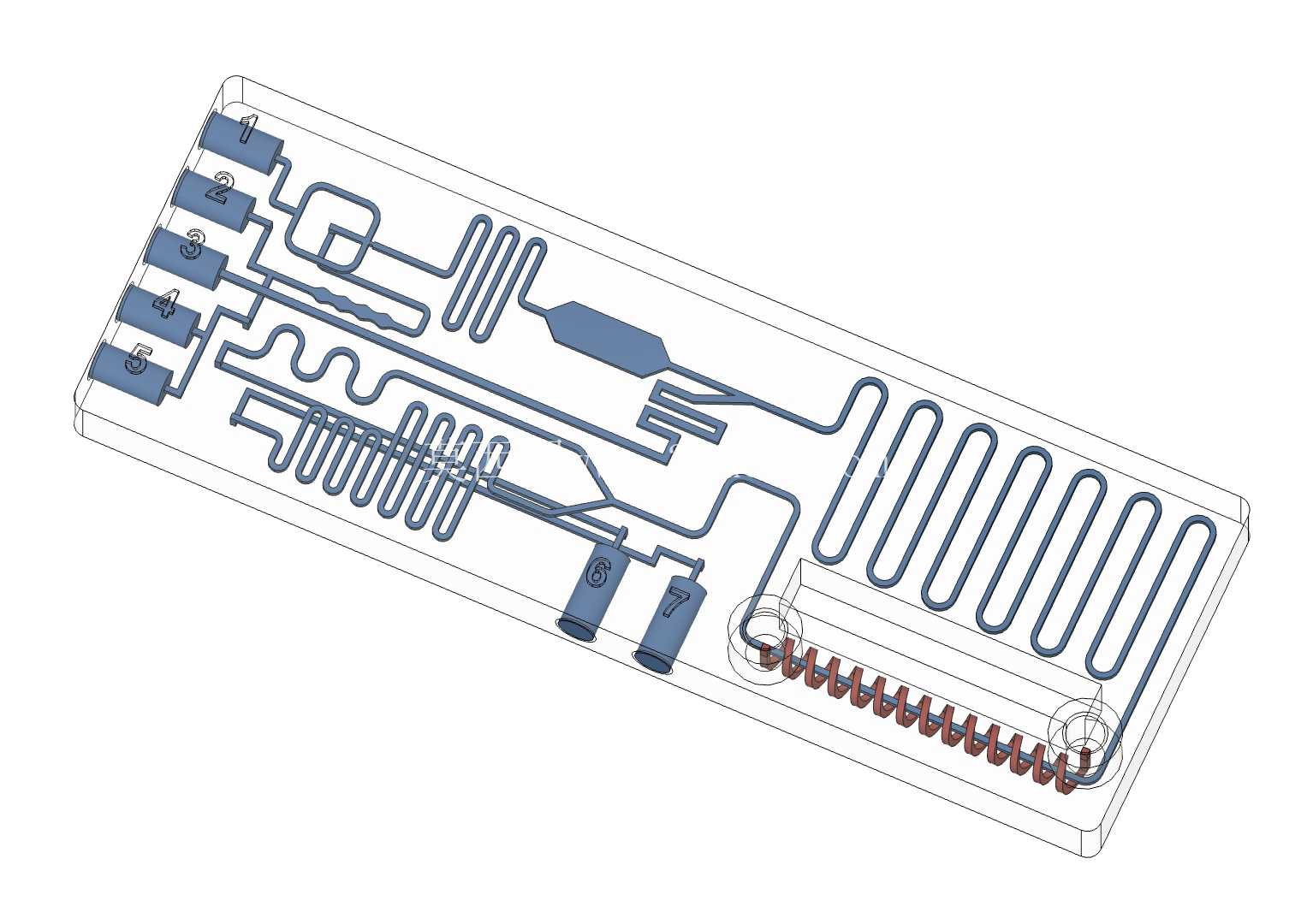

这款微流控实验装置的结构设计，完全围绕微尺度下流体精准操控的核心需求展开，整体采用扁平化矩形基板布局，所有功能流道与反应腔室全部集成在单片透明基材内部，没有外露的管路接头冗余结构，能最大程度压缩设备占用的实验室台面空间，适配常规生物实验室、化学分析实验室的标准操作台安装边界，基板边缘预留的定位凸台可直接卡入配套的光学检测台架，不需要额外设计定制转接夹具，安装对位的重复精度可控制在0.1mm以内，能满足显微观测、荧光检测等光学实验的对焦要求。

从实际应用场景来看，该装置可覆盖微流体反应动力学研究、液滴基单样本分析、生化试剂快速筛选、微尺度热传递特性测试等多个实验方向，区别于传统分体式微流控实验台需要外接管路、泵阀、温控模块的复杂搭建流程，这款集成式结构将流体进出端口、蛇形混合通道、延迟反应线、液滴生成区、液滴存储腔、螺旋热控区全部整合在同一芯片基体内，实验人员只需要将进样管路对接基板侧边的入口端口，即可完成整套实验流路的搭建，能大幅缩短实验前的准备周期，减少外接管路带来的流体死体积，降低珍贵实验试剂的损耗量。

功能分区的设计逻辑完全贴合微流控实验的常规流程顺序：流体从基板一端的多个入口进入后，首先经过蛇形微通道段，该段通道采用等截面矩形流道设计，通过连续的弯折结构强化流体间的层流混合效果，不需要额外添加主动混合元件即可实现两种及以上试剂的均匀混合；混合后的流体进入液滴生成区，该区域采用流道聚焦结构设计，通过连续相和分散相的流速匹配，可稳定生成尺寸均一的微液滴，液滴尺寸偏差可控制在5%以内；生成的液滴随流体进入延迟线区域，该段流道采用等长度绕流设计，可精确控制液滴的反应停留时间，满足不同反应动力学的实验需求；后续的液滴存储腔采用阵列式微坑结构，可单独捕获固定单个液滴，方便后续进行长时间的显微观测；末端的螺旋热控区采用大接触面积的流道布局，可搭配外部半导体制冷片实现流道内流体的精准控温，控温范围可覆盖常规生化实验的4℃到95℃区间，温度均匀性偏差不超过±0.5℃，能满足PCR扩增、酶促反应等对温度精度要求较高的实验场景。

结构设计上充分考虑了加工与使用的实用性，基板整体采用等厚度设计，可适配常规软光刻、3D打印等多种微流控芯片加工工艺，流道的深宽比控制在常规加工工艺可实现的范围内，不需要特殊的高深宽比加工设备即可完成制作；基板表面的平整度控制在微米级，可直接与配套的封接膜实现可靠键合，避免流道漏液问题；侧边的进出端口采用标准鲁尔接头尺寸设计，可直接对接常规实验室的进样针、软管等通用耗材，不需要定制专用的连接配件。在安装边界上，基板整体厚度控制在5mm以内，可直接放入常规的细胞培养箱、荧光显微镜载物台等通用实验设备中，不需要对现有实验设备进行改造；基板底部的平面度满足光学观测要求，可直接搭配倒置显微镜进行流道内部的流体状态观测，不会因为基板变形导致观测焦距偏移。

针对不同实验场景的适配性，该装置的流道结构预留了功能拓展空间，实验人员可根据具体的实验需求，在对应的功能区接入电极、传感器等检测元件，实现流体参数的实时在线检测；流道的内壁光滑度设计满足微流体流动的低阻力要求，可减少微气泡的残留，避免气泡对流体流动稳定性、光学观测效果的干扰；整体结构无清洁死角，实验完成后可通过通入清洗液完成整个流道的清洁，部分采用可重复加工材质制作的装置可重复多次使用，降低单次实验的耗材成本。对于从事微流控相关研究、原型设计、教学演示的人员来说，该集成式结构省去了分体式系统搭建的复杂调试过程，可直接用于实验方案验证、教学演示操作，能帮助研发人员快速完成微流控实验方案的可行性验证，缩短相关项目的研发周期。
