带安装底座的磁电式旋转编码器结构

这款磁电式旋转编码器的结构设计，核心围绕小型化电控设备的人机交互与角度检测需求展开，日常在桌面级数控操作面板、小型3D打印设备调参模块、开源硬件开发项目、小型工业控制盒的参数调节单元中都能见到这类部件的身影，主要承担旋转角度检测、脉冲信号输出、参数增减调节的功能，相比传统接触式电位器，它没有碳膜磨损的问题，旋转寿命更长，检测精度也更稳定，不会出现长期使用后参数漂移的情况。

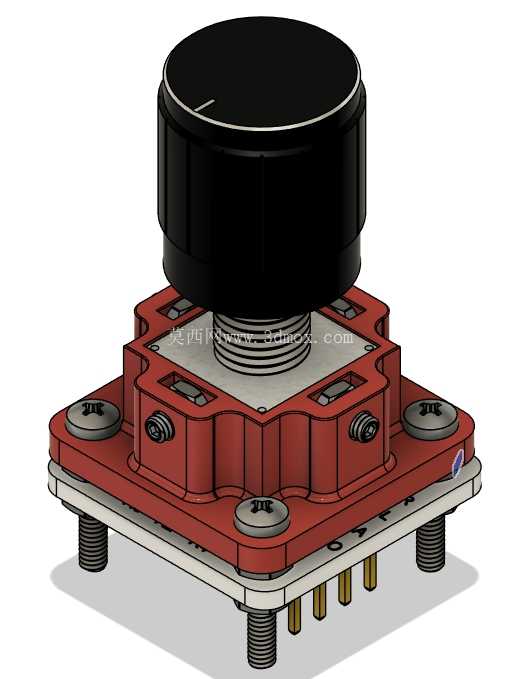

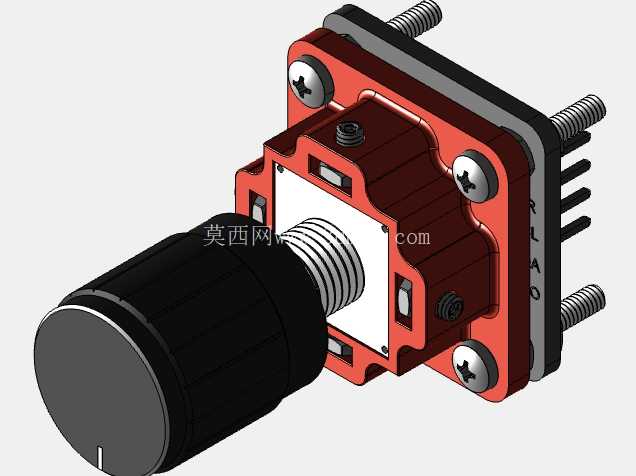

从结构分层来看，整个部件从上到下分为旋钮操作段、主体传感段、安装固定段、引脚输出段四个部分。最上方的黑色操作旋钮做了防滑滚花处理，旋钮顶面预留了指示刻线，方便操作人员直观判断当前旋钮的指向位置，旋钮和内部转轴采用过盈配合卡接，不需要额外粘接就能保证旋转时不打滑，日常拆装维护也很方便，直接向上拔出就能更换不同外观的适配旋钮。中间的传感主体部分集成了磁检测芯片与永磁体，永磁体固定在转轴末端，和下方的检测芯片保持固定的气隙距离，旋转时芯片通过检测磁场角度变化输出对应的脉冲信号，不需要接触式的电刷结构，从根源上避免了接触磨损带来的信号跳变问题。

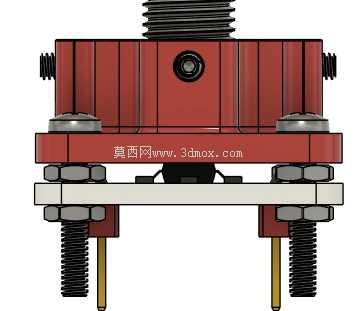

安装固定段的设计充分考虑了不同场景的安装需求，红色的安装支架采用层叠式结构，上层支架通过四颗内六角螺丝和下方的线路板基座锁紧，基座四角预留了通孔安装位，既可以搭配配套的不锈钢螺柱做悬空式安装，避开设备内部的凸起元器件，也可以直接用螺丝锁紧在设备面板的预留安装孔上，安装孔的孔位间距兼容通用的28mm间距电控安装标准，不需要额外做转接板就能适配大部分常规电控盒的安装位。支架和基座之间设置了定位销结构，装配时不需要反复调整对位，直接卡入就能保证各个部件的同轴度，避免转轴偏心带来的旋转卡顿、检测误差变大的问题。基座下方伸出的排针引脚采用标准2.54mm间距，直接可以插在常规的洞洞板或者定制PCB上，不需要额外焊接转接线，能大幅减少装配时的接线工作量。

设计过程中针对3D打印自制场景做了专门的适配优化，安装支架和外壳部分的壁厚都设置在2mm以上，打印时不需要做支撑结构，普通FDM打印机就能直接成型，零件的公差预留了0.2mm的装配间隙，即便是普通桌面级打印机的精度误差，也能保证各个部件顺利装配，不会出现卡滞或者间隙过大松动的问题。固定用的螺丝和螺母都采用非磁性不锈钢材质，避免金属件干扰内部的磁场检测，保证角度检测的精度不会因为周边金属零件受影响。转轴部分的螺纹段预留了足够的调节余量，用户可以根据自己的面板厚度调整螺母的锁紧位置，适配1mm到5mm厚度的不同面板安装需求，不需要额外定制不同长度的转轴。

实际使用时，这款编码器可以输出两路正交脉冲信号，不仅能检测旋转的角度，还能识别旋转的方向，配合控制板的程序就能实现参数的加减调节，部分场景下还可以通过按压转轴实现按键确认功能，把旋转调节和按键确认集成在同一个部件上，减少操作面板上的元件数量，让面板布局更简洁。相比光电式旋转编码器，它的结构更简单，对粉尘、油污的耐受能力更强，在车间环境下的小型设备上使用时，不需要做额外的密封防护也能长期稳定工作，不会因为灰尘进入光栅盘导致信号丢失。整个结构的装配不需要特殊工具，只用一把小号内六角扳手就能完成全部组装，日常维护更换部件也很方便，哪怕是没有太多装配经验的开发人员，也能在几分钟内完成整个编码器的组装调试。
