面板安装式红绝缘香蕉母座结构设计

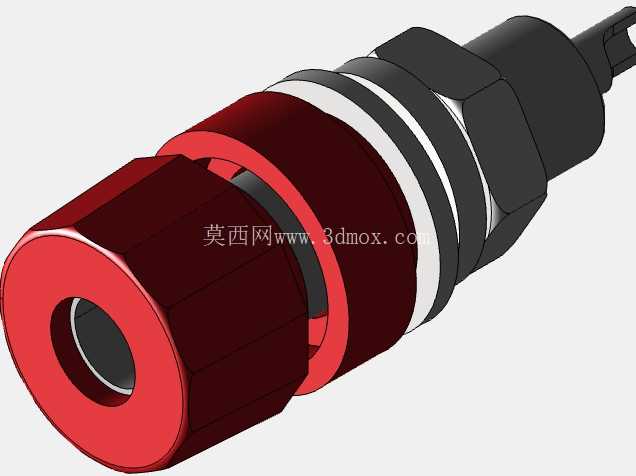

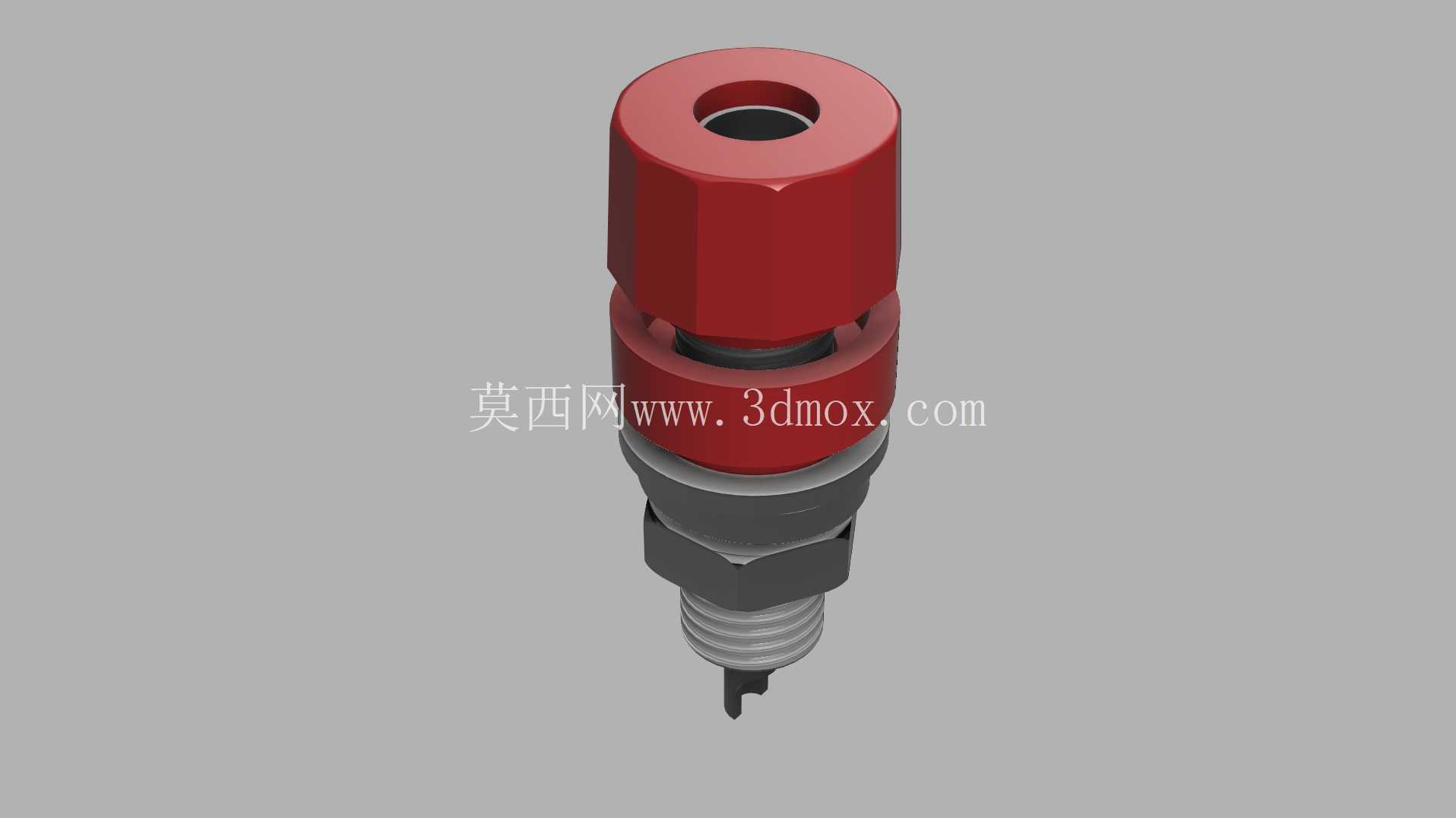

在低压电气测试台、教学实验电源、小型工控配电盘的面板接线场景里，这类红绝缘香蕉母座是最常见的快接连接件，日常使用中主要用来实现测试导线与设备内部电路的快速插拔连通，相比螺丝压接的接线柱，它不需要工具就能完成导线接驳，在需要频繁改接测试线路的场景里能大幅提升接线效率，红色的绝缘外壳也能直观区分正极接线回路，避免接线时的极性混淆。从结构设计来看，这款母座采用分段式组合结构，最上端的红色绝缘帽做了外六角造型，不是单纯的圆柱外形，这个细节是考虑到面板安装时的锁紧需求，安装时可以用开口扳手卡住六角部位施加扭矩，不会因为拧锁紧螺母时让整个基座跟着转动，扯坏内部焊接的导线。绝缘帽中间的插孔是标准4mm香蕉插头适配尺寸，孔内做了收口弹片结构，插头插入后能依靠弹片的弹性抱紧插杆，保证接触电阻稳定，不会因为轻微振动出现接触不良的问题。绝缘帽下方的红色隔圈是限位结构，安装时贴紧面板外侧，和下方的六角锁紧螺母配合，就能把整个母座牢牢固定在面板开孔上，隔圈的直径比面板安装孔大，能避免母座从面板外侧滑脱。隔圈往下是金属基座部分，金属基座做了外螺纹结构，配套的六角螺母从面板背面拧入，就能夹紧面板板材，适配厚度在1mm到5mm之间的常见设备面板，不管是薄铁皮机箱还是厚亚克力实验面板都能装稳。金属基座下方延伸出的焊片是接线端，内部电路的导线可以直接焊接在这个焊片上，也可以根据需求压接冷压端子后再焊接，保证接线的机械强度和导电可靠性。设计时特意把带电的金属部分全部藏在红色绝缘外壳内部，只有插孔内部和下方的焊片是金属裸露部分，面板安装完成后，操作人员日常插拔插头只会接触到红色绝缘部位，不会碰到带电金属件，能满足低压设备的防触电要求。绝缘部分选用的是硬质绝缘塑料，表面做了哑光处理，不容易沾附指纹和灰尘，长期使用后也不会因为频繁插拔出现表面磨损露金属的问题。安装尺寸上，这款母座的面板开孔直径只需要8mm就能顺利穿入，六角锁紧螺母的对边尺寸是10mm，安装时在面板上预留12mm的中心间距就能并排安装多个母座，不会出现扳手拧螺母时互相干涉的问题。母座整体的轴向长度在面板安装后，外侧突出面板的高度只有18mm，不会因为突出过高在设备搬运时被磕碰损坏，背面突出面板的长度包含焊片在内只有22mm，不会占用过多设备内部的布线空间，适合内部空间紧凑的小型测试设备使用。实际选型使用时要注意，这类母座的额定电流通常适配10A以内的低压回路，不要用在大电流动力回路里，避免接触部位发热烧坏绝缘件；焊接下方焊片时要控制焊接温度和时间，不要让高温顺着金属基座传导到上方的绝缘部位，导致塑料受热变形影响插孔的同轴度，进而出现插头插拔卡滞的问题。另外上端的六角绝缘部位在安装时不要施加过大的扭矩，否则会导致绝缘帽开裂，失去绝缘防护作用，日常维护时只需要定期检查插孔内的弹片是否失去弹性，如果出现插头插入后松动的情况，要及时更换母座，避免接触电阻过大引发发热故障。
