1104微型无刷直流电机结构设计

这款1104规格的无刷直流电机，核心定位是微型轻量化航空动力场景，在FPV微型穿越机、室内小四轴飞行器这类对重量极度敏感的载具上，是核心的动力输出部件。做这类微型电机的结构设计时，首先要平衡的是重量、输出扭矩和安装兼容性三个核心维度，不能为了减重牺牲结构强度，也不能为了刚性增加不必要的冗余重量。

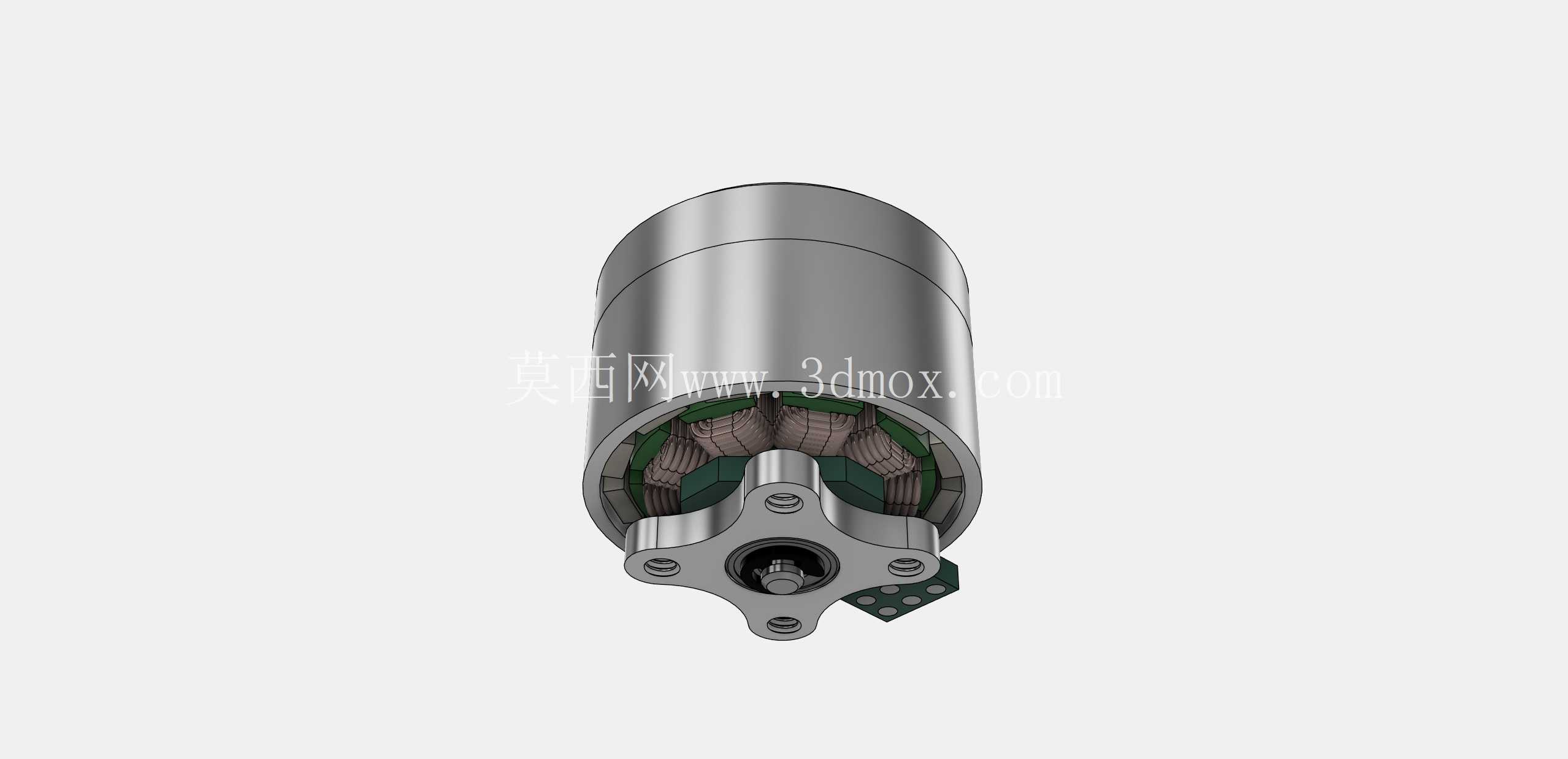

从结构布局来看，电机采用外转子常规布局但做了极致的轻量化切削，定子铁芯采用高牌号硅钢片叠压，绕组采用多股细漆包线绕制，在有限的定子槽空间内尽可能提升槽满率，同时降低高频工作下的集肤效应损耗。转子外壳采用高强度铝合金一体车削成型，表面做硬质阳极氧化处理，既保证转子磁钢安装的同轴度，又能在炸机碰撞时提供足够的结构防护，避免磁钢碎裂或者转子变形扫膛。输出轴采用不锈钢材质，轴径做了适配微型螺旋桨的标准尺寸，轴伸长度严格匹配常用的微型桨座安装尺寸，轴与转子端盖的配合采用过盈压装加厌氧胶固定，避免高转速下轴与转子发生相对滑动。

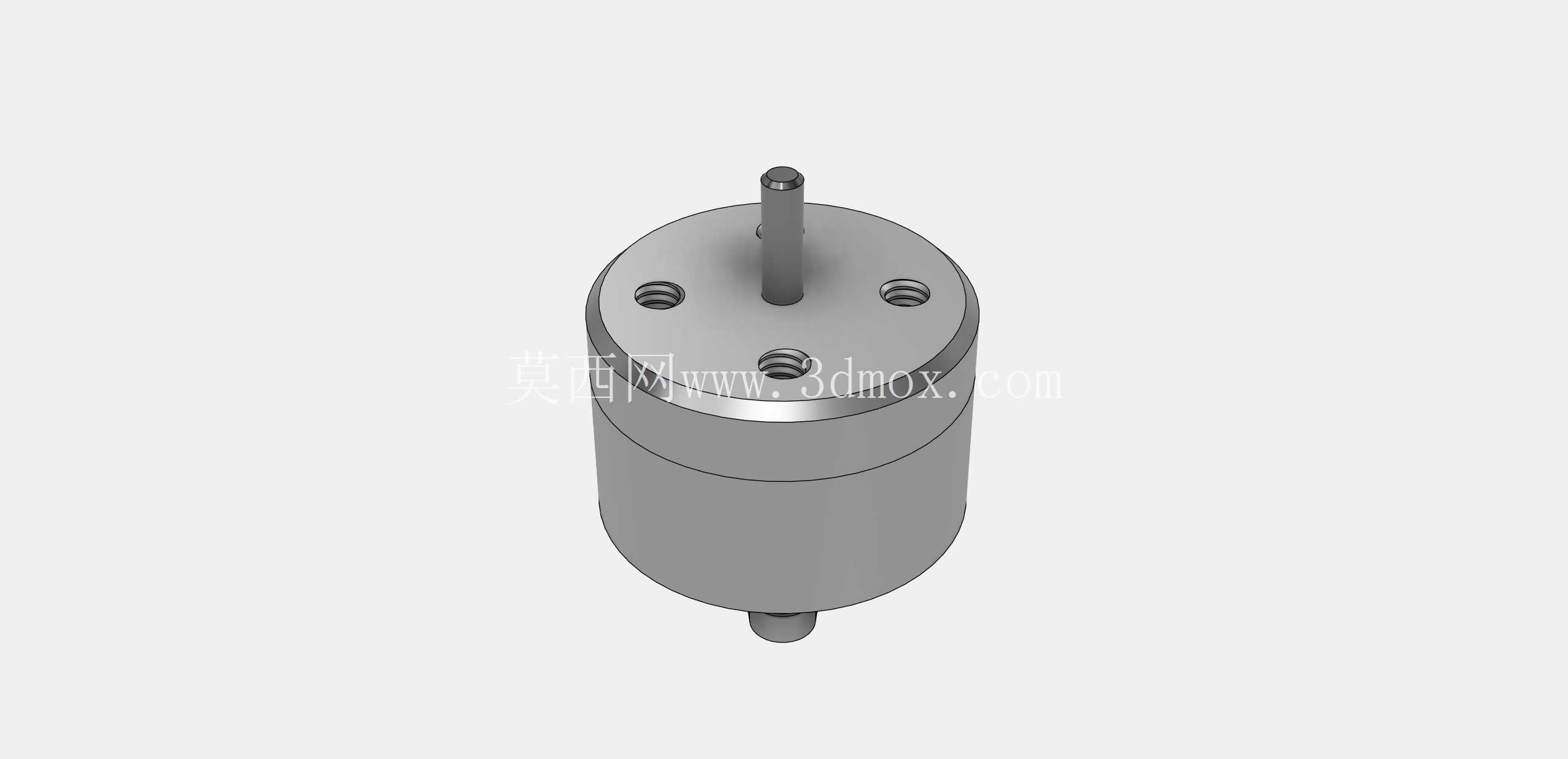

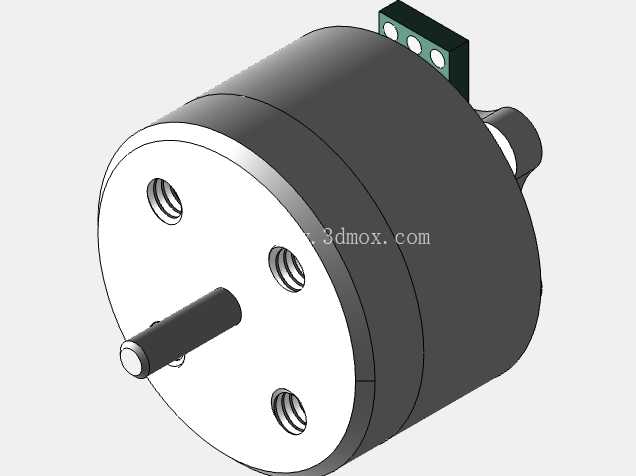

安装端面上预留了三个均布的螺纹安装孔，孔位间距严格遵循微型航模电机的通用安装规范，能够直接适配市面上绝大多数的微型FPV机架安装位，不需要额外做转接件。电机整体的径向尺寸控制在14mm以内，轴向总长度不含输出轴仅为10mm左右，整体重量控制在5g以内，这个尺寸边界刚好能塞进1S动力的微型穿越机的机臂末端安装位，不会超出机架的外轮廓，也不会和螺旋桨的根部发生干涉。

实际使用场景中，这类电机需要搭配1S锂电池供电，工作转速区间在一万转到五万转之间，因此在结构设计时对转子的动平衡精度要求极高，转子组件在总装前都要做双面动平衡校正，剩余不平衡量控制在0.1g·mm以内，避免高转速下产生过大的振动，影响飞控的陀螺仪采样精度，导致飞行姿态不稳。轴承采用微型深沟球轴承，上下双轴承支撑布局，轴承内圈与轴、外圈与定子基座的配合公差严格控制在过渡配合区间，既保证转动的顺滑度，又避免配合过松导致的轴承跑圈问题。定子基座的出线端做了圆角过渡处理，避免尖锐的边角刮伤漆包线引出线，引出线采用耐高温的硅胶线，线径刚好满足持续3A电流的载流需求，不会因为线径过粗增加额外重量，也不会因为线径过细导致大油门下压降过大。

在适配小型室内遥控飞机时，这款电机的输出轴可以直接搭配减速组使用，驱动更大直径的慢速螺旋桨，提升低速下的拉力效率，此时电机的安装孔位也能兼容常规的微型减速组安装位，不需要额外修改安装结构。电机的磁钢采用高磁能积的钕铁硼材质，径向充磁，磁钢与转子外壳之间采用耐高温结构胶粘接，在电机持续大油门工作升温到80摄氏度的情况下，依然能保证磁钢不会移位脱落。定子的绝缘处理采用整体浸绝缘漆工艺，避免绕组在高频振动下出现漆皮磨损短路的问题，提升电机在高频振动工况下的使用寿命。

做这类微型动力部件的三维建模时，需要严格控制各个配合面的公差，比如轴承安装位的圆柱度、转子磁钢安装位的同轴度、输出轴的径向跳动公差，这些形位公差直接决定了电机装配后的实际运转性能。建模过程中还要提前考虑装配工艺性，比如定子绕组的出线空间、压装轴承时的工装避让空间、磁钢粘接时的定位基准，避免设计出的结构无法实现批量装配。同时还要预留好散热空间，虽然1104电机的功率不大，但持续大油门下绕组依然会产生热量，定子基座和转子外壳之间的气隙除了满足磁路设计要求外，还要兼顾转动时的空气流动，带动绕组热量散出，避免长时间工作下磁钢高温退磁。
