6mm微型行星减速直流电机结构设计

做微型机器人关节选型的时候，最先卡脖子的往往不是控制板算力，而是动力端的尺寸边界——很多桌面级小型仿生机器人、指尖大小的精密执行机构，留给动力单元的径向安装空间往往压到7mm以内，常规的空心杯电机直出扭矩根本带不动末端负载，加普通减速箱又会超出径向尺寸限制，这款6mm直径的行星齿轮电机刚好卡在这个尺寸痛点上。

从结构设计逻辑来看，这款电机走的是无芯电枢搭配一级行星减速的路线，电机本体的外径严格控制在6mm，输出端的行星箱和电机本体做了同轴集成，没有额外的径向突出结构，安装的时候只需要在安装板上开一个6.2mm左右的光孔就能直接塞入固定，不需要额外设计复杂的定位台阶，对紧凑空间的适配性很强。输出轴采用的是扁位轴设计，轴径1mm左右，轴端做了D型切削，和配套的输出齿轮、摇臂装配的时候不需要额外打顶丝孔，靠扁位的面接触就能传递扭矩，避免了微型轴上加工顶丝孔容易断轴的问题。

实际应用场景里，这类微型行星电机最常出现在1:24以下比例的遥控模型转向机构、微型仿生机器人的关节驱动、小型精密医疗设备的微调机构里——比如微型内窥镜的末端转向驱动，对动力单元的外径要求极严，同时还要有足够的扭矩带动镜头偏转，普通直出电机在6mm直径下堵转扭矩往往只有0.1mN·m不到，根本带不动末端的负载，搭配行星减速结构之后，在相同外径下输出扭矩可以提升数十倍，而且行星结构的同轴度更好，运转的时候不会出现普通直齿轮减速的偏摆问题，不会带动末端执行件出现不必要的径向跳动。

设计这款电机三维模型的时候，首先要处理的是电机本体和减速箱的同轴度配合问题：电机的输出轴作为行星轮系的太阳轮输入，和行星架的同轴度公差要控制在0.02mm以内，不然运转的时候会出现行星轮偏载，轻则噪音变大，重则齿轮打齿报废。行星轮的数量采用3颗对称布置的设计，相比2颗行星轮的结构，3颗轮可以把径向载荷均匀分摊到内齿圈上，运转的时候振动更小，也能承受更大的瞬时冲击扭矩，适合rc模型这类容易出现负载突变的场景。内齿圈直接和电机的外壳做成一体化结构，不需要额外的齿圈固定件，既压缩了轴向尺寸，也减少了装配环节的零件数量，提升了批量生产的装配效率。

从安装边界来看，这款电机的总长度控制在20mm以内，尾部的接线端只留出了两个直径0.5mm的焊盘，没有额外的接插件突出，安装的时候如果空间进一步受限，可以直接把漆包线焊在焊盘上，不需要预留接插件的插拔空间。电机外壳采用的是金属薄壁拉伸结构，壁厚只有0.3mm，既保证了外壳的结构强度，避免装配的时候外壳变形卡滞内部转子，也尽可能压缩了径向的无效尺寸，把更多的空间留给内部的磁钢和绕组，提升电机的功率密度。

实际选型的时候要注意，这类微型行星电机的减速比一般有多个档位可选，不同减速比对应的输出转速和扭矩差异很大，做结构设计的时候要根据末端负载的运动速度和所需扭矩匹配对应的减速比，不要盲目选大减速比导致末端运动速度过慢。另外这类电机的输出轴轴向窜动一般控制在0.1mm以内，如果是用于需要精确轴向定位的场景，还要在输出端额外设计轴向限位结构，避免负载变化的时候轴窜影响定位精度。

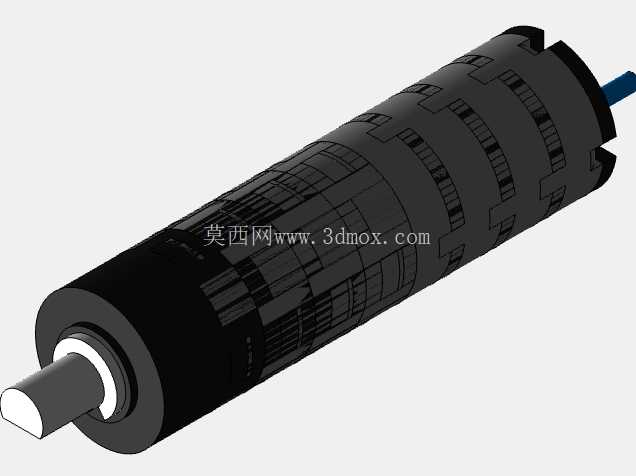

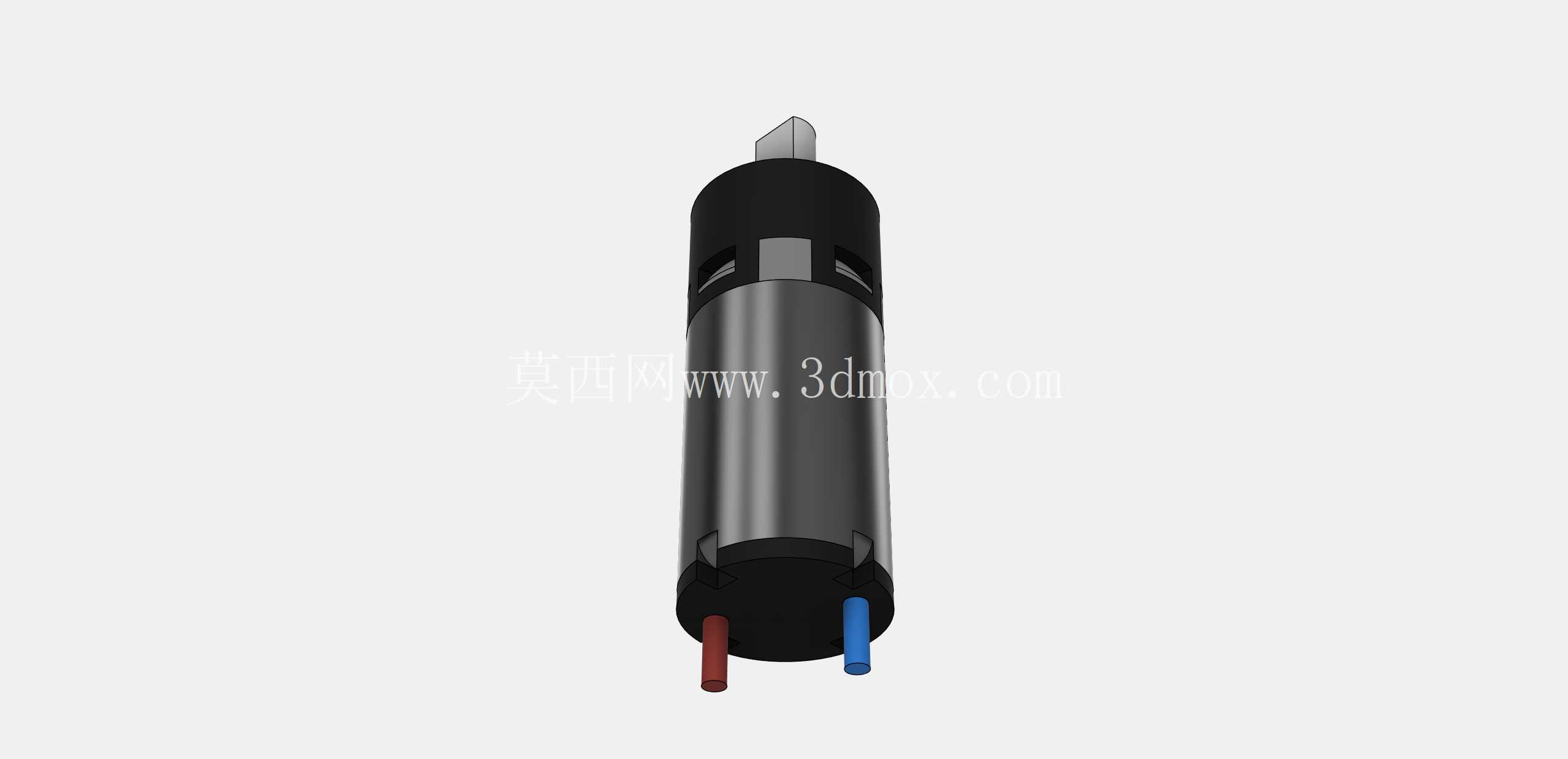

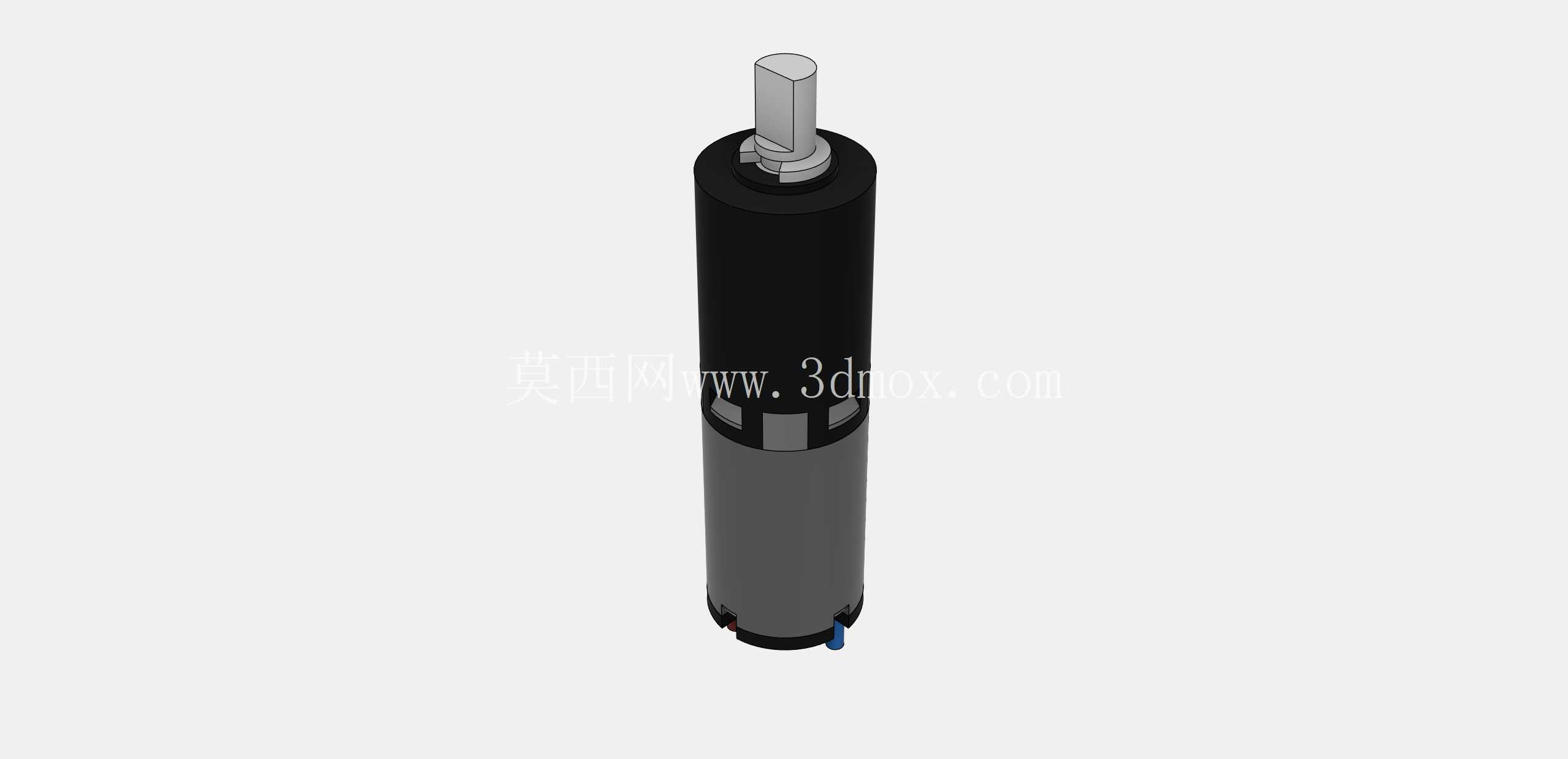

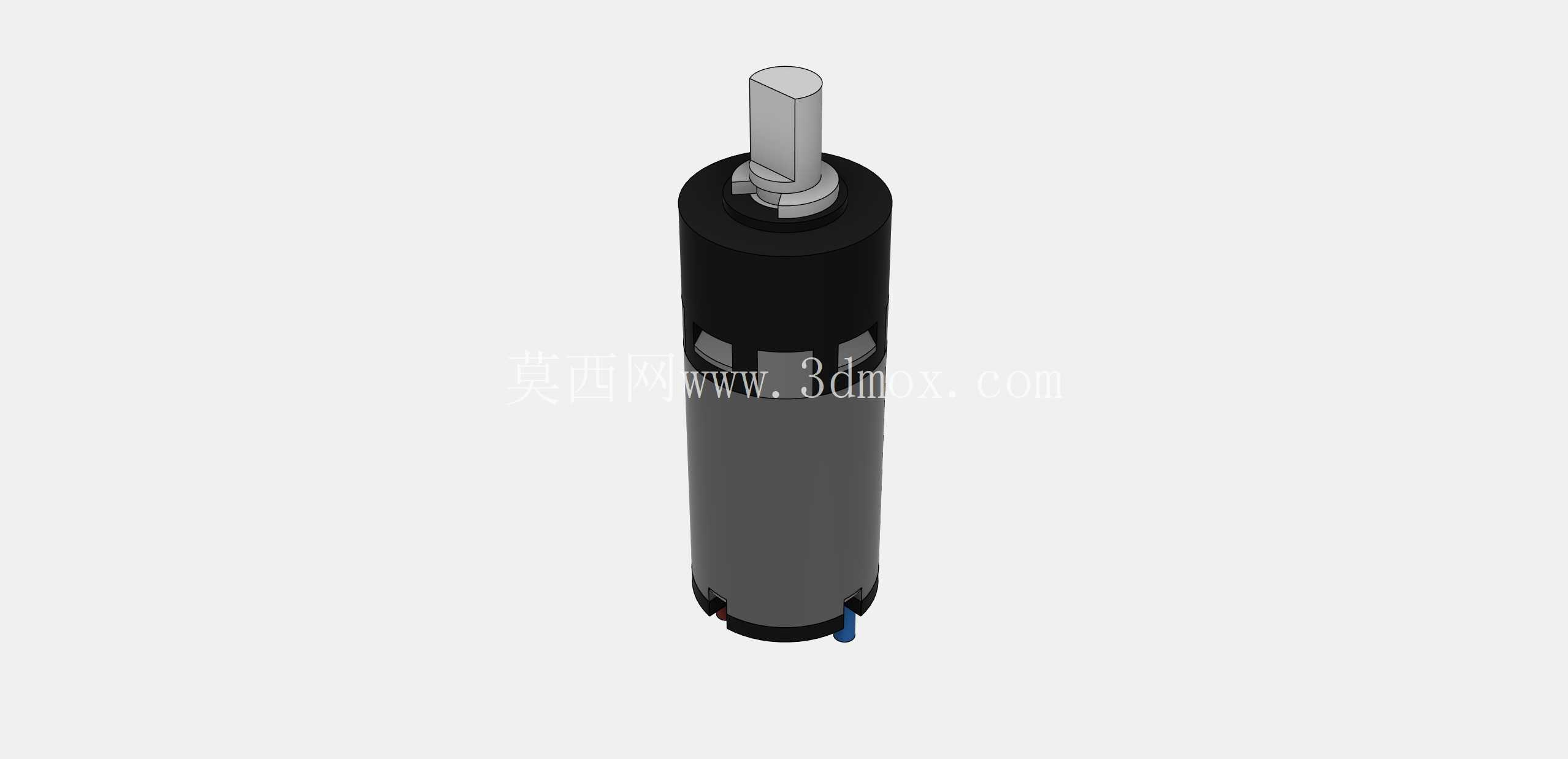

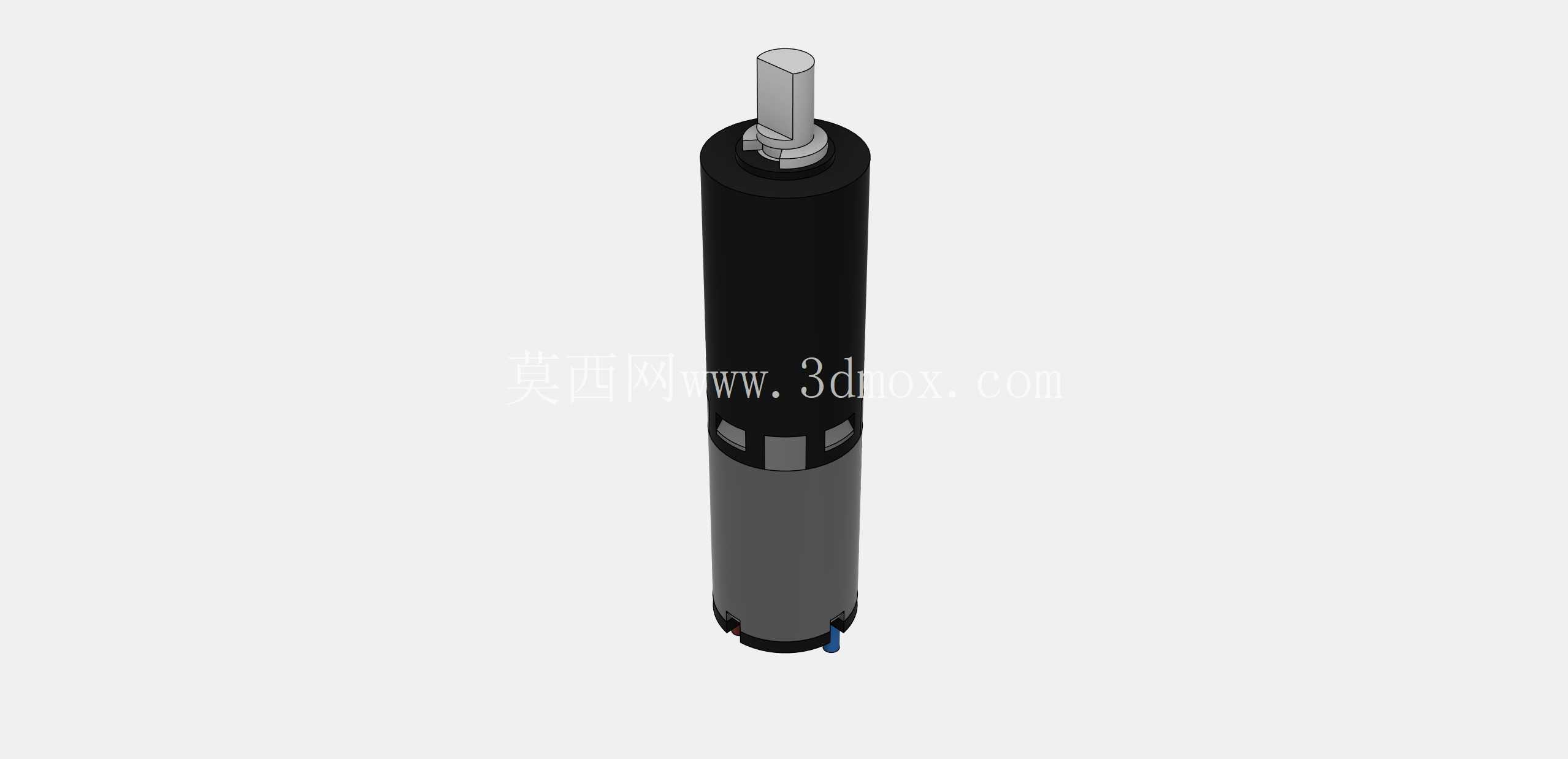

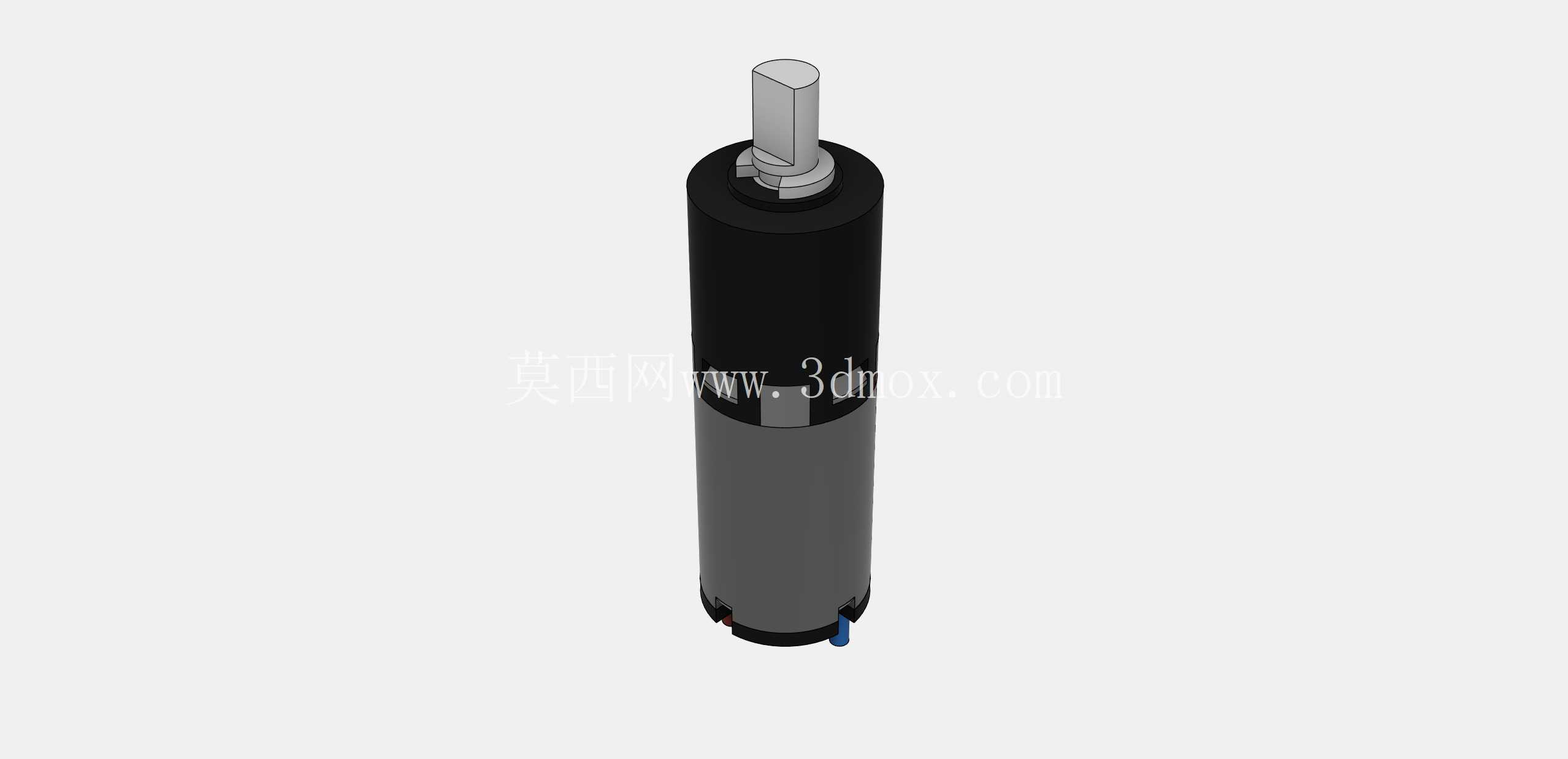

从建模细节来看，这款模型还原了电机的所有装配细节：包括外壳的滚花防滑结构、输出轴的扁位、尾部的接线焊盘、行星箱和电机本体的配合台阶，不管是用于整机装配的干涉检查，还是用于产品的结构演示，都能直接调用，不需要再额外做结构简化。建模的时候所有配合面都留了合理的装配间隙，比如行星轮和行星架的销孔配合间隙、太阳轮和行星轮的齿侧间隙，都按照实际工程公差做了预留，不会出现虚拟装配里的过盈干涉问题，导出到其他三维软件里做运动仿真的时候，可以直接添加齿轮配合关系，不需要再调整零件尺寸。

这类微型动力单元的设计难点从来不是把零件做小，而是在极小的尺寸边界下平衡扭矩、转速、噪音和寿命的关系，这款6mm行星电机的无芯设计本身就比有铁芯电机的转动惯量更小，启停响应更快，搭配行星减速的低背隙特性，很适合需要频繁正反转、快速响应的微型执行场景，比如小型云台的俯仰驱动、微型阀门的开关控制，都能满足使用要求。
