IP2366芯片USB-C接口移动电源电路板

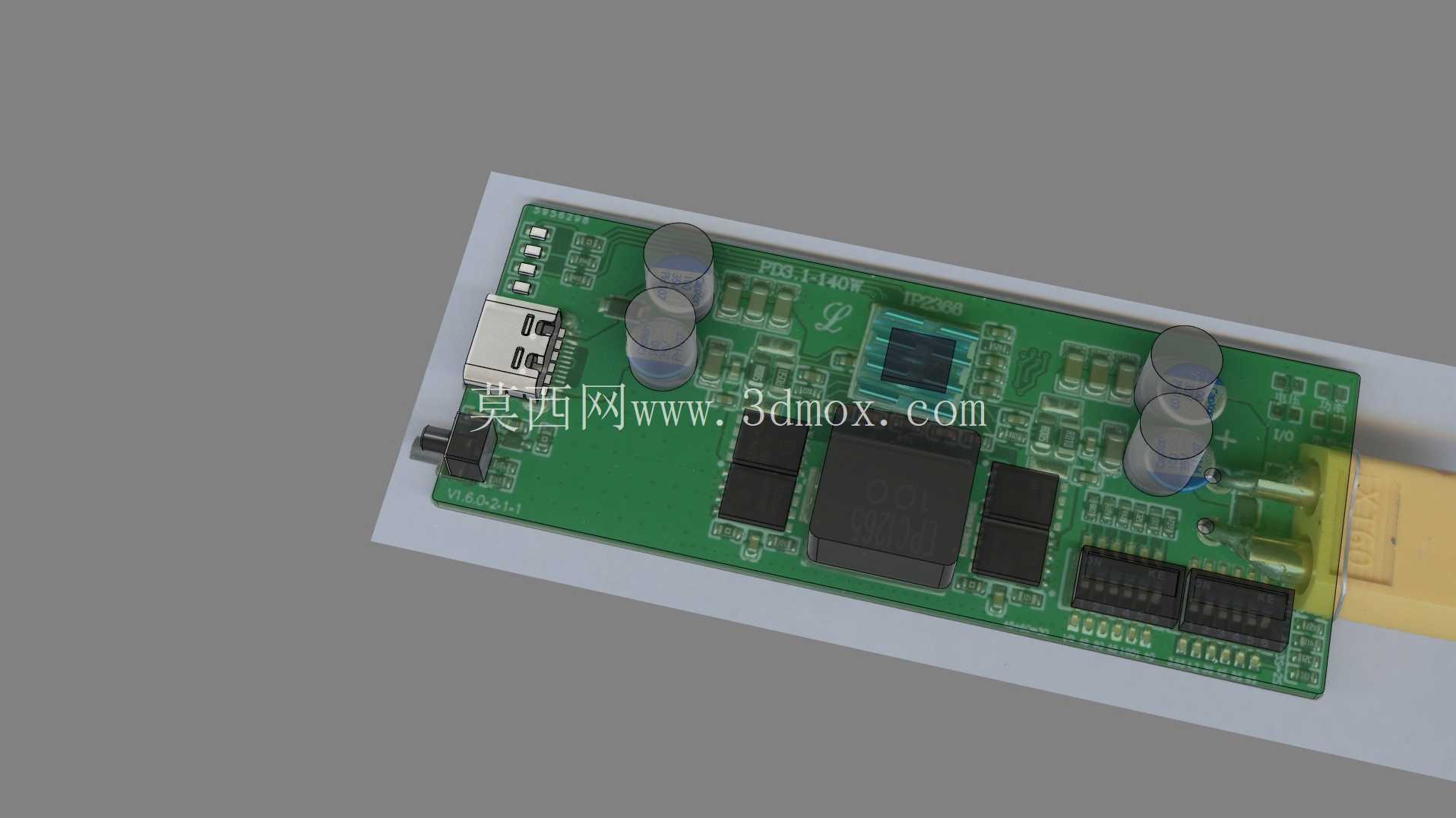

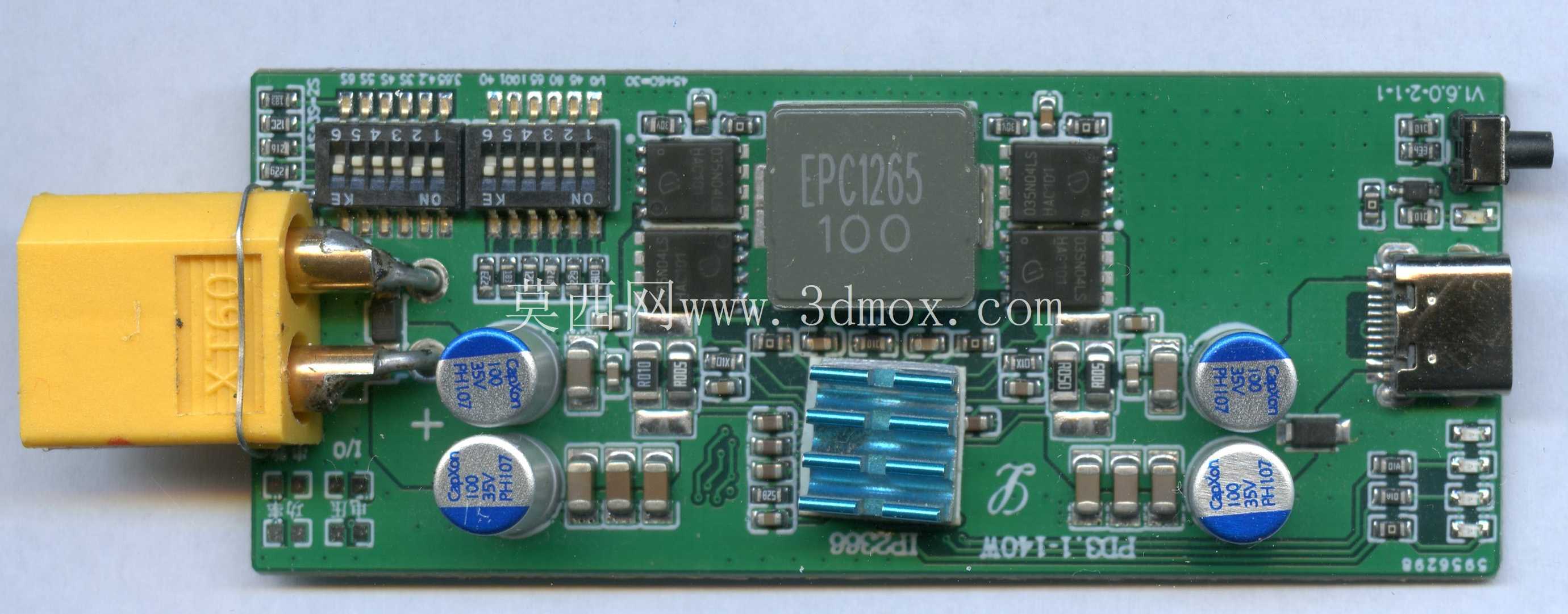

这款基于IP2366主控芯片打造的USB-C接口移动电源电路板，是面向便携储能供电场景开发的核心功能载体，日常可嵌入各类小型便携储能外壳中，为手机、蓝牙耳机、智能穿戴等随身数码设备提供外出时的应急补能支持，也可作为嵌入式供电模块集成到小型桌面外设、便携检测仪器等需要独立供电的设备内部，拓展设备的无外接电源使用时长。从实际电路布局来看，整块PCB采用绿色玻纤基材制作，板面元件排布遵循电源类产品的布线逻辑，功率回路与信号回路做了清晰的区域划分，避免大电流充放过程中产生的纹波干扰主控芯片的采样精度。板载的IP2366主控芯片作为核心控制单元，承担充放电协议识别、电压电流转换、电池状态监测、过流过压过热保护等全流程管控功能，搭配周边布置的多颗电解电容完成输入输出端的滤波稳压，有效降低充放电过程中的电压波动，提升供电稳定性。接口部分除了设置标准USB-C输入输出接口外，还预留了XT30规格的大电流接线端子，可直接外接高倍率锂电池组实现大电流输出拓展，满足不同功率等级外设的供电需求。板上预留的拨码开关可用于调整充放电参数、切换输出电压档位，适配不同类型电芯的接入需求，无需额外修改外围电路即可完成不同容量规格移动电源的快速开发。设计过程中充分考虑了安装适配性，电路板的固定孔位按照通用便携电源外壳的安装柱位置做了匹配，边缘做了圆角处理避免装配时刮伤外壳内壁，元件高度控制在常规移动电源外壳的内部空间阈值内，电解电容、接口元件的最高高度不超过12mm，可适配绝大多数厚度在15mm以上的注塑外壳安装需求。功率元件区域预留了散热焊盘，可直接贴装小型散热片提升大电流充放下的散热效率，避免长时间高负载运行时出现过热降频问题。板载的多颗LED指示灯可直观显示当前电池剩余电量与充放电状态，用户无需额外外接显示模块即可掌握电源工作状态。在电路保护层面，除了主控芯片自带的多重保护机制外，输入端、输出端以及电池接入端都单独设置了过流保护元件，出现短路、过流情况时可快速切断回路，避免损坏外接设备与电芯本身。布线时大电流走线路径做了加宽处理，铜箔厚度满足2A以上持续电流的载流要求，减少大电流通过时的线路损耗与发热。整个电路板的布局紧凑合理，在有限的板面空间内集成了充放电管理、协议识别、状态指示、参数调整等全部功能，无需额外搭配外围功能板即可独立完成移动电源的全部核心功能，既可以作为成品移动电源的核心板直接组装使用，也可以作为嵌入式供电模块为其他小型电子设备提供稳定的直流电源输出，适配多种不同的应用场景需求。
