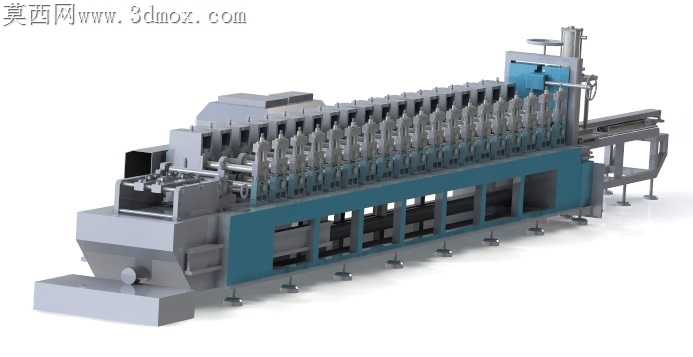

长型材连续浇注成型生产线设备结构

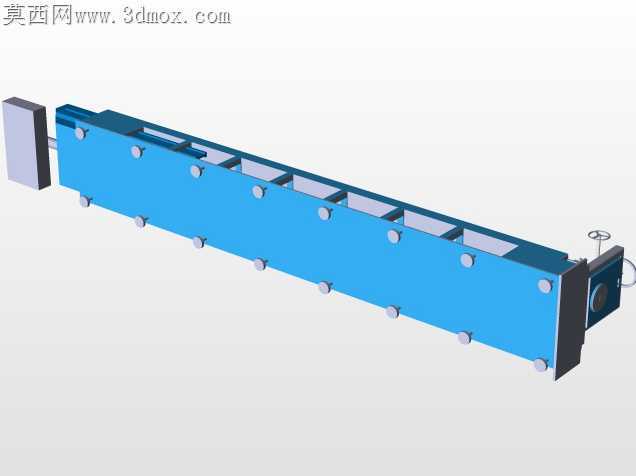

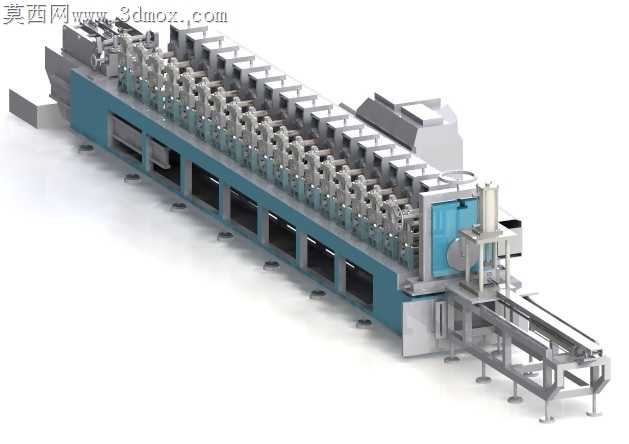

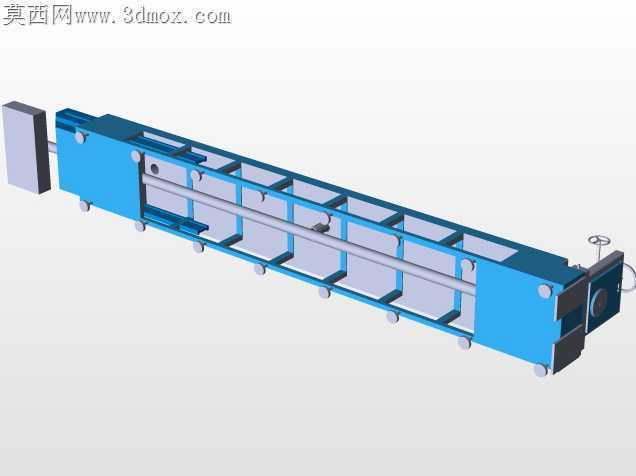

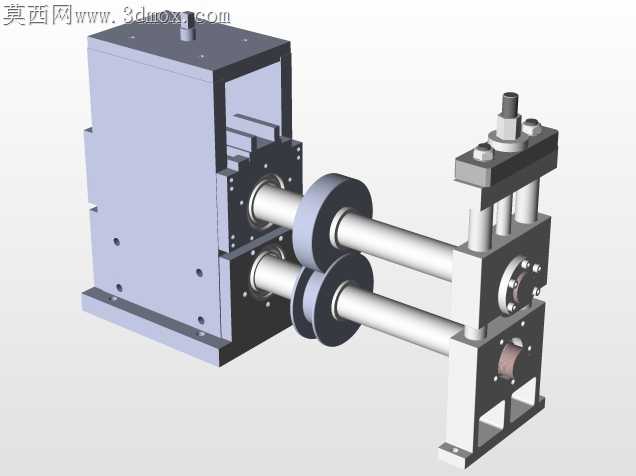

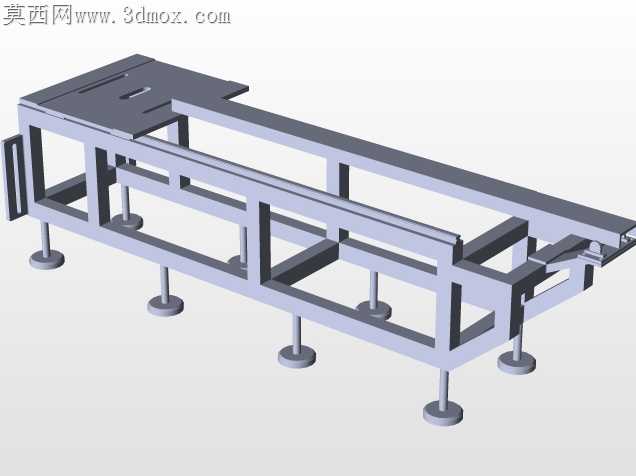

长型材连续浇注作业现场最容易出现的问题，是多工位并行作业时的定位偏差累积——单段工位的微小偏移，经过二十余组浇注单元传导后，末端型材的成型公差会超出工艺允许范围，直接导致整批工件报废。这套浇注轨的机架采用分段式箱型梁焊接结构，每段梁的安装基准面都预留了0.2mm的刮研余量，现场安装时可以通过配磨调整垫铁的厚度，逐段校准工位同轴度，避免长机架焊接变形带来的整体偏移。多组浇注单元的安装座采用统一的定位销孔设计，销孔与机架基准面的位置公差控制在0.05mm以内，单个浇注单元需要维护更换时，不需要重新整线校准，拔销拆卸后新单元落位即可达到装配精度要求，大幅缩短停机维护时间。出料端的输送辊道采用独立的浮动支撑结构，每组辊子都带有侧向导向轮，导向轮的压紧力可以通过碟簧自动调整，既能适配浇注后型材的微小热变形量，又不会因为刚性夹持刮伤尚未完全冷却的型材表面。控制台的布局顺着操作人员的巡检动线设置，操作面板的倾斜角度经过反复调整，站在巡检通道的任意位置都能清晰看到工位状态指示灯，不需要刻意俯身或仰头查看参数。管线排布全部藏在机架侧面的封闭式线槽内，线槽盖板采用快拆卡扣设计，排查线路故障时不需要拆卸大量紧固件，掀开对应段盖板就能直接操作。以往同类设备常出现的冷却液飞溅问题，在这套结构里通过在每个浇注单元下方设置倾斜的接液槽解决，接液槽的坡度统一向机架端部的集液口倾斜，废液可以顺着槽体自流回收，不会在机架底部积留腐蚀焊接焊缝。型材入口处的导向挡块采用可更换的硬质合金镶片，长期受型材摩擦磨损后，只需要更换镶片即可，不需要整体更换挡块座，降低后期运维的配件成本。每个工位的压紧机构都设置了行程限位保护，避免压紧力过大导致型材局部变形，限位触发的反馈信号直接接入控制台的联锁回路，一旦某个工位出现异常，整线会逐级降速停机，不会出现带故障运行导致的设备损坏。
