O形密封圈自动组装设备结构设计

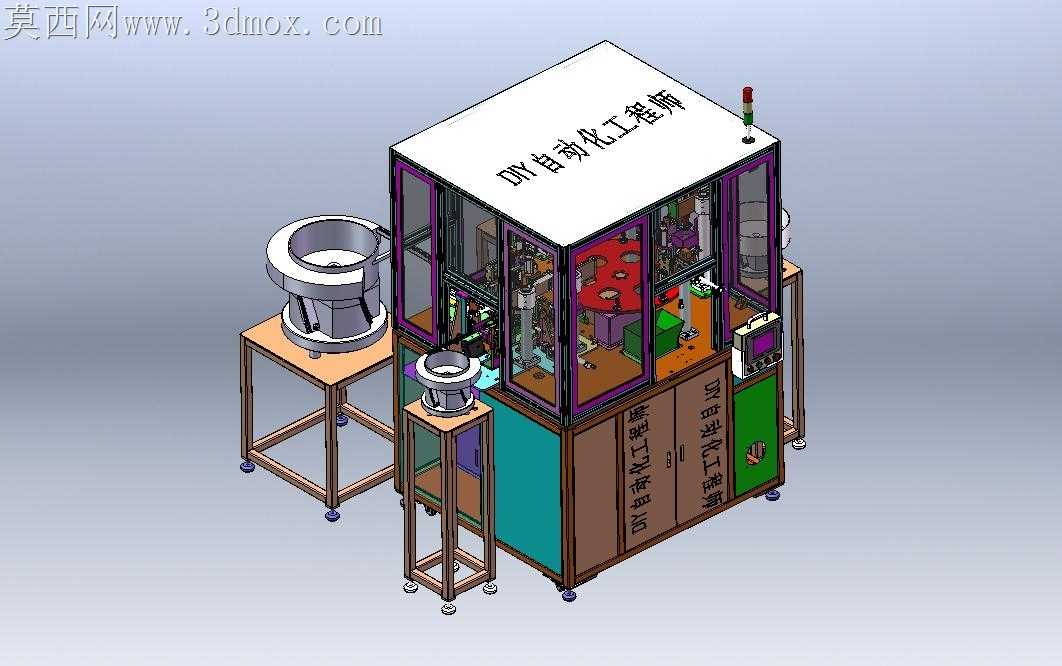

该设备主要面向密封件装配工序的量产场景，适配汽车零部件、液压气动元件、卫浴五金、电子接插件等多行业的O形密封圈自动组装需求，可替代传统人工套圈的作业模式，解决人工装配效率低、密封圈易扭曲损伤、装配到位率不稳定的行业痛点，适配直径3mm至30mm区间的常规O形橡胶密封圈装配作业，可对接上下游生产线实现整线自动化流转，也可作为独立工位完成单工序装配作业。设备整体采用立式柜式主体搭配双侧振动盘上料台的布局，主柜体采用铝型材框架搭配钣金封板的结构，底部配置可调脚轮与支撑脚，既方便设备移位调整，也可在安装后调平固定，整体安装占地长度约1.8米、宽度约1.2米、主体高度约1.9米，对车间安装场地的地面平整度要求低，无需额外预埋固定结构，接通电源与压缩空气即可投入使用。双侧振动盘分别完成待装配工件与O形密封圈的自动排序上料，通过直振送料槽将物料输送至取料工位，主柜体内置多工位间歇转盘作为核心载具，转盘上设置与工件适配的定位夹具，依次完成工件上料定位、密封圈取料扩径、密封圈套装压入、装配检测、成品下料的全流程工序，设备配置的三色警示灯可实时反馈设备运行、待机、故障状态，正面设置的触控操作面板可快速切换装配参数、调整生产节拍，柜体下部设置的电气与气路安装舱方便日常维护检修。设计过程中重点针对O形圈易拉伸变形、易卡滞的特性做了专项结构优化，密封圈取料端采用柔性扩径撑爪结构，可根据密封圈规格调整撑开张紧行程，避免过度拉伸造成密封圈永久变形，套装工位采用渐进式压入结构，保证密封圈平顺卡入工件的密封槽内，不会出现翻边、扭曲、切边的不良问题，设备的所有与物料接触的部位均做了倒角与表面抛光处理，避免刮伤工件表面与密封圈本体。设备的安全防护采用透明亚克力围挡搭配安全门设计，既可以直观观察内部运行状态，也可在设备运行时隔离作业区域，避免人员误触运动部件造成安全事故，气路系统配置了调压阀与气源处理元件，保证各气动执行元件的动作压力稳定，电气系统采用PLC作为核心控制单元，各工位动作逻辑互锁，出现缺料、卡料、装配不到位的情况会自动停机报警，提示操作人员排查处理，单台设备的装配节拍可达每小时1200至1800件，装配良率可稳定保持在99.5%以上，可大幅降低密封件装配工序的人工成本，同时保证产品装配质量的一致性。
