多扇同步伸缩连杆联动门结构设计

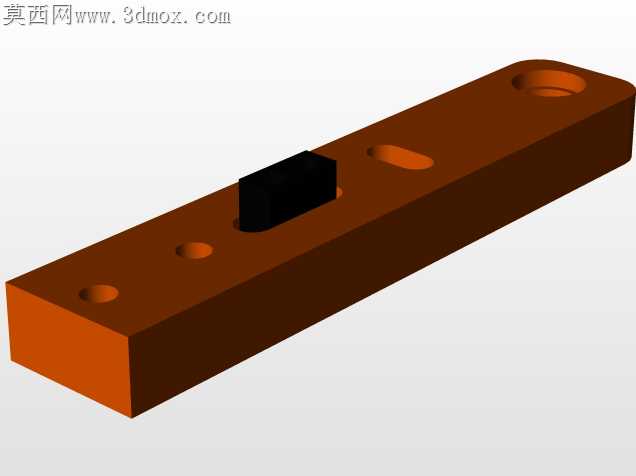

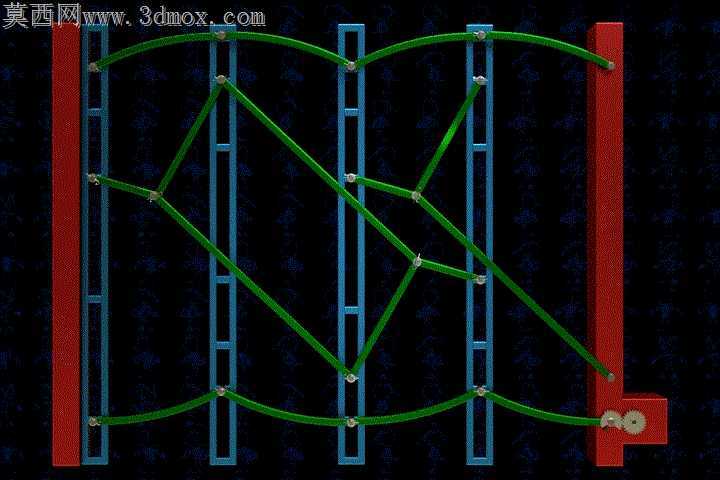

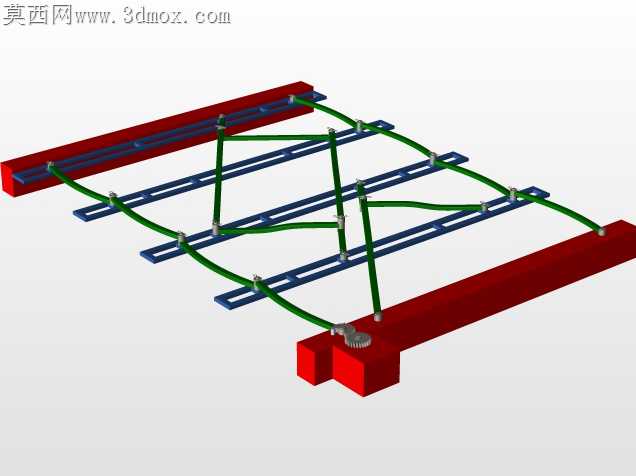

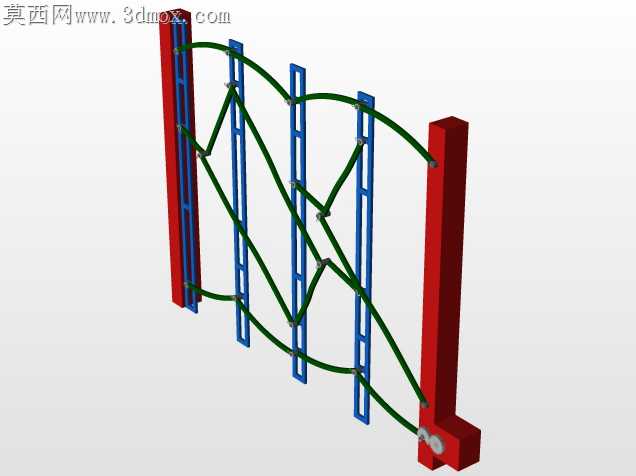

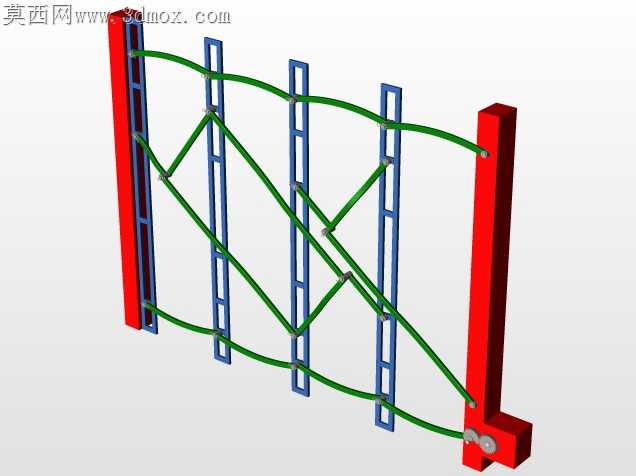

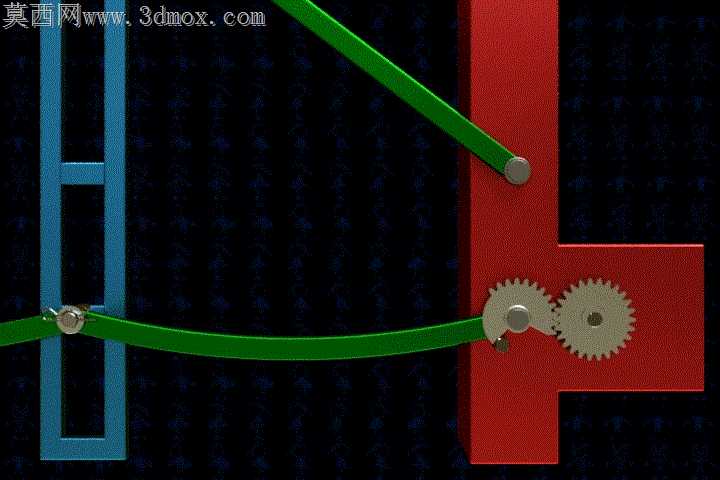

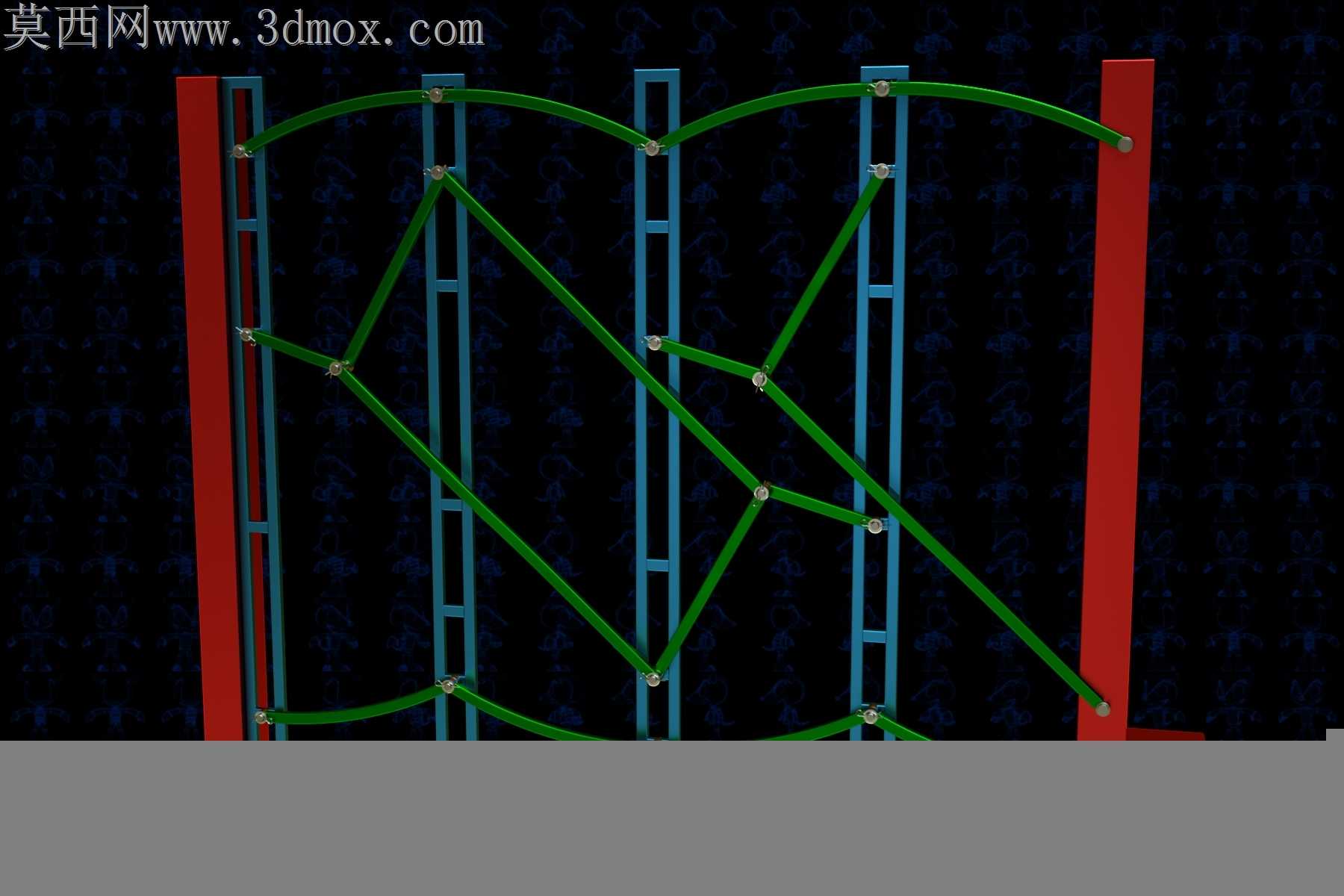

常规多扇折叠伸缩门在实际使用中常出现扇叶运动不同步、铰接点卡滞、侧边受力变形的问题，根源在于连杆排布的力臂分配不合理，铰接点的载荷集中度过高，长期往复运动后销轴磨损快，门体开合到极限位置时容易出现杆件别劲，甚至出现扇叶错位剐蹭侧边导轨的情况。这套联动门的连杆排布做了针对性的力路径优化，上下弧形连杆与中间交叉斜杆的铰接点没有按常规等距排布，而是根据每段扇叶开合过程中的受力变化调整了铰接位置，靠近驱动端的铰接点间距适当放大，分散齿轮输出端的初始扭矩，避免启动瞬间的冲击力集中在单根连杆的铰接孔处，减少销轴的剪切载荷。中间段的交叉斜杆做了角度适配，每处铰接点的转动副预留了合理的配合间隙，既不会因为间隙过大出现扇叶晃动，也不会因为间隙过小在温变环境下出现转动卡滞，扇叶与竖向立柱的连接点采用了浮动式铰接结构，允许立柱在开合过程中有微小的横向位移，抵消连杆加工时的长度公差带来的装配应力，不需要在装配时反复修磨连杆端面来适配尺寸。上下弧形连杆的曲率经过反复调试，开合过程中多根竖向立柱能保持完全同步的横向移动，不会出现某扇门超前或滞后的情况，弧形杆的受力方向始终沿杆身轴向传递，不会产生额外的侧向弯矩，减少杆身长期受力后的塑性变形。驱动端的齿轮与最外侧连杆的连接位置做了偏心调整，开合全程的输出扭矩波动控制在极小范围内，电机启动和停止时不会出现明显的顿挫感，门体运行更平稳。竖向立柱的截面选型匹配了连杆的支撑跨度，每根立柱的受力点都落在连杆的铰接节点上，不会出现立柱中段受弯的情况，立柱与地面导向件的接触压力均匀分布，不会出现单侧磨损过快的问题。这套结构可以直接适配厂区大门、场馆通道门的实际工况，不需要额外增加同步导向装置就能实现多扇门的平稳同步伸缩，后期维护只需要定期给铰接销轴加注润滑脂即可，易损件更换成本低，装配时不需要复杂的专用工装，普通钳工按照装配顺序就能完成整门组装，对零部件的加工公差容忍度更高，适合批量加工生产。
