3D打印送料用MK8挤出机构

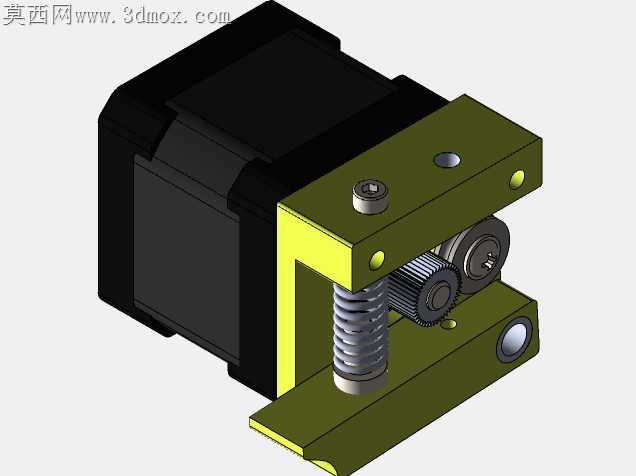

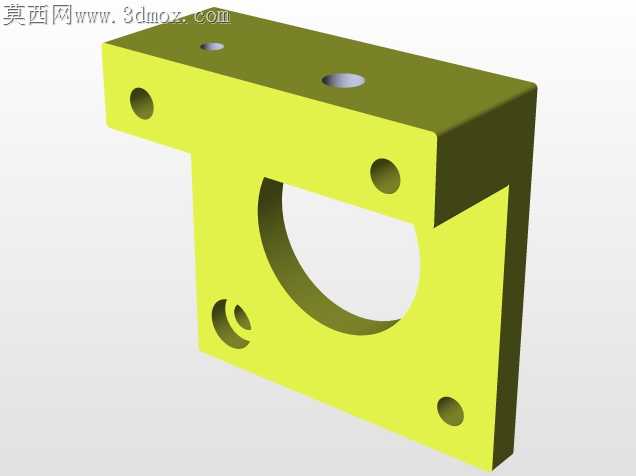

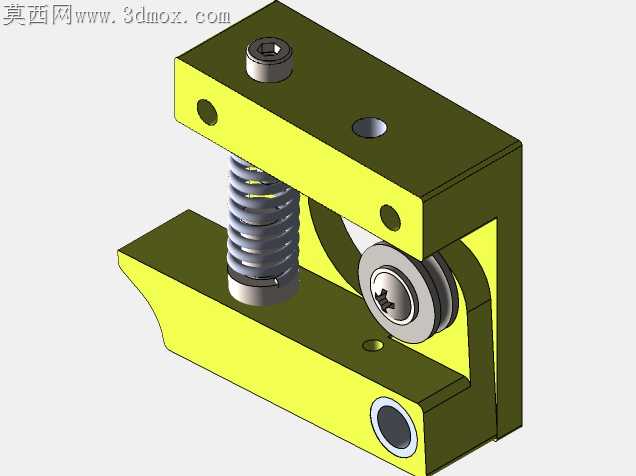

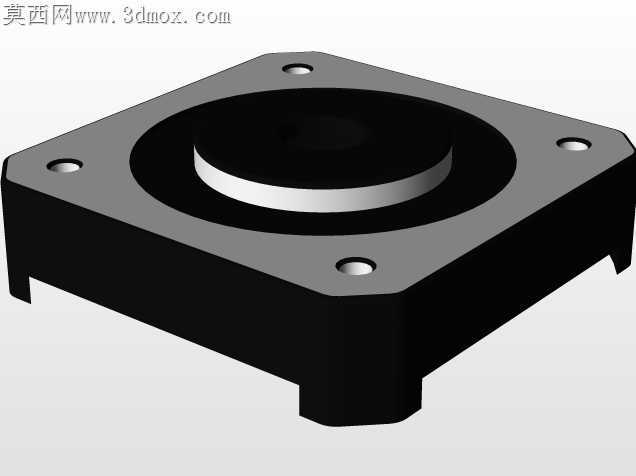

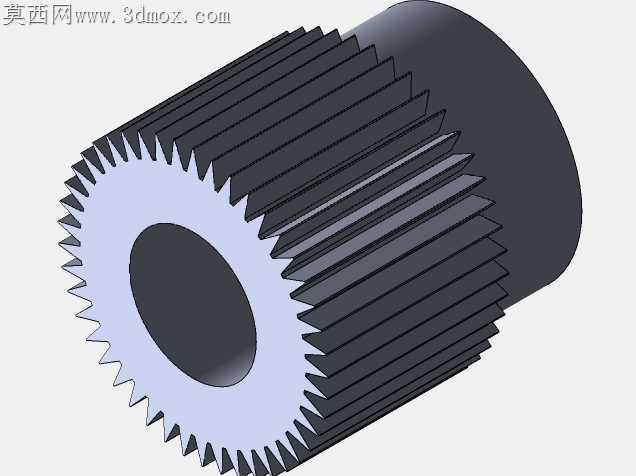

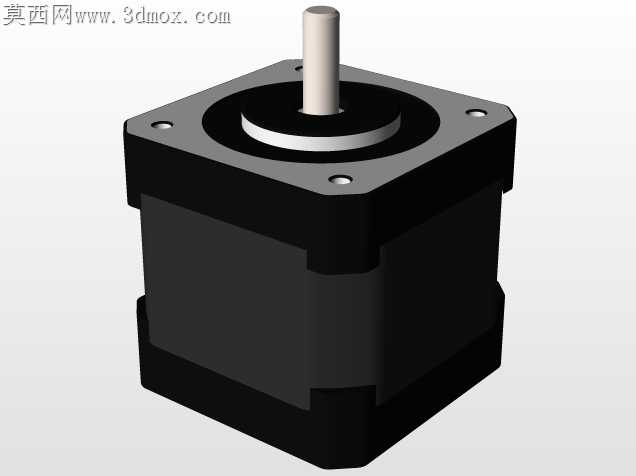

桌面级FDM3D打印设备长期存在送丝打滑、耗材卡滞的现场痛点，根源多来自挤出机构的压紧力匹配偏差与装配公差累积。这套挤出结构在压紧调节环节做了针对性适配，橄榄绿的安装支架采用L型折弯一体成型设计，省去了多片拼接带来的接缝错位风险，支架上预留的两个沉头安装孔位，刚好匹配42型步进电机的端盖螺孔，装配时不需要额外做转接治具，能直接把电机输出轴与主动送丝齿轮的同轴度控制在0.02mm以内，避免齿轮偏磨带来的送丝力波动。夹在上下支架之间的压缩弹簧没有采用常规的等距圆柱簧，而是做了端部并圈磨平处理，弹簧两端能完全贴紧支架端面与压臂接触面，不会出现侧倾剐蹭支架内壁的问题，调节压紧螺丝时，弹簧的弹力输出是线性变化的，不会出现拧半圈就压力骤增、再拧半圈又压力不足的跳变情况，适配PLA、ABS、TPU等不同硬度耗材时，只需要微调螺丝行程就能找到合适的压紧力，既不会把软质TPU耗材压变形导致卡丝，也不会因为压力不足让硬质PLA耗材出现送丝打滑。送丝轮组的双齿轮啮合间隙做了专门的公差预留，主动齿轮直接套在电机输出轴上，用顶丝锁紧时特意留了0.1mm的轴向窜动间隙，避免电机高速转动时齿轮端面与支架发生摩擦，从动压轮的转轴采用过盈压装在压臂上，压轮自身带自润滑衬套，长时间连续送丝也不会出现转轴卡顿的问题。支架侧边预留的圆形通孔是耗材导入通道，孔口做了C0.5的倒角处理，耗材穿入时不会被锐边刮下碎屑堵在流道里，通道的轴线刚好对准两个送丝轮的啮合切线位置，耗材进入轮组时不会出现弯折顶死的情况。整套结构没有多余的装饰性设计，所有棱角都做了小倒角去毛刺处理，不管是采用钣金折弯加工还是3D打印试制，都不需要额外做复杂的后处理工序，装配时只需要依次装入弹簧、压轮臂、齿轮组件，再锁紧电机固定螺丝就能完成组装，不需要反复调整部件位置，能大幅降低组装环节的人工耗时，长期运行时也不容易出现积屑卡滞的故障，能有效提升桌面级3D打印机的连续打印稳定性。
