斜面操作式双开门电力控制柜体结构

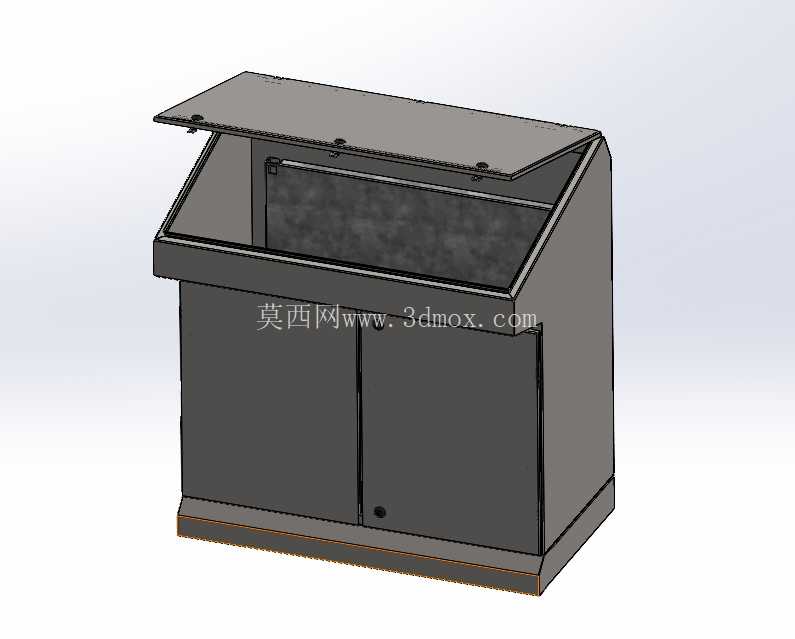

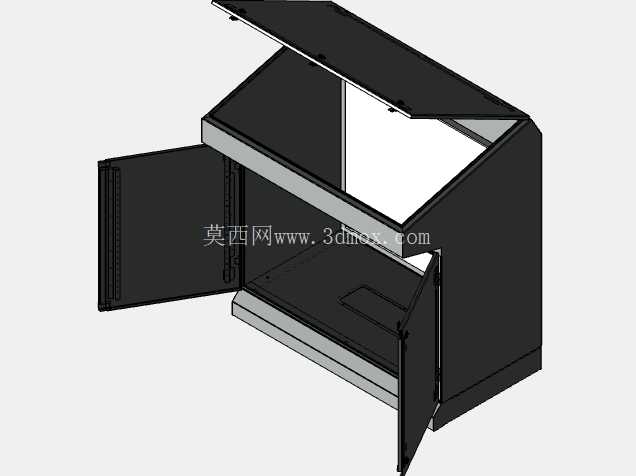

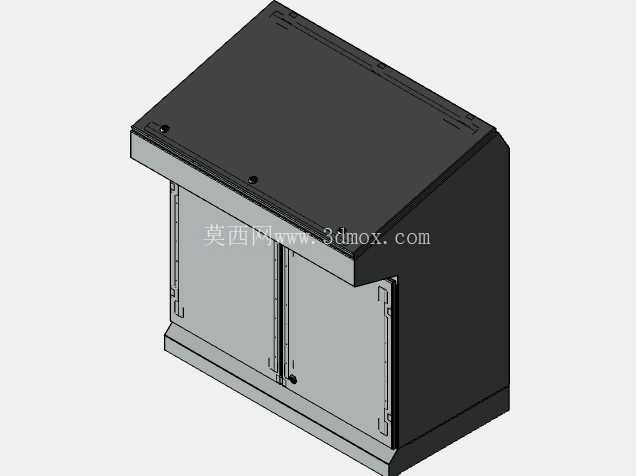

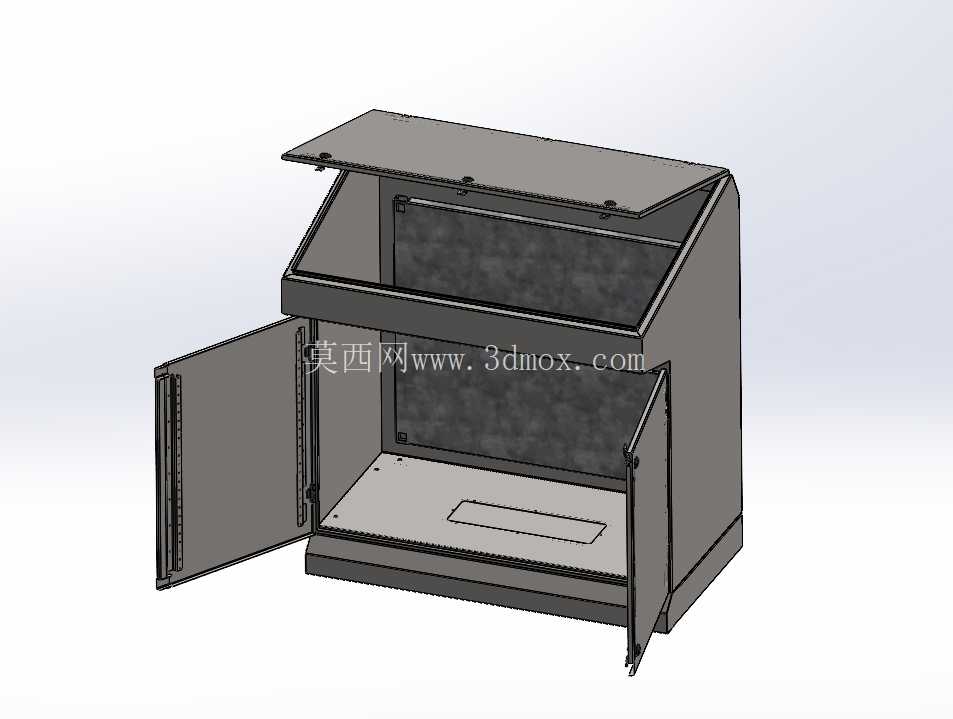

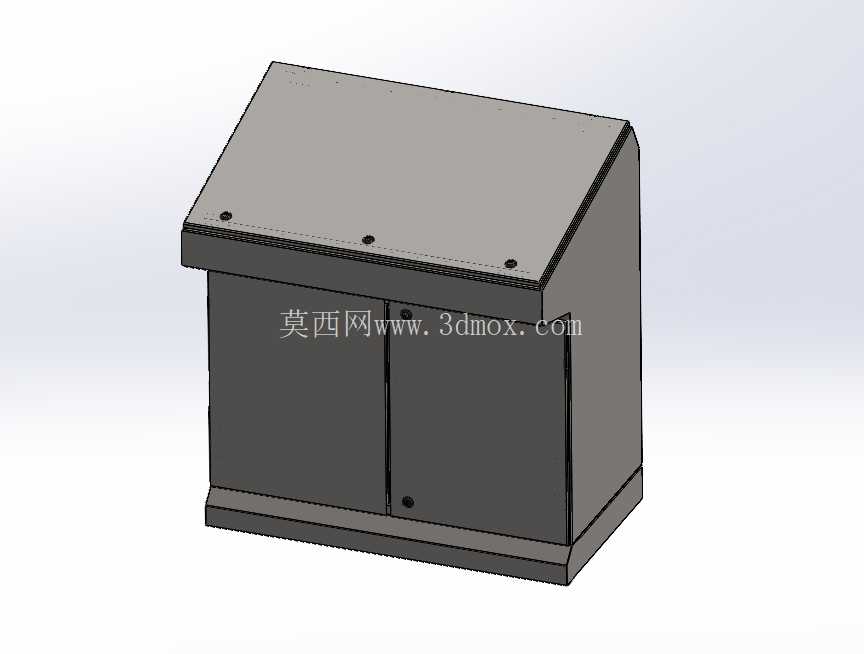

这款斜面操作式双开门柜体，是面向工业现场电力管控、设备信号集散场景开发的实体承载结构，日常多部署在生产车间工段旁、自动化产线端头、中小型动力站房的操作值守区域，用来整合安装断路器、接触器、PLC控制模块、信号端子排、人机交互按键等电气元器件，替代传统直立式柜体需要操作人员俯身或抬手操作的不合理姿态，适配值守人员站立状态下的自然操作视线与手臂活动范围。从结构设计逻辑来看，顶部斜面做了12度左右的倾角处理，这个角度是结合成年人站立时的视线俯角、手部操作施力方向反复校准的，既避免平面操作台容易积灰落物的问题，也能让安装在斜面上的按钮、指示灯、小型触控屏处于操作人员的最佳可视范围，不需要刻意低头或者抬手就能完成参数查看、启停操作、故障复位等日常动作。斜面台面上预留了三个均匀分布的安装孔位，用来固定操作面板的安装支架，孔位周边做了局部加厚处理，避免频繁按动操作件时台面出现形变异响。柜体下半部分采用对开双门结构，两门的拼接缝隙控制在1.5mm以内，门体边缘加装了内嵌式密封胶条，能够阻挡车间内的粉尘、切削液飞溅进入柜体内部，保护内部电气元件的绝缘性能；其中一扇门的下部预留了锁具安装位，日常运维时可以锁闭柜门，避免非专业人员误触内部接线引发安全事故。柜体底部做了外翻式的安装底座，底座上预留了对称分布的地脚固定孔，既可以通过膨胀螺栓直接固定在水泥地面上，也可以搭配减震脚垫安装在有轻微振动的设备旁，底座的高度预留了80mm的空间，方便现场布设进出线缆，也能避免地面积水直接浸泡柜体底板。从内部空间划分来看，斜面下方的空腔用来安装操作回路的接线端子、小型继电器等元件，和下半部分的主回路安装区做了物理分隔，避免强电回路对弱电控制信号产生电磁干扰；柜体内壁预留了标准化的安装梁固定孔位，安装梁的间距可以根据内部元件的尺寸灵活调整，不需要额外打孔焊接，适配不同品牌、不同规格电气元件的安装需求。柜体的边角全部做了圆角钝化处理，避免人员过往时被尖锐边角磕碰划伤，外壳采用冷轧钢板弯折成型的结构，所有拼接位置都采用连续焊接工艺，焊接后打磨平整，整体结构强度能够满足工业现场的防护要求，即使受到轻微的外力碰撞也不会出现柜体变形、门体错位的问题。在现场安装适配性上，这款柜体的深度控制在800mm以内，宽度控制在1200mm，高度控制在1100mm，不需要占用过大的车间通道空间，即使在空间紧凑的产线间隙也能完成部署；柜体后侧预留了可拆卸的穿线盖板，现场布设主电源进线、设备控制出线时，可以根据线缆的走向选择从柜体底部或者后侧穿入，不需要现场切割柜体，大幅减少现场安装的工作量。考虑到工业现场的长期使用需求，柜体的门体和柜体框架之间加装了接地铜辫，避免静电积累或者漏电时门体带电，保障运维人员的操作安全；斜面台面的边缘做了凸起的挡边，防止操作时放置的验电笔、记录本、小型工具从台面上滑落。和传统的直立式配电柜相比，这种带斜面操作台面的控制单元，把操作区域和元件安装区域整合在同一个柜体上，不需要额外搭配独立的操作工作台，既节省了现场的部署空间，也缩短了操作元件和主回路元件之间的接线距离，减少了线路损耗和故障点，适合在中小型设备的本地控制场景、车间分区域配电控制场景下使用，能够覆盖从普通机加工车间到轻工生产线、公用工程值守点的多数电力控制需求。
