25毫米规格快拆式塑料皮带扣结构设计

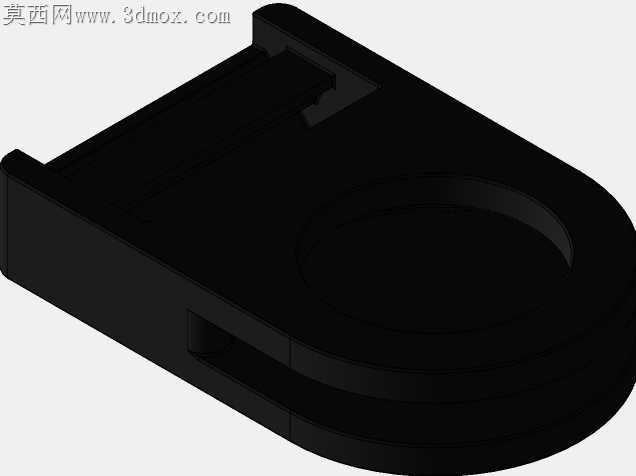

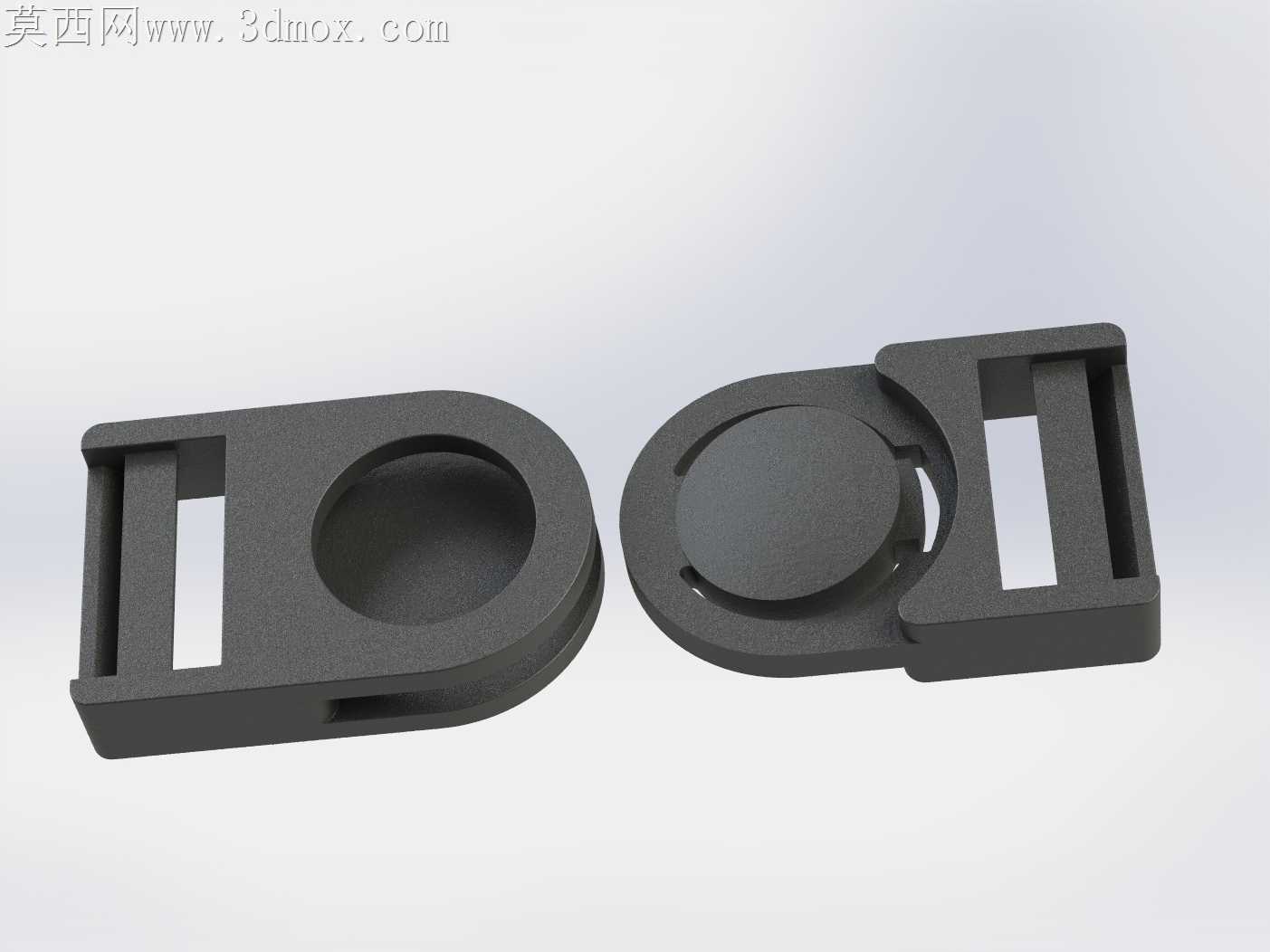

常规塑料皮带扣在注塑生产环节常出现扣合面飞边残留、插拔阻尼不均的问题，轻则导致织带装配后出现松脱异响，重则在频繁开合后出现卡扣断裂的失效情况，这款25毫米规格的快拆皮带扣在结构设计阶段就针对这类加工与装配痛点做了针对性调整。公扣端的圆形卡合台边缘做了0.15毫米的倒角过渡，既避免注塑脱模时卡合棱边出现拉伤缺料，也能让扣合过程的滑动阻尼更线性，不会出现刚插入时卡顿、扣合到位后虚位过大的问题。母扣端的环形卡槽内侧预留了0.2毫米的弹性变形余量，适配PP或POM材质注塑后的收缩率偏差，就算不同批次塑件的尺寸有小幅波动，也能保证插拔力稳定在适合单手操作的区间，不会出现过紧难开或者过松易脱的情况。织带穿槽的内侧壁做了细密的横向防滑齿，齿高控制在0.3毫米，既不会因为齿形过深在穿织带时刮伤织带纤维，也能在织带穿入后通过齿形的咬合避免织带受拉时出现滑移，穿槽的边角全部做了R0.5的圆角处理，避免织带长期摩擦边角出现起毛断裂的问题。扣体外侧的平面没有做多余的装饰纹理，平整的表面既适合注塑时做模面抛光减少脱模阻力，也能在后续做表面晒纹或者印刷标识时获得更均匀的附着效果。公母扣分模面全部设置在扣体厚度方向的中间位置，没有出现倒扣结构需要额外做滑块抽芯的设计，能简化模具结构，降低注塑生产时的不良率，分模线位置刚好落在扣合后的贴合缝隙处，就算有轻微的分模线飞边，也不会外露影响外观，也不会刮蹭接触的织物表面。卡合结构的受力筋厚度从根部到端部做了均匀的壁厚递减，避免注塑时出现厚壁缩水导致的表面凹痕，筋位的连接处全部做了圆弧过渡，减少应力集中点，就算频繁开合插拔，受力位置也不会出现应力发白甚至断裂的情况。这款扣件适配25毫米宽度的常规织带，可用于箱包束带、户外装备绑带、工装腰带等场景，结构设计完全适配量产注塑的工艺要求，不需要额外的后处理工序就能获得稳定的装配与使用性能。
