工业电气设备防护外壳钣金结构设计

在工业配电、车间设备控制、户外电气单元部署场景中，这类钣金壳体是承载电气元件、隔绝外部干扰的核心结构件，日常接触的车间动力柜侧装单元、生产线分布式控制盒、户外小型电气节点防护舱，大多采用这类折边拼焊的钣金结构，区别于大型落地柜的厚重框架，这类紧凑型外壳更适配空间局促的安装点位，比如设备机架侧挂、生产线工位旁嵌装、狭小电气井内固定的场景，对安装边界的适配性要求远高于常规柜体。

从结构设计逻辑来看，整个壳体采用1.2-2.0mm厚度的冷轧钢板冲压折边成型，所有拼接边都设计了内嵌式止口，既可以避免焊接或拼接处的缝隙外露，也能在拼合时形成自然的定位基准，减少装配时的对位调整工作量；壳体的前门采用单侧铰链内嵌安装，门体边缘做了一圈向内的U型翻边，关门时翻边刚好嵌入壳体前侧的止口槽内，配合粘贴在槽内的发泡密封条，可以达到IP54左右的防护等级，能够阻挡车间内的金属粉尘、切削液飞溅以及日常潮气侵入内部，避免内部电气元件出现短路、积尘过热的问题。

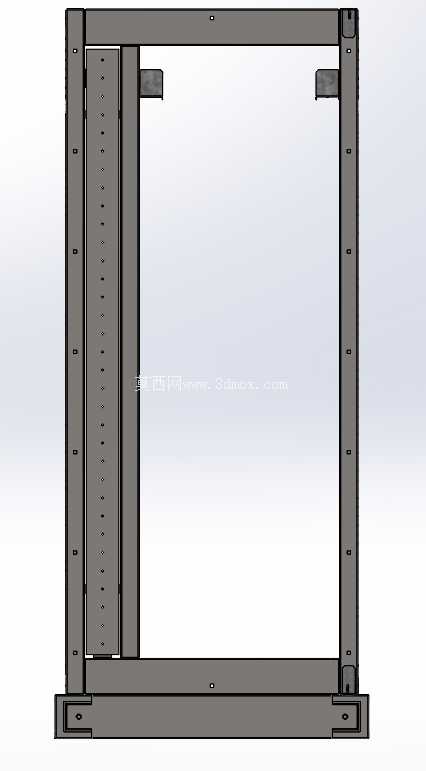

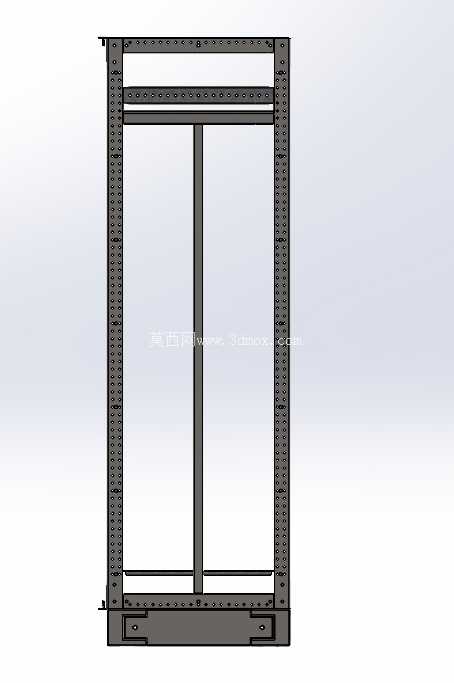

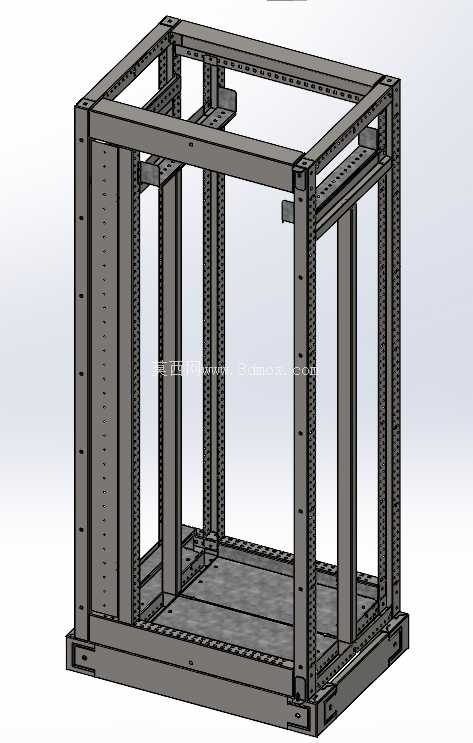

壳体的后侧与左右侧板都预留了标准化的安装孔位，后侧的孔位采用上下两排长圆孔设计，长圆孔的长度预留了5mm的调节余量，安装时可以先将挂装支架固定在墙面或机架上，再将壳体挂装后微调水平位置，不需要反复对准孔位，大幅提升现场安装效率；左右侧板的预留孔位分为两类，靠上的位置预留了格兰头安装孔，用于穿入动力电缆与信号线缆，靠下的位置预留了接地螺栓安装位，确保壳体整体可靠接地，避免静电积累或漏电带来的安全隐患。壳体内部的四个折角处都设计了向内凸起的安装柱，安装柱上预先攻好M4或M5的标准螺纹，用于固定内部的电气安装板，安装板可以根据内部元件的布局灵活调整固定位置，不需要在壳体上额外打孔，适配不同规格的断路器、端子排、小型PLC模块的安装需求。

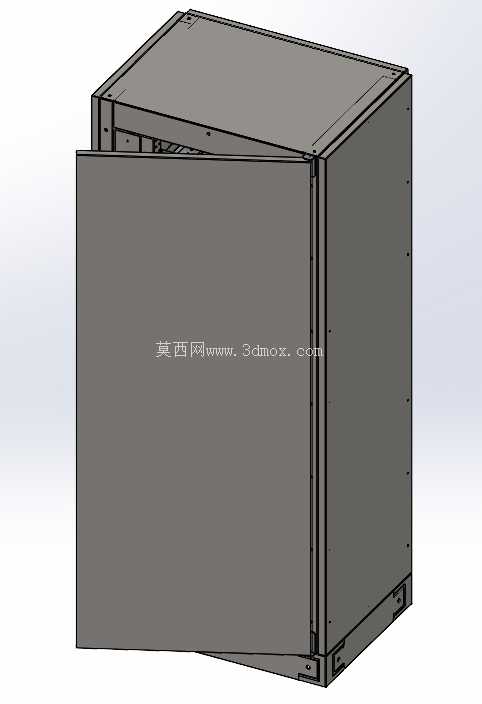

考虑到工业场景的维护需求，前门的开合角度设计为120度，铰链采用可拆卸式结构，当需要对内部元件进行大规模检修时，可以直接将门体向上抬起拆下，避免门体遮挡操作空间；门体与壳体之间还设计了接地跨接线，即使门体上安装了按钮、指示灯等带电元件，也能保证门体与主壳体等电位，消除检修时的触电风险。壳体的顶部做了轻微的向后倾斜角度，避免顶部积灰或积水时顺着缝隙流入壳体内部，底部预留了冷凝水排水孔，当壳体内外温差较大产生冷凝水时，可以顺着倾斜的底板从排水孔流出，不会积存在壳体内部浸泡元件。

在安装边界的适配设计上，整个壳体的外部尺寸控制在紧凑型区间，深度方向的尺寸不超过400mm，即使安装在深度较浅的机架夹层或者墙面与设备之间的狭小空隙内，也不会出现突出磕碰的问题；壳体的所有外边缘都做了C1倒角处理，没有尖锐的冲切毛边，避免现场安装或检修人员被划伤。从冲压工艺的角度来看，整个壳体的所有折边都采用统一的折弯半径，减少冲压模具的更换次数，所有孔位的中心距都遵循标准化的模数设计，既方便冲压加工时的定位，也能降低后续焊接、喷涂工序的装夹难度，量产时的良率可以稳定控制在较高水平。

这类壳体的结构设计没有冗余的装饰性结构，所有的造型特征都服务于功能需求：折边的结构同时承担了加强筋的作用，不需要额外焊接加强筋就能保证壳体的整体刚度，在承受一定的外部冲击时不会出现明显变形；门体的翻边结构既提升了防护性能，也增加了门体的平面刚度，避免门体尺寸较大时出现中间凹陷的问题。在实际选型应用中，这类壳体可以直接替代同尺寸的进口防护外壳，安装孔位与内部安装尺寸完全兼容通用电气元件的安装标准，不需要额外做结构修改，能够大幅缩短非标电气设备的开发周期，降低设备的整体制造成本。
