重型夹持用管虎钳精密结构设计

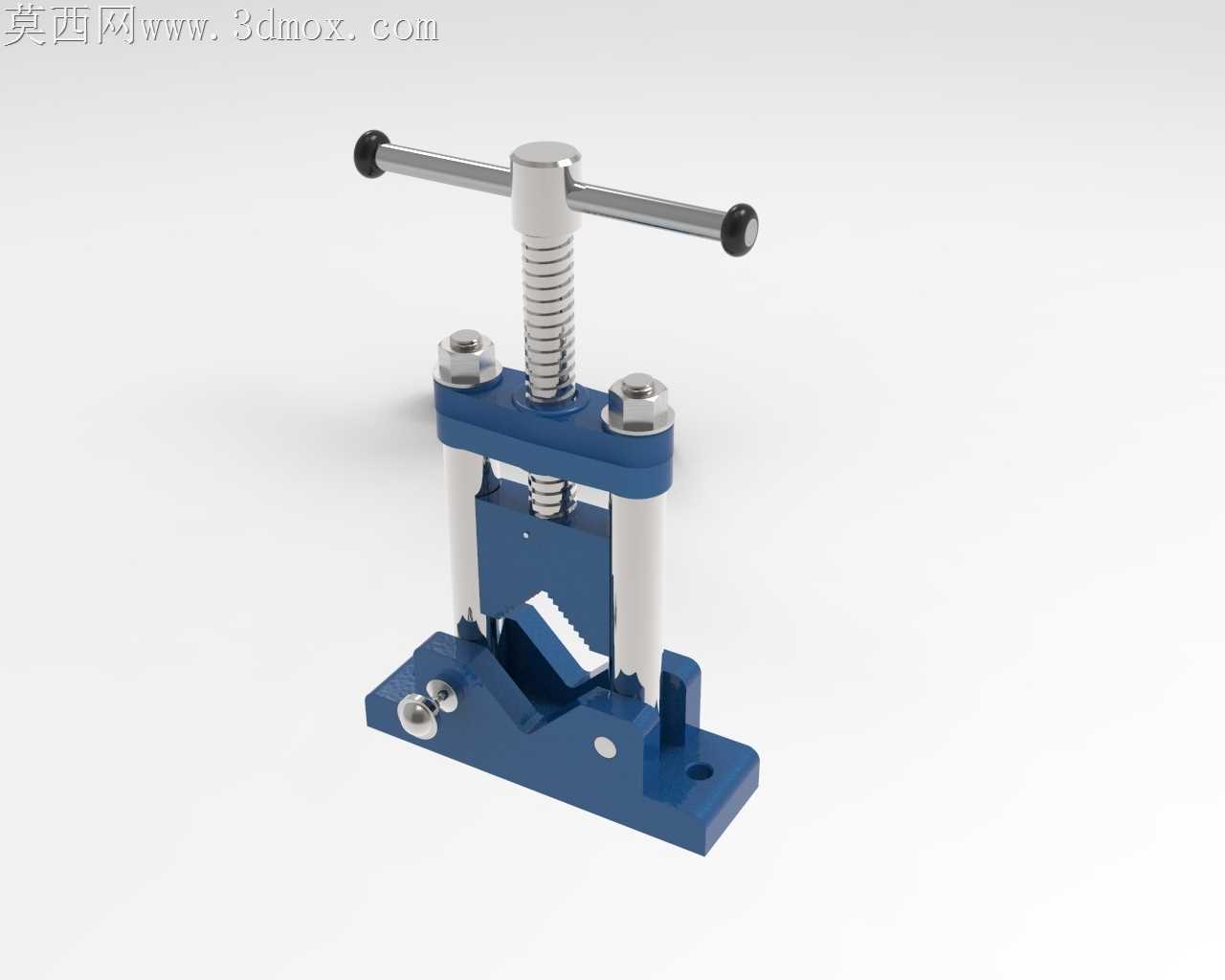

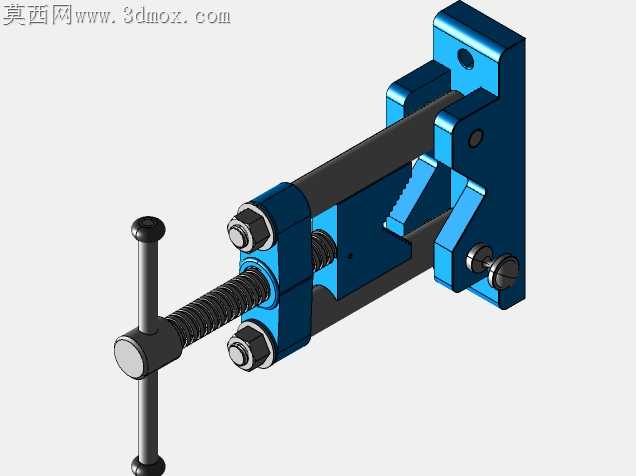

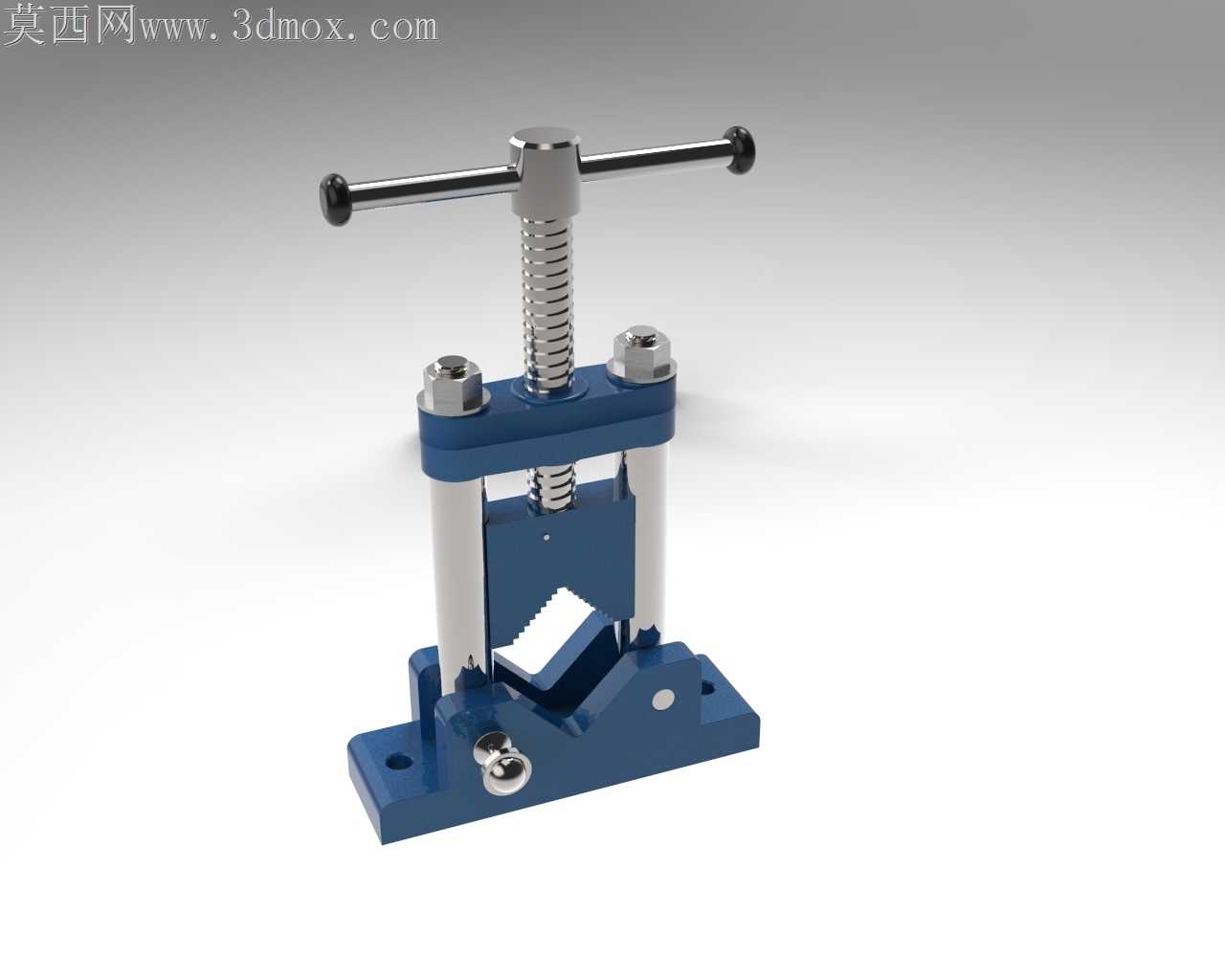

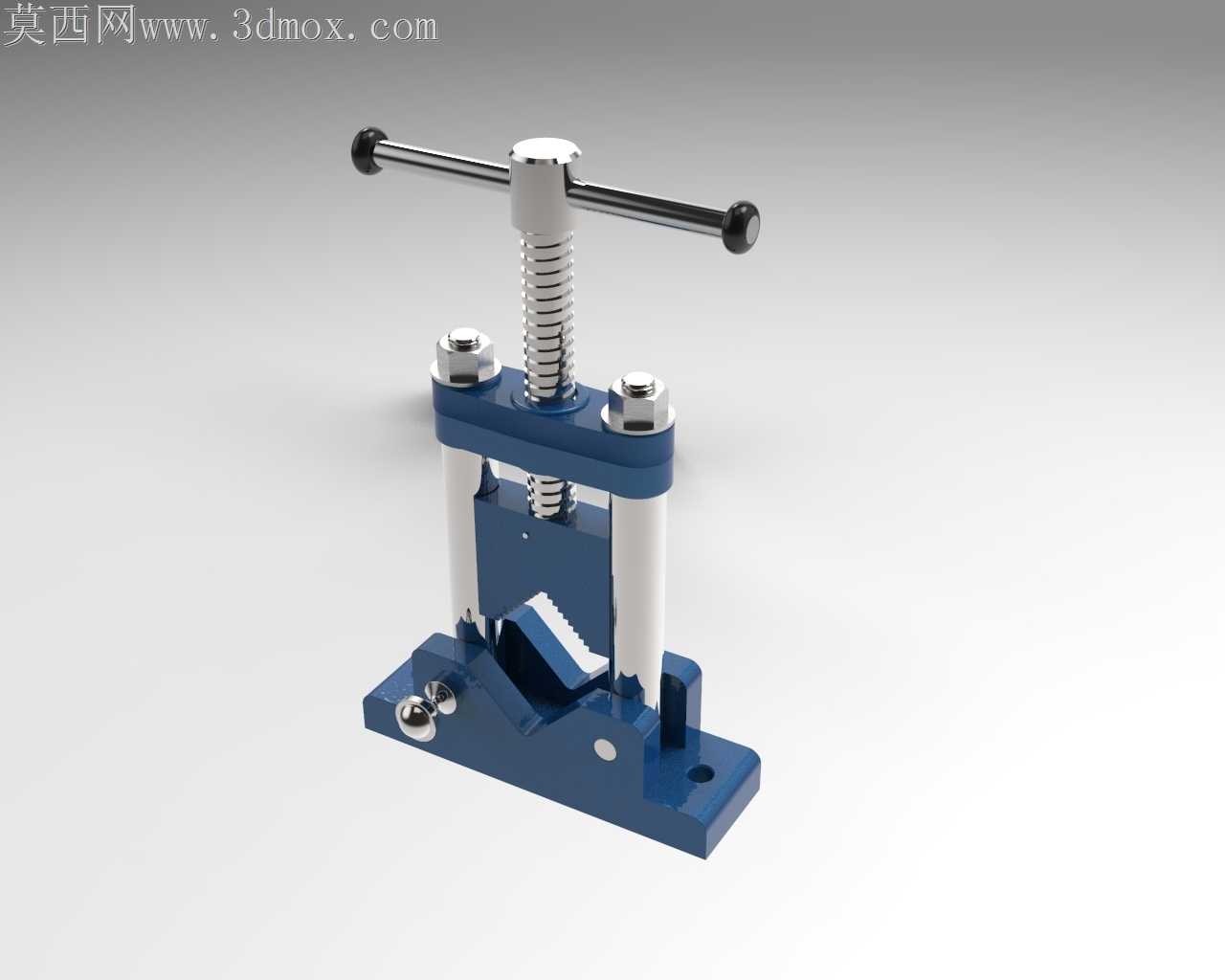

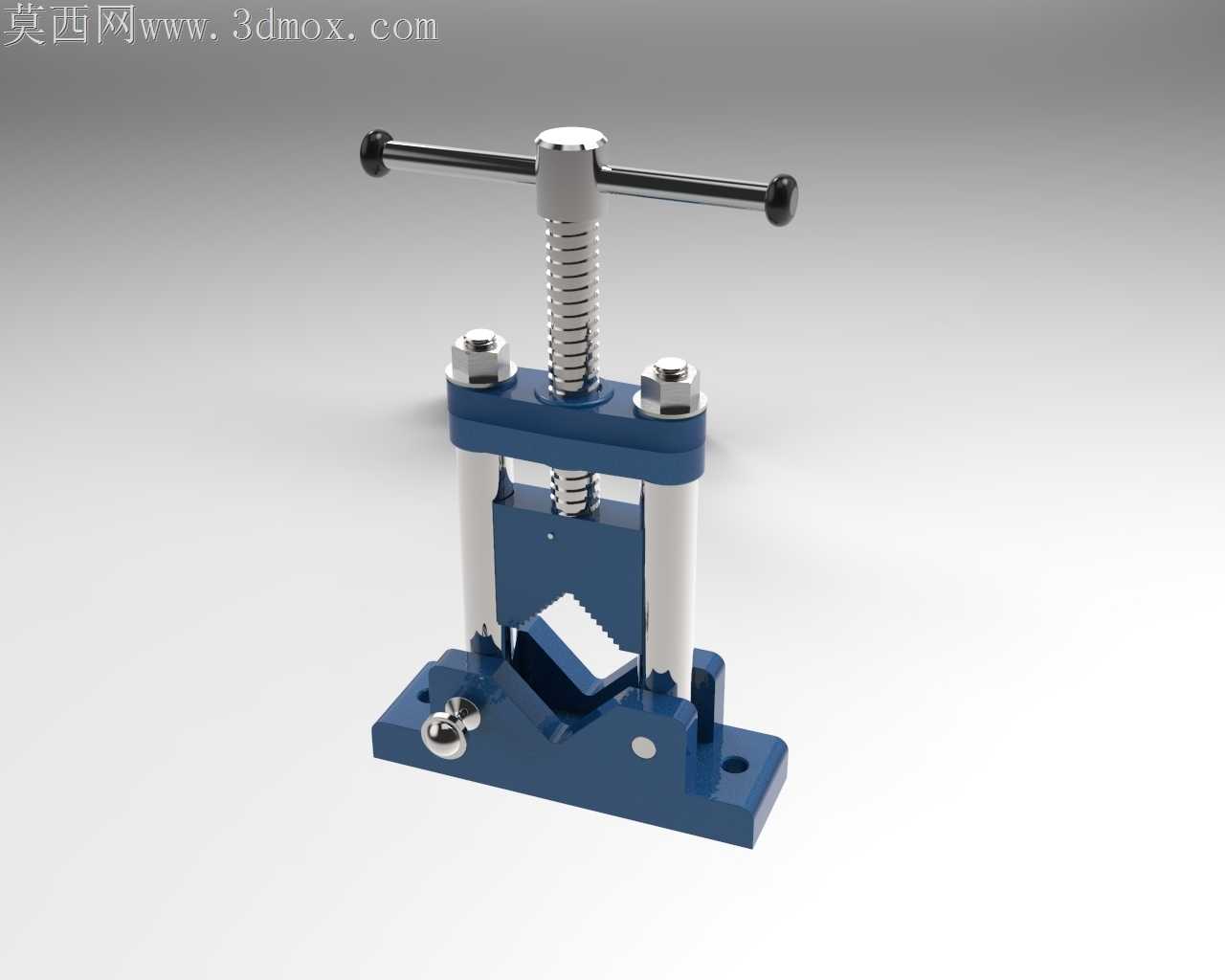

管路装夹作业中最常见的失效问题，是夹持力沿管壁周向分布不均导致的圆管变形、夹痕过深，或是大扭矩工况下钳身窜动、丝杠卡滞，这款管虎钳的结构设计恰好针对这些现场痛点做了针对性的适配调整。V型钳口的咬合齿做了不等深渐变处理，靠近钳口根部的齿深比齿端浅0.2mm，夹紧时管壁受力会先接触齿根的大接触面，再逐步压入齿端的咬合齿，既保证足够的摩擦力抵抗管子转动的扭矩，又不会因为局部压强过大把薄壁铜管、铝管夹出凹痕，适配从薄壁穿线管到厚壁无缝钢管的多规格管路装夹需求。两根导向立柱采用了过盈配合压入下底座的装配逻辑，没有额外加装紧固顶丝，避免了顶丝长期受交变载荷出现松动、导致立柱倾斜的隐患，立柱与上活动架的配合间隙控制在0.03mm以内，既保证活动架上下滑动无卡滞，又不会出现左右晃量，让丝杠传力始终保持垂直向下，不会出现偏载导致的丝杠螺纹异常磨损。底部安装座的两个长圆孔做了沉头锪平处理，螺栓锁紧后头部完全沉入座体平面，不会突出底面影响钳身与工作台的贴合度，底座前端额外加设的球形定位销，能在夹持小直径管件时抵住管件下端，防止管件受夹紧力向下滑移，省去了作业时反复调整管件位置的麻烦。顶部的T型转动杆做了端部滚花处理，表面粗糙度控制在Ra1.6，手动施力旋转时不会打滑，杆身与丝杠头部的连接采用了通孔穿装结构，转动杆可以根据操作空间左右窜动调整力臂长度，在狭窄工位作业时不用额外找加力杆就能获得足够的夹紧力。丝杠的梯形螺纹牙侧做了微小的倒角处理，长期使用积攒的铁屑、油污不会卡在螺纹牙底造成转动卡涩，日常维护只需要定期在螺纹表面涂抹少量润滑脂就能保证操作顺滑。钳身主体的蓝色喷塑层特意做了哑光处理，车间强光下作业不会产生反光晃眼的问题，金属外露件都做了镀锌钝化处理，在潮湿的管路作业环境下也不容易出现锈迹，延长工装的实际使用寿命。
