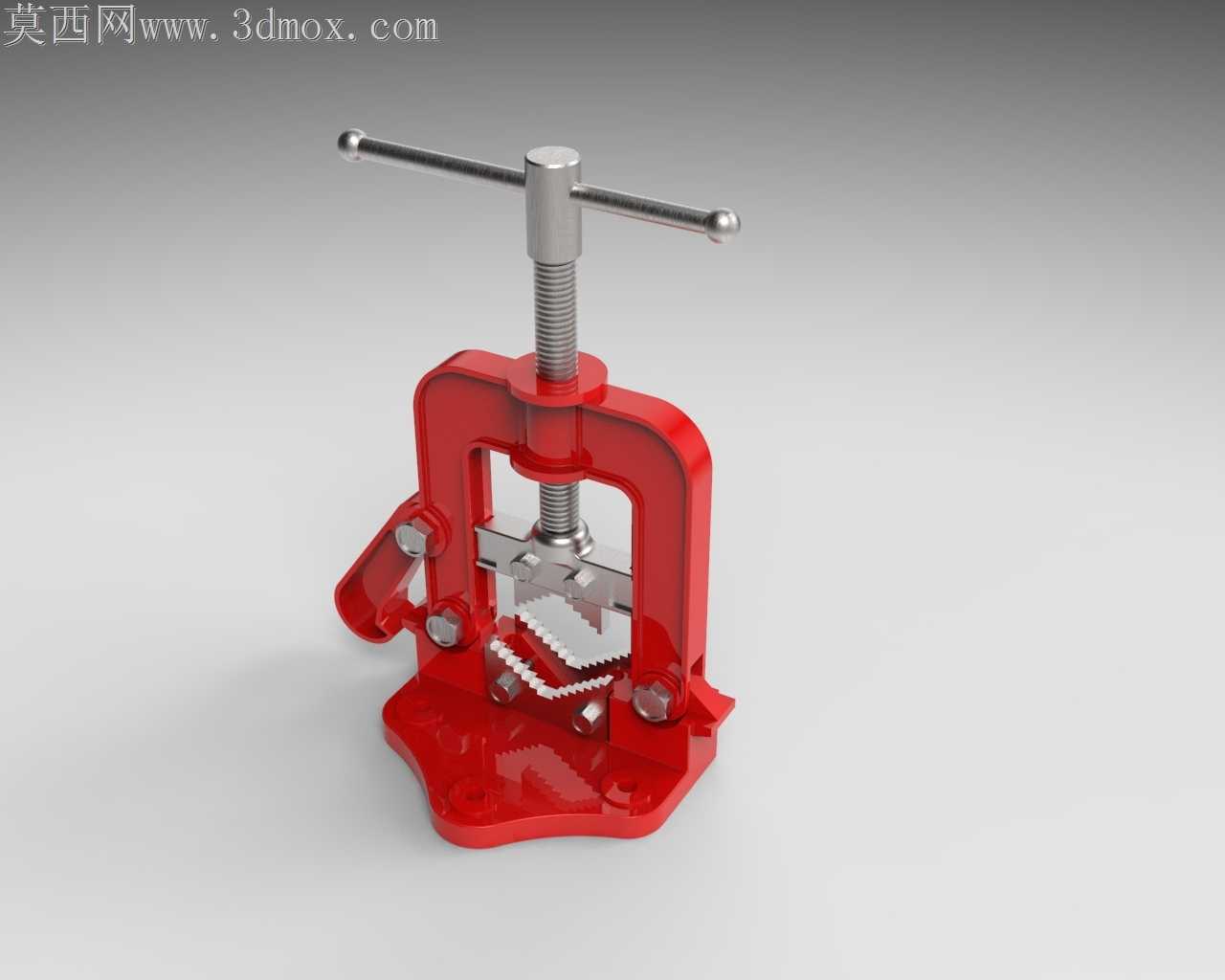

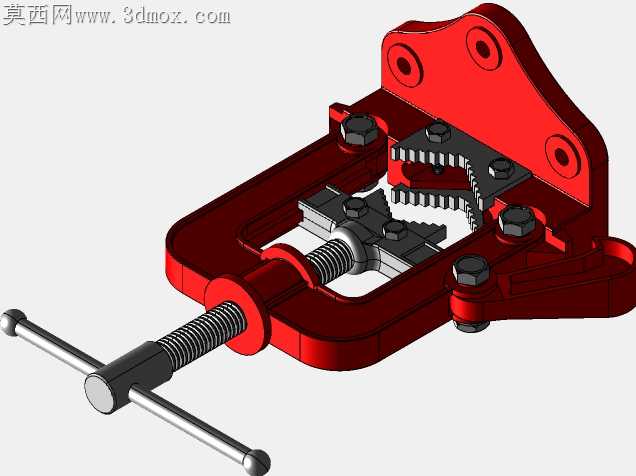

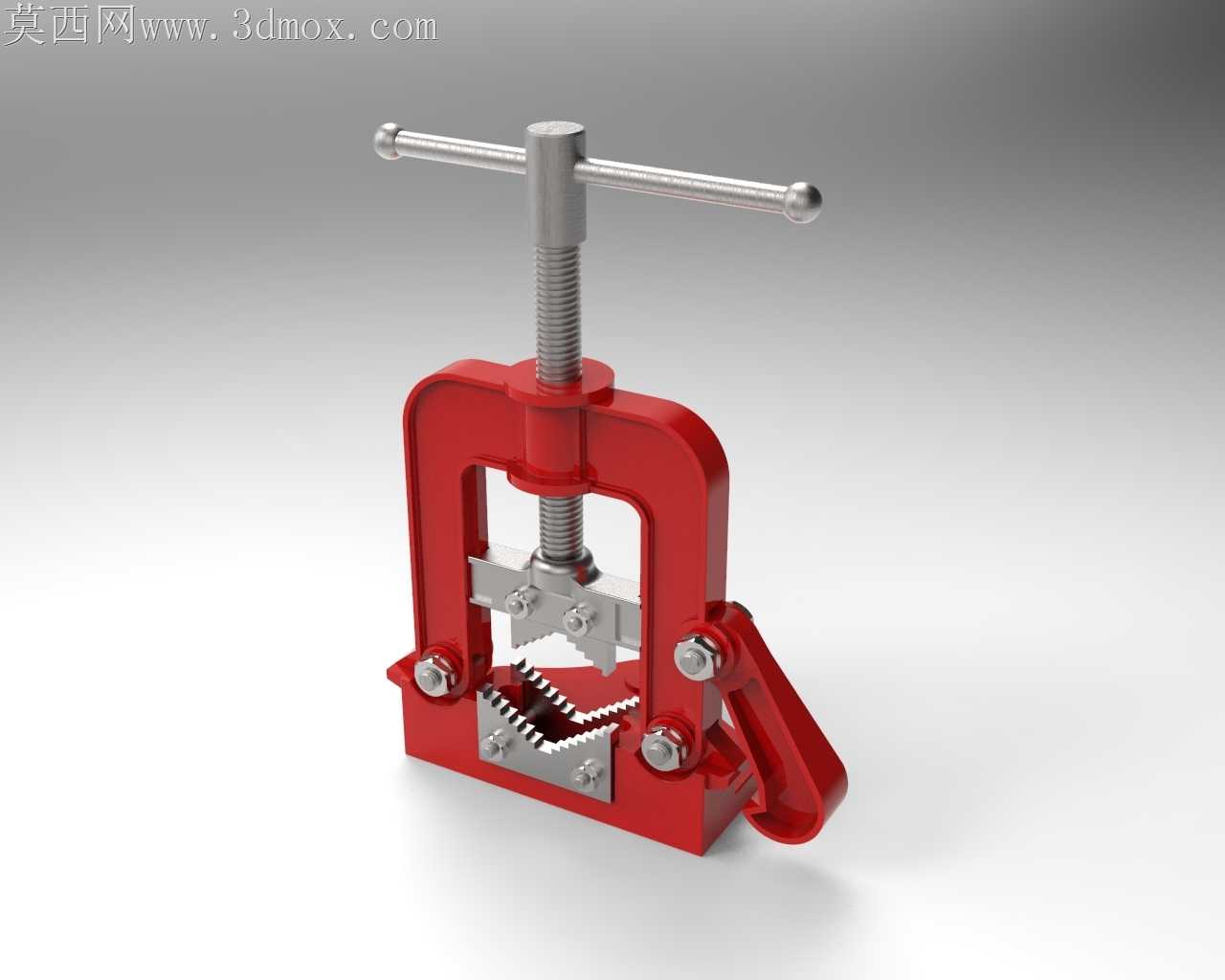

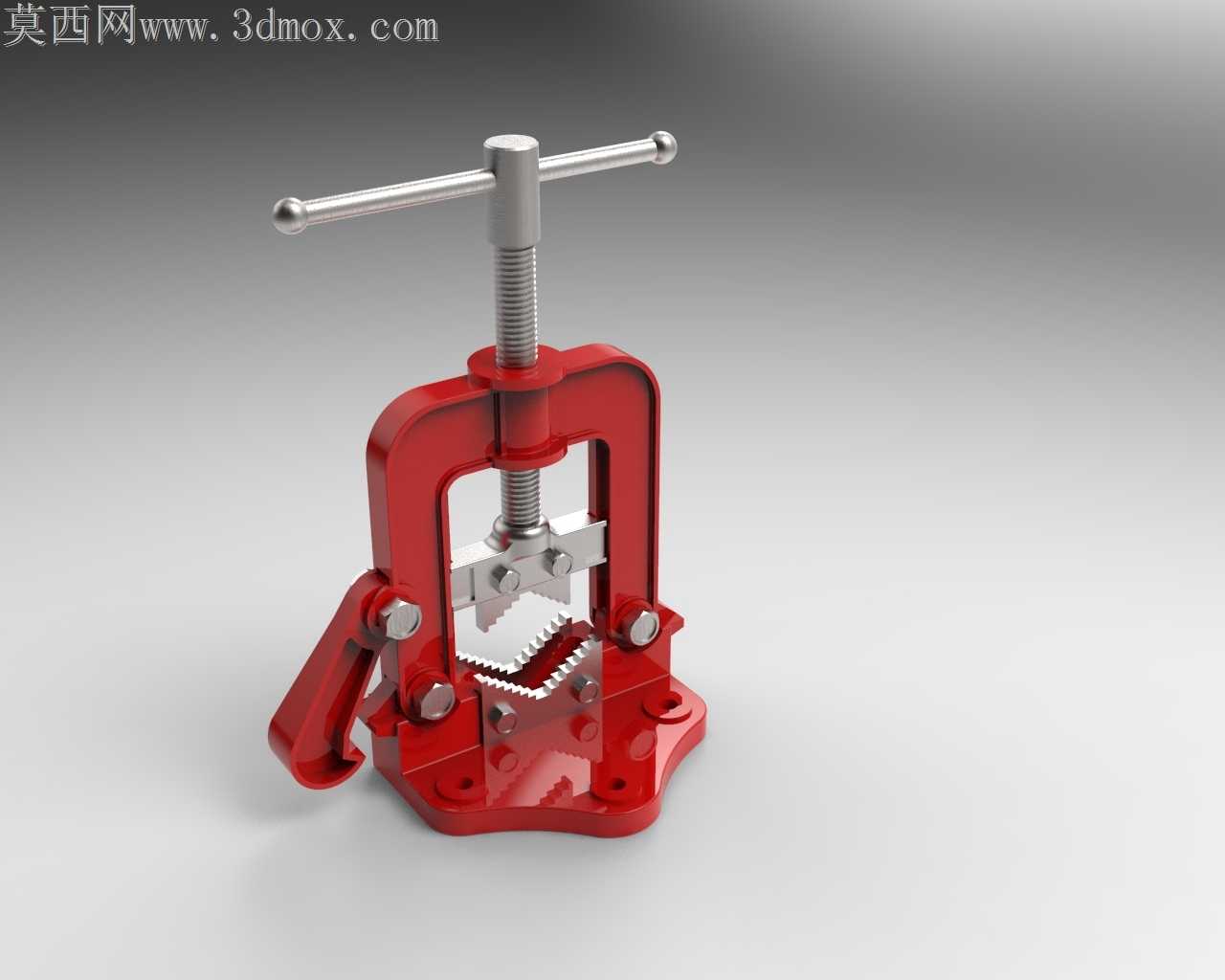

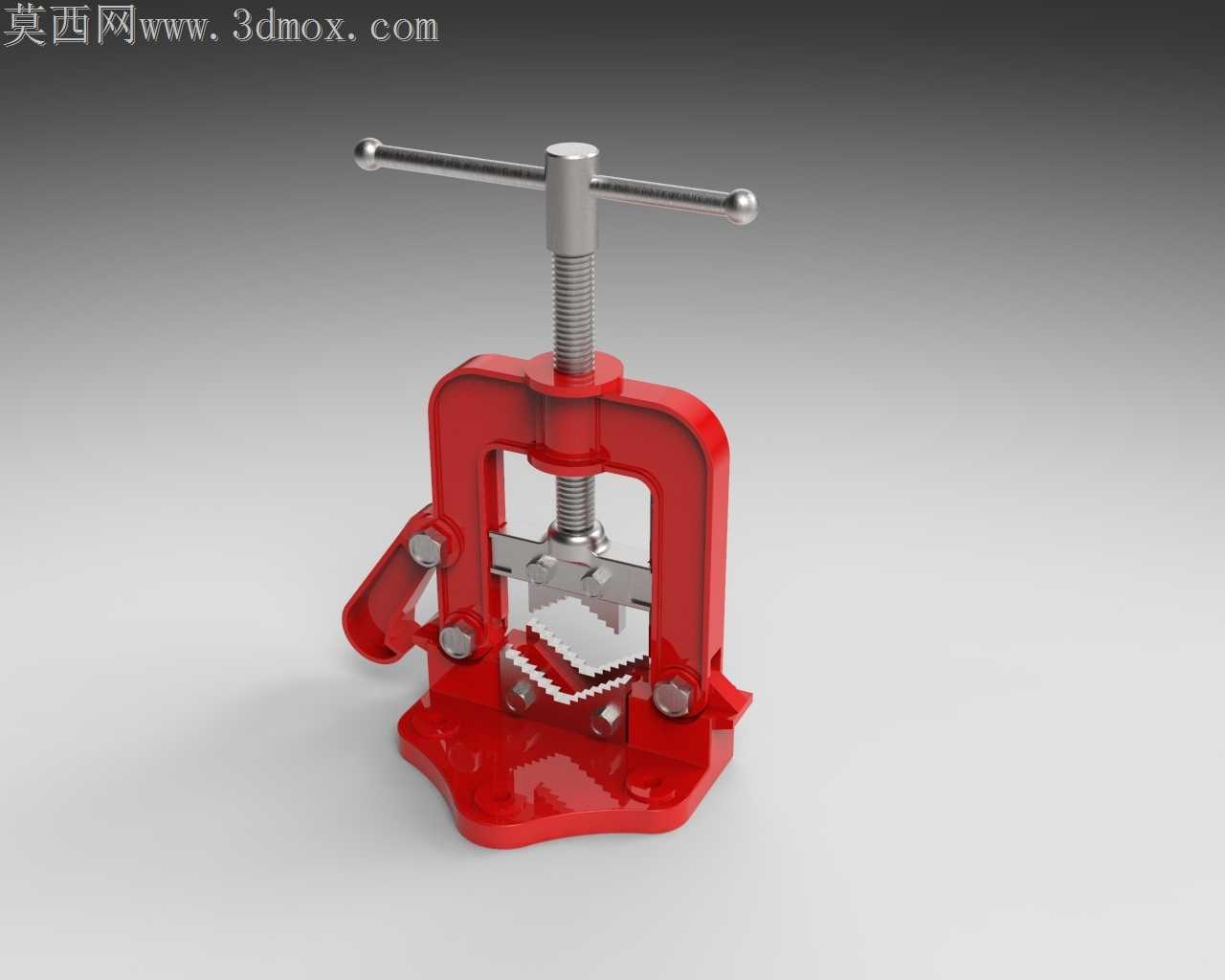

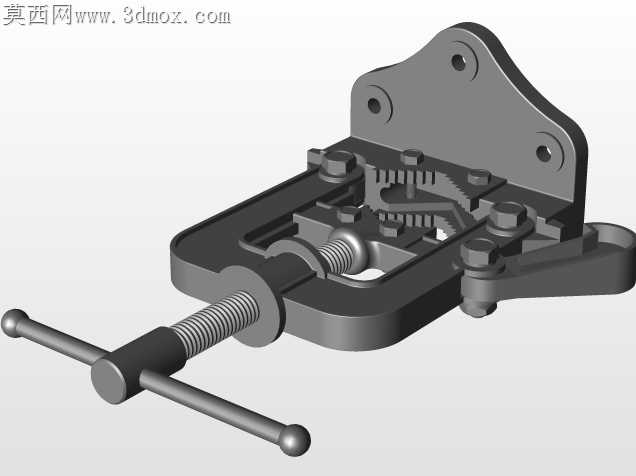

重型管子夹持用手动压力式台虎钳结构

管道安装现场常出现夹持薄壁管变形、大管径管件咬合力不足的问题，这款管虎钳的结构设计恰好针对这类现场痛点做了针对性的适配。钳口的V型齿槽做了不等距齿深排布，靠近槽底的齿尖做了0.2mm的圆角钝化处理，夹持薄壁镀锌管时不会因为齿尖压强过大咬穿管壁，槽口两侧的齿牙保留锐边，卡紧大管径厚壁无缝钢管时能嵌入管身氧化层，避免套丝作业时管件跟转。底座的四个安装孔做了沉头锪平处理，螺栓锁紧后螺母不会突出底座平面，台面上堆放管件、工具时不会被凸起的螺栓头剐蹭，也避免作业时扳手磕碰螺栓造成螺纹损伤。丝杠和活动横梁的配合间隙留了0.08mm的公差带，长期使用磨损后不会出现压杆晃荡的问题，压杆两端的握柄做了滚花处理，沾了油污的手操作时也不会打滑，压杆和丝杠顶端的连接用了横向销钉固定，不会因为施力过大出现压杆脱出的情况。侧边的快速释放扳把和钳身的转轴配合处加了耐磨衬套，频繁开合钳口时不会因为转轴磨损出现扳把旷量，扳把的握持弧度贴合手掌发力角度，单手就能完成钳口的快速开合调整，不用反复拧动丝杠空行程。钳身的C型框架做了变厚度设计，受力集中的丝杠安装座位置厚度比侧壁厚3mm，压合大管径管件时框架不会出现张口变形，框架外侧的圆角过渡避免应力集中，长期承受交变夹持力也不会出现焊缝开裂的问题。钳身表面的喷塑层做了磨砂质感处理，车间内的焊渣、铁屑溅到表面不会轻易掉漆，底座的安装面做了铣平加工，和工作台面贴合时不会出现翘动，夹持管件时整个钳身的稳定性更好。钳口的齿块用了可拆卸式设计，长期使用齿牙磨损后只需要更换齿块，不用更换整个钳身，降低了现场工具的维护成本，齿块的固定螺丝做了内六角沉头设计，不会突出齿块夹持面，避免夹持管件时螺丝硌伤管身。
