苏制СП5-2型1kΩ微调电位器结构模型

这款СП5-2型微调电阻是早期苏系电子设备中应用极为广泛的板载可调无源器件，在老式工业控制板卡、模拟信号调理电路、电源调压回路、老式通讯设备的校准模块中都能见到它的身影，主要承担电路参数微调、信号零点校准、增益幅值调整、分压比设定的功能，属于设备生产调试阶段以及后期运维校准环节的关键调节元件，一旦参数校准完成后通常会用漆封固定调节位，避免设备运行过程中受振动、温变影响出现参数漂移。

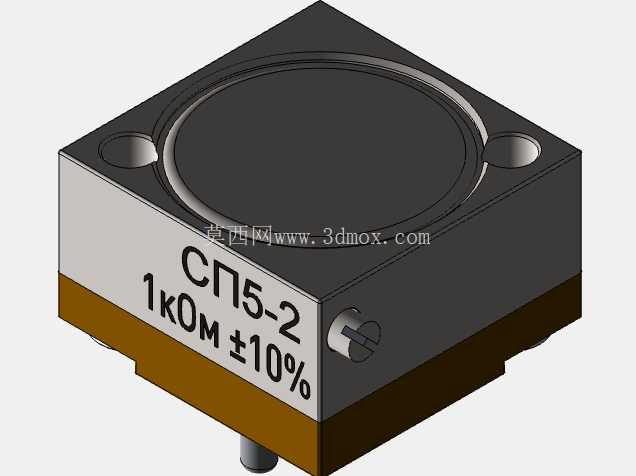

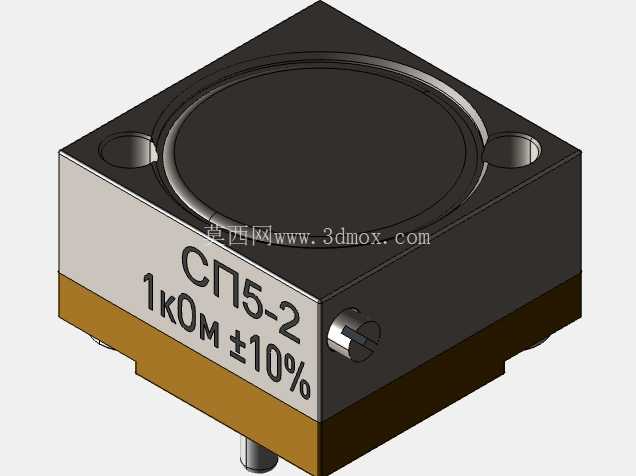

从结构设计来看，该元件采用方形金属密封外壳设计，顶面预留圆形调节操作区域，两个对角设置的定位孔用于装配阶段的壳体定位，侧面伸出的一字型调节轴是参数调整的操作端，底部伸出的引脚用于穿过PCB板焊接固定，外壳侧面直接丝印型号、标称阻值与精度参数，无需额外粘贴标识，在长期使用过程中不会出现标识脱落磨损的问题。整体外壳采用金属材质一方面可以实现电磁屏蔽，避免外界电磁干扰影响电阻体的接触稳定性，另一方面金属外壳的散热性能优于塑封结构，在小功率耗散场景下可以快速将电阻体产生的热量传导到周边PCB与空气中，提升长期工作的稳定性。

从安装边界来看，该元件为正方形基座结构，安装时需要在PCB上对应位置预留匹配的方形安装空间，两个引脚的孔位需要按照引脚间距设置合适的焊盘孔径，调节端的侧面需要预留至少3mm的操作空间，方便调试人员用一字螺丝刀伸入进行阻值调整，顶面的圆形区域上方不能布置过高的周边元件，避免遮挡调节路径。不同于普通的卧式可调电阻，该元件的调节轴设置在侧面，适合在板卡堆叠密度较高、顶面操作空间不足的设备内部使用，调试时可以从板卡侧面伸入工具完成参数调整，无需拆开上层板卡就能完成校准操作，这一设计在早年的机架式插卡设备中实用性极强。

在功能特性上，该款微调电阻的标称阻值为1kΩ，调节精度为±10%，属于碳膜类微调电位器，调节过程中阻值变化线性度较好，接触电阻稳定，能够承受常规工业环境下的温湿度变化，金属密封结构可以阻挡灰尘、潮气进入电阻体内部，避免长期使用后出现接触不良、阻值跳变的问题。在三维建模过程中，需要重点还原外壳的方形轮廓、顶面的圆形沉台结构、对角定位孔的位置与尺寸、侧面调节轴的一字槽结构、底部引脚的伸出长度与直径，同时要准确还原侧面丝印的字符位置与内容，保证模型与实物的装配尺寸完全一致，方便设计人员在进行PCB布局、板卡结构干涉检查时直接调用，提前验证安装空间是否充足，避免实际生产装配时出现元件与周边结构件、其他元器件干涉的问题。

在实际选型应用中，这类微调电阻通常用于不需要频繁调整的电路节点，比如电源模块的输出电压微调、模拟量采集回路的量程校准、音频设备的音量预调、工业传感器的零点偏移校准等场景，由于其密封结构的可靠性较高，在一些野外使用的工业设备、军用通讯设备中也有大量应用，相比塑封的可调电阻，它的抗振性能更好，在设备运输、长期运行产生的持续振动环境下，调节后的阻值不容易发生偏移，能够长期保持校准后的参数精度，减少设备后期的运维校准频次。建模时还要注意外壳不同部位的材质区分，基座的金属磨砂质感、顶面调节区的光滑金属面、底部棕色绝缘基座的质感、金属引脚的金属光泽都要准确还原，方便在做设备整体装配渲染时呈现出真实的视觉效果，也能帮助结构设计人员更直观地识别元件结构，避免在装配设计时出现方向装反的问题。
