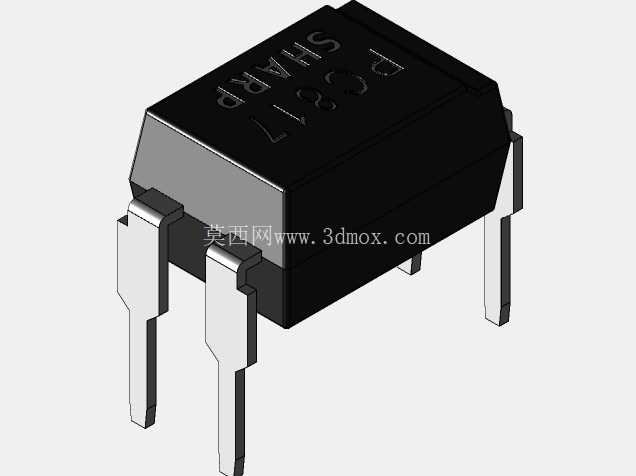

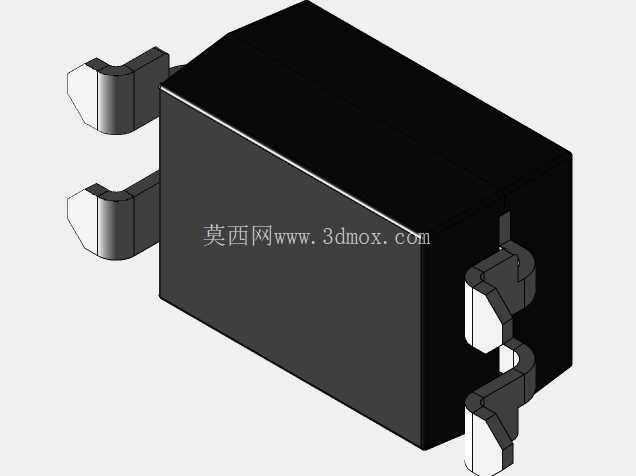

直插式PC817光电耦合器三维结构

做了十几年工控板卡结构设计，经手的光耦选型没有上百也有几十，PC817算得上是开关电源、信号隔离回路里出场率最高的直插光耦之一，这次做的三维结构完全是按照量产实物的实际尺寸逆向校核来的，没有做任何外观美化，引脚折弯角度、本体塑封的拔模斜度、顶面丝印的字符位置都和市售夏普封装的实物完全对齐。

很多刚入行的结构工程师画PCB封装的时候只看 datasheet 上的引脚间距，忽略了本体的实际安装高度和引脚伸出长度，最后做板卡装配的时候要么是塑封本体和周边的电解电容、接插件干涉，要么是引脚过波峰焊的时候伸出长度不够导致吃锡不良，这个模型在建模的时候特意把四个引脚的折弯R角、插装后露出PCB背面的引脚长度、本体底部到PCB板面的悬浮间隙都做了1:1还原，方便做整机结构干涉检查的时候直接调用，不用再反复核对尺寸公差。

从实际应用场景来说，PC817最常出现在两类设备里，一类是小功率开关电源的原副边反馈回路，用来隔离高压侧和低压侧的信号，避免强电串入低压控制回路烧坏主控芯片；另一类是工业IO板的数字量输入通道，用来把现场过来的24V开关信号和主控板的3.3V/5V逻辑电平做电气隔离，防止现场的浪涌、共模干扰顺着信号线打坏MCU。这两类场景对元件的安装空间要求都比较苛刻，开关电源内部往往要把元件塞在狭小的电源壳里，IO板上则是光耦和端子排、限流电阻排得密密麻麻，要是三维模型的尺寸有偏差，很容易出现装配时元件挤在一起的情况，严重的还会因为元件间距不够导致安规距离不达标。

建模的时候特意还原了塑封本体的黑色哑光质感，四个引脚的镀锡层金属质感也做了区分，顶面的字符是按照实物丝印的凹陷效果做的，不是简单的贴图，导出STEP格式的时候可以保留完整的实体特征，不管是做结构装配还是做产品渲染都能直接用。引脚的位置严格按照DIP-4封装的标准尺寸做，两个引脚列的间距是7.62mm，同列相邻引脚间距是2.54mm，引脚的横截面尺寸是0.5mm×0.4mm，插装的时候对应PCB上的孔径做0.8mm就可以满足波峰焊的吃锡要求，不会出现引脚插不进去或者孔径过大焊锡爬不上来的问题。

很多工程师在做板卡布局的时候容易忽略光耦本体的宽度，以为DIP-4的元件宽度只有6mm左右，实际上PC817的塑封本体最大宽度有7mm左右，要是在布局的时候给旁边的元件留的间隙太小，过回流焊或者波峰焊的时候本体受热膨胀，很容易和旁边的元件挤歪，甚至把旁边的贴片电阻电容挤掉。这个模型把本体的所有尺寸边界都做了最大实体尺寸的还原，也就是按照实物的最大公差来建模，做干涉检查的时候只要这个模型和周边元件不干涉，实际生产的时候就不会出现装配问题，不用再额外给元件加公差余量。

从功能特性上来说，PC817属于晶体管输出型光耦，电流传输比在50%-600%之间，不同档位的产品CTR值不一样，但外形尺寸是完全通用的，所以不管用哪个档位的PC817，这个三维模型都可以通用，不用再根据档位重新建库。本体的塑封材料是阻燃环氧树脂，耐温等级可以达到260℃过波峰焊10秒不损坏，建模的时候也把本体顶部的轻微凹陷、塑封合模线的位置做了还原，不是那种方方正正的理想方块，更贴近实物的实际外观，做产品爆炸图或者宣传渲染图的时候不会显得假。

安装边界方面，这个模型特意把引脚伸出本体底部的长度做了准确还原，插装到PCB上之后，本体底部距离PCB板面的高度大概是0.5mm左右，这个间隙是用来让焊锡的助焊剂挥发气体排出的，要是建模的时候把本体贴到PCB板面上，实际生产的时候就会因为助焊剂气体排不出去导致虚焊。另外四个引脚的折弯位置距离本体底部的高度是2.5mm，折弯之后的引脚是垂直向下的，没有外张或者内收的角度，对应PCB上的焊盘位置只要按照标准DIP-4封装来做就不会出现插装偏位的问题。

平时做项目的时候经常遇到外购的三维模型尺寸不准，要么是引脚长度不对，要么是本体大小差了一两毫米，每次导进装配体里都要自己改半天，这次做这个模型的时候特意拿了三个不同批次的实物用游标卡尺反复量了尺寸，每个尺寸都取了三个样品的平均值，公差控制在0.1mm以内，不管是做结构设计、安规距离校核还是生产装配指导都可以直接用，不用再反复核对实物尺寸。
