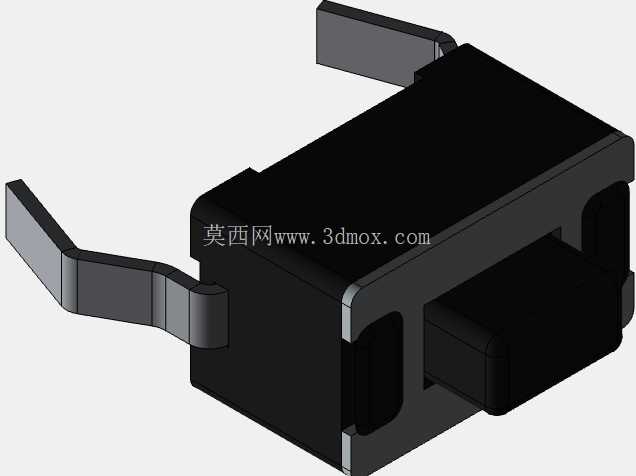

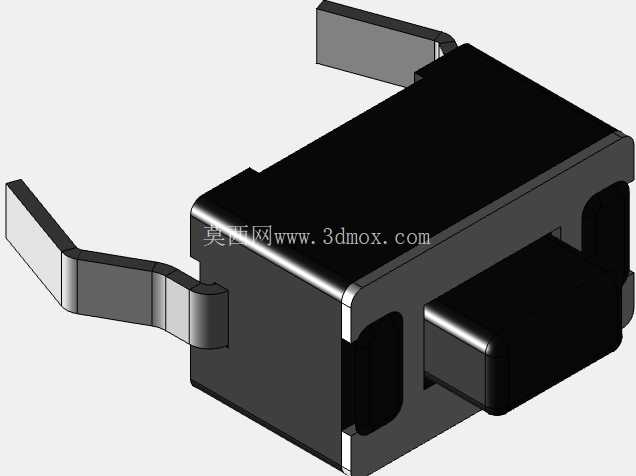

卧式侧插弯脚6x3.5轻触开关结构

　　做消费类电子、工控小控制板的结构工程师，对这类6x3.5规格的侧插轻触开关肯定不陌生，很多手持设备、小型控制模块、家电控制面板的触发输入，都会用到这个尺寸的弯脚插件款开关。不同于常规直插立式的轻触开关，这款采用侧出弯脚的引脚设计，适配的是板边侧装的布局场景——很多时候PCB板的正面要留给显示屏、主芯片或者大尺寸接插件，没有空间在板面垂直布置立式按键，就会把开关布置在PCB的侧边，按键触发方向平行于PCB板面，弯脚直接弯折后插入板边的焊盘孔过波峰焊，不需要额外的接插件转接，能大幅压缩整机的厚度方向尺寸。

　　从实际使用场景来说，这类开关常见于蓝牙耳机的配对按键、小型充电宝的电量检测触发键、工控手持终端的侧边功能键、路由器的复位按键位置，因为安装在板边，按键的操作端可以直接对着壳体的侧开孔，不需要额外加长按键帽或者做传动结构，壳体只需要开对应尺寸的避让孔，就能让按键伸出壳体表面0.3-0.5mm的操作行程，用户按动的时候直接触碰到开关的操作柄，触发反馈清晰，不会出现空行程或者卡滞的问题。

　　设计这个模型的时候，首先要卡死的就是安装边界尺寸，本体的长宽高严格控制在6mm×3.5mm的规格范围内，两个弯脚的引脚间距要匹配常规0.1英寸间距的PCB焊盘网格，引脚的弯折半径不能太小，避免插件的时候引脚应力集中断裂，弯折后的引脚伸出长度控制在1.2-1.5mm，刚好够穿过1.6mm厚度的常规PCB板，过波峰焊的时候焊锡能充分浸润引脚，不会出现虚焊或者引脚顶到壳体反面的问题。开关的操作柄突出本体的长度要做公差冗余，实际建模的时候留0.1mm的浮动量，避免壳体装配的时候因为尺寸链累积，把按键压死导致常触发，或者按键缩在壳体内按不到的问题。

　　功能特性上，这类轻触开关属于常开式 momentary 触发结构，常态下内部触点断开，按动到行程终点的时候触点闭合，松开后自动复位，内部的弹片采用不锈钢材质，建模的时候要还原弹片的预压角度，保证按动力度在160-250gf的常规区间，按动的手感不会太硬也不会太软，误触概率低，同时寿命能满足常规10万次以上的按动需求。本体的外壳采用耐高温的PBT材质，能过波峰焊的260℃高温不融化变形，引脚采用铜材镀锡处理，焊接性能好，不容易氧化。

　　建模过程中还要注意几个容易踩坑的细节：两个弯脚的定位凸台要做出来，插件的时候凸台能卡在PCB的表面，控制开关插入PCB的深度，不会出现开关插歪或者插得过深的问题；开关本体的侧边要做0.1mm的倒角，装配的时候不会刮到壳体的安装筋位；操作柄和本体的配合间隙要控制在0.05mm以内，既保证按动的时候顺畅不卡滞，又不会有太大的旷量导致按键晃动异响。另外，这类侧装开关的定位，除了引脚焊接固定之外，很多时候会在PCB上做两个对应的定位孔，开关本体底部的两个定位柱插入孔内，进一步提升固定强度，避免按动的时候开关受力歪斜，建模的时候也要把底部的定位柱结构还原，定位柱的直径比PCB定位孔小0.1mm，方便装配的时候插入。

　　从选型的角度来说，这个尺寸的轻触开关属于行业通用规格，不同厂家的产品安装尺寸基本兼容，建模的时候按照通用尺寸做结构，后续不管选哪个品牌的物料，都能直接适配，不需要重新改板或者调整壳体结构。要注意的是，弯脚的弯折方向不能做反，建模的时候要确认引脚是从本体的同一侧引出弯折，对应PCB的焊盘位置，避免出现实物插件的时候引脚对不上焊盘的低级错误。另外，开关的操作方向要和壳体的按键开孔方向对齐，操作柄的中心和壳体开孔的中心偏差不能超过0.2mm，否则按动的时候按键会蹭到壳体孔壁，导致按动卡滞或者手感变差。

　　很多新手工程师做结构的时候，容易忽略开关的按动行程预留，把壳体的内表面和开关本体的表面贴死，导致按动的时候开关没有足够的下压行程，触点无法可靠闭合，建模的时候要在开关本体的安装面和PCB之间、开关顶部和壳体内壁之间留够足够的安全间隙，同时要考虑PCB焊接后的变形量，避免装配后开关被顶住。还有就是引脚的焊盘设计要足够大，保证焊接强度，因为侧装的开关按动的时候受力方向是垂直于引脚方向，焊盘如果太小，多次按动之后容易出现焊盘脱落的问题，建模的时候可以同步把推荐的焊盘尺寸做在参考层里，方便画板的工程师直接调用。
