驻极体拾音元件4x1.5规格结构设计

　　做消费电子、小型工控声控模块的结构设计时，这类插针式驻极体拾音元件是绕不开的基础选型件，很多刚入行的工程师画PCB封装、做壳体拾音孔对位时，经常因为没拿到准确的元件三维模型，出现插针过孔偏移、壳体与元件本体干涉、拾音孔对准偏差导致收音灵敏度不达标的问题，这个4x1.5规格的驻极体元件模型，就是针对这类选型痛点做的1:1结构还原。

　　从实际应用场景来看，这类小尺寸驻极体拾音件覆盖的领域极广，TWS耳机的通话拾音端、智能门锁的语音控制模块、桌面小型声控台灯的声音采集端、工业现场小型噪声采集节点、儿童益智玩具的声控触发模块、车载蓝牙的外置拾音单元里，都能见到同规格元件的身影，它不需要复杂的外围驱动电路，只需要匹配简单的偏置电阻就能完成声电信号转换，是小体积音频采集方案里成本与可靠性平衡得较好的选择。

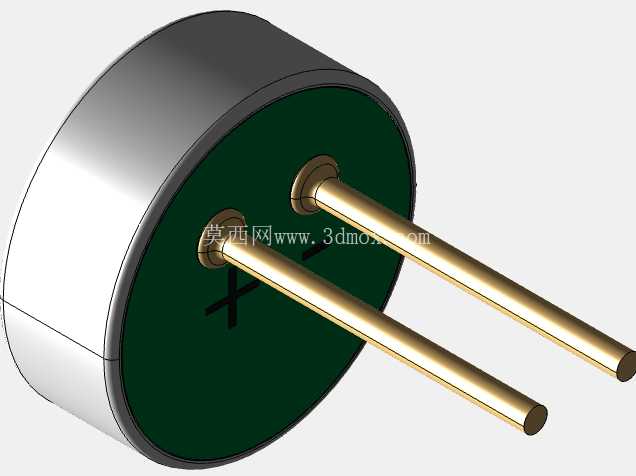

　　从产品功能特性来说，这个规格的驻极体元件属于全指向拾音结构，对元件正面轴向范围内的声音信号拾取灵敏度一致性较好，两个平行伸出的铜质插针既是电气连接引脚，也是结构固定的受力点，在波峰焊或者手工焊接过程中，插针的抗弯折强度足够承受常规的装配应力，不会因为插装时的轻微外力导致内部振膜移位。元件本体的金属外壳一方面起到电磁屏蔽作用，避免周边电路的高频信号串入拾音回路产生底噪，另一方面也作为结构定位的基准面，在PCB上插装时，外壳底面与PCB板面贴合就能保证元件的安装高度一致，不会出现高低不平影响后续壳体装配的问题。背面的绿色绝缘基座是插针与金属外壳之间的绝缘载体，上面印刷的极性标识能在生产插装时快速区分正负极，避免反向插装导致的元件无法工作问题。

　　做这个元件的三维建模时，首先要抓准核心的安装边界尺寸：本体直径4mm，整体厚度1.5mm，这个尺寸直接决定了PCB上需要预留的元件安装空间，以及壳体上拾音孔到PCB板面的距离设计——通常拾音孔到元件振膜面的距离要控制在1mm以内，同时要预留0.2mm左右的装配间隙，避免壳体压到元件振膜导致收音失效。两个插针的中心距、插针直径、伸出长度是建模时的核心公差控制点，插针直径要按照实际选型的插针公差做0.05mm的负偏差预留，这样在画PCB封装过孔时，就能匹配常规0.8mm内径的过孔尺寸，不会出现插针插不进去或者过孔过大焊接时虚焊的问题；插针的伸出长度按照常规波峰焊的工艺要求，伸出PCB板面的长度控制在1.2-1.5mm之间，既保证焊接时焊锡能充分包裹插针，也不会因为插针过长导致剪脚工序额外增加工时。

　　建模过程中没有做多余的工艺简化，金属外壳的边缘卷边结构、绝缘基座与金属外壳的配合台阶、插针与基座结合处的固定圆角都做了还原，这些细节在做整机结构干涉检查时非常关键——很多简化模型会忽略外壳边缘的卷边凸起，导致设计的壳体避让槽尺寸不够，装配时壳体压在卷边上把元件顶起，造成焊接点受力开裂。另外，模型里特意把极性标识的位置做了准确还原，在做PCB组件的整体装配校验时，可以直接通过模型上的极性标识核对PCB丝印的极性方向，避免生产时出现批量插反的问题。

　　从安装设计的角度来说，这类元件的安装方式除了常规的直插焊接，在一些空间特别紧凑的产品里，也会采用插针打弯后贴装的方式，这个模型的插针部分做了独立的实体特征，工程师在做方案迭代时，可以直接在模型上修改插针的打弯角度、打弯位置，快速验证不同安装方式下的空间占用情况，不需要重新从零开始建模。比如做颈挂式蓝牙耳机的拾音模块设计时，经常需要把驻极体元件的插针打弯90度，让元件拾音面朝向壳体的拾音孔方向，这时候直接调整模型的插针特征，就能快速核对打弯后的插针会不会和周边的电池、排线等部件产生干涉，大幅缩短结构校验的时间。

　　在做声学相关的结构验证时，这个准确的模型也能帮着提前判断拾音路径上有没有遮挡，比如有些产品的拾音孔会设计在壳体的侧面，这时候通过模型装配就能直观看到元件振膜面和拾音孔的对位角度，提前调整元件的安装角度，避免因为角度偏差导致高频声音信号被壳体结构遮挡，出现收音发闷的问题。另外，金属外壳的直径尺寸准确还原后，也能直接用来验证壳体上的屏蔽泡棉贴合尺寸，很多设计会在驻极体元件周边贴一圈导电泡棉，一端连接金属外壳，一端连接壳体的接地结构，进一步提升抗干扰能力，这时候模型的外壳尺寸就能直接作为泡棉内径的设计参考，不用反复打样测试泡棉的配合尺寸。
