烛型透明玻璃灯泡结构三维设计

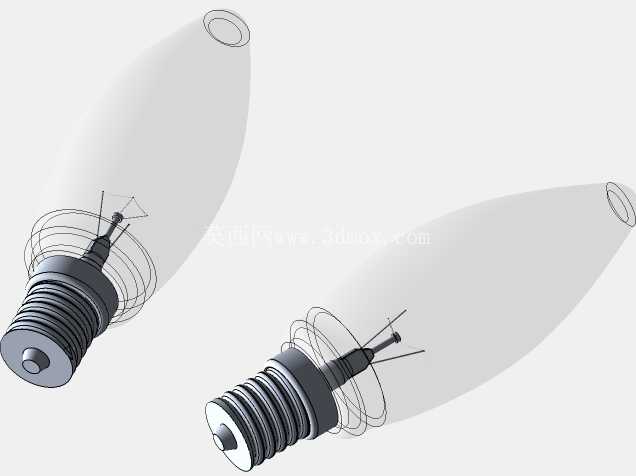

这款烛型灯泡的三维结构设计，首先要考虑的是实际装配场景下的适配性，螺口灯头部分采用标准E系列螺纹参数，建模时严格按照螺纹大径、中径、小径的公差带做特征生成，避免后续装配出现滑牙或者拧入不到位的问题，灯头尾部的导电触点单独做了凸起特征，高度控制在1.2mm，既保证和灯座弹片的接触压力，又不会因为凸起过高导致装配时顶死变形。泡壳部分采用烛型的流线型曲面，建模时用多段样条曲线拟合轮廓，玻璃厚度控制在0.8mm，这个厚度是兼顾透光率和结构强度的常用值，太薄的话在运输和安装过程中容易受外力碎裂，太厚则会增加材料成本同时降低光线透射效率，泡壳和灯头的连接位置做了卷边咬合的结构特征，还原实际生产中的压合装配工艺，这个位置的配合公差要控制在0.1mm以内，保证压合后没有松动缝隙，避免水汽进入泡壳内部导致灯丝氧化失效。

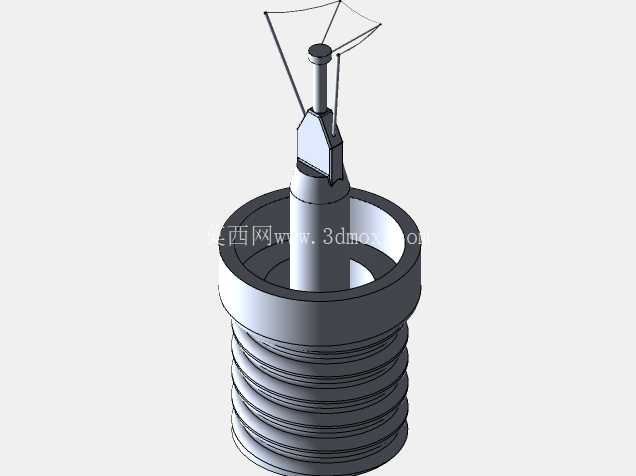

从应用场景来看，这类烛型灯泡多用于装饰性照明场景，比如水晶吊灯、壁灯、汽车内部阅读装饰灯位，所以外形的曲面流畅度直接影响点亮后的光影效果，建模时特意对泡壳表面做了曲率连续检查，避免出现曲面棱线导致点亮后出现不均匀的光带。内部的灯丝支撑结构做了简化但保留核心定位特征，两根导丝从灯头内部的绝缘件穿出，连接到灯丝的两端，支撑钩的位置刚好托住灯丝中部，避免运输过程中灯丝晃动变形断裂，绝缘件部分采用电木材质的特征建模，和金属灯头的过盈配合量控制在0.15mm，保证装配后不会出现绝缘件移位导致的短路问题。

设计过程中先从灯头的金属部分入手，先做回转体基础特征，再做螺纹切削，然后加工灯头表面的滚花特征，滚花的间距控制在0.5mm，方便安装时手指拧动增加摩擦力，不会出现打滑的情况。泡壳部分的建模先绘制半截面的轮廓线，然后做回转生成基础曲面，再对曲面做厚度抽壳，抽壳时特意在和灯头连接的位置做了加厚处理，厚度增加到1.2mm，提升咬合位置的结构强度，避免压合装配时玻璃开裂。内部的抽气管残留特征也做了还原，就是泡壳尾部尖状的小凸起，这个是实际生产中抽真空充保护气后封边留下的工艺特征，建模时保留这个细节能让模型更贴近真实产品的状态。

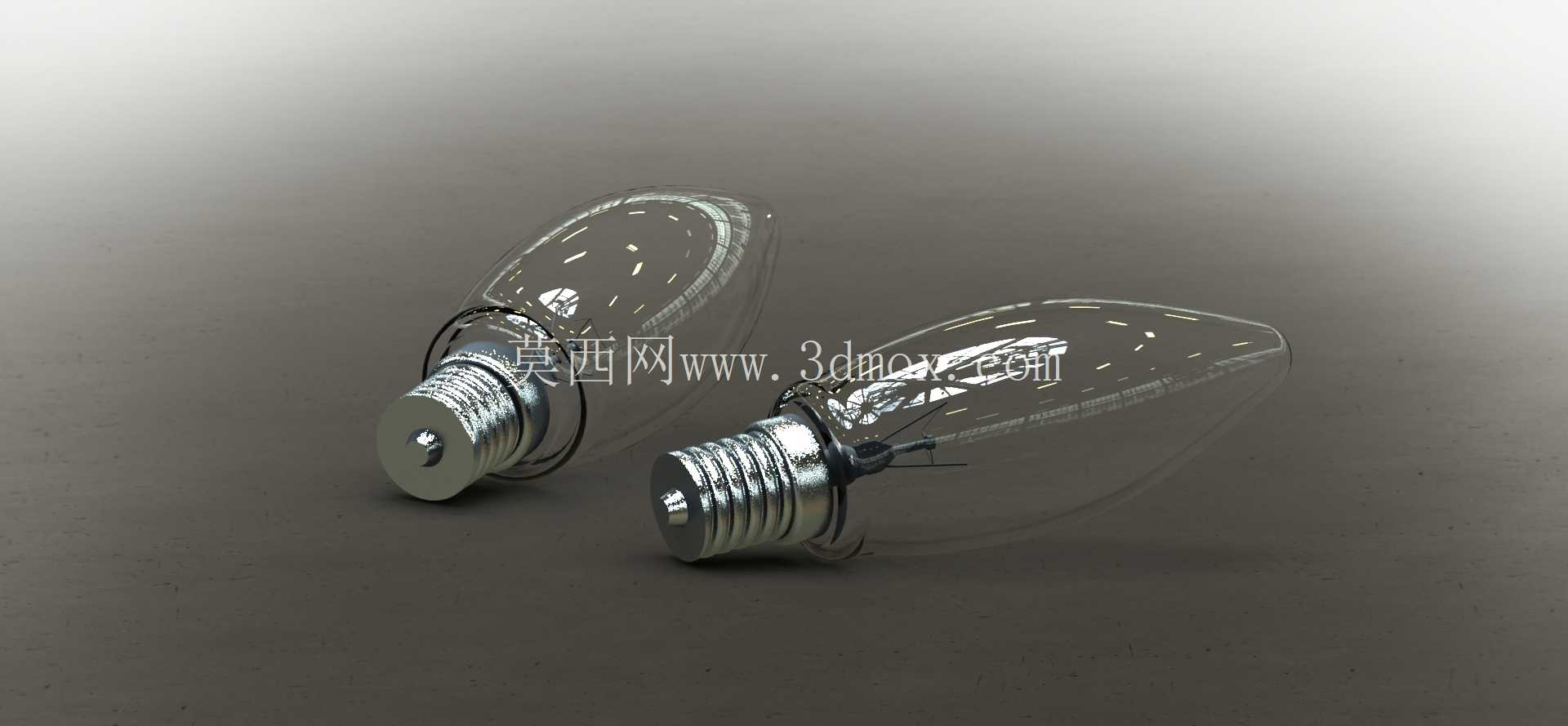

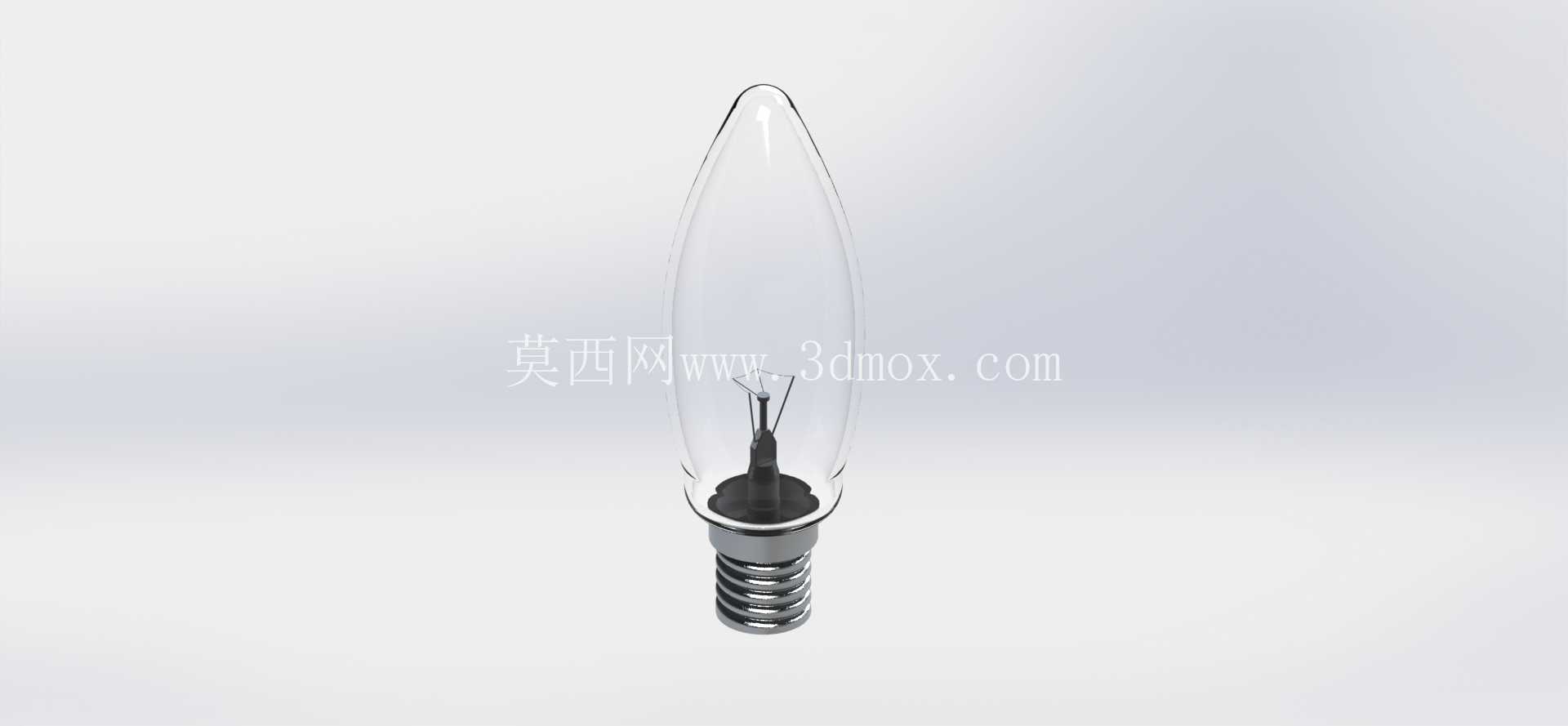

安装边界方面，整个灯泡的总长度控制在100mm，最大直径位置在泡壳中部，直径35mm，这个尺寸可以适配绝大多数常规烛型灯的灯座安装空间，不会出现和灯罩干涉的情况，灯头的螺纹长度控制在18mm，拧入标准灯座后刚好能让导电触点和灯座底部的电极完全接触，螺纹部分的收尾做了退刀槽特征，避免螺纹拧到底的时候出现卡滞。在做渲染验证的时候，玻璃材质的折射率设置为1.52，和普通钠钙硅玻璃的光学参数一致，金属灯头部分采用磨砂镀铬的材质参数，还原真实灯头的哑光金属质感，渲染出来的效果可以直观看到点亮后光线透过玻璃泡壳的折射效果，方便后续做照明效果的模拟验证。

从结构可靠性角度考虑，建模时对灯头和泡壳的连接位置做了应力集中检查，咬合位置的圆角做了R0.3的处理，避免玻璃部分出现直角应力棱，在受到冷热冲击的时候，圆角位置可以分散应力，减少玻璃开裂的概率。导丝和玻璃的封接位置做了喇叭口的封接结构特征，这个结构是玻璃和金属导丝密封的关键，建模时还原了喇叭口的渐变厚度，保证封接位置的气密性，不会出现漏气导致灯泡寿命缩短的问题。整个模型的所有特征都采用参数化建模，后续如果需要调整不同功率对应的泡壳尺寸、灯头规格，只需要修改对应的草图参数就可以快速生成新的型号，不需要重新绘制整个模型，能大幅提升同系列产品的设计效率。
