L.R.C avr仪表外壳本体结构设计

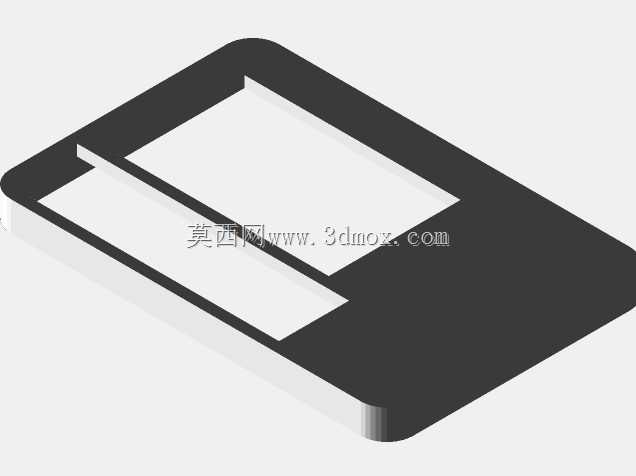

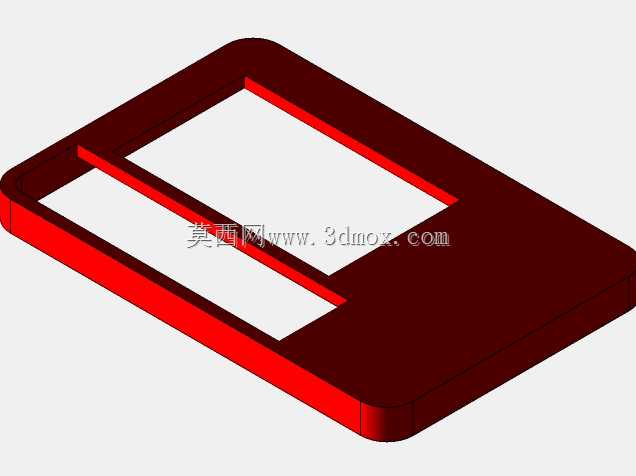

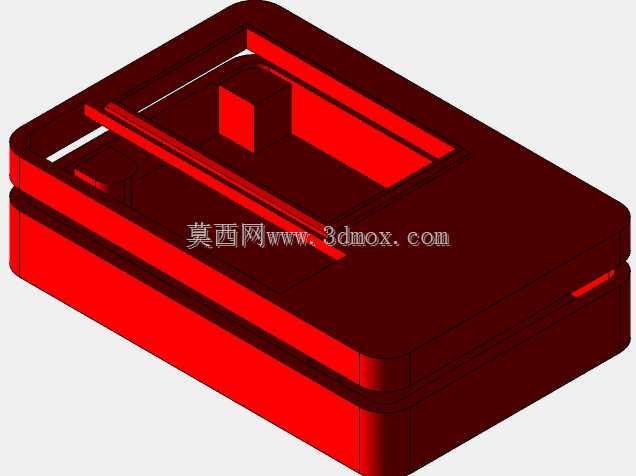

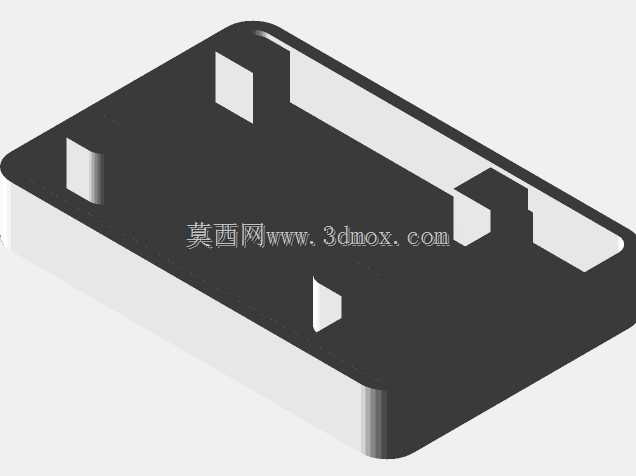

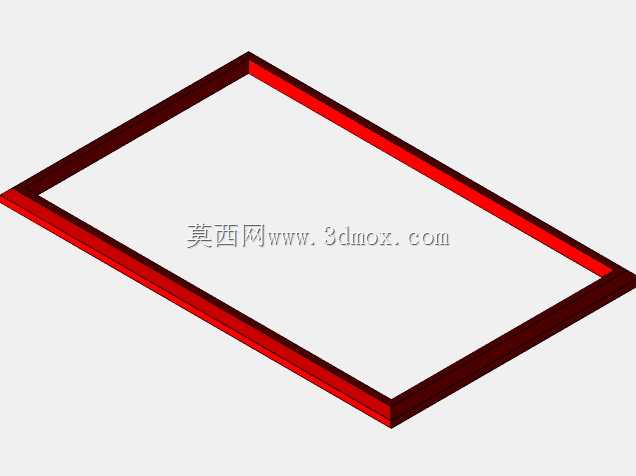

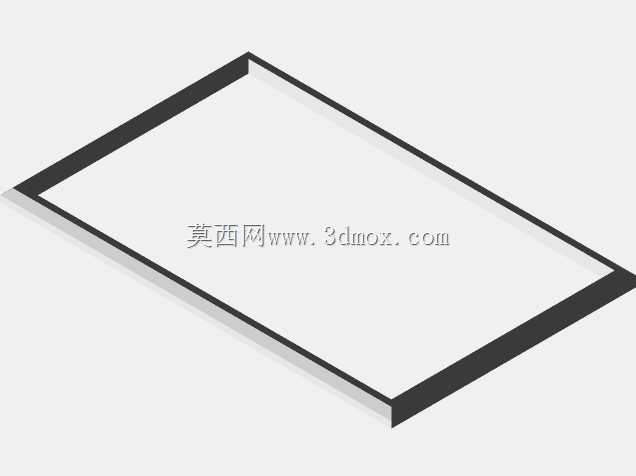

该款仪表本体是面向嵌入式测控类仪表开发的承载壳体结构，主要应用在工业现场信号采集、小型设备参数监控、实验室便携测试装置等场景中，作为核心测控电路板、显示模块、接线端子的安装承载基体，承担内部元器件防护、结构定位、人机交互界面承载的核心作用。从实际使用场景来看，这类壳体常被安装在设备控制柜面板、小型台架测试工位、便携检测设备内部，需要适配工业现场多粉尘、轻度油污、常规温湿度波动的使用环境，同时要满足内部电路板的安装固定、外部接线的走线避让、显示窗口的对位匹配需求。在功能特性上，该本体采用上下扣合的双层盒体结构，上壳预留了长条形显示窗口安装位，可直接嵌入对应尺寸的段码屏或小型液晶显示屏，窗口周边设置有内凹的定位挡边，能够在装配时快速完成显示模块的对位，避免屏幕偏移影响读数；壳体内部设置有凸起的立柱定位结构，可通过自攻螺丝直接固定PCB电路板，无需额外增加安装衬板，减少装配环节的零件数量；上下壳的合模面设置有错位扣合的止口结构，扣合后能够形成一定的密封缝隙，阻挡日常使用中的粉尘落入壳体内部，同时侧边预留的卡扣位可实现无螺丝快速扣合，也可根据需求加装螺丝实现更牢固的锁紧，兼顾装配效率与连接可靠性。在设计思路上，该结构充分考虑了注塑加工的工艺特性，所有转角均采用圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，壳体壁厚保持均匀一致，防止成型过程中出现缩痕、翘曲等缺陷；内部的加强筋布局既提升了壳体整体的结构强度，避免轻薄壳体受外力发生形变挤压内部电路板，又不会在壳体表面产生明显的缩印影响外观质感。从安装边界来看，该壳体整体为方正的圆角长方体结构，外形规整无外凸的尖锐结构，既可以直接嵌入控制柜的面板开孔中实现嵌入式安装，也可以通过壳体底部预留的安装孔位固定在设备台架或平面基座上，侧边预留的走线槽位可方便电源线、信号传输线从壳体侧面引出，避免线缆弯折影响接线可靠性，整体尺寸适配常规的小型AVR测控板卡安装需求，无需对板卡进行额外裁切改造即可完成装配，能够大幅缩短小型测控仪表的开发装配周期，降低定制壳体的开模成本，适配小批量多批次的仪表开发生产需求。
