充气吸尘用蜗壳式鼓风结构设计

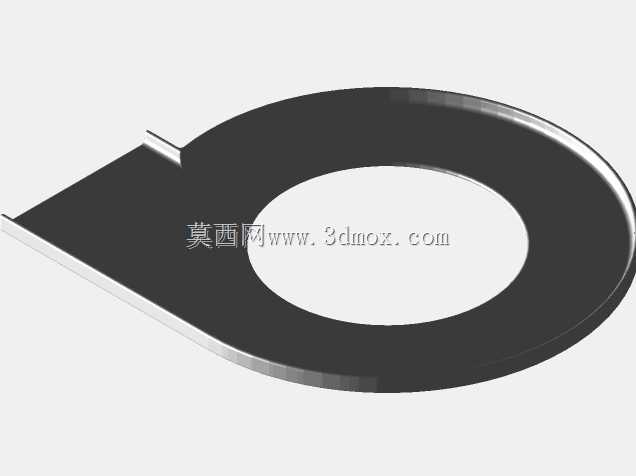

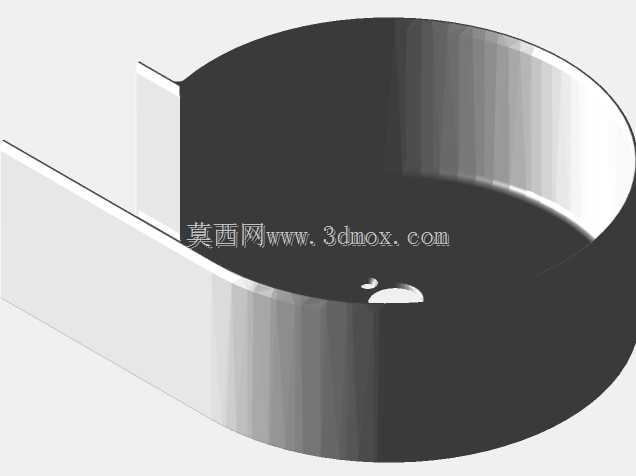

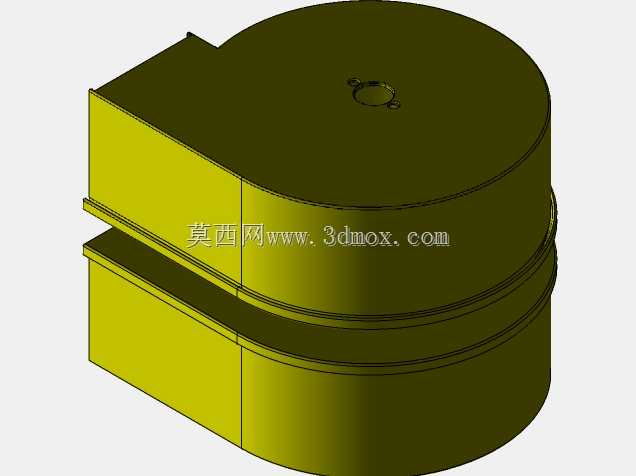

这款鼓风结构主要适配小型充气机与真空吸尘器两类家用及便携清洁、充气设备，在日常使用场景中可覆盖车载充气泵、手持桌面吸尘器、小型真空收纳抽气泵等产品的核心气动需求，作为设备的核心气流发生组件，承担着建立稳定气压差、定向输送气流的核心作用，既可以在充气工况下输出稳定正压气流完成气垫、泳圈、车载轮胎等物件的快速充气，也可在吸尘工况下形成持续负压环境，裹挟尘屑进入集尘腔完成清洁作业。从功能特性来看，该结构采用经典的阿基米德螺旋蜗壳构型，蜗壳流道采用等宽渐变式设计，能够将叶轮旋转产生的动压逐步转化为静压，有效降低气流在壳体内的湍流损耗，提升气动效率，同时蜗壳内壁做了顺滑过渡处理，减少气流撞击产生的气动噪音，适配家用设备对低运行噪音的使用要求。壳体侧边预留切向出风口，能够顺着气流旋转方向导出气流，避免气流折返造成的压损，蜗壳中心位置预留叶轮安装位与电机轴穿接孔位，可直接适配常规小型直流电机的输出轴安装，无需额外增设转接结构。在设计思路上，该结构优先考虑了小型便携设备的装配兼容性，整体采用一体化半开式蜗壳构型，减少了分体式壳体的拼接密封面，降低了装配时的密封难度，同时壳体壁厚做了均匀化处理，既保证壳体在高速气流冲击下的结构强度，避免长期运行出现壳体震颤形变，也控制了整体重量，适配便携设备的轻量化设计需求。从安装边界来看，该蜗壳结构整体为圆形扁平构型，径向尺寸适配常规小型叶轮的安装需求，轴向厚度较薄，能够嵌入手持类设备的狭长机身内部，壳体上预留的安装固定位可直接与设备机身的卡扣或螺柱对接，出风口可直接套接常规规格的柔性导气管，无需额外定制转接配件，进风口位于蜗壳中心端面，可直接对接设备的进气过滤结构或者充气接头，整体装配链路简洁，能够有效降低整机组装的工序复杂度。在实际运行过程中，该蜗壳结构能够对叶轮输出的杂乱气流进行规整导流，让气流沿着螺旋流道平稳加速后从出风口送出，避免乱流造成的风量损失，同时半封闭的壳体结构能够将叶轮完全包裹在内，既避免叶轮运转时触碰外部物件造成安全隐患，也能阻隔部分叶轮运转的机械噪音向外传递，提升使用体验。
