方形轴流风机防护安全网罩结构设计

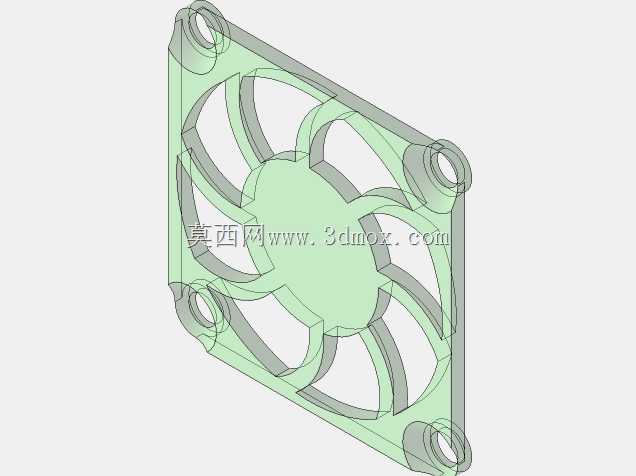

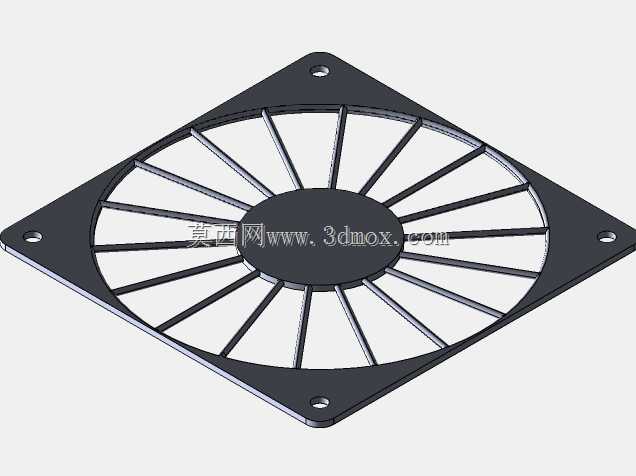

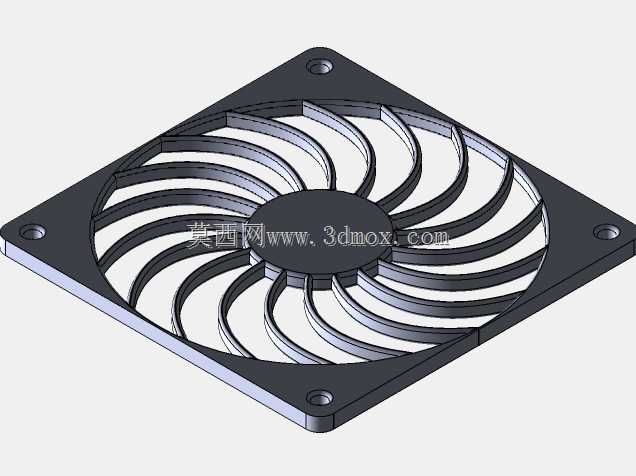

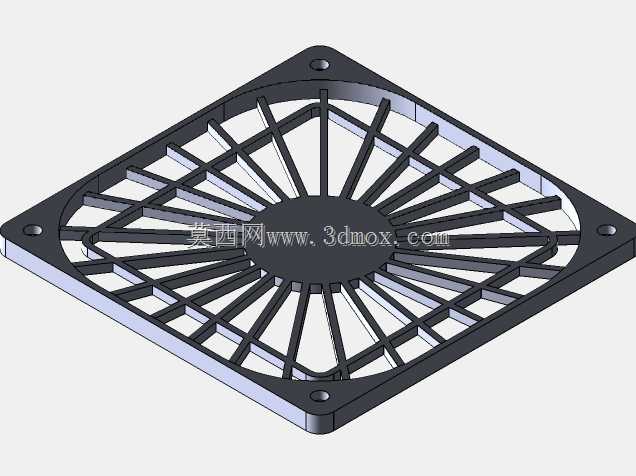

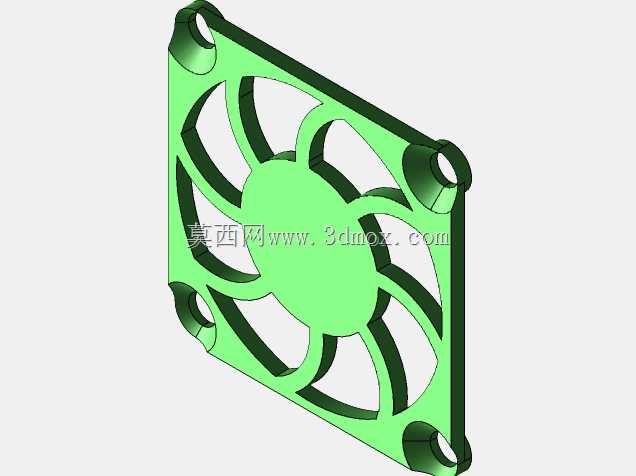

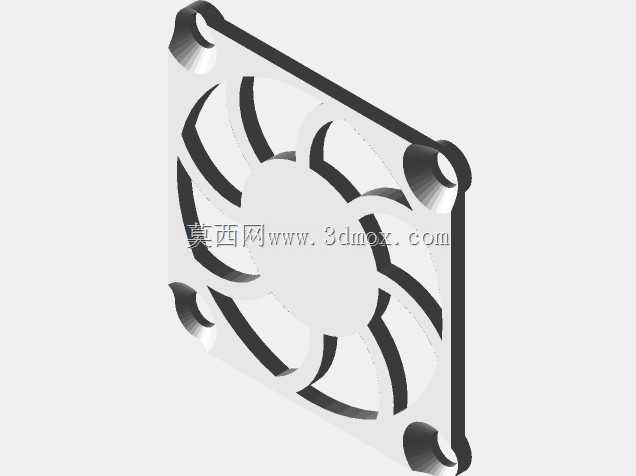

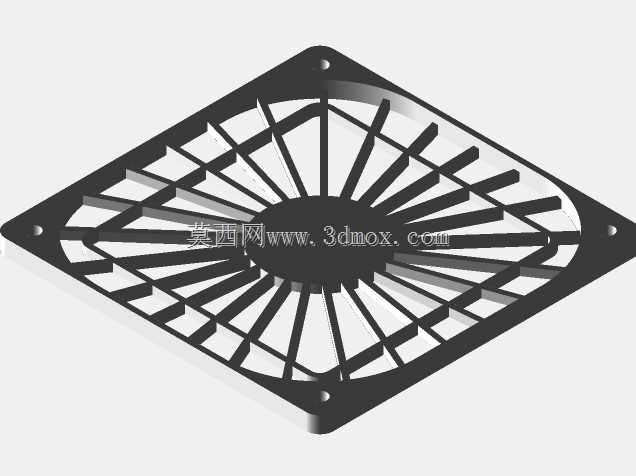

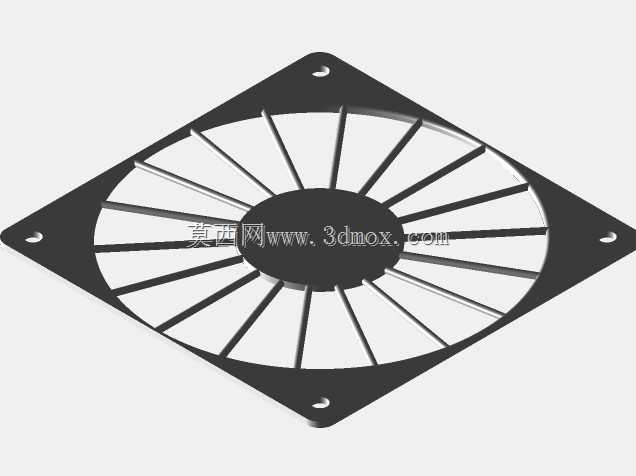

这款方形风扇安全盖是轴流散热风机的配套防护部件，主要应用于工业电控柜散热通风口、工控设备机箱散热位、服务器机柜排风通道、大功率电源模组散热端以及小型工业设备的外置风机安装位，核心作用是在保障风机通风散热效率不受影响的前提下，隔绝外部异物与旋转的风机叶轮接触，避免杂物卷入叶轮造成设备卡滞、损坏，同时防止运维人员、设备操作人员误触高速旋转的风叶引发机械伤害，是通风散热类设备必备的安全防护结构。从功能特性来看，该护罩采用菱形外框搭配中心固定座的辐条式结构，中心圆形基座用于对齐风机轴心位置，均匀分布的径向辐条形成等宽的通风间隙，既能够保证气流顺畅通过，不会因为护罩遮挡产生过大的风阻影响散热风量，又能将间隙尺寸控制在安全范围内，阻挡直径超过间隙的异物进入风机区域。外框四个角预留的沉头安装孔，完全匹配常规同尺寸方形轴流风机的安装孔位，安装时可以与风机共用固定螺丝，直接贴合在风机出风侧或者进风侧的安装面上，不需要额外调整安装点位，也不需要额外设计转接结构，能够大幅降低现场装配的复杂度。在设计思路上，这款护罩优先平衡了防护性能与通风效率的关系，辐条采用窄边流线型截面设计，在保证自身结构强度的前提下尽可能减小对气流的阻挡，避免气流经过护罩时产生紊流引发额外的通风噪音；外框边缘做了小圆角过渡处理，没有尖锐的棱角，避免安装和运维过程中划伤操作人员；整体采用等厚度薄壁结构设计，适配常规的注塑或者钣金冲压加工工艺，能够有效控制生产制造成本，适合批量配套生产。从安装边界来看，该护罩的菱形外框对角线尺寸与对应规格的方形风机外轮廓尺寸完全匹配，安装后不会超出风机的外轮廓边界，不会额外占用设备内部或者外部的安装空间，护罩整体厚度较薄，安装后与风机端面贴合紧密，不会出现突出的结构影响周边其他部件的布局；四个角的沉头孔设计能够让固定螺丝的头部完全沉入护罩表面，不会出现螺丝凸起剐蹭周边线路或者部件的问题，适配性极强，能够覆盖绝大多数同规格方形轴流风机的防护安装需求，在各类需要加装散热风机的工业设备、电子电控设备中都能稳定发挥防护作用。
