工业重载矩形电连接器结构设计

这款重载矩形电连接器的三维结构，完整还原了工业现场常用的多芯信号与动力集成连接方案的全部细节，从壳体的防护结构到内部插芯的排布逻辑，都贴合实际工业布线的安装需求。在汽车冲压生产线、自动化装配工位这类布线复杂、设备移动频次高的场景里，这类连接器承担着控制柜与末端执行机构之间动力传输、信号交互的核心作用，替代了传统的散线接线方式，能大幅缩短设备现场布线、故障排查的时间，同时避免接线错误带来的设备损坏风险。

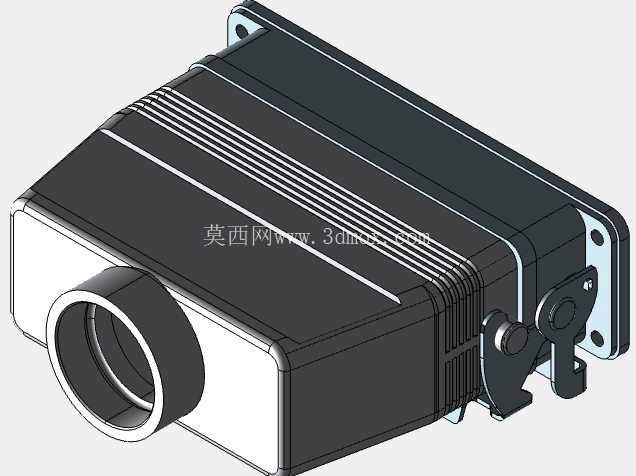

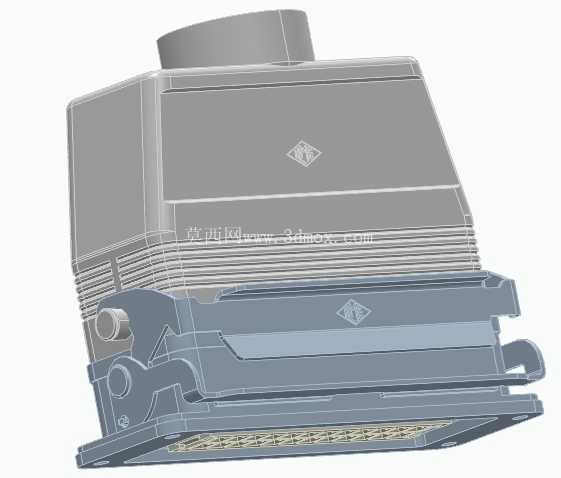

从结构设计逻辑来看，这款连接器采用上下扣合的壳体结构，上壳顶部预留了标准的电缆进线格兰头安装位，可根据进线电缆的外径选择适配的密封格兰，实现IP65级别的壳体防护，避免车间内的切削液、金属粉尘进入插芯位置造成接触不良。壳体侧面设置的杠杆式锁扣结构，是重载连接器的典型设计，安装时无需额外工具，只需扳动锁扣即可实现上下壳体的紧密扣合，锁扣的楔形压紧面能提供足够的锁紧力，即便设备运行过程中存在持续振动，也不会出现松脱断开的情况，同时拆卸时只需反向扳动锁扣即可快速分离，方便设备的维护检修。

插芯部分采用模块化排布思路，可根据实际传输需求搭配不同额定电流的动力插芯与信号插芯，单款壳体最多可容纳数十个信号触点，同时兼容大电流动力回路的接线需求，插芯与壳体之间设置了定位卡槽，安装时只有对准卡槽才能完成合模，从结构上避免了插错位置导致的回路短路问题。壳体的边角位置做了圆弧过渡处理，既避免了安装过程中锐边划伤操作人员，也能减少应力集中，提升壳体在受到意外磕碰时的抗破损能力。

在安装边界方面，这款连接器的下壳设置了法兰安装孔，可直接通过螺栓固定在设备面板、控制柜侧壁或者移动模组的安装面上，安装孔的间距符合重载连接器的通用安装尺寸规范，可直接替换同规格的其他品牌同类型产品，无需重新在安装面板上打孔。下壳的接线端预留了足够的接线操作空间，即便是采用压接式冷压端子，也能在不拆卸壳体的情况下完成端子的压接与插装，降低现场接线的操作难度。壳体表面做了哑光喷塑处理，既具备良好的耐油污、耐腐蚀性能，也能避免车间内的光线反射对操作人员视线造成干扰。

从实际使用的角度出发，这款连接器的结构设计充分考虑了工业现场的复杂工况，壳体采用高强度锌合金材质，具备优秀的抗冲击、抗挤压性能，即便在冲压车间这类存在落料冲击风险的场景下，也能有效保护内部的插芯与接线端子。插芯的接触件采用铜合金镀银工艺，接触电阻低，抗疲劳性能好，可承受数千次的插拔循环而不出现接触不良的问题，适配设备频繁换型、模组快速更换的使用需求。连接器的上下壳之间设置了一体式的橡胶密封胶条，合模后胶条被均匀压紧，可有效阻挡水汽、粉尘的侵入，即便是在有切削液喷淋的加工工位，也能保证内部电气连接的稳定性。

在三维建模的细节处理上，模型完整还原了锁扣的铰接转轴、弹簧复位结构、插芯的定位凸台、壳体表面的品牌标识位置等细节，所有配合面的间隙都按照实际产品的公差要求进行设置，可直接用于设备布线的干涉检查、安装工位的模拟装配，也能作为电气选型阶段的结构参考，帮助设计人员提前确认安装空间，避免实际安装时出现与周边结构件干涉的问题。对于需要做设备三维布线仿真的设计人员来说，这款模型的进线口位置、内部走线空间都与实物一致，可直接用于布线路径的规划，提前计算所需的电缆长度，减少现场布线时的材料浪费。
