1/4W轴向色环直插电阻三维数模

做PCB板级结构设计的时候，直插电阻的占位、引脚干涉问题是很多刚入行的结构工程师容易踩的坑，尤其是做电源类、工控类板卡的时候，板上往往会用到几十上百个不同阻值的1/4W轴向电阻，要是库里面的模型尺寸不准，要么是引脚过孔位置对不上插件机的定位坐标，要么是电阻本体高度和上方的壳体、散热片留的安全间隙不够，打样回来插件的时候才发现装不上，整批板都要返工。这套1/4W轴向电阻的三维数模，是完全按照行业通用的实际元件尺寸做的，覆盖了E24系列从1Ω到10MΩ的全系列阻值，每个阻值对应单独的模型文件，不用自己再去改参数调尺寸，直接拖进装配体就能用。

从实际应用场景来说，这类1/4W直插电阻是目前通孔插装工艺板卡上用量最大的无源元件之一，小到消费类电子的电源适配器、家电控制板，大到工业控制的PLC接口板、汽车电子的低压控制模块，只要是用波峰焊工艺的板卡，基本都离不开这类元件。做结构设计的时候，首先要考虑的就是安装边界：这类电阻的本体是圆柱型，常规1/4W规格的本体直径在2.3mm到2.7mm之间，本体长度在6mm到7mm之间，引脚是直径0.5mm左右的镀锡铜引线，成型后跨距一般是10mm，也就是两个过孔的中心距要留10mm的标准间距，引脚伸出PCB背面的长度控制在1.5mm到2mm之间，既保证焊接可靠性，又不会会因为引脚过长碰到下方的元器件或者壳体。

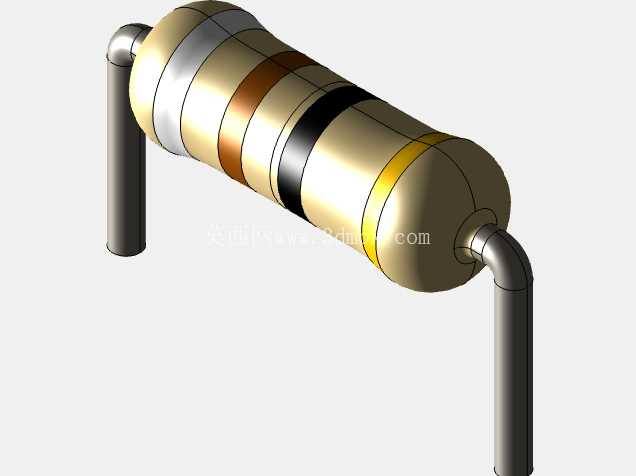

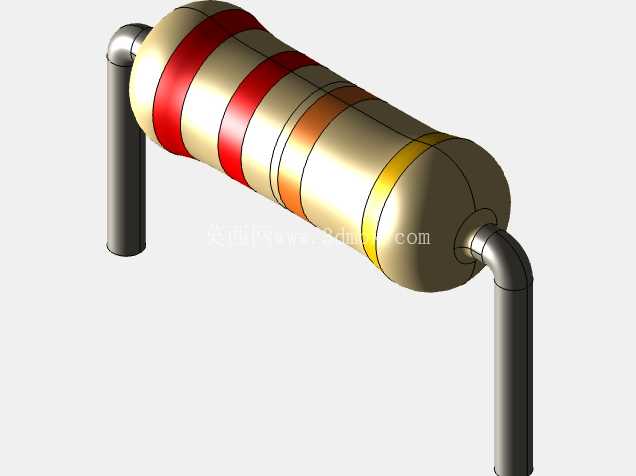

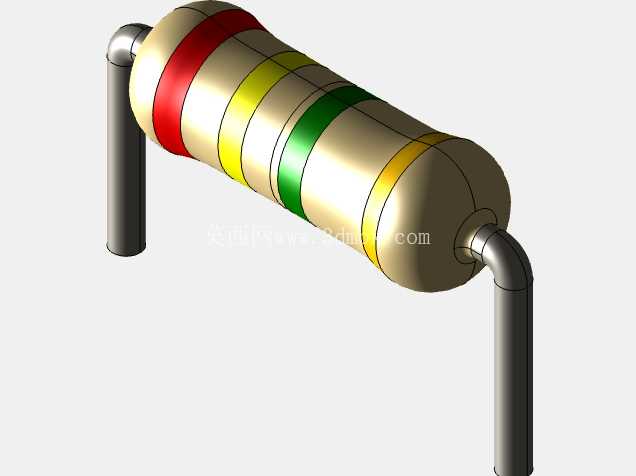

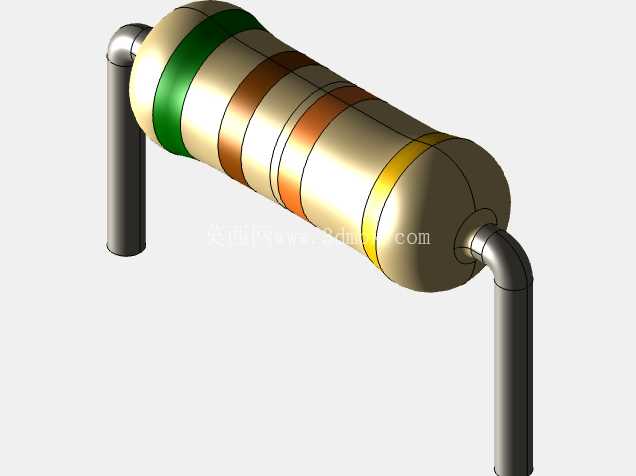

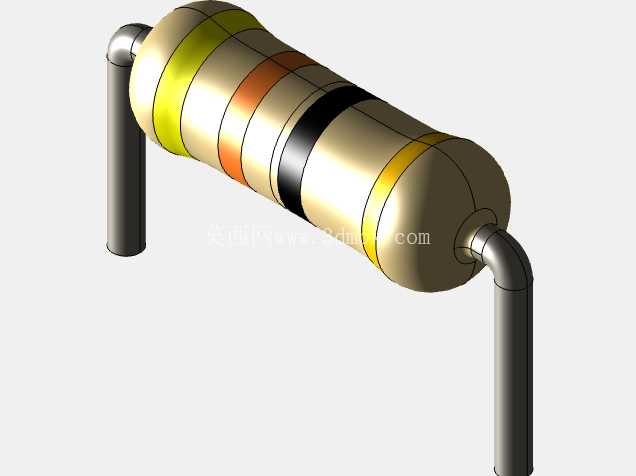

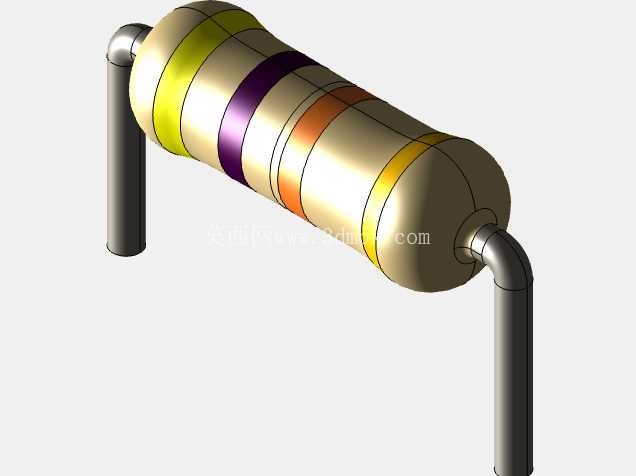

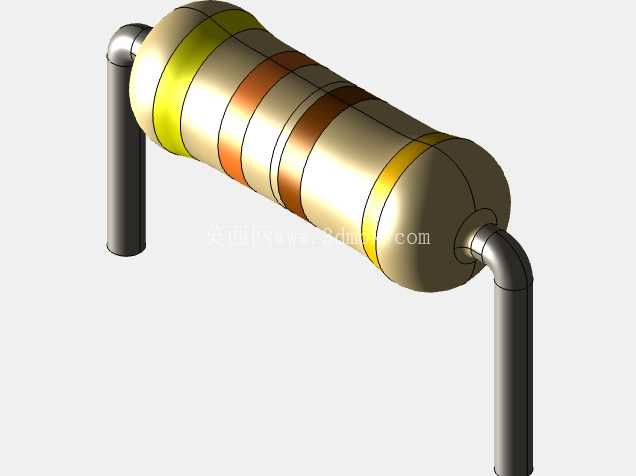

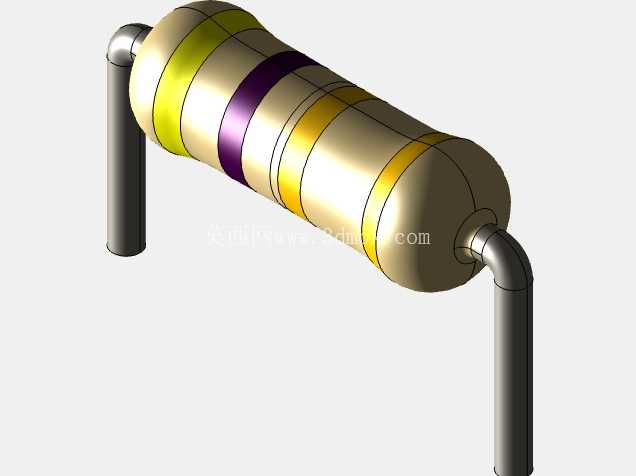

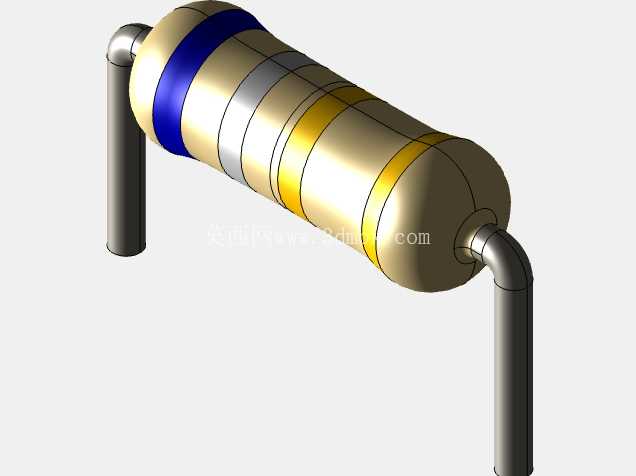

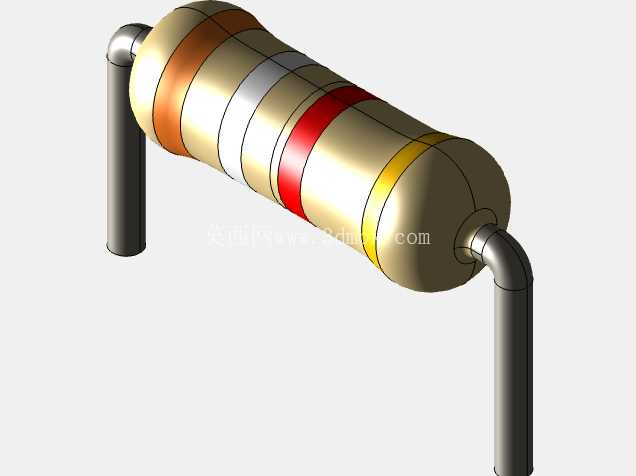

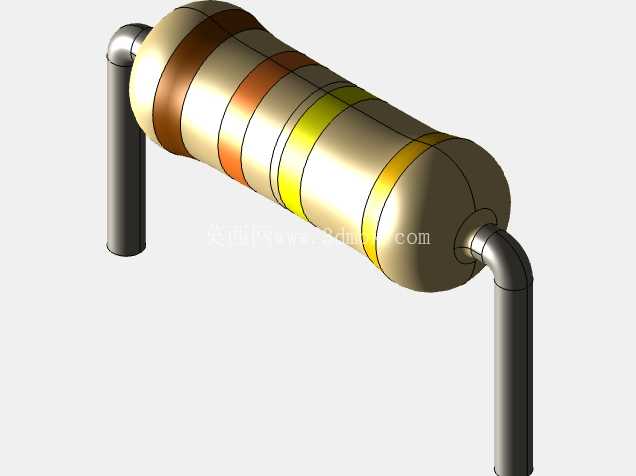

设计这套模型的时候，首先还原了色环电阻的真实外观特征，本体的米黄色酚醛涂层、不同阻值对应的色环标识、两端的金属端帽、弯折成型的引脚都做了等比例还原，不是那种简化的方块模型，在做整机装配干涉检查的时候，能精准模拟电阻实际安装后的空间占用，比如板上电阻旁边要是立着电解电容、或者有卧式安装的二极管，能直接在三维里检查两个元件本体有没有碰靠，引脚之间有没有安全距离不足的问题，避免生产的时候出现元件插装打架的情况。

很多工程师自己建电阻模型的时候，容易忽略引脚的弯折弧度，要么把引脚做成直角弯折，和实际工厂加工的引脚成型弧度不符，导致装配的时候引脚长度计算错误，要么把本体直径做小了，算出来的元件最高高度不对，导致和上盖的间隙留小了，安规距离不够。这套模型里的引脚弯折是按照实际插件工艺的成型R角做的，引脚的伸出长度、弯折位置都和量产时的元件成型参数一致，不管是做PCB的3D布局检查，还是做整机的布线空间校核，都能直接复用，不用再反复调整尺寸。

从功能特性来说，1/4W的额定功率意味着这个电阻在常规环境温度下能承受的最大耗散功率是0.25W，选型的时候一般会留1.5倍以上的余量，所以实际电路里用在1/8W以下的耗散场景最可靠，结构设计的时候也要注意，要是电阻布置在功率器件、散热片旁边，环境温度超过70℃的时候还要降额使用，对应的安装位置要和发热源留够3mm以上的间距，避免电阻长期过热导致阻值漂移、涂层开裂。这套模型在做热仿真前置的装配建模的时候，也能直接导入，因为本体尺寸、引脚尺寸都和实物一致，热仿真的时候计算的本体换热面积、引脚导热路径都更贴近实际情况，不会因为模型简化导致仿真结果偏差太大。

另外做自动化插件生产线的工装设计的时候，准确的电阻模型也很重要，插件机的夹爪定位、送料轨道的尺寸设计，都需要参考元件的实际外形尺寸，要是模型尺寸不准，夹爪的开合行程、轨道的宽度设计就会出问题，要么夹不住元件，要么送料的时候卡料。这套全系列的电阻模型，每个阻值的本体尺寸都统一按照行业通用的1/4W电阻规格做，不用逐个核对尺寸，能大幅减少工装设计的反复核对时间，也能避免因为尺寸误差导致的工装调试返工。

很多新手工程师做PCB结构设计的时候，总觉得电阻是小元件，随便放个简化模型就行，实际上量产的时候出问题最多的往往就是这些小元件：要么是引脚跨距不对，插件的时候元件插不到位，浮高超过波峰焊的允许范围，导致虚焊；要么是本体高度算错，整机组装的时候壳体压到电阻，把电阻压裂或者把PCB焊盘压掉。用和实物尺寸一致的三维模型在设计阶段做全流程的干涉检查，就能把这些问题在设计阶段全部规避掉，不用等到打样试产的时候再去改板改模具，能省下大量的试错成本。
