苹果手机外壳自动抛光设备结构设计

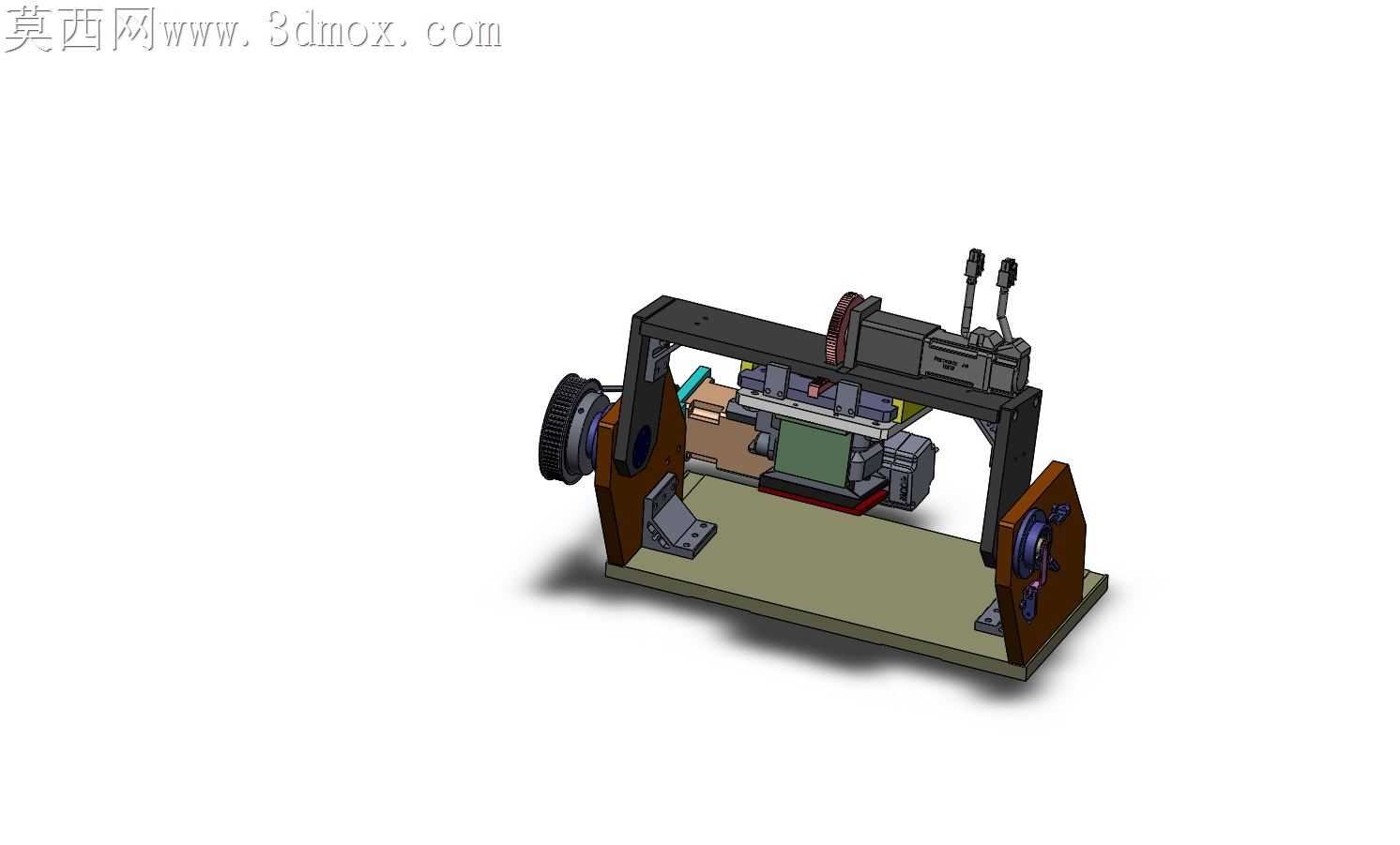

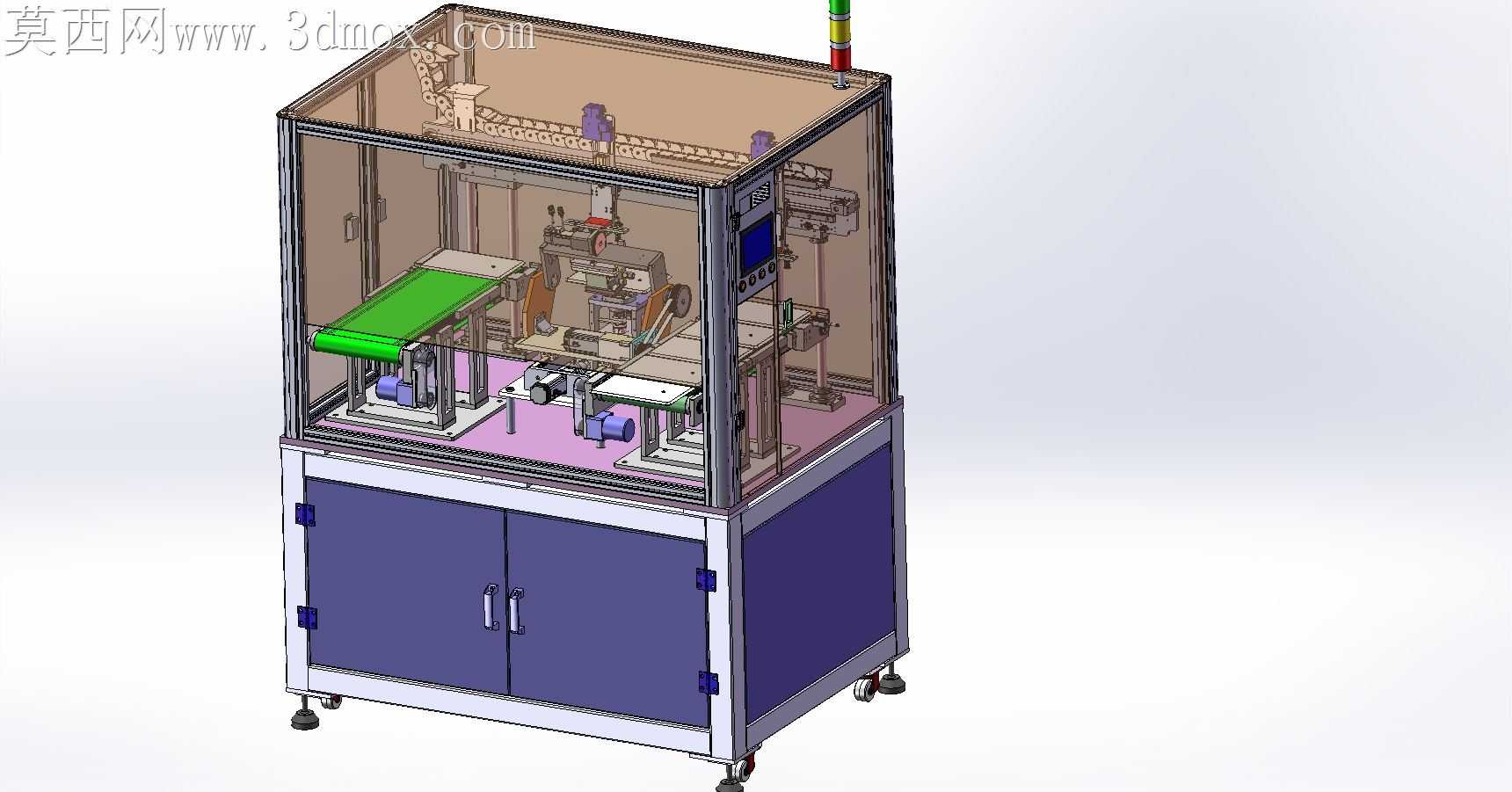

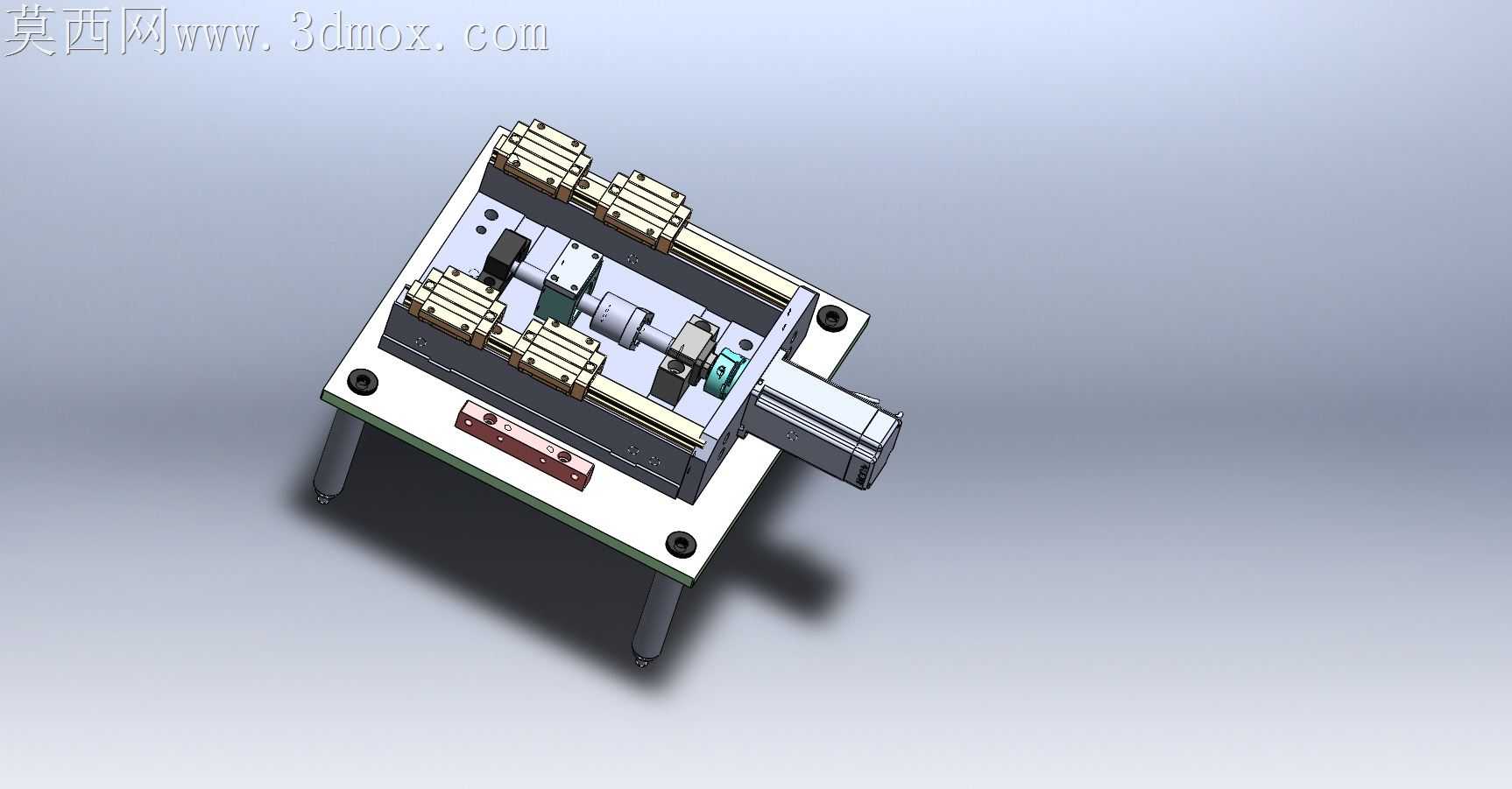

手机外壳抛光工序长期存在人工施压不均导致的棱边过抛、平面橘皮纹问题，这款设备的结构设计完全围绕加工适配逻辑展开，所有细节都瞄准量产线的实际加工痛点做调整。下柜体采用加厚方管焊接框架，拼接处预留0.2mm的焊后加工余量，避免焊接变形导致上部机架安装面倾斜，抛光工位的水平度偏差直接决定外壳表面的抛光均匀度，哪怕0.1度的倾斜都会让靠近进料端的外壳出现抛光压力差，出现局部亮度不均的残次品。上部防护框架采用透明亚克力与铝型材拼接的结构，铝型材卡槽的公差控制在H7级，亚克力板插入后不需要额外打胶密封，就能阻挡抛光产生的粉尘外溢，同时预留的快拆卡扣能在10分钟内完成护板拆卸，方便日常更换抛光耗材。进料输送皮带选用表面带微防滑纹理的PU材质，皮带张紧机构设置在输送架两端的内侧，不会像外置张紧结构那样堆积抛光粉尘，导致张紧滑块卡滞，输送定位挡块的高度刚好贴合手机外壳的侧边，不会遮挡需要抛光的外壳平面，挡块表面粘贴0.5mm厚的优力胶层，避免硬接触刮花外壳侧边的阳极氧化层。抛光工位的压力调节机构采用弹簧配重加微调螺杆的组合，相比纯气缸施压的结构，能抵消气源压力波动带来的压力变化，抛光磨头的浮动行程预留3mm，刚好适配不同批次手机外壳0.1-0.2mm的厚度公差，不会因为外壳厚度偏差出现压痕或者抛不到位的问题。磨头安装座设计成快换式卡口，更换不同目数的抛光轮时不需要拧动多颗固定螺丝，对准卡口旋转90度就能完成锁定，能大幅缩短换型调试的时间。设备顶部的三色报警灯安装位置高出防护框架20cm，产线巡检人员在较远位置就能看到设备运行状态，底部脚轮搭配可调支撑脚，移动到位后旋转支撑脚就能将设备完全固定，避免抛光过程中设备震动导致的抛光纹路偏移。内部走线全部采用拖链收纳，拖链的弯曲半径设置为线缆直径的10倍，避免往复运动过程中线缆弯折断裂，电气柜与抛光工作区之间设置密封隔板，防止抛光粉尘进入电气柜造成元器件短路，隔板上的走线孔全部采用橡胶密封圈封堵，不会留下粉尘渗入的缝隙。出料端设置的接料斜板角度为15度，抛光完成的手机外壳顺着斜板滑落到接料盒时速度平缓，不会因为滑落速度过快磕碰边角，斜板表面粘贴防静电绒布，避免摩擦产生静电吸附粉尘。所有与手机外壳接触的工位部件都做了倒角处理，没有尖锐的棱边，从根源上避免上下料过程中刮伤工件的隐患，抛光区域的吸尘口设置在磨头侧下方，刚好对准抛光产生粉尘的逸散方向，吸尘风速控制在合理区间，既能吸走绝大部分粉尘，又不会因为风速过大带偏待抛光的工件。
